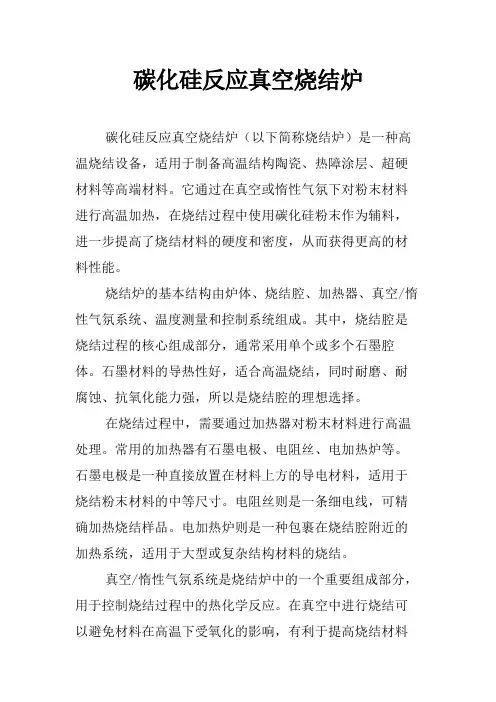

碳化硅反应真空烧结炉碳化硅反应真空烧结炉（以下简称烧结炉）是一种高温烧结设备，适用于制备高温结构陶瓷、热障涂层、超硬材料等高端材料。

它通过在真空或惰性气氛下对粉末材料进行高温加热，在烧结过程中使用碳化硅粉末作为辅料，进一步提高了烧结材料的硬度和密度，从而获得更高的材料性能。

烧结炉的基本结构由炉体、烧结腔、加热器、真空/惰性气氛系统、温度测量和控制系统组成。

其中，烧结腔是烧结过程的核心组成部分，通常采用单个或多个石墨腔体。

石墨材料的导热性好，适合高温烧结，同时耐磨、耐腐蚀、抗氧化能力强，所以是烧结腔的理想选择。

在烧结过程中，需要通过加热器对粉末材料进行高温处理。

常用的加热器有石墨电极、电阻丝、电加热炉等。

石墨电极是一种直接放置在材料上方的导电材料，适用于烧结粉末材料的中等尺寸。

电阻丝则是一条细电线，可精确加热烧结样品。

电加热炉则是一种包裹在烧结腔附近的加热系统，适用于大型或复杂结构材料的烧结。

真空/惰性气氛系统是烧结炉中的一个重要组成部分，用于控制烧结过程中的热化学反应。

在真空中进行烧结可以避免材料在高温下受氧化的影响，有利于提高烧结材料的质量和效率。

惰性气氛则是一种惰性气体环境，在其中进行烧结可以防止材料与热化学反应气氛中的气体发生反应。

温度测量和控制系统则是烧结炉的关键部分，用于确保烧结过程中的温度控制和稳定。

它通常包括温度传感器、温控仪和温度调节器。

温度传感器可以测量烧结腔内的温度，并将数据传输到温控仪上。

温控仪则可以根据接收到的温度数据控制加热器的输出功率，并调节加热器的温度，以保持烧结过程中所需要的恒定温度。

烧结炉的优势主要包括以下几点：（1）高温烧结：烧结炉能够提供高温、低压、惰性气体和真空环境，对高温材料的烧结提供了优越的条件。

（2）高质量烧结：通过使用碳化硅等辅料，可以进一步增加烧结过程中的温度、压强和热化学反应，从而提高烧结材料的质量。

（3）材料稳定性：烧结炉可以提供纯净、无氧的烧结环境，避免了材料受氧化等外部因素的影响，有利于提高材料的稳定性。

真空热压烧结炉真空度真空热压烧结炉是一种用于高温处理材料的设备，主要用于金属、陶瓷、粉末冶金等领域中的材料烧结。

在烧结过程中，炉膛内需维持一定的真空度，以确保材料能够在无氧或者低氧环境下进行热处理。

本文将详细介绍真空热压烧结炉的真空度和相关内容。

首先，我们来了解一下真空度的定义。

真空度是指单位体积内所含气体的物理量度，通常用压强来表示。

在真空热压烧结炉中，真空度通常用帕（Pa）或毫巴（mbar）来表示。

较高的真空度意味着炉膛内的气体压强更低，也就意味着更高的真空度。

在真空热压烧结炉中，维持一定的真空度是非常重要的。

首先，高真空度可以减少氧气的含量，从而防止材料在高温下氧化。

对于一些易氧化的材料，如金属粉末或陶瓷材料，高真空度能够提供一个无氧或者低氧的环境，确保材料的纯度和性能。

其次，高真空度还可以减少气体对材料的污染和影响，提高材料的密度和力学性能。

此外，高真空度还可以提高材料的烧结速度和质量，有利于陶瓷材料的尺寸稳定性和良好的微观组织。

那么，如何实现较高的真空度呢？在真空热压烧结炉中，通常采用机械泵和分子泵结合的方式来实现高真空度。

机械泵主要用于排除大气中的气体，而分子泵则用于排除炉膛内残留的气体和水蒸气。

机械泵通过快速排气将炉膛内的气体抽走，而分子泵则通过高速旋转转子抽走炉膛内的气体分子。

两者结合能够有效地提高炉膛内的真空度。

在真空热压烧结炉中，除了使用机械泵和分子泵之外，还可以采用其他辅助手段来提高真空度。

例如，可以通过使用氢气进行烧结，氢气在高温下能够还原气氛中的氧气，从而减少氧含量，提高真空度。

此外，还可以在烧结过程中加入一些吸附剂，如锂、钍等，来吸附气体分子，提高真空度。

然而，需要注意的是，真空度的维持是一个动态过程，往往需要根据具体的烧结工艺和材料要求进行调整。

真空热压烧结炉在操作过程中通常会发生气体释放和吸附的情况，这就需要及时进行排气和补充吸附剂。

因此，操作人员需要具备一定的烧结工艺知识和经验，以确保炉膛内的真空度始终在预定范围内。

烧结炉：该设备为特制专用设备，由上海顺岚热能设备有限公司生产，这是一家具有几十年从事搪瓷生产设备、喷涂设备、干燥一烧结窑炉及工艺技术，产品开发的专业公司．具有深厚的技术力量和丰富的经验，开发的产品有节能、环保、适用性广泛的特点。

炉子的具体结构和性能介绍如下：1、该烧结炉需要烧结的内胆采用湿法涂釉，一涂一烧工艺，烧结温度为840～880℃，干燥温度100～150℃，烧结时间约8～10min。

烧结炉（含干燥炉）装机功率850KW（±5%）；炉窑机械、风机能耗25KW左右；烘干线备用加热器功率60KW；2、该炉炉体采用型钢结构。

主要隔热材料采用1050级硅酸铝纤维，高温区厚度≥340mm；中温区厚度≥200mm；低温区采用100K矿棉毡隔热。

并特别设计空气保温层和铝箔隔热反射层。

炉体外表安装0.75mm彩色波纹钢板，美观耐用。

3、装置8台内循环式不锈钢风幕机（一米外测量风幕机噪音≤85分贝），阻断热流外溢，均匀炉温。

4、采用刚玉莫来石管的美式加热器。

发热体为0Cr25Al5。

耐高温、绝缘性好、寿命长、维修成本低。

该加热器在炉内排布均匀，测温点多（设20个点），使炉内温度均匀，炉内主要处温差达±5℃。

5、产品加热区加热时间保证在8～10分钟。

使瓷釉充分熔平，提高质量。

炉窑升温时间在90分钟左右。

产品出炉采用吹风冷却，改善操作条件。

6、输送机采用封闭轨240-50kg悬挂链，轨道弯曲部位采用上海优质Mn钢并热处理的悬挂链，使用可靠、灵活、寿命长。

烧结和干燥使用一条输送线，线上自动加油，张紧装置采用重锤结构。

生产中产品不用中间人工摆渡，自动化程度高。

7、采用310S高温耐热钢做炉顶吊钩，下吊工件，运行可靠。

8、控制系统：①每一组加热器都能进行控温。

该炉加热器分7-8组。

为了保证温度均匀，本设计采用上下可以同时分别控温。

②测温点总共达20点，其中在热交换带设2个测温点，干燥热风设2个测温点，全面掌握炉内温度工况。

真空烧结炉安全注意事项真空烧结炉是一种用于高温处理材料的设备，广泛应用于金属材料、陶瓷材料等领域。

在使用真空烧结炉时，我们需要注意一些安全事项，以确保操作人员和设备的安全。

本文将从操作前的准备工作、操作过程中的防护措施、设备维护等方面进行介绍。

一、操作前的准备工作1. 熟悉设备：在操作真空烧结炉之前，首先要熟悉设备的结构和工作原理，了解各个部件的功能和使用方法。

同时，要仔细阅读设备的操作手册，掌握操作步骤和安全注意事项。

2. 检查设备：在使用真空烧结炉之前，要对设备进行全面的检查，确保各个部件的正常工作。

特别要注意电源、真空系统、温度控制系统等关键部件的正常运行情况。

3. 准备防护装备：在操作真空烧结炉时，要穿戴适当的防护装备，如耐高温手套、防护眼镜、防护服等，以保护自己不受高温、高压等因素的伤害。

二、操作过程中的防护措施1. 避免直接接触热表面：真空烧结炉在工作过程中会产生高温，操作人员应避免直接接触炉体和炉内的热表面，以免烫伤。

2. 注意防护：在操作真空烧结炉时，要随时保持警惕，注意防护措施。

避免高温、高压等因素对身体造成伤害。

同时，要定期检查防护装备的完好度，确保其正常使用。

3. 控制温度和压力：在操作真空烧结炉时，要根据工艺要求，合理控制温度和压力。

避免温度过高或压力过大造成设备故障或危险情况的发生。

4. 避免炉内爆炸：真空烧结炉在工作过程中，由于材料的热膨胀等原因，可能会发生爆炸。

因此，在添加材料时要小心谨慎，避免材料过多或过少，以免造成不稳定燃烧或爆炸事故。

三、设备维护1. 定期检查设备：为了保证真空烧结炉的正常运行，需要定期对设备进行检查和维护。

检查电源、真空系统、温度控制系统等关键部件的工作情况，及时发现并解决问题。

2. 清洁炉体：在使用真空烧结炉之后，要及时清洁炉体，清除炉内的杂质和残留物，以保证下次使用时的正常工作。

3. 定期保养：定期保养真空烧结炉可以延长其使用寿命。

包括更换易损件、检查电路连接、润滑设备的移动部件等。

高温烧结炉操作流程操作流程主要分为以下几个步骤：一、准备工作在开始操作高温烧结炉之前，需要进行一系列的准备工作，确保操作环境和设备符合要求。

具体步骤如下：1. 检查烧结炉设备：检查炉体、炉腔和附件是否完好无损，确保没有任何故障和破损情况。

2. 清洁炉腔：使用工具清理炉腔内部，并确保没有任何异物和污染物。

3. 检查炉内加热元件：检查加热元件的连接是否安全，是否损坏，确保其完好无损。

4. 检查电源和控制系统：检查电源和控制系统的运行状态，确保其正常工作。

二、加载待烧结材料在进行高温烧结过程之前，需要将待烧结材料加载到炉腔中。

具体步骤如下：1. 准备烧结模具：根据待烧结材料的形状和尺寸，选择适当的烧结模具，并进行清洁和检查。

2. 准备烧结材料：将待烧结材料按照规定比例和要求准备好，确保其质量符合要求。

3. 装填烧结模具：将待烧结材料依次装填到烧结模具中，注意保持每层材料的均匀分布和厚度的控制。

4. 整理和调整：在装填完毕后，对烧结模具进行整理和调整，使其符合要求，并确保模具内部无空隙和松动。

三、高温烧结加载完待烧结材料后，开始进行高温烧结过程。

具体步骤如下：1. 封闭炉门：将炉门紧密关闭，确保炉内密封。

2. 设置烧结参数：根据烧结材料的种类和要求，设置合适的温度、时间和压力等烧结参数。

3. 启动加热系统：启动炉体加热系统，根据烧结要求和设备性能，逐渐升温至设定温度。

4. 烧结保持阶段：在达到设定温度后，保持一定的时间进行烧结过程，使材料充分烧结和致密化。

5. 冷却阶段：在烧结结束后，逐渐降低温度，使材料冷却至安全程度。

四、卸载烧结成品烧结完成后，需要将烧结成品从炉腔中卸载出来。

具体步骤如下：1. 关闭炉体加热系统：将炉体加热系统关闭，等待炉腔温度降至安全程度。

2. 打开炉门：将炉门打开，注意防止烧伤和材料散落。

3. 清理炉腔和模具：将炉腔内残余的烧结材料清理干净，并清洁模具。

4. 取出烧结成品：将烧结成品小心翼翼地从炉腔中取出，避免损坏。

真空烧结炉原理
真空烧结炉是一种用于制备高纯度陶瓷、金属、合金等材料的加热设备。

其原理如下：
1.真空环境：真空烧结炉在工作过程中建立了一个密闭的真空环境。

通过抽取炉内空气，降低压力至较低的水平，可以防止材料在高温下氧化和挥发，并减少杂质的污染。

同时，真空环境有助于提供更高的热传导效率。

2.加热方式：真空烧结炉可以通过多种加热方式来提供热源，常见的方式包括电阻加热、感应加热等。

其中，电阻加热是最常用的方式，通过在炉膛周围布置电阻丝或者电加热元件，将电能转化为热能，提供给待处理材料。

3.烧结过程：在真空烧结炉中，待处理的材料通常以粉末或者颗粒的形式存在。

在加热的作用下，材料的颗粒开始熔结并形成结晶结构。

高温下，材料颗粒之间发生扩散，表面能量降低，从而使颗粒相互结合形成致密的整体。

这个过程称为烧结，可以提高材料的密度、强度和导电性。

4.控制系统：真空烧结炉通常配备了高精度的温度控制和压力控制系统。

它们监测和控制着炉内的温度和压力变化，以实现精确的加热和保持稳定的真空条件。

这有助于确保材料在适当的温度和环境下进行烧结，并获得期望的物理和化学性质。

综上所述，真空烧结炉通过创造真空环境、提供适当的加热方式，使材料在高温下熔结并形成致密的结构。

这种烧结过程可用于制备高纯
度、高强度和优良特性的材料，广泛应用于材料科学、电子元器件制造等领域。

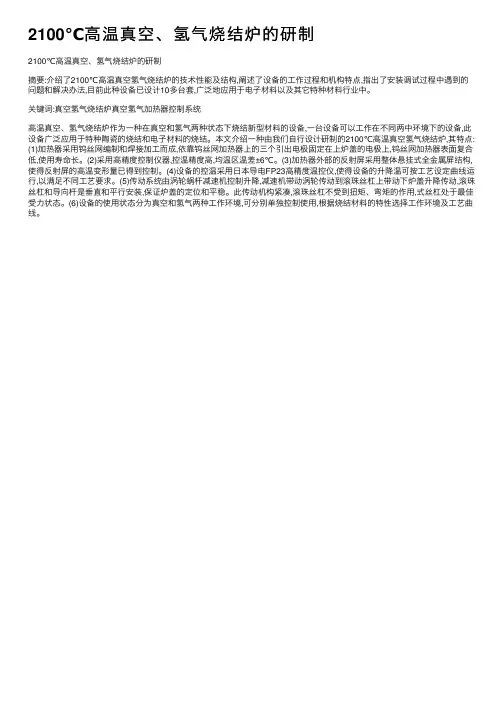

2100℃⾼温真空、氢⽓烧结炉的研制
2100℃⾼温真空、氢⽓烧结炉的研制
摘要:介绍了2100℃⾼温真空氢⽓烧结炉的技术性能及结构,阐述了设备的⼯作过程和机构特点,指出了安装调试过程中遇到的问题和解决办法,⽬前此种设备已设计10多台套,⼴泛地应⽤于电⼦材料以及其它特种材料⾏业中。

关键词:真空氢⽓烧结炉真空氢⽓加热器控制系统
⾼温真空、氢⽓烧结炉作为⼀种在真空和氢⽓两种状态下烧结新型材料的设备,⼀台设备可以⼯作在不同两中环境下的设备,此设备⼴泛应⽤于特种陶瓷的烧结和电⼦材料的烧结。

本⽂介绍⼀种由我们⾃⾏设计研制的2100℃⾼温真空氢⽓烧结炉,其特点: (1)加热器采⽤钨丝⽹编制和焊接加⼯⽽成,依靠钨丝⽹加热器上的三个引出电极固定在上炉盖的电极上,钨丝⽹加热器表⾯复合低,使⽤寿命长。

(2)采⽤⾼精度控制仪器,控温精度⾼,均温区温差±6℃。

(3)加热器外部的反射屏采⽤整体悬挂式全⾦属屏结构,使得反射屏的⾼温变形量已得到控制。

(4)设备的控温采⽤⽇本导电FP23⾼精度温控仪,使得设备的升降温可按⼯艺设定曲线运⾏,以满⾜不同⼯艺要求。

(5)传动系统由涡轮蜗杆减速机控制升降,减速机带动涡轮传动到滚珠丝杠上带动下炉盖升降传动,滚珠丝杠和导向杆是垂直和平⾏安装,保证炉盖的定位和平稳。

此传动机构紧凑,滚珠丝杠不受到扭矩、弯矩的作⽤,式丝杠处于最佳受⼒状态。

(6)设备的使⽤状态分为真空和氢⽓两种⼯作环境,可分别单独控制使⽤,根据烧结材料的特性选择⼯作环境及⼯艺曲线。

真空烧结炉的具体参数真空烧结炉是一种广泛应用于材料烧结过程中的设备，它通过在真空环境下加热材料，使其粒子间发生结合，从而形成坚固的材料。

下面将介绍真空烧结炉的具体参数。

1. 温度范围：真空烧结炉的温度范围通常在300℃至3000℃之间。

这个温度范围可以满足不同材料的烧结需求。

在高温下，材料的粒子间能够更加紧密地结合，从而提高材料的密度和强度。

2. 加热方式：真空烧结炉通常采用电阻加热的方式。

通过在炉膛内设置加热元件，通电加热使得炉膛内的温度逐渐升高。

电阻加热具有加热速度快、温度控制精度高等优点，可以满足烧结过程中对温度的精确控制需求。

3. 真空度：真空烧结炉的真空度是指炉内的气体压力，通常用帕斯卡（Pa）或毫巴（mbar）来表示。

真空度的高低对材料的烧结过程有重要影响。

较高的真空度能够减少气体分子与材料粒子的碰撞，从而减少杂质的残留，提高材料的纯度。

4. 加热速率：真空烧结炉的加热速率是指炉膛内温度的升降速度。

加热速率的选择应根据具体材料的特性和烧结工艺要求进行调整。

较快的加热速率可以提高生产效率，但也可能引起材料的热应力和变形，影响烧结质量。

5. 加热区域：真空烧结炉的加热区域通常由炉膛和加热元件构成。

炉膛是材料放置和加热的空间，通常由高温合金材料制成，具有良好的耐热性和热传导性。

加热元件则负责向炉膛提供热量，常见的加热元件有电阻丝和电石墨。

6. 控制系统：真空烧结炉的控制系统用于对加热过程中的温度、真空度和加热速率等参数进行监测和控制。

现代真空烧结炉通常配备先进的自动化控制系统，能够实现精确的温度控制和过程参数的实时监测。

7. 安全设施：真空烧结炉还应配备一系列安全设施，以确保操作人员的安全和设备的正常运行。

常见的安全设施包括过温报警系统、漏气检测系统、紧急停机按钮等。

总结起来，真空烧结炉的具体参数包括温度范围、加热方式、真空度、加热速率、加热区域、控制系统和安全设施等。

这些参数的选择和调整能够影响材料的烧结质量和生产效率。

真空热压烧结炉的工作原理真空热压烧结炉的工作原理一、烧结技术的概述烧结技术是一种将粉末材料烧结在一起形成一种固体块材料的方法。

具有优异的材料性能，特别是在高温下、高压下、高真空下等特殊条件下，对于制备高性能材料具有重要的意义。

二、烧结方式的分类烧结方式可以按照压力、温度、气体等因素进行分类。

其中，真空热压烧结是一种非常有效的烧结方式，特别是对于高温、高压的烧结。

三、真空热压烧结炉的概述真空热压烧结炉是一种高温高压下的材料烧结设备。

具有高效、安全、环保等优点，广泛应用于金属材料、硬质合金材料、陶瓷材料等领域。

四、真空热压烧结炉的工作原理真空热压烧结炉主要由加热方式、真空系统、压力系统等组成。

其工作原理是将粉末材料放入高温、高真空下进行急速加热，并在高压下形成固态材料。

五、真空热压烧结炉的加热方式真空热压烧结炉的加热方式主要有辐射加热、感应加热、电阻加热等。

其中，感应加热和电阻加热是最常用的加热方式，它们能够提供高温、高均匀度的加热效果。

六、真空系统的组成与工作原理真空系统主要由真空泵、真空计、泵油等组成。

其中，真空泵可以分为机械泵和分子泵，真空计主要有热电偶真空计和电离真空计等。

真空系统的工作原理是将烧结室内的气体抽出，从而形成高真空环境。

七、压力系统的组成与工作原理压力系统主要由压力传感器、压力表、气瓶等组成。

压力系统的主要作用是在烧结过程中提供高压环境，使得粉末材料在高温、高压下形成固态材料。

八、总结真空热压烧结炉是一种非常有效的烧结方式，特别适合用于高温、高压的烧结。

其工作原理是将粉末材料放入高温、高真空、高压下形成固态材料。

在研发新型材料方面，真空热压烧结炉具有重要的应用价值。

真空热压烧结炉原理
真空热压烧结炉原理
真空热压烧结炉是一种高温、高压、无氧环境下进行材料加工的设备。

其主要原理是将粉末或颗粒材料在高温、高压、无氧环境下进行加工，使其颗粒间发生化学反应或物理变化，从而形成致密的块体材料。

真空热压烧结炉由四个主要组件组成：加热系统、真空系统、压力系
统和控制系统。

其中，加热系统是最重要的组件之一，它通过电阻加
热器或电感加热器将样品加速到所需温度。

真空系统用于排除气体和
水蒸气，以保证无氧环境。

压力系统用于施加恰当的压力，以确保样
品在高温下形成致密的块体材料。

控制系统用于监测和调节温度、真
空度和压力等参数。

在真空热压烧结过程中，首先将粉末或颗粒材料放置在模具中，并施
加恰当的预压力。

然后，在高温（通常为1000-2000℃）下施加高压（通常为50-200MPa）和真空条件下进行加工。

这种条件下，粉末或颗粒材料颗粒间发生化学反应或物理变化，从而形成致密的块体材料。

真空热压烧结炉的优点是可以制备高质量、高性能、致密的块体材料。

由于在无氧环境下进行加工，因此可以防止氧化和污染等问题。

此外，
该技术还可以制备出具有复杂形状和微观结构的材料。

总之，真空热压烧结技术是一种非常重要的材料加工技术，其原理简单但实用。

它已经被广泛应用于制备各种金属、陶瓷和复合材料，并在航空航天、能源、电子等领域得到了广泛应用。

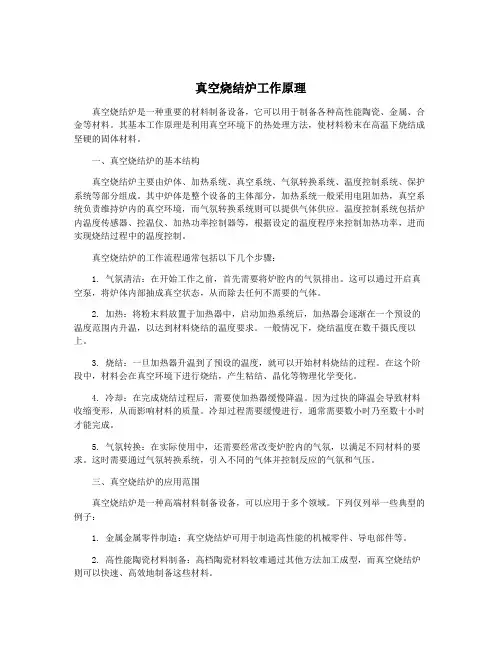

真空烧结炉工作原理真空烧结炉是一种重要的材料制备设备，它可以用于制备各种高性能陶瓷、金属、合金等材料。

其基本工作原理是利用真空环境下的热处理方法，使材料粉末在高温下烧结成坚硬的固体材料。

一、真空烧结炉的基本结构真空烧结炉主要由炉体、加热系统、真空系统、气氛转换系统、温度控制系统、保护系统等部分组成。

其中炉体是整个设备的主体部分，加热系统一般采用电阻加热，真空系统负责维持炉内的真空环境，而气氛转换系统则可以提供气体供应。

温度控制系统包括炉内温度传感器、控温仪、加热功率控制器等，根据设定的温度程序来控制加热功率，进而实现烧结过程中的温度控制。

真空烧结炉的工作流程通常包括以下几个步骤：1. 气氛清洁：在开始工作之前，首先需要将炉腔内的气氛排出。

这可以通过开启真空泵，将炉体内部抽成真空状态，从而除去任何不需要的气体。

2. 加热：将粉末料放置于加热器中，启动加热系统后，加热器会逐渐在一个预设的温度范围内升温，以达到材料烧结的温度要求。

一般情况下，烧结温度在数千摄氏度以上。

3. 烧结：一旦加热器升温到了预设的温度，就可以开始材料烧结的过程。

在这个阶段中，材料会在真空环境下进行烧结，产生粘结、晶化等物理化学变化。

4. 冷却：在完成烧结过程后，需要使加热器缓慢降温。

因为过快的降温会导致材料收缩变形，从而影响材料的质量。

冷却过程需要缓慢进行，通常需要数小时乃至数十小时才能完成。

5. 气氛转换：在实际使用中，还需要经常改变炉腔内的气氛，以满足不同材料的要求。

这时需要通过气氛转换系统，引入不同的气体并控制反应的气氛和气压。

三、真空烧结炉的应用范围真空烧结炉是一种高端材料制备设备，可以应用于多个领域。

下列仅列举一些典型的例子：1. 金属金属零件制造：真空烧结炉可用于制造高性能的机械零件、导电部件等。

2. 高性能陶瓷材料制备：高档陶瓷材料较难通过其他方法加工成型，而真空烧结炉则可以快速、高效地制备这些材料。

3. 光电材料制备：光电材料对制备温度和气氛严格要求，真空烧结炉可以提供符合要求的治疗环境，从而得到超品质的光电材料。

真空烧结的原理
在金属的处理上大多数工厂都会用到烧结炉。

但是对于一些军工用的材料，有很多都是难熔的，那么就需要使用真空烧结炉来进行处理。

那么，什么是真空烧结炉呢？真空烧结炉的工作原理又是怎么样的呢？
1、什么是真空烧结炉？
日常用的微波炉的加热方式跟真空烧结炉的加热方式是一样的。

真空烧结炉也是在真空环境下对物品进行加热的。

这种加热是不破坏物体的结构的。

一般真空烧结炉可以分为中频和高频的烧结炉，还有一种就是工频的真空烧结炉。

2、真空烧结炉的工作原理是什么？
真空烧结炉主要是在真空条件下材料进行加热处理。

很多比较硬的金属或者陶瓷材料都是需要真空烧结炉来进行处理的。

真空烧结炉在对付难处理的金属材料上发挥出了很大的作用。

3、真空烧结炉的主要功能用途是什么？
真空烧结炉在一些可科研项目中得使用是比较多的，还有就是一些军工单位会用到真空烧结炉。

真空烧结炉在作业的时候是在真空状态下注入氢气，在利用化学原理产生高温进行传导工作。

像很多不容易熔的金属材料，都必须要使用真空烧结炉的。

随着科技的不断进步，现在市场上的真空烧结炉的种类非常的多，大多数功能都是比较先进的，现在基本都是可以自动控温的，自动化程度非常的高，很大程度的节省了人力和物力。

真空烧结炉工作原理真空烧结炉是一种用于金属、陶瓷、合金等材料烧结的设备，其工作原理是利用真空环境下的高温加热，使材料颗粒之间发生原子扩散和表面扩散，从而实现颗粒之间的结合，形成致密的块状材料。

本文将详细介绍真空烧结炉的工作原理及其相关知识。

1. 真空烧结炉的结构真空烧结炉通常由炉体、加热元件、真空系统、控制系统等部分组成。

炉体通常采用不锈钢或隔热材料制成，具有良好的密封性能和耐高温性能。

加热元件通常采用电阻加热丝或石墨加热体，能够提供高温加热条件。

真空系统用于将炉内的气体抽出，创造出真空环境。

控制系统则用于监控和调节炉内温度、真空度等参数。

2. 真空烧结炉的工作原理真空烧结炉的工作原理主要包括以下几个方面：（1）真空环境的创造在烧结过程中，需要将炉内的气体抽出，创造出真空环境。

这是因为在高温下，氧气、氮气等气体会与材料发生反应，影响烧结过程和材料的性能。

因此，真空环境的创造对于烧结过程至关重要。

（2）高温加热在真空环境下，通过加热元件对材料进行高温加热。

高温能够促进材料颗粒之间的原子扩散和表面扩散，使颗粒之间的结合更加牢固。

同时，高温还能够使材料的孔隙率降低，形成致密的块状材料。

（3）原子扩散和表面扩散在高温下，材料颗粒表面的原子会向材料内部扩散，不同颗粒之间的原子也会发生扩散，从而实现颗粒之间的结合。

这种原子扩散和表面扩散是烧结过程中的关键步骤，直接影响着烧结后材料的性能。

（4）冷却固化经过高温加热和原子扩散、表面扩散的过程后，材料在炉内冷却固化。

在冷却固化过程中，材料的结构会逐渐稳定，形成致密的块状材料。

3. 真空烧结炉的应用真空烧结炉广泛应用于金属、陶瓷、合金等材料的烧结过程。

在制备高性能金属材料、陶瓷材料、合金材料等方面具有重要的应用价值。

例如，用于制备高温合金、陶瓷刀具、金属陶瓷复合材料等。

4. 真空烧结炉的发展趋势随着材料制备工艺的不断发展，真空烧结炉也在不断改进和完善。

未来，随着新材料、新工艺的不断涌现，真空烧结炉将会更加智能化、高效化，为材料制备提供更加可靠的设备支持。

真空热压烧结炉用途1. 引言1.1 真空热压烧结炉的定义真空热压烧结炉是一种用于高温下对材料进行烧结的设备，常用于制备陶瓷、金属、合金等材料。

其工作原理是在真空环境中加热材料，然后施加压力进行烧结，以确保材料的密实度和质量。

真空热压烧结炉通过控制炉内气氛和温度，可以实现精确的烧结过程，同时有效地减少氧化和杂质的产生。

真空热压烧结炉通常由加热系统、真空系统、压力系统和控制系统等部分组成，可以根据不同材料的特性和要求对炉内条件进行调节，从而实现高质量的烧结效果。

真空热压烧结炉在陶瓷、电子材料、汽车零部件等工业领域有着广泛的应用，对提高材料的力学性能、化学性能和热稳定性具有重要作用。

1.2 真空热压烧结炉的作用真空热压烧结炉是一种用于粉末冶金材料热压烧结的设备，具有以下几个主要作用：1. 促进材料致密化：真空热压烧结炉在高温和高压的环境下，可以促使粉末颗粒之间相互扩散、溶解和再结晶，从而实现材料的致密化并最终形成均匀致密的产品。

2. 提高材料性能：通过真空热压烧结炉的处理，可以改善材料的晶粒尺寸、晶体形态和化学成分，提高材料的力学性能、耐磨性能和耐腐蚀性能，从而使材料更加适用于各种工程和科学领域。

3. 实现特定形状和尺寸的制备：真空热压烧结炉可以根据需求控制压力、温度和时间等参数，实现对材料结构和形状的精确控制，从而制备出特定形状和尺寸的产品，满足不同应用场景的需求。

真空热压烧结炉在材料加工领域具有重要的作用，能够提高材料性能、实现精密制备并扩展材料应用范围。

2. 正文2.1 原理及工作方式真空热压烧结炉是一种用于高温烧结和压制材料的设备，其工作原理主要是通过加热加压在高真空环境下进行烧结。

具体工作方式如下：将需要烧结的材料放置在烧结腔室中，然后通过真空泵将烧结腔室中的空气抽空，创造出高真空环境。

接着，通过加热装置对烧结腔室中的材料进行加热，使其达到所需的烧结温度。

通过压力装置对材料进行加压，促进材料颗粒之间的结合和致密化。

高温烧结炉操作规程高温烧结炉是一种高温加热设备，常用于材料的烧结、熔化和重结晶等工艺过程。

为了保证操作的安全性和有效性，以下是高温烧结炉的操作规程。

一、操作人员准备1. 核对工具和设备，确保烧结炉完好无损。

2. 戴上符合防热要求的工作服、手套、安全帽和安全鞋。

3. 工作前进行设备的预热和调试，确保温度控制系统正常运行。

二、操作流程1. 开启冷却系统，确保烧结炉内温度达到安全操作范围。

2. 根据工艺要求选择合适的烧结炉内衬，并将其放置在炉腔内。

3. 预先将待烧结材料按规定的比例和形状堆放在内衬上。

4. 关闭炉门并将加热元件接通电源，开始加热过程。

5. 根据工艺要求，调节温度控制系统，控制加热速率和最终烧结温度。

6. 在烧结过程中，定期检查温度计和测温仪表的准确性，并进行必要的校准。

7. 如果需要，根据工艺要求进行烧结时间延长或降温处理。

8. 烧结完成后，关闭加热元件，等待炉腔内温度降至安全操作范围。

9. 打开炉门，小心取出烧结好的材料，使用专用工具避免烫伤。

10. 关闭冷却系统，清理炉腔内的残留材料和灰尘。

三、安全注意事项1. 在操作过程中，应严格遵守相关安全规定和操作步骤，注意个人防护。

2. 加热过程中应保持烧结炉周围的通风良好，避免产生有害气体积聚。

3. 不得将易燃、易爆和有毒物品放置在烧结炉附近。

4. 不得超负荷使用烧结炉，避免引发设备故障和安全事故。

5. 在清理炉腔内时，应使用非金属工具，防止对炉腔内衬造成损坏。

6. 长时间不使用烧结炉时，应断开电源，确保设备安全。

四、紧急处理措施1. 如果发生温度过高或过低的异常情况，立即关闭加热元件，并检查温度控制系统。

2. 如果发现存在设备故障或安全隐患，应立即停止操作并报告相关责任人。

3. 在紧急情况下，应按照相关紧急处理程序进行处理，保障人身安全和设备完整。

以上是高温烧结炉的操作规程，操作人员在操作过程中应严格遵循规程，确保操作的安全性和有效性。

真空烧结炉的操作方法真空烧结炉是一种用于制备陶瓷、金属及其复合材料的热处理设备。

它利用真空环境中的热量和压力，将粉末压制成块状，并在高温下使其烧结成固体材料。

下面将详细介绍真空烧结炉的操作步骤。

首先，需要准备烧结炉的工作环境。

确保实验室或工厂的环境整洁、安全，并保证足够的通风以排除有害气体。

然后，将需要烧结的材料按照设计要求称量，并将其放入烧结炉的容器或模具中。

烧结材料的配比对最终烧结成品的物理性能和化学性质至关重要。

接下来，将装有烧结材料的容器或模具放入真空烧结炉中。

关闭炉门，并确保炉门密封良好以保证真空环境的稳定性。

然后，打开真空泵，开始抽真空。

真空泵的抽真空速度应该根据具体情况进行调整，最好能达到所需真空度。

抽真空的目的是除去烧结过程中的气体和杂质，确保烧结过程的纯净性。

也可以通过真空烧结炉上的真空阀进行调节。

抽真空的同时，可以开始升温。

将烧结炉的温度逐渐调节到所需的烧结温度。

升温速度应根据具体烧结材料的要求决定，通常情况下，升温速度应保持在较低水平，以避免因温度过高而导致材料不均匀或烧结不完全。

当烧结温度达到所需值时，需要保持一定持温时间以确保烧结材料充分结合。

持温时间应根据烧结材料的性质和设备的规格来确定。

持温期间，可以通过调节烧结炉的加热功率和温度控制仪来维持温度的稳定性。

烧结完毕后，可以开始冷却。

先关闭加热源，将烧结炉的温度逐渐降低，以免突然冷却导致烧结材料开裂。

在冷却过程中，可以适当增加烧结炉的通风量，促进材料的均匀冷却。

当烧结炉的温度降至安全范围时，可以打开炉门，取出烧结材料。

在取出烧结材料之前，应戴上适当的防护设备，以避免烧伤。

最后，对烧结后的材料进行检查和测试。

可以利用物性测试设备对材料的力学性能、热学性能等进行测试，以确定烧结过程的效果和材料的质量。

总之，真空烧结炉的操作方法涉及到材料的配比、准备、装填、真空抽取、升温、持温、冷却和取样等多个步骤。

每一个步骤都需要仔细操作和控制，以确保烧结过程的顺利进行，同时保证最终材料的质量和性能。

真空高温烧结炉说明书目录1 前言 (4)2 设备的工作原理 (4)3 技术指标 (4)4 设备构成 (5)4.1炉体总成 (5)4.2保温套 (5)4.3感应圈总成 (6)4.4集电装置 (6)4.5真空系统 (6)4.6水冷系统 (6)4.7电控系统 (6)4.8辅助系统............................................................................................................. 错误!未定义书签。

5 安装调试 (7)6 使用操作 (7)6.1真空操作 (7)6.2加热升温操作 (7)6.3水路系统操作 (8)6.4充气系统操作 (8)6.5破真空操作 (8)6.6炉盖升降操作 (8)7注意事项 (8)8设备的保养 (9)1 前言在使用本设备前，要充分阅读本说明书的各项要求及注意事项，熟悉设备的性能、功能及使用要求高温烧结炉是在真空或特定气氛条件下进行高温烧结的设备，能够满足特定的工艺需求，适用科研单位或生产单位使用。

设备具有结构紧凑、操作简单、易于维护等特点。

2 设备的工作原理本高温烧结炉的加热方式采用石墨电阻加热，在真空或特定气氛条件下利用石墨电阻发热，对物料进行加热来达到工艺要求。

3 技术指标极限真空度：6.6×10-4 Pa；系统漏率：停泵关机后残余气体压力≤0.66Pa/h；工作区尺寸：立式加热区Ø280×450mm（H）均温区尺寸：Ø 180×220mm（H）工作区温度：最高加热温度2200℃；工作区加热温度速率范围：≤35℃/Min；4 设备构成设备构成包括：炉体总成、保温套、石墨发热体、集电装置、真空系统、水冷系统、变压器、电控系统及充气等辅助设备组成。

4.1炉体总成炉体采用圆形上开盖结构，炉体材质采用内、外层不锈钢（304）结构。
