真空热处理设备

真空热处理炉工作原理
真空热处理炉是一种用于金属材料热处理的设备，它能够在真空环境中对金属
材料进行加热、保温和冷却，以改善材料的机械性能、耐磨性和耐蚀性。

真空热处理炉的工作原理可以分为加热、保温和冷却三个阶段。

首先是加热阶段。

在加热阶段，真空热处理炉通过加热元件对工件进行加热。

加热元件通常是采用电阻加热器或者感应加热器，通过电流在加热元件中产生热量，然后将热量传导给工件。

在真空环境中，由于没有空气和氧气，工件的表面不会发生氧化和变色，同时也能够避免表面的碳化现象，从而保证了工件的表面质量。

接下来是保温阶段。

在加热到一定温度后，需要对工件进行保温，以确保工件
内部温度均匀。

真空热处理炉通常会采用隔热材料来保持工件的温度，在保温过程中，工件内部的组织结构会发生变化，从而提高了材料的强度和硬度。

最后是冷却阶段。

在保温一定时间后，需要对工件进行冷却，以固定工件的组
织结构。

真空热处理炉通常会采用气体冷却或者油冷却的方式来对工件进行快速冷却，从而确保工件的组织结构不会发生变化。

总的来说，真空热处理炉通过加热、保温和冷却三个阶段来对金属材料进行热
处理，从而改善材料的性能。

在真空环境中进行热处理能够避免氧化和碳化现象的发生，保证了工件的表面质量；同时通过保温和冷却过程，能够改善工件的组织结构，提高材料的强度和硬度。

真空热处理炉的工作原理为金属材料的热处理提供了一种高效、稳定的工艺方法，被广泛应用于航空航天、汽车制造、机械加工等领域。

热处理真空炉原理热处理真空炉是一种用于金属材料热处理的专用设备，适用于各种铁、钢、铜、铝、镍等金属材料的退火、正火、淬火等热处理工艺。

它不仅可以保证金属材料的质量和性能，而且可提高生产效率和节省能源，因此得到了广泛应用。

热处理真空炉主要包括炉体、加热元件、温度测控系统、真空抽气系统、气体进出系统、冷却系统等几个部分。

一、炉体炉体是热处理真空炉的主要部件之一，它由炉体本体和烤盘等组成。

炉体本体一般由不锈钢板和隔热材料组成，保温板材质通常采用耐高温的硅酸铝板、氧化铝板等。

而烤盘则为金属材质，其作用是承载金属材料进行热处理。

二、加热元件加热元件是指在热处理过程中提供热能的元件，常见的有电热管、电磁线圈、辐射板等。

不同的加热元件适用于不同的材料和工艺，如钢铁、铜铝等金属材料的烤盘通常会采用电热管进行加热。

而对于高温合金等材料，电磁线圈和辐射板则比较适用。

三、温度测控系统温度测控系统是指在热处理过程中测量和控制加热炉内部温度的系统。

它由温度探头、温度计、计算机控制等部分组成。

温度探头通常采用热电偶或红外线传感器等，它能实时检测到烤盘表面的温度并将数据传输给计算机。

计算机通过对测温数据的比对和分析，控制加热元件的工作状态，从而保证炉内的温度稳定和一致。

四、真空抽气系统真空抽气系统是将热处理真空炉内部空气抽走的关键部件。

它由真空泵、管路和各种阀门等组成。

真空泵可根据热处理工艺的要求，选择一级、二级或高真空泵，以保证内部真空度在热处理过程中的稳定性。

五、气体进出系统气体进出系统主要用于进行热处理后的气氛控制。

它由各种气体管路、调压阀、过滤器等组成。

在退火、淬火等工艺中，常常需要利用气氛控制，形成邻近真空的纯气氛环境。

通过对不同工艺气氛的控制，对金属材料的微观结构和性能进行调节和控制。

六、冷却系统冷却系统是指在热处理完毕后将高温的金属材料迅速冷却以获得特定的组织和性能的关键部件。

它由各种冷却介质管路和冷却补偿装置等组成。

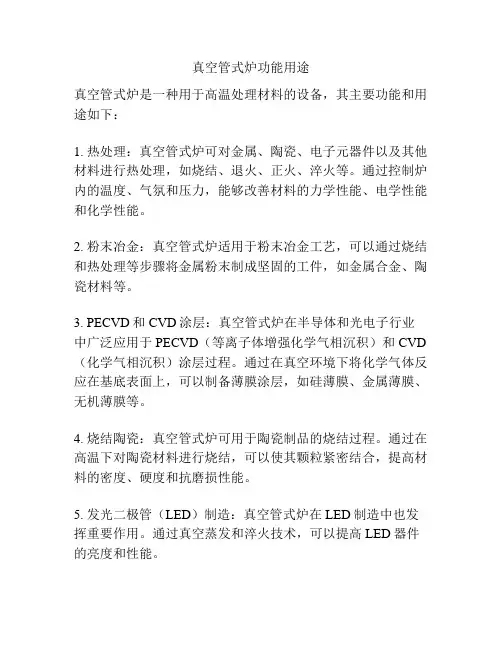

真空管式炉功能用途
真空管式炉是一种用于高温处理材料的设备，其主要功能和用途如下：
1. 热处理：真空管式炉可对金属、陶瓷、电子元器件以及其他材料进行热处理，如烧结、退火、正火、淬火等。

通过控制炉内的温度、气氛和压力，能够改善材料的力学性能、电学性能和化学性能。

2. 粉末冶金：真空管式炉适用于粉末冶金工艺，可以通过烧结和热处理等步骤将金属粉末制成坚固的工件，如金属合金、陶瓷材料等。

3. PECVD和CVD涂层：真空管式炉在半导体和光电子行业中广泛应用于PECVD（等离子体增强化学气相沉积）和CVD （化学气相沉积）涂层过程。

通过在真空环境下将化学气体反应在基底表面上，可以制备薄膜涂层，如硅薄膜、金属薄膜、无机薄膜等。

4. 烧结陶瓷：真空管式炉可用于陶瓷制品的烧结过程。

通过在高温下对陶瓷材料进行烧结，可以使其颗粒紧密结合，提高材料的密度、硬度和抗磨损性能。

5. 发光二极管（LED）制造：真空管式炉在LED制造中也发挥重要作用。

通过真空蒸发和淬火技术，可以提高LED器件的亮度和性能。

总之，真空管式炉是一种非常灵活多功能的设备，广泛应用于材料处理、粉末冶金、涂层制备以及光电子等领域。

它能够提供高温、真空、特定气氛和压力环境，以满足不同材料的加工需求。

真空加热炉原理
真空加热炉是一种利用真空环境进行加热的热处理设备。

它的工作原理是将被加热的物体置于真空环境中，然后通过加热装置向物体传递热量，从而使其达到所需的温度。

真空环境是指气体压力低于大气压，其中几乎没有气体分子存在。

在真空环境下加热物体有以下几个主要原理：
1. 热传导：真空环境下的热传导非常糟糕，因为气体分子的热传导能力非常差。

所以，物体在真空中接触到其他物体时，热量很少通过热传导途径流失，能够有效地保持温度。

2. 对流传热：在真空环境下，没有气体的对流传热。

这意味着，即使物体表面的温度较高，热量也不能通过对流的方式快速散出。

因此，物体可以在真空环境下加热而不会因为对流传热而损失热量。

3. 辐射传热：在真空环境中，物体的主要传热方式是辐射传热。

辐射传热是指物体通过发射和吸收电磁波的方式进行能量传递。

物体在真空中受加热后，会释放热辐射，向周围环境传递热量。

通过调节加热源的温度和物体的表面特性，可以控制物体的加热速率和温度分布。

综上所述，真空加热炉利用真空环境中热传导和辐射传热的特性，通过加热源向物体传递热量，从而使物体达到所需温度。

与常规加热方法相比，真空加热炉可以避免气体对热传导和对
流传热的影响，提供更加稳定和均匀的加热效果，适用于各种热处理工艺和材料的加热需求。

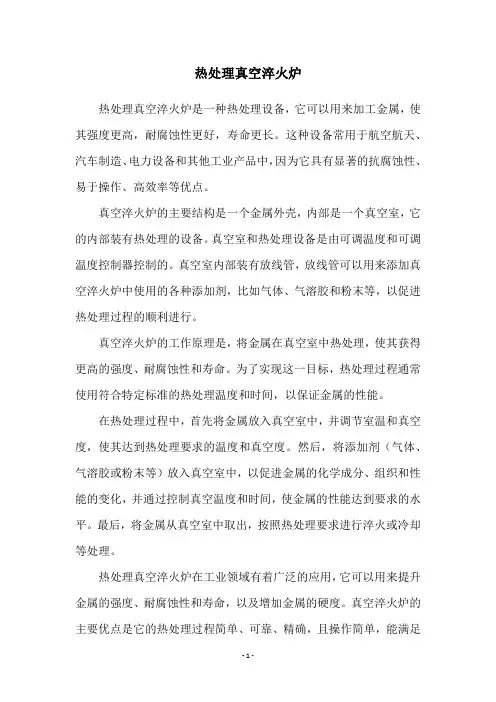

热处理真空淬火炉
热处理真空淬火炉是一种热处理设备，它可以用来加工金属，使其强度更高，耐腐蚀性更好，寿命更长。

这种设备常用于航空航天、汽车制造、电力设备和其他工业产品中，因为它具有显著的抗腐蚀性、易于操作、高效率等优点。

真空淬火炉的主要结构是一个金属外壳，内部是一个真空室，它的内部装有热处理的设备。

真空室和热处理设备是由可调温度和可调温度控制器控制的。

真空室内部装有放线管，放线管可以用来添加真空淬火炉中使用的各种添加剂，比如气体、气溶胶和粉末等，以促进热处理过程的顺利进行。

真空淬火炉的工作原理是，将金属在真空室中热处理，使其获得更高的强度、耐腐蚀性和寿命。

为了实现这一目标，热处理过程通常使用符合特定标准的热处理温度和时间，以保证金属的性能。

在热处理过程中，首先将金属放入真空室中，并调节室温和真空度，使其达到热处理要求的温度和真空度。

然后，将添加剂（气体、气溶胶或粉末等）放入真空室中，以促进金属的化学成分、组织和性能的变化，并通过控制真空温度和时间，使金属的性能达到要求的水平。

最后，将金属从真空室中取出，按照热处理要求进行淬火或冷却等处理。

热处理真空淬火炉在工业领域有着广泛的应用，它可以用来提升金属的强度、耐腐蚀性和寿命，以及增加金属的硬度。

真空淬火炉的主要优点是它的热处理过程简单、可靠、精确，且操作简单，能满足
各种工业应用的需求。

热处理真空淬火炉不仅可以用来提高金属的强度、耐腐蚀性和寿命，还可以用来促进金属的热处理效果，以优化金属的性能。

热处理真空淬火炉的实用性和精确性，使它成为金属热处理的理想设备，为航空航天、汽车制造和其他工业应用提供了更高的性能。

真空热处理设备的分类真空热处理设备是一种用于处理金属材料的高温设备，其主要功能是通过真空环境中的高温处理来改善材料的物理和化学性质。

根据不同的处理方式和工艺要求，真空热处理设备可以分为多种类型。

下面将对这些类型进行详细介绍。

一、真空退火炉真空退火炉是一种用于退火金属材料的设备。

其主要特点是在真空环境中进行加热处理，从而避免了氧化和污染等问题，同时还能够有效地改善材料的物理性能和化学性质。

真空退火炉通常由加热室、真空系统、控制系统等组成，并可根据不同的工艺要求进行定制。

二、真空淬火炉真空淬火炉是一种用于淬火金属材料的设备。

其主要特点是在高温下进行加热处理后，在快速冷却过程中使材料达到所需硬度，并保持其优异性能。

与传统淬火方法相比，真空淬火可以避免氧化、变形等问题，并且具有更高的成品率和更好的重复性。

三、真空热处理炉真空热处理炉是一种综合性的设备，可以实现多种不同的加工工艺，如退火、淬火、回火、时效处理等。

其主要特点是在真空环境中进行高温加工，并能够精确控制温度、时间和气氛等参数，从而达到所需的加工效果。

四、真空气体渗透炉真空气体渗透炉是一种用于表面改性金属材料的设备。

其主要特点是在高温下将金属材料与气体反应，在表面形成一层新的化合物或固溶体，从而改善材料的性能。

真空气体渗透炉通常由加热室、气体供应系统、控制系统等组成，并可根据不同的工艺要求进行定制。

五、真空油淬炉真空油淬炉是一种用于淬火金属材料的设备。

其主要特点是在高温下进行加热处理后，在快速冷却过程中使材料达到所需硬度，并保持其优异性能。

与传统淬火方法相比，真空油淬可以避免氧化、变形等问题，并且具有更高的成品率和更好的重复性。

六、真空钎焊炉真空钎焊炉是一种用于金属材料钎焊的设备。

其主要特点是在真空环境中进行加热处理，从而避免了氧化和污染等问题，并且能够精确控制温度和时间等参数，从而达到所需的钎焊效果。

真空钎焊炉通常由加热室、真空系统、控制系统等组成，并可根据不同的工艺要求进行定制。

真空热处理炉的简介与选型指南：1、真空热处理技术是材料改性方面高精度、优质、节能和清洁无污染的加工制造技术，是当今制造技术的重要领域和工艺发展的热点领域。

2、真空热处理的优点：2.1 防止氧化作用，表面不氧化、不脱碳并有还原除锈作用，省去表面磨削加工工序；2.2 真空脱气作用，使材料表面纯度提高，提高材料的疲劳强度，塑性和韧性，提高耐腐蚀性；2.3 脱脂作用，除去残留油脂，提高产品质量；2.4 处理工件无氢脆危险，防止钛和难熔金属表面脆化；2.5 真空加热受热均匀，内外温差小，热应力小；真空炉的设计结构使工件无剧烈转移动作，因而不会因外力作用变形；2.6 耗电少，能量消耗仅为常规热处理炉的50%左右，节约生产成本；2.7 操作安全，自动化程度高，工作环境好，无污染无公害；3、真空热处理炉的用途：主要用于模具钢、高速钢、合金结构钢、轴承钢、弹性合金材料等的淬火（油淬及气淬）、回火、退火、渗碳、离子渗（碳、氮及金属等）、脱羟基和真空还原。

4、真空热处理炉的分类热处理炉主要分为VQG系列真空气淬炉、VOG系列真空油气淬火炉、VTF系列真空回火炉、VAF系列真空退火炉等。

5、真空热处理炉的选型指南：5.1 真空热处理炉安装方式的选择：我公司研制的真空热处理炉分为卧式及立式炉两种，立式炉又分为上出料及下出料结构。

选择依据主要是处理的产品类型、形状或摆放方式确定。

5.2 发热组件的选择：真空热处理炉加热元件向工件的传热方式和普通电加热炉不同，以辐射传热为主。

我公司生产的真空热处理炉的加热组件主要有镍铬、高温钼、石墨及石墨带（板）。

镍铬主要应用在温度在1000℃以下的真空炉，高温钼应用在1600℃以下热处理炉，石墨及石墨带（板）可以应用在2300℃以下真空热处理炉。

发热组件的选择主要依据热处理温度、产品的物理及化学特性而确定。

5.3 隔热屏的选择：隔热屏是真空烧结炉加热室的主要组成部分，其主要作用是隔热、保温及减少热损失，同时也是固定加热器的结构基础。

真空热处理炉介绍全文共四篇示例，供读者参考第一篇示例：真空热处理炉是一种广泛应用于金属、陶瓷、玻璃等材料的热处理设备，它通过在真空环境下进行加热、保温和冷却的过程，改善材料的物理性能和化学性能。

真空热处理炉具有温度均匀、温度控制精准、能耗低、环保等优点，在现代工业生产中得到了广泛的应用。

一、真空热处理炉的工作原理真空热处理炉是利用真空环境进行热处理的设备，其主要工作原理是通过将加热元件放入真空室内，利用电加热的方式提高室内温度，使待处理的材料在真空环境下进行均匀加热。

经过一定时间的加热保温后，再通过控制冷却系统将材料冷却至室温。

整个过程中，可以实现对材料温度、保温时间等参数进行精确控制，从而达到所需的热处理效果。

真空热处理炉主要由真空室、加热元件、控制系统、冷却系统和排气系统等部分组成。

真空室是真空热处理炉的核心部件，它能够在真空环境下进行高温加热和保温，并且具有较好的保温性能。

加热元件通常采用电阻加热器或电磁感应加热器，用于提供加热功率以及控制加热温度。

控制系统则负责监控和控制加热温度、保温时间、冷却速度等参数，以确保热处理过程的稳定性和准确性。

冷却系统则负责将材料冷却至室温，并且通常采用水冷或气冷方式进行散热。

排气系统则用于将真空室内的气体排放出去，维持真空环境。

真空热处理炉广泛应用于电子、航空航天、汽车、机械、医疗器械等行业，用于改善材料的硬度、韧性、耐腐蚀性、抗疲劳性等性能。

在电子行业，真空热处理炉常用于半导体材料的退火、固化等过程；在航空航天领域，真空热处理炉则用于航空发动机零部件的强度提升和表面处理；在汽车制造业，真空热处理炉可以用于汽车发动机、变速箱等零部件的强度提升和寿命延长。

随着现代工业技术的不断发展，真空热处理炉也在不断更新换代，并且出现了许多新型的真空热处理设备。

采用高温合金材料制成的真空热处理炉具有更高的温度范围和更长的使用寿命；采用自动化控制系统的真空热处理炉可以实现远程监控和智能化操作；采用能源回收技术的真空热处理炉具有更高的能效和更低的能耗。

真空热处理炉的安全操作真空热处理炉是常用的热处理设备之一，广泛应用于金属材料的热处理加工过程中。

由于真空热处理炉操作涉及到高温、真空等危险因素，因此需要特别注意安全操作。

本文将介绍真空热处理炉的安全操作，以减少事故发生的可能性。

真空热处理炉的基本结构真空热处理炉由炉体、加热器、隔热层、温度控制系统、真空系统等组件组成。

炉体一般采用不锈钢板制作，内部装有加热器和隔热层，能够承受高温高压的作用。

温度控制系统可以对炉内温度进行精确控制，而真空系统则能够将炉体内的氧气等气体抽出，实现真空加热。

真空热处理炉的危险因素在操作真空热处理炉时，需要注意如下危险因素：高温真空热处理炉涉及到高温的作用，一般操作温度在900-1200度之间。

高温不仅容易引起烧伤，还容易引起设备的老化和损坏。

因此，在操作真空热处理炉时，一定要配备防高温手套、防高温服等防护装备，避免直接接触高温表面。

真空真空热处理炉的真空度达到0.01Pa左右，而普通大气压下的压强为101.325kPa左右。

这就意味着在炉内容易形成真空，而操作者一旦误入炉内，就可能导致缺氧、昏迷等危险事故的发生。

因此，在操作真空热处理炉时，需严格遵守安全操作程序，如检测真空炉门、放气等。

电器设备真空热处理炉内的加热器、温度控制系统等都是由电器设备控制的。

如果电器设备出现故障或者误操作，就会引发严重事故。

因此，在使用真空热处理炉时，必须遵守操作程序，并经过专业人员培训，才能够进行操作。

真空热处理炉的安全操作程序为了保证操作真空热处理炉的安全性，我们需要严格遵守以下程序：1. 完善的安全管理制度制定完善的安全管理制度，严格执行计划。

如安排专人值班、制定严格操作规程、定时对设备进行维修保养等。

2. 检查设备状态在启动真空热处理炉前，需要对设备状态进行检查，检查所有操作单元是否处于正常状态。

如检查变压器、电缆线、温控仪等设备是否工作正常。

3. 配备防护装备在进行真空热处理炉操作时，需要佩戴防护手套、工作鞋、安全帽等防护装备。

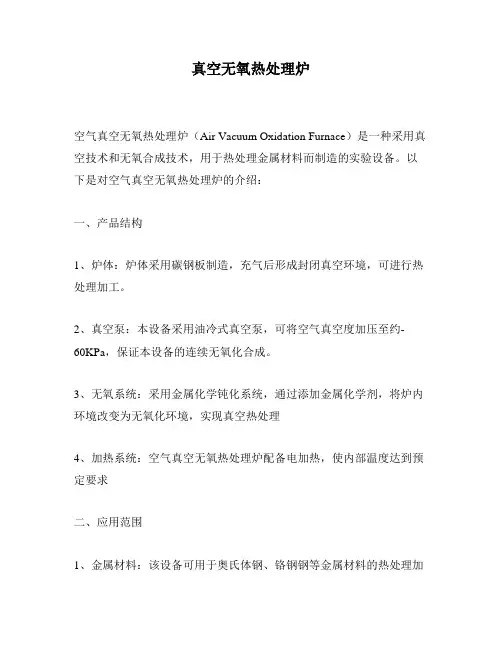

真空无氧热处理炉空气真空无氧热处理炉（Air Vacuum Oxidation Furnace）是一种采用真空技术和无氧合成技术，用于热处理金属材料而制造的实验设备。

以下是对空气真空无氧热处理炉的介绍：一、产品结构1、炉体：炉体采用碳钢板制造，充气后形成封闭真空环境，可进行热处理加工。

2、真空泵：本设备采用油冷式真空泵，可将空气真空度加压至约-60KPa，保证本设备的连续无氧化合成。

3、无氧系统：采用金属化学钝化系统，通过添加金属化学剂，将炉内环境改变为无氧化环境，实现真空热处理4、加热系统：空气真空无氧热处理炉配备电加热，使内部温度达到预定要求二、应用范围1、金属材料：该设备可用于奥氏体钢、铬钢钢等金属材料的热处理加工。

2、精密铸件：本设备可用于各种精密铸件的无氧化合成热处理，使之获得更优的性能。

3、芯片制造：空气真空无氧热处理炉还可用于芯片、半导体制造等行业。

三、产品特点1、保证无氧：采用真空技术和无氧合成技术，可以有效地保证空气真空无氧热处理炉中没有任何氧化环境，保证真空热处理的质量和性能。

2、高真空度：采用油冷式真空泵，可将真空度加压至-60KPA，更具有可靠性和可持续程度。

3、安全可靠：空气真空无氧热处理炉使用先进的电脑控制，操作简便，安全可靠，且精度高。

4、高热效率：空气真空无氧热处理炉采用变频热-控制，可避免加热过程中的溢流传导损失，降低温度失精度。

四、安全操作1、操作前，应检查设备电源参数，以及炉体管路，太阳辐射板，真空泵，风扇等各部分件。

2、关于真空状态，应注意内部压力控制，避免升压过快，以免炉体爆炸。

3、关于无氧状态，应注意在出气口添加钝化呼吸器，以保证对环境和人体的安全性。

4、应根据技术文档的指示，按照生产要求，严格操作规范，以确保操作安全。
