剪力墙结构分析与设计教程在建筑结构领域，剪力墙结构是一种常见且重要的结构形式。
它具有良好的抗侧力性能，能够有效地抵抗水平荷载，如风力和地震力，为建筑物提供稳定和安全的保障。
接下来，让我们深入了解一下剪力墙结构的分析与设计。
一、剪力墙结构的基本概念剪力墙，顾名思义，是一种能够承受剪力的墙体结构。
它通常由钢筋混凝土制成，具有较大的刚度和强度。
剪力墙可以是单片墙体，也可以是由多个墙体通过连梁连接而成的组合墙体。
剪力墙结构的主要作用是承担水平荷载，将其传递到基础。
同时，它也能够承担部分竖向荷载。
与框架结构相比，剪力墙结构的抗侧刚度更大，在水平荷载作用下的位移较小，适用于高层建筑和对位移控制要求较高的建筑。
二、剪力墙结构的类型1、整体墙没有洞口或洞口面积小于墙体面积的 15%，且洞口之间的距离及洞口至墙边的距离均大于洞口长边尺寸的墙体。
整体墙的受力性能类似于悬臂梁，其水平位移曲线呈弯曲型。
2、小开口整体墙洞口面积大于墙体面积的 15%，但洞口仍较小，洞口之间的墙体能够形成明显的墙肢。
小开口整体墙的受力性能介于整体墙和联肢墙之间，水平位移曲线呈弯剪型。
3、联肢墙洞口较大，连梁对墙肢的约束作用较强，墙肢的弯矩图有反弯点。
联肢墙的水平位移曲线呈剪切型。
4、壁式框架洞口尺寸较大，连梁与墙肢的线刚度比较接近，墙肢的弯矩图无反弯点。
壁式框架的受力性能接近于框架，水平位移曲线呈剪切型。
三、剪力墙结构的受力分析1、水平荷载作用下的受力分析在水平荷载（如风荷载、地震作用）作用下，剪力墙如同一个竖向悬臂构件，其底部弯矩和剪力最大。
剪力墙的变形主要为弯曲变形和剪切变形，其中弯曲变形占主导地位。
2、竖向荷载作用下的受力分析竖向荷载包括结构自重、楼面荷载和屋面荷载等。
在竖向荷载作用下，剪力墙主要承受轴力和弯矩。
四、剪力墙结构的设计要点1、墙肢的布置墙肢应均匀布置在建筑物的周边和内部，以提高结构的抗扭性能。
墙肢的长度不宜过长或过短，过长容易导致墙肢的稳定性不足，过短则会增加结构的刚度和自重。
框架-剪力墙结构中剪力墙的设计框架剪力墙结构中剪力墙的设计在现代建筑结构设计中，框架剪力墙结构因其良好的抗震性能、较大的空间灵活性以及相对经济的成本，被广泛应用于各类高层建筑中。
剪力墙作为这种结构体系中的重要抗侧力构件，其设计的合理性直接影响着整个结构的安全性和经济性。
接下来，让我们深入探讨一下框架剪力墙结构中剪力墙的设计要点。
一、剪力墙的作用与工作原理剪力墙，顾名思义，是一种能够承受水平和竖向荷载的墙体结构。
在框架剪力墙结构中，剪力墙主要承担水平荷载，如风荷载和地震作用，将其传递到基础。
当水平荷载作用于结构时，剪力墙通过自身的抗弯、抗剪能力来抵抗水平力。
其工作原理类似于一个竖向放置的悬臂梁，墙肢的弯曲变形和剪切变形共同消耗了水平荷载产生的能量。
二、剪力墙的布置原则1、均匀对称原则剪力墙的布置应尽量均匀、对称，使结构在各个方向上的抗侧刚度相近，避免因刚度分布不均匀而导致结构在地震作用下发生扭转破坏。
2、周边布置原则在建筑物的周边布置剪力墙，可以有效地增加结构的抗扭刚度，减小结构的扭转效应。
3、纵横墙相连原则纵横墙相互连接，可以形成有效的抗侧力体系，增强结构的整体性和稳定性。
4、避免短肢剪力墙短肢剪力墙的抗震性能相对较差，应尽量减少其使用。
三、剪力墙的类型1、整体墙当剪力墙的洞口面积小于墙体面积的 15%，且洞口之间的净距及洞口至墙边的净距大于洞口长边尺寸时，可视为整体墙。
整体墙的受力性能较好，具有较大的抗侧刚度。
2、小开口整体墙洞口面积稍大，但仍能符合一定的条件时，可视为小开口整体墙。
其受力性能介于整体墙和联肢墙之间。
3、联肢墙当洞口面积较大，墙肢之间通过连梁连接时，形成联肢墙。
联肢墙的墙肢和连梁协同工作，共同抵抗水平荷载。
4、壁式框架当连梁的刚度较大，墙肢的线刚度与连梁的线刚度接近时，剪力墙的受力性能类似于框架，称为壁式框架。
四、剪力墙的尺寸设计1、墙厚剪力墙的厚度应根据建筑物的高度、抗震等级以及墙体的受力情况确定。

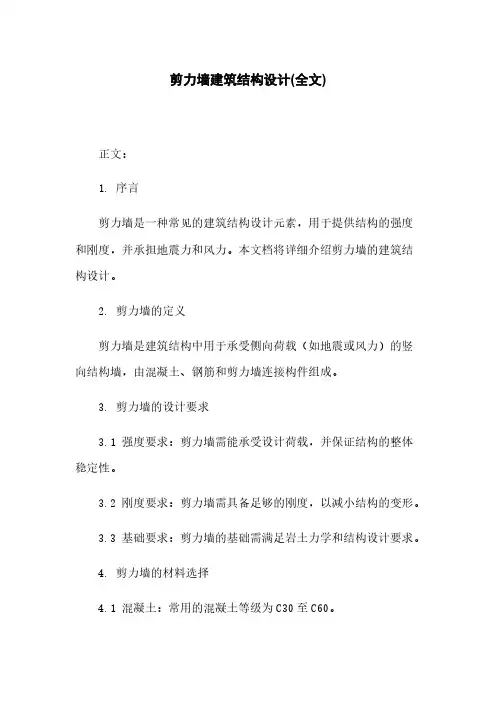

剪力墙建筑结构设计(全文)正文：1. 序言剪力墙是一种常见的建筑结构设计元素，用于提供结构的强度和刚度，并承担地震力和风力。
本文档将详细介绍剪力墙的建筑结构设计。
2. 剪力墙的定义剪力墙是建筑结构中用于承受侧向荷载（如地震或风力）的竖向结构墙，由混凝土、钢筋和剪力墙连接构件组成。
3. 剪力墙的设计要求3.1 强度要求：剪力墙需能承受设计荷载，并保证结构的整体稳定性。
3.2 刚度要求：剪力墙需具备足够的刚度，以减小结构的变形。
3.3 基础要求：剪力墙的基础需满足岩土力学和结构设计要求。
4. 剪力墙的材料选择4.1 混凝土：常用的混凝土等级为C30至C60。
4.2 钢筋：选择适当的钢筋规格和配筋率，以保证剪力墙的强度和刚度。
5. 剪力墙的结构设计步骤5.1 确定结构荷载：包括地震力和风载。
5.2 确定剪力墙的位置和布置方案。
5.3 进行剪力墙的荷载计算和设计。
5.4 进行剪力墙的结构分析和验算。
5.5 设计剪力墙的连接件和节点。
5.6 设计剪力墙的基础。
6. 剪力墙的施工要点6.1 材料和设备的选择与验收。
6.2 施工方法与工序的规范与控制。
6.3 剪力墙的施工质量控制。
7. 剪力墙的验收与检测7.1 验收标准与验收程序。
7.2 剪力墙的检测方法与频率。
附件：1. 结构设计图纸2. 剪力墙的计算书法律名词及注释：1. 建筑法：指国家对建筑活动实施的法律规范。
2. 结构设计规范：指规定了建筑结构设计的基本原则和要求的法律文件。
正文：1. 引言剪力墙是一种常见的建筑结构设计元素，用于承担地震力和风力，以保证建筑物的结构安全。
本文档将详细介绍剪力墙的建筑结构设计步骤和要求。
2. 剪力墙的定义剪力墙是一种垂直的结构墙，用于承受侧向荷载，在建筑结构中起到稳定和刚性增加的作用，常使用混凝土和钢筋构造。
3. 剪力墙的设计步骤3.1 结构参数确定：包括建筑物的类型、高度、使用用途等，以确定剪力墙的位置和数量。
3.2 剪力墙布置方案设计：根据建筑布置和功能需求，设计合理的剪力墙布置方案，确保结构的整体性、稳定性和合理性。
剪力墙的设计方法在建筑结构设计中，剪力墙是一种重要的抗侧力构件，其设计的合理性直接关系到建筑物在地震、风等水平荷载作用下的安全性和稳定性。
剪力墙的设计需要综合考虑多种因素，包括结构体系、荷载情况、建筑功能要求等。
下面我们就来详细探讨一下剪力墙的设计方法。
一、剪力墙的类型剪力墙根据其开洞情况和受力特点，可以分为整截面剪力墙、整体小开口剪力墙、双肢剪力墙和多肢剪力墙等。
整截面剪力墙没有洞口或洞口很小，其受力性能类似于悬臂梁，在水平荷载作用下，墙肢内的弯矩和剪力分布比较均匀。
整体小开口剪力墙的洞口面积较小，墙肢的整体性较好，在水平荷载作用下，其变形仍以弯曲变形为主，但墙肢内的局部弯矩会有所增加。
双肢剪力墙和多肢剪力墙则是通过连梁将多个墙肢连接在一起，其受力性能相对复杂，在水平荷载作用下，墙肢和连梁会协同工作，共同抵抗水平力。
二、剪力墙的布置原则剪力墙的布置应遵循均匀、对称、周边和分散的原则。
均匀布置可以使结构在各个方向上的抗侧刚度相近，避免出现扭转效应；对称布置可以减小结构在水平荷载作用下的扭转；周边布置可以增强结构对周边框架的约束作用，提高结构的整体性；分散布置则可以避免剪力墙集中在某一区域，导致结构刚度分布不均匀。
在实际设计中，剪力墙应尽量布置在建筑物的周边、楼梯间、电梯间等位置，同时要考虑建筑功能的要求，避免影响房间的使用。
对于高层建筑，剪力墙的数量和布置应根据建筑物的高度、地震烈度、风荷载等因素进行计算确定。
三、剪力墙的截面设计1、墙肢厚度剪力墙的墙肢厚度应根据建筑物的高度、抗震等级和墙体的受力情况确定。
一般来说，对于多层建筑，墙肢厚度不宜小于 160mm；对于高层建筑，底部加强部位的墙肢厚度不宜小于 200mm，其他部位不宜小于 180mm。
2、墙肢长度墙肢长度不宜过长或过短。
过长的墙肢容易在地震作用下发生脆性破坏，过短的墙肢则可能导致稳定性不足。
一般来说，墙肢长度不宜大于 8m。
3、边缘构件剪力墙的边缘构件包括约束边缘构件和构造边缘构件。

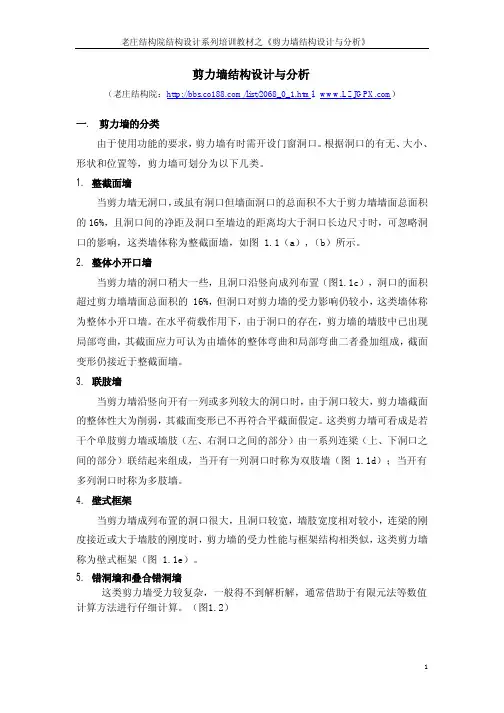

剪力墙结构设计与分析（老庄结构院：/list/2068_0_1.html；）一. 剪力墙的分类由于使用功能的要求，剪力墙有时需开设门窗洞口。
根据洞口的有无、大小、形状和位置等，剪力墙可划分为以下几类。
1. 整截面墙当剪力墙无洞口，或虽有洞口但墙面洞口的总面积不大于剪力墙墙面总面积的16%，且洞口间的净距及洞口至墙边的距离均大于洞口长边尺寸时，可忽略洞口的影响，这类墙体称为整截面墙，如图 1.1（a）,（b）所示。
2. 整体小开口墙当剪力墙的洞口稍大一些，且洞口沿竖向成列布置（图1.1c），洞口的面积超过剪力墙墙面总面积的 16%，但洞口对剪力墙的受力影响仍较小，这类墙体称为整体小开口墙。
在水平荷载作用下，由于洞口的存在，剪力墙的墙肢中已出现局部弯曲，其截面应力可认为由墙体的整体弯曲和局部弯曲二者叠加组成，截面变形仍接近于整截面墙。
3. 联肢墙当剪力墙沿竖向开有一列或多列较大的洞口时，由于洞口较大，剪力墙截面的整体性大为削弱，其截面变形已不再符合平截面假定。
这类剪力墙可看成是若干个单肢剪力墙或墙肢（左、右洞口之间的部分）由一系列连梁（上、下洞口之间的部分）联结起来组成，当开有一列洞口时称为双肢墙（图 1.1d）；当开有多列洞口时称为多肢墙。
4. 壁式框架当剪力墙成列布置的洞口很大，且洞口较宽，墙肢宽度相对较小，连梁的刚度接近或大于墙肢的刚度时，剪力墙的受力性能与框架结构相类似，这类剪力墙称为壁式框架（图 1.1e）。
5. 错洞墙和叠合错洞墙这类剪力墙受力较复杂，一般得不到解析解，通常借助于有限元法等数值计算方法进行仔细计算。
（图1.2）a b c d e图1.1 剪力墙分类示意图图1.2 错洞墙示意图二．各类墙的变形及受力特点由于各类剪力墙洞口大小、位置及数量的不同，在水平荷载作用下其受力特点也不同。
这主要表现为两点：一是各墙肢截面上的正应力分布；二是沿墙肢高度方向上弯矩的变化规律，如图2.1所示。
剪力墙的设计考虑因素与设计流程图解引言剪力墙是一种常用的结构形式，在工程设计中有着重要的作用。
本文将介绍剪力墙的设计考虑因素，并给出相应的设计流程图解。
剪力墙的设计需要考虑多个因素，包括受力情况、结构布局、墙体尺寸等，设计流程图解将有助于工程师系统化地进行设计工作。
1. 设计考虑因素在进行剪力墙的设计时，需要考虑以下几个主要因素：1.1 受力情况剪力墙主要用于承受水平地震力和风荷载，因此在设计时必须充分考虑这些受力情况。
地震力和风荷载分别根据相应的设计规范进行计算，并用于墙体的尺寸和配筋设计。
1.2 结构布局剪力墙的结构布局需要满足对地震和风荷载的合理分担，以及整体结构的稳定性。
通常，墙体应采用等间距或近似等间距分布，并与其他构件（如柱和梁）相连，以形成整体刚性框架。
1.3 墙体尺寸墙体尺寸的选择应满足强度要求和挠度限制。
墙体的宽度和厚度应根据设计要求进行选择，并由结构的受力性能来确定。
1.4 材料选择常见的剪力墙材料包括混凝土和钢筋混凝土。
材料选择应综合考虑强度、耐久性、可施工性等因素，并符合相关的设计规范。
1.5 钢筋设计剪力墙的钢筋设计与其他混凝土结构类似，需要按照相应的设计规范进行计算。
钢筋的布置应满足抗剪、抗弯和抗拉的要求，并考虑墙体的受力情况和尺寸。
2. 设计流程图解以下是剪力墙的设计流程图解：graph TDA(确定设计参数)B(计算地震力与风荷载)C(确定剪力墙布置)D(确定剪力墙尺寸)E(分析和设计剪力墙)F(计算钢筋配筋)G(绘制钢筋布置图)H(施工与监督)1.确定设计参数：包括墙体的使用要求、设计等级、抗震设防烈度等。
2.计算地震力与风荷载：根据相应的设计规范，计算地震力和风荷载的大小，并确定其作用方向。
3.确定剪力墙布置：根据受力情况和结构布局要求，确定剪力墙的合理布置方案，包括墙体的位置、长度和宽度等。
4.确定剪力墙尺寸：根据受力情况和墙体布置，确定墙体的尺寸，包括厚度和宽度。
•剪力墙设计结构概述•剪力墙设计结构基本原则•剪力墙设计结构分析方法•剪力墙设计结构关键要素•剪力墙设计结构实例分析•剪力墙设计结构施工图绘制技巧•剪力墙设计结构质量检查与验收标准目录定义与特点定义特点剪力墙的作用与分类作用分类结构安全性抗震性能经济性030201剪力墙设计结构的重要性结构安全原则保证结构整体安全性剪力墙作为主要的抗侧力构件，其设计应确保整体结构在地震等荷载作用下的安全性。
防止脆性破坏通过合理的设计，避免剪力墙发生脆性破坏，确保其在极端情况下的延性和耗能能力。
控制变形能力剪力墙应具有足够的刚度和强度，以控制结构在荷载作用下的变形，保证结构的稳定性和安全性。
刚度与稳定性原则保证结构整体刚度控制结构自振周期提高结构稳定性经济性原则采用高效材料优化设计方案选用高强度、高性能的材料，提高材料的利用率，减少材料浪费和成本支出。
考虑施工便捷性等效静力法将地震作用等效为静力荷载，作用于结构上进行分析。
简单易行，适用于规则结构。
无法考虑结构动力特性和地震动的特性，计算结果偏于保守。
多用于低层或多层剪力墙结构的抗震设计。
基本原理优点缺点应用范围基本原理优点缺点应用范围动力时程分析法有限元分析法基本原理优点缺点应用范围墙体厚度与材料选择墙体厚度设计材料选择常用材料包括混凝土、钢筋等，需考虑材料的强度、耐久性及施工便利性。
边缘构件设置与加强措施边缘构件类型加强措施设计要求连梁应具有足够的承载力和刚度，同时满足抗震设防要求。
连梁作用连接两片剪力墙，起到传递荷载和协调变形的作用。
优化策略通过调整连梁截面尺寸、配筋及采用新型材料等手段进行优化设计，实现经济合理的目标。
连梁设计与优化策略工程概况及设计要求介绍抗震设防烈度、荷载要求等设计参数介绍结构安全等级、耐久性要求等设计标准阐述结构选型与布置方案展示010203010203计算模型建立及参数设置说明内力、位移等计算结果展示与分析结构性能评价及优化建议提计算结果分析与评价报告呈现平面图绘制要点提示确定剪力墙的位置和形状，标注必要的尺寸和定位信息。
