吹灰系统系统讲解

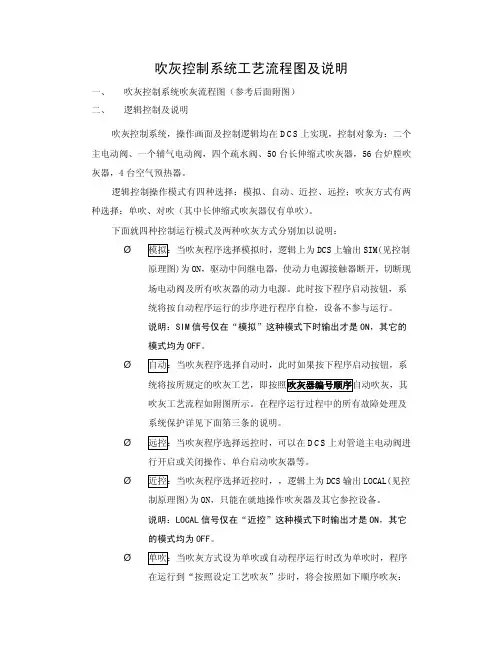

吹灰控制系统工艺流程图及说明一、吹灰控制系统吹灰流程图（参考后面附图）二、逻辑控制及说明吹灰控制系统，操作画面及控制逻辑均在DCS上实现，控制对象为：二个主电动阀、一个辅气电动阀，四个疏水阀、50台长伸缩式吹灰器，56台炉膛吹灰器，4台空气预热器。

逻辑控制操作模式有四种选择：模拟、自动、近控、远控；吹灰方式有两种选择：单吹、对吹（其中长伸缩式吹灰器仅有单吹）。

下面就四种控制运行模式及两种吹灰方式分别加以说明：Ø模拟：当吹灰程序选择模拟时，逻辑上为DCS上输出SIM(见控制原理图)为ON，驱动中间继电器，使动力电源接触器断开，切断现场电动阀及所有吹灰器的动力电源。

此时按下程序启动按钮，系统将按自动程序运行的步序进行程序自检，设备不参与运行。

说明：SIM信号仅在“模拟”这种模式下时输出才是ON，其它的模式均为OFF。

Ø自动：当吹灰程序选择自动时，此时如果按下程序启动按钮，系统将按所规定的吹灰工艺，即按照吹灰器编号顺序自动吹灰，其吹灰工艺流程如附图所示。

在程序运行过程中的所有故障处理及系统保护详见下面第三条的说明。

Ø远控：当吹灰程序选择远控时，可以在DCS上对管道主电动阀进行开启或关闭操作、单台启动吹灰器等。

Ø近控：当吹灰程序选择近控时，，逻辑上为DCS输出LOCAL(见控制原理图)为ON，只能在就地操作吹灰器及其它参控设备。

说明：LOCAL信号仅在“近控”这种模式下时输出才是ON，其它的模式均为OFF。

Ø单吹：当吹灰方式设为单吹或自动程序运行时改为单吹时，程序在运行到“按照设定工艺吹灰”步时，将会按照如下顺序吹灰：左->右->前->后->左->右->前->后……循环，直至所有的吹灰器吹完，如果某侧吹灰器已经吹完，则自动跳至下一侧吹灰器。

每台吹灰器吹完后步进的条件是当前运行侧吹灰器前进信号和后退信号消失达到3秒以上。

吹灰系统讲义一、吹灰的目的：就是保证锅炉受热面清洁，降低排烟热损失，防止炉内结焦、防止受热面管壁金属超温，提高传热及锅炉效率。

二、吹灰系统介绍：1、吹灰枪：二期＃5、＃6炉每台总共有126只吹灰器：其中炉膛装有76只短吹，分五层（后墙四层），折焰角处4只长吹，水平烟道处16只长吹，尾部烟道布置28只长吹（其中省煤器六只），空预器2只。

2、减温减压站:吹灰汽源来自主蒸汽系统二级减温器后管道（＃5机吹灰汽源来自壁再入口）经减温、减压站减压至1.47 1.96MPa送至吹灰汽源管道。

开机时空预器吹灰由辅汽接带。

3、自动疏水阀:吹灰开始时主汽阀开启，处于末端的疏水阀自动开启，蒸汽对管道进行加热，冷凝水排出。

当达到一定温度时，疏水阀自动关闭。

4、吹灰控制系统：#5机吹灰控制系统在集空室内，＃5马达中心设吹灰器动力柜（4台）。

＃6机吹灰系统控制由武汉锅炉自控设备公司设计，吹灰程控采用集中布置方式，吹灰器主回路控制元件安装在吹灰器动力柜中（4台），二次回路控制元件安装在程控柜中。

程控采用可编程控制器做主控机，操作元件、指示元件及模拟盘布置在程控柜上（2台）；可编程序控制器采用日本KOYO公司SU-6型，模块式结构，输入176点，输出176点，用户存储器8K，模拟显示屏、吹灰器运行状态显示及故障点显示；在控制盘可进行现场手动——自动——盘面手动切换等功能。

三、吹灰器工作过程：二期吹灰器工作过程：电源接通，吹灰枪向前移动，当吹灰枪进入炉膛一定距离后，跑车上的撞销拨动摆动块，吹灰器阀门开启，吹灰开始。

跑车继续将吹灰枪送入炉膛，行程开关达到极限位置时，电机反转，跑车带动吹灰枪后退。

退至撞销重新拨动摆动块时阀门关闭，吹灰停止。

吹灰器完成了一个吹灰过程。

吹灰枪吹灰时，一边前进（或后退），一边转动，作螺旋运动。

喷头上的两只喷嘴沿螺旋线轨迹，将两股射流向受热面，达到清吹积灰和结渣的目的。

四、着重介绍＃6炉吹灰控制系统：1、吹灰系统1）、主汽阀：设置在吹灰管路的最前端，吹灰器投运时打开，吹扫完毕后关闭，本次改造中将原MCC＃2柜的GT －0123电动主汽阀的控制移位到吹灰程控＃3柜进行控制，使吹灰系统电动一、二次门由控制系统来控制。

吹灰系统1.吹灰目的锅炉设置吹灰器是为保持受热面清洁，以始终保证良好的传热效果，对提高锅炉出力和炉膛经济安全运行有明显效果。

2.吹灰系统的构成1.吹灰介质管路部分2.吹灰设备清扫部分3.吹灰系统控制部分1.上位机：一台触屏计算机2.下位机：S7 300系列PLC卡件3.动力驱动单元MCC：各种类型的伸缩式吹灰器另外还包括主辅汽气源阀，主汽减温减压阀，疏水阀和压力变送器，压力开关，温度开关。

3.吹灰器的布置锅炉本体部分有4只长伸缩式吹灰器布置在尾部后烟井上部、高温过热器进口，24只半伸缩式吹灰器布置在对流烟道区域各受热面进口。

空气预热器烟气出口端布置1只伸缩式吹灰器。

4.吹灰流程本体部分及预热器吹灰蒸汽由二级中温过热器出口集箱接出，蒸汽温度为475℃，压力为19.23MPa，经过3″气动薄膜减压阀减压，其整定值为3.103MPa，最佳使用值取决于吹灰器投运后的各种情况再由用户按需要调整这一压力值（一般吹灰蒸汽压力设定为1.5 MPa到2.5 MPa）。

减压阀前管路上布置有一只手动截止阀和一只电动截止阀作关闭汽源用，减压阀后管路上设有一只安全阀以防吹灰蒸汽超压。

总管上还设有压力测点，监视减压阀出口压力，然后总管路分成2 路分别接至锅炉后烟井包覆前、后墙长伸缩式吹灰器、半伸缩式吹灰器以及空预器吹灰器。

为保证吹灰介质适当干度，吹灰管路中设有疏水系统，吹灰器本体部分有1个疏水点，每一疏水点疏水管道上布置有一只电动调节阀，自动疏水，为保证彻底疏水，水平管道应至少保持0.025m/m的坡度。

在吹灰管路上还设有吹灰器辅助蒸汽管路，辅助蒸汽来自设计院布置的辅助蒸汽母管，蒸汽压力为0.6～0.8MPa，温度为260℃，经过截止阀和止回阀后进入吹灰管路，辅助蒸汽与正常汽源阀门切换条件：1）锅炉负荷大于10%MCR时，触点闭合，由正常汽源减压站供汽。

2）锅炉负荷在10%MCR以下时，触点断开，由辅助汽源供汽。

5.吹灰程序的选择吹灰程序可以选择自动、远程、就地三种方式。

电厂锅炉吹灰系统组成及功能详解电厂锅炉吹灰系统组成及功能详解目前电站锅炉安装的吹灰设备主要是蒸汽吹灰器和声波吹灰器。

蒸汽吹灰器为传统吹灰器，目前使用数量最多，由于结构和介质的特点，加上高温环境的影响，吹灰枪管易发生卡涩、失灵、漏汽等现象，设备故障率相对较高，要求维护水平较高；声波吹灰器，由于能量不足（目前最大声能在140分贝左右），与灰粒的固有频率差别很大，与积灰特性不适应，吹灰效果很差，基本上不能除掉已有的积灰，只能在其吹灰时阻止积灰的产生，造成锅炉受热面积灰严重，排烟温度升高，从而大大降低了锅炉热效率。

根据火电机组多年来运行经验表明，正确使用吹灰器对防止和清除锅炉水冷壁、过热器、省煤器、空气预热器管外结渣和积灰有明显作用，对提高锅炉热效对吹灰器进行维修时，必须先切断电源，关闭吹灰器阀门前的蒸汽管路阀，以防吹灰器自行启动或其它电器事故。

1、定期检查各密封处有漏汽现象。

如有泄漏，可适当调整填料的压紧度；若调整仍无法解决的问题时，可更换填料密封圈。

当更换空心轴处的聚四氟乙烯密封圈时，V型开口应朝阀杆方向装人。

2、若阀门关闭后仍有泄漏，则表明阀座环与阀瓣的结合面磨损或变形，一般要重新研磨密封面；若密封面损坏到研磨不足以解决时，必须更换阀体。

3、定期加润滑油脂。

减速箱半处一次，启动臂、铜套处每周一次。

4、吹灰器应每年解体一次，经常检查行程开关，定期清理吹灰器上的积灰。

5、如电机负载过重，应检查吹灰枪是否弯曲。

如有弯曲应及时取出校直。

1 锅炉安装吹灰器的必要性对燃煤锅炉而言，炉膛燃烧水冷壁结焦，高温过热器及再热器挂焦，尾部受热面积灰是常见的不可避免的现象。

水冷壁结焦严重时，大渣使冷渣斗蓬住无法排渣；高温过热器和再热器结焦严重时，会使部分受热面间烟气通廊堵死；尾部受热面积灰严重时，会使过热器、再热器、省煤器、空预器传热效率降低，锅炉排烟温度升高，锅炉效率降低；受热面结焦、积灰还会引起受热面超温，加剧受热面腐蚀，缩短受热面寿命，严重时会影响锅炉的正常运行，甚至影响到巡检人员的人身安全。

吹灰程控系统操作说明操作吹灰系统有以下方式：1、空预器吹灰器的操作：当用辅汽吹灰时，需要先打开辅汽门，再关闭空预器疏水门。

（启机时候用辅汽）当用主汽吹灰时，将操作模式置于手动模式，打开主汽门和疏水门进行暖管5分钟，再关闭疏水门，无压力低信号存在，可以启动吹灰器。

2、手动操作方式：除空预器吹灰器外，所有吹灰器只能用主蒸汽进行吹灰。

启动吹灰器的条件是：将操作模式置于手动模式，打开主汽门和疏水门进行暖管5分钟，再关闭疏水门，无压力低信号存在，可以启动吹灰器。

3、程控操作方式：当锅炉负荷达到70%(画面上是70%，但实际设定为350WM)以上时，可以采用程控方式启动吹灰器，操作过程如下：将操作模式置于程控方式，再切换画面至跳步操作，切除不需要投入的或者有故障的吹灰器组或单台吹灰器。

再返回操作画面。

确认操作方式置于程控方式，>70%信号存在，无MFT信号，按下启动程控按钮即可，系统按照以下顺序自动进行运作：打开主汽门，打开疏水门进行疏水暖管，5分钟后，关闭疏水门，如无压力低信号存在时进入吹灰流程，吹灰器的动作顺序为：空预器吹灰器炉膛短伸缩吹灰器(按照吹灰器编号成对运行，待吹灰器退回原位后，启动下一对吹灰器，即IR01/IR02、IR03/IR04……IR47/IR48)，直至炉膛吹灰器动作完毕。

长伸缩吹灰器(首先启动IK01、再IK02，IK02运行完成后，再按照吹灰器编号成对运行，待吹灰器退回原位后，启动下一对吹灰器即IK03/IK04、IK05/IK06……IK29/IK30)，直至长伸缩吹灰器动作完毕。

半长伸缩吹灰器（IKEL01/IKEL02、IKEL03/IKEL04）。

半长伸缩吹灰器运行完成后，再第二次运行空预器吹灰器。

待第二次吹灰器运行完成后，进入管路系统运行，关闭主汽门，打开疏水门。

至此程控吹灰的流程结束。

整个过程都是自动完成，无需人工干预。

在进行程控运行时需要注意的是：1、 启动程控以后，不要再对正在运行的吹灰器组和吹灰器进行投入/跳步操作。

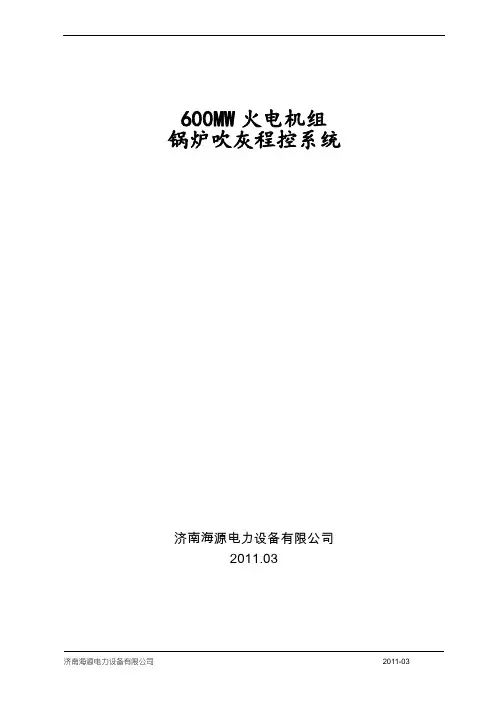

600MW火电机组锅炉吹灰程控系统济南海源电力设备有限公司2011.03济南海源电力设备有限公司2011-03目录1. 用途 (1)2. 系统构成及原理 (1)3. 安装、调试 (4)4. 使用、维护及注意事项 (7)5. 设备清单及报价 (9)1. 用途吹灰系统是电站锅炉不可缺少的辅助设备。

吹灰系统用于清除锅炉水冷壁、过热器、再热器、省煤器管道及空气预热器受热面的结焦、积灰，保证受热面清洁，提高锅炉热效率。

吹灰程控系统是专为燃煤电站锅炉吹灰而配置的程控装置。

2. 系统构成及原理2.1 本系统控制主机采用Modicon TSX Quantum系列可编程控制器（PLC）。

通过对进汽门、减压站、疏水门及炉膛吹灰器（以下简称炉吹）、长伸缩吹灰器（以下简称长吹）、回转式空预器吹灰器（以下简称空预吹）的开、关和进、退控制，完成吹灰工作。

本系统设置了受控设备过负载、长吹过电流、禁止吹灰、运行超时、启动失败、介质压力低、介质流量低、PLC故障等保护功能；设置了自动、手动等操作功能。

2.2 吹灰程控系统主要由受控设备和控制装置组成。

受控设备构成及编号见表及附图1：2.2.1 控制柜（1）上位机上位工控机安装在控制柜内，显示器及键盘安装在控制柜门面上，用操作显示画面来实现对吹灰系统的控制，同时显示吹灰系统所有受控设备的各种运行状态、故障保护状态及程控装置自身的工作状态。

（2）可编程控制器Modicon TSX Quantum系列可编程控制器（PLC）由①电源模块、②CPU模块、③I/O模块、④机架、⑤与上位机连接的RS-232通讯电缆组成。

CPU模块上留有与DCS通讯的RS485以及以太网络通讯接口。

（3）控制电源开关(Q1)控制电源开关由低压断路器、欠压保护附件、报警触点组成，如果电网欠电压超过保护值，则低压断路器自动脱扣，同时送出控制电源故障接点信号给DCS系统，为保证系统安全，操作人员需立即处理该故障。

（4）中间继电器控制柜内有中间继电器，继电器上贴有相应的命名标签。
