ROSEHA版本更新说明

RoseHA操作指导部门：北京文德荣达技术部拟制日期：2011年5月1. ROSEHA双机软件介绍1.1. 关于ROSEz美国Rose公司是硅谷一家专业从事数据高可用软件的公司，可提供NT、SCO、Linux、SUN Solaris下双机热备份软件。

z美国ROSE公司在国内有办事处，并有很强的开发能力，能为用户提供及时便捷的服务，甚至能根据用户的需求进行特定的开发。

1.2. ROSEHA双机系统解决问题避免了主机的单点故障避免了网络的单点故障避免了用户应用的单点故障实现了用户业务的高可用1.3. ROSE HA软件特点z开放性™支持多种操作系统•WindowsNT/2000、SCOopenserver、SCOUnixware、Linux、SUN Solaris™支持各种主流数据库•MS-SQL、Oracle 、Informix、Sybase、Lotus、DB2等™支持的网络协议•TCP/IP、NetBEUIz易用性™接近于零系统资源占用™两台主机配置无需相同™提供友好的GUI管理界面•有关ROSE HA的配置都可以在GUI中完成•服务器、私用网、资源对象的的状态都可通过GUI进行监控™Job的创建、删除等操作只需在一台Server上完成•创建Job时，会检查所设的参数是否正确，防止错误3™远程管理z可靠性™快速反映•错误检测时间在毫秒级•故障切换及恢复时间很短™支持多条心跳线•RS-232、TCP/IP™软件后台运行•可随时中断GUI管理界面而不影响Server的运行™自动侦测、自动切换、自动恢复™实时监控™如果所有的私用网均失效服务器仍然可以通过公用网检测对方服务器的可用性.•如果对方服务器仍然可用，不触发切换动作•如果对方服务器不可用，立即触发切换动作1.4. ROSE HA软件组成z HA管理进程（HA Manager）™Rose ha的核心程序™功能：初始化系统配置，连接来自HA代理的信息，并通过私用网与其它服务器的HA管理进程通信，协调运行服务器与备份服务器间的关系。

RoseHA（for Linux）快速安装配置指南目录1. 安装前的准备工作 (3)2. 安装RoseHA软件包 (3)3. 运行RoseHA (4)一、准备RoseHA的运行环境 (4)二、运行RoseHA后台核心进程 (5)4. RoseHA工具 (5)一、运行RoseHA的GUI配置管理监控程序 (5)二、客户端远程管理RoseHA (6)5. 配置RoseHA (7)一、输入口令与RoseHA后台进程建立联系 (7)二、在GUI管理工具中输入License (7)三、创建心跳线 (8)四、AutoGet获得对方网卡信息 (9)6. 在RoseHA中配置应用服务资源 (10)1.安装前的准备工作A.确定主机、磁盘阵列的型号。

操作系统的版本，数据库的类型版本，卷管理软件的类型版本。

网卡（网口）的数量类型及用途，RS232串行口的数量及用途。

B.确定主机与磁盘阵列，网卡，RS232串行口的物理连接正确无误。

直连的网卡，RS232串行口均应该采用交叉线连接。

关于RS232串口线的做法是:如果两端都是 9 pin 的接头, 则 pin 2 (RD), pin 3 (TD) 交叉反接, pin 5 (GND)直连, 其它 pin 不连接:DB9 DB91 GND --------- 1 GND2 RD ---------3 TD3 TD --------- 2 RD5 GND --------- 5 GNDC.确定两台主机均能访问到相同的共享磁盘设备，注意有一些卷管理软件要求同一个共享磁盘设备在两台主机上必须使用相同的设备名称。

D.确定数据库已经安装完成，并且分别在两台主机上均能够独立的正常启动和停止，客户端能够正常访问数据库。

并且两台主机数据库用户和组必须一样，以及root用户的配置文件，和一些内核参数的修改。

并配合HA安装时，服务使用的活动IP是否已经加入到了/etc/hosts文件中。

2.安装RoseHA软件包A.将RoseHA安装介质CDROM放入主机光驱，系统一般会自动mount(手工mount 光盘的命令是：mount /dev/cdrom /mnt/cdrom)。

RoseHA安装操作指南一、安装前的准备1、确定两台（或多台）服务器的操作系统以及相应的补丁2、确定每台服务器上的两块网卡都能正常连通，磁盘阵列与主机连通正常3、每台服务器上的共享分区或卷必须保持完全一致并且都可以进行读写操作4、每台主机都要是相同的管理员账号登陆并且密码要一样（口令不能为空）5、连接心跳的网卡必须优先级最高二、安装步骤1、放入光盘，执行光盘中Setup.exe，如下图：2、点Next3、这儿是让你输入和组织，可以随便填一个，然后点Next4、安装过程中就这一步需要改动，输入本机计算机名称和另一台计算机名称，上面填本机的，下面填另一台机器，在另一台机器上也一样，只不过反过来5、点击Next后出现让你选择安装位置的选项，这跟其他软件一样，你可以默认也可以选择别的目录，这得根据需求而定，在这里我选择了默认6.一直点击Next出现安装的进度如下图所示7.出现完成的界面，点击Close即可安装到这里就结束了下面是来配置1.从开始菜单里的程序里找到Rose Ha，打开之后出现如下图所示界面2.点左上角的蓝色箭头，将他启动，点击之后会弹出一下对话框，选择本地计算机名然后点击ok3.获取ROSE HA License Codes在Cluster Administration T ool 下，下拉TOOLS 菜单，单击License 即可•记下HOST ID 号，按OK 即可，用HostID申请完License后填入一下对话框中，点击OK即可（两台电脑都得填）3.从Private Net 下拉菜单中选择TCP/IP Socket进行心跳的配置，在这里我配置了两条条心跳，如图所示:4.点击Tools菜单下的Get NIC Information，然后点击确定5.在“ view ” 的下拉菜单中选择“Resource Object “，进行ROSE HA 的配置6.开始创建资源，这里首先创建IP资源，操作如下7.输入一个虚拟IP，这个IP是用来向外提供服务的，所以这地方要注意子网掩码和需要绑定的两个真实IP。

RoseHA 9.0 for Windows维护手册(v2.0)2015-04目录一、RoseHA集群的部署要求 (1)1.1 RoseHA集群的拓扑结构 (1)1.2 RoseHA的私网心跳和公网配置 (1)1.3 网络IP的配置方式 (2)1.4 共享磁盘阵列的准备 (2)1.5 操作系统配置 (3)1.6 RoseHA双机部署的步骤 (3)二、RoseHA基本操作 (4)2.1 如何添加RoseHA的节点 (4)2.2 查看版本信息 (4)2.3 如何带入、带出、切换 (5)2.4 离线功能 (6)2.5 如何删除资源组 (6)三、RoseHA界面、连线及图标含义 (6)3.1 RoseHA管理工具主界面 (6)3.2 RoseHA 服务器集群属性图标 (7)3.3 RoseHA工具栏快捷操作工具图标 (8)3.4 RoseHA群集资源状态图标 (8)3.5 RoseHA资源组运行状态图标 (10)四、RoseHA维护和管理 (11)4.1 如何替换永久授权License (11)4.2 日常维护中，重要的注意事项 (12)4.3 如何获取现场的RoseHA配置和日志信息 (12)4.4 RoseHA服务启动和停止 (13)4.5 怎样更新业务系统、服务器移机？ (13)4.6 资源配置完成后，怎么修改服务器的公网IP？ (15)4.7 RoseHA中怎样启动/停止资源？ (17)4.8 带入或切换卷资源失败的情况分析 (17)4.9 带入主机别名资源失败 (18)4.10 断电后开机顺序 (18)4.11 清除错误标记 (18)4.12 RoseHA为什么会自动切换资源？ (19)4.13 维护群集系统时，需要暂停群集软件的管理和监控 (19)4.14 手动执行切换资源操作，为什么切换失败？ (19)4.15 群集关机顺序？ (20)4.16 群集启动顺序？ (20)4.17 如何配置系统自带的防火墙？ (20)4.18 创建心跳线以后，心跳图标状态为error (23)4.19 创建文件共享资源时，没有显示共享目录 (24)4.20 RoseHA的高可用资源是否都需要配置 (24)4.21 应用服务切换之后客户端访问不了虚拟IP (24)五、常见问题 (25)5.1 RoseHA的管理账户admin (25)5.2 掉电后，共享卷未及时挂载？ (26)5.3 更换服务器或重装操作系统后，如何同步配置？ (26)5.4 仅能一台服务器联机共享磁盘，如何操作？ (26)5.5 应用服务的资源类型 (26)5.6 仲裁磁盘是否必须配置？ (26)5.7 仲裁磁盘是否有大小限制？ (26)5.8 RoseHA部署后，在上线前哪些验证操作？ (26)5.9 RoseHA集群，什么情况下会进行切换? (27)5.10 RoseHA部署环境是否需要域环境？ (27)一、RoseHA集群的部署要求1.1 RoseHA集群的拓扑结构RoseHA集群环境的拓扑结构，如下图所示。

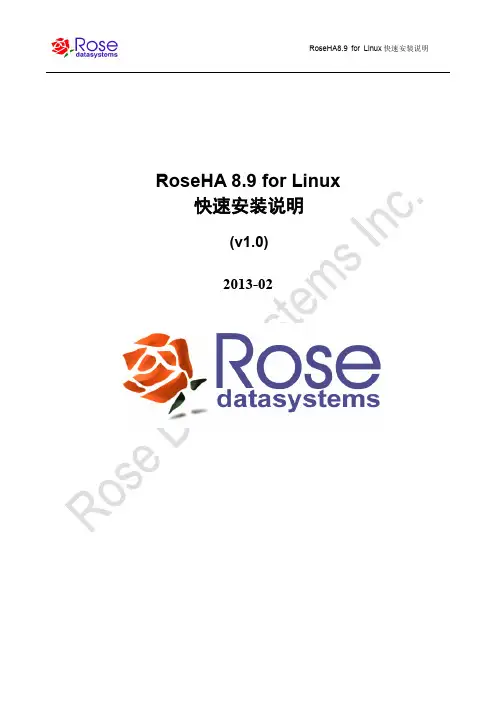

RoseHA 8.9 for Linux 快速安装说明(v1.0)2013-02目录一部署准备和要求 (1)1RoseHA集群的拓扑结构 (1)2硬件和系统环境准备 (1)3应用服务部署要求 (4)4数据安全要求 (4)二软件的安装与卸载 (5)1安装RoseHA (5)2RoseHA服务 (7)3卸载RoseHA (8)4启动RoseHA控制中心界面 (10)5创建群集 (12)6创建应用资源 (15)7手工测试脚本 (26)三管理资源组 (28)1带入资源组 (28)2切换资源组 (29)3带出资源组 (30)4修改资源组 (31)5删除资源组 (32)四测试资源 (33)1手动切换 (33)2关机测试 (33)3拔线测试 (34)4杀进程测试 (34)五工具的使用 (35)1帮助文档 (35)2文本界面管理工具 (35)3日志查看 (36)一部署准备和要求1 RoseHA集群的拓扑结构RoseHA集群环境的拓扑结构，如下图所示。

如上图所示，RoseHA集群硬件结构主要包括两台硬件服务器A和B，以及一台磁盘阵列。

2 硬件和系统环境准备1) 网络和心跳配置准备RoseHA高可用集群至少需要配置2组直连心跳线，以防止心跳的单点故障，心跳线类型支持TCP/IP Socket类型和RS232类型。

具体的接入方式说明如下：如果每台服务器有三片以上的物理网卡，则其中一片网卡连接交换机并用于配置集群的公网，其它两片网卡采用网线将两台服务器直连并用于配置两组冗余的私网心跳。

如果物理条件允许，还可以再添加一条RS232串口心跳线直连两台服务器并配置RS232类型心跳，以实现不同类型的心跳通信，提高心跳通信的可靠性。

推荐用户采用此配置方式。

如果每台服务器仅有两片物理网卡，则其中一片网卡连接交换机并用于配置集群的公网，另一片网卡采用网线将两台服务器直连并配置为其中一条心跳；并且，必须再添加一条直连的RS232串口心跳线，以实现冗余的直连心跳。

RoseHA for Linux安装使用维护简易指南目录一 RoseHA快速安装与配置说明 (3)二 RoseHA使用注意事项 (3)1 RoseHA硬件环境要求 (3)2 心跳线的设置 (4)3共享磁盘的配置 (4)4应用服务的配置 (4)4.1脚本说明 (4)4.2手动测试 (4)三常见问题及解决办法 (6)1管理RoseHA的密码忘记 (6)2 输入license以后，报set license error (6)3 输入license后，报license无效或过期 (7)4 如何替换永久license地址？是否需要带出 (7)5 连接RoseHA的界面后没有反应 (7)6 socket心跳线创建完成后状态为Error（线为红色） (7)7 RS232心跳线创建完成后状态为Error（线为红色） (7)8 资源带入以后，来回切换 (8)9 Redhat 5.0x系统，关机以后没有切换 (8)10 卷是用卷管理软件映射的，在HA配置界面无法配置 (8)四异常情况处理 (8)1 发生断电后的处理 (9)2 网卡故障处理 (9)3 共享盘故障处理 (9)4 Job故障处理 (9)5 发生切换不成功后Job bringout故障 (9)6 公网交换机或集线器断电后的处理 (10)7 安装配置完成后，修改系统IP地址或更换网卡的处理 (10)五备注 (10)一 RoseHA快速安装与配置说明本文档以配置Oracle为例（其他应用服务也可参照本文档），主要说明RoseHA for Linux 在安装配置和维护中一些注意事项和常见异常处理方法，关于RoseHA安装及安装后如何启动服务配置应用服务的详细操作，请参照《RoseHA 8.0 for Linux快速安装配置文档》和《RoseHA 8.0 for Linux Oracle 11g配置文档》。

二 RoseHA使用注意事项1 RoseHA硬件环境要求A.确定主机、磁盘阵列的型号。

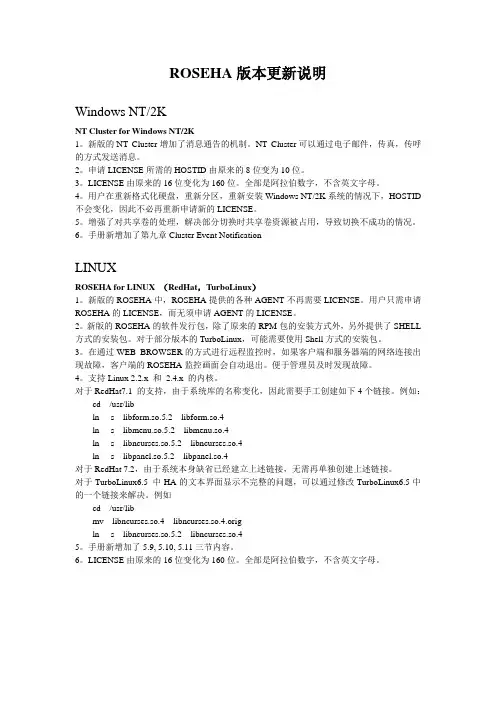

ROSEHA版本更新说明Windows NT/2KNT Cluster for Windows NT/2K1。

新版的NT Cluster增加了消息通告的机制。

NT Cluster可以通过电子邮件，传真，传呼的方式发送消息。

2。

申请LICENSE所需的HOSTID由原来的8位变为10位。

3。

LICENSE由原来的16位变化为160位。

全部是阿拉伯数字，不含英文字母。

4。

用户在重新格式化硬盘，重新分区，重新安装Windows NT/2K系统的情况下，HOSTID 不会变化，因此不必再重新申请新的LICENSE。

5。

增强了对共享卷的处理，解决部分切换时共享卷资源被占用，导致切换不成功的情况。

6。

手册新增加了第九章Cluster Event NotificationLINUXROSEHA for LINUX （RedHat，TurboLinux）1。

新版的ROSEHA中，ROSEHA提供的各种AGENT不再需要LICENSE。

用户只需申请ROSEHA的LICENSE，而无须申请AGENT的LICENSE。

2。

新版的ROSEHA的软件发行包，除了原来的RPM包的安装方式外，另外提供了SHELL 方式的安装包。

对于部分版本的TurboLinux，可能需要使用Shell方式的安装包。

3。

在通过WEB BROWSER的方式进行远程监控时，如果客户端和服务器端的网络连接出现故障，客户端的ROSEHA监控画面会自动退出。

便于管理员及时发现故障。

4。

支持Linux 2.2.x 和2.4.x 的内核。

对于RedHat7.1 的支持，由于系统库的名称变化，因此需要手工创建如下4个链接。

例如：cd /usr/libln -s libform.so.5.2 libform.so.4ln -s libmenu.so.5.2 libmenu.so.4ln -s libncurses.so.5.2 libncurses.so.4ln -s libpanel.so.5.2 libpanel.so.4对于RedHat 7.2，由于系统本身缺省已经建立上述链接，无需再单独创建上述链接。
