加工精度概述及加工原理误差和调整误差

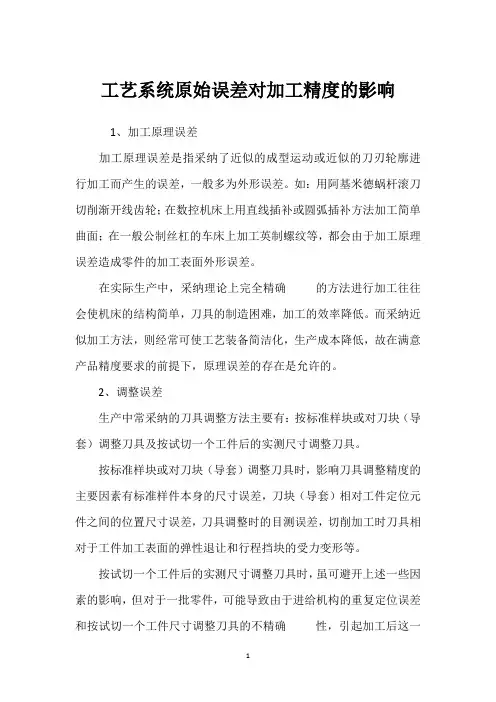

工艺系统原始误差对加工精度的影响1、加工原理误差加工原理误差是指采纳了近似的成型运动或近似的刀刃轮廓进行加工而产生的误差，一般多为外形误差。

如：用阿基米德蜗杆滚刀切削渐开线齿轮；在数控机床上用直线插补或圆弧插补方法加工简单曲面；在一般公制丝杠的车床上加工英制螺纹等，都会由于加工原理误差造成零件的加工表面外形误差。

在实际生产中，采纳理论上完全精确的方法进行加工往往会使机床的结构简单，刀具的制造困难，加工的效率降低。

而采纳近似加工方法，则经常可使工艺装备简洁化，生产成本降低，故在满意产品精度要求的前提下，原理误差的存在是允许的。

2、调整误差生产中常采纳的刀具调整方法主要有：按标准样块或对刀块（导套）调整刀具及按试切一个工件后的实测尺寸调整刀具。

按标准样块或对刀块（导套）调整刀具时，影响刀具调整精度的主要因素有标准样件本身的尺寸误差，刀块（导套）相对工件定位元件之间的位置尺寸误差，刀具调整时的目测误差，切削加工时刀具相对于工件加工表面的弹性退让和行程挡块的受力变形等。

按试切一个工件后的实测尺寸调整刀具时，虽可避开上述一些因素的影响，但对于一批零件，可能导致由于进给机构的重复定位误差和按试切一个工件尺寸调整刀具的不精确性，引起加工后这一批零件尺寸分散和分布中心位置的偏离。

为进一步提高对一批工件尺寸分布中心位置推断的精确性，可采纳多试切几个工件（如n个）取平均值的方法。

按多次重复测量原理，由于推断不准而引起的刀具调整误差，试切1个时,△p=3σ（σ为加工误差的标准差）；试切n个时，可下降到。

此外，机床微量进给误差（爬行）也是影响调整精度的重要因素。

3、机床误差在工艺系统中，机床是为切削加工供应运动和动力的，机床原有误差对加工精度的影响最为显著，也最为简单，其内容将在4.3节介绍。

4、刀具误差采纳定尺寸刀具（如钻头、铰刀、键槽铣刀、圆孔拉刀等）时，刀具的尺寸直接影响工件的尺寸精度。

采纳展成刀具（如齿轮滚刀、插齿刀等）加工时，刀具切削刃的几何外形及有关尺寸误差也会影响工件的加工精度。

加工精度与加工误差基本知识1 概述1.1 加工精度与加工误差加工精度是指零件加工后的实际几何参数(尺寸、形状和位置)与理想几何参数的符合程度。

实际加工不可能做得与理想零件完全一致，总会有大小不同的偏差，零件加工后的实际几何参数对理想几何参数的偏离程度，称为加工误差。

1.2 原始误差由机床、夹具、刀具和工件组成的机械加工工艺系统(简称工艺系统)会有各种各样的误差产生，这些误差在各种不同的具体工作条件下都会以各种不同的方式(或扩大、或缩小)反映为工件的加工误差。

工艺系统的原始误差主要有工艺系统的几何误差、定位误差、工艺系统的受力变形引起的加工误差、工艺系统的受热变形引起的加工误差、工件内应力重新分布引起的变形以及原理误差、调整误差、测量误差等。

1.3 研究机械加工精度的方法研究机械加工精度的方法分析计算法和统计分析法。

2 工艺系统集合误差2.1 机床的几何误差加工中刀具相对于工件的成形运动一般都是通过机床完成的，因此，工件的加工精度在很大程度上取决于机床的精度。

机床制造误差对工件加工精度影响较大的有：主轴回转误差、导轨误差和传动链误差。

机床的磨损将使机床工作精度下降。

2.1.1 主轴回转误差机床主轴是装夹工件或刀具的基准，并将运动和动力传给工件或刀具，主轴回转误差将直接影响被加工工件的精度。

主轴回转误差是指主轴各瞬间的实际回转轴线相对其平均回转轴线的变动量。

它可分解为径向圆跳动、轴向窜动和角度摆动三种基本形式。

产生主轴径向回转误差的主要原因有：主轴几段轴颈的同轴度误差、轴承本身的各种误差、轴承之间的同轴度误差、主轴绕度等。

但它们对主轴径向回转精度的影响大小随加工方式的不同而不同。

产生轴向窜动的主要原因是主轴轴肩端面和轴承承载端面对主轴回转轴线有垂直度误差。

不同的加工方法，主轴回转误差所引起的的加工误差也不同。

在车床上加工外圆和内孔时，主轴径向回转误差可以引起工件的圆度和圆柱度误差，但对加工工件端面则无直接影响。

1.什么是加工精度和加工误差？两者含义有何异同？加工精度都包括哪些方面？答：加工精度是指零件加工后的实际几何参数与理想零件的几何参数相符合的程度。

加工误差是指零件加工后的实际几何参数与理想零件的几何参数偏离程度。

它们都是和理想零件的比较结果，但加工精度考虑是符合程度，而加工误差考虑的是偏离程度。

加工精度包括尺寸精度、形状精度、位置精度。

2.获得零件尺寸精度、形状精度和位置精度的方法有哪些？答：获得零件尺寸精度的方法（1）试切法。

（2）调整法。

（3）定尺寸精度法。

（4）自动控制法。

获得形状精度的方法（1）轨迹法。

（2）成形法。

（3）展成法。

获得位置精度的方法（1）多次装夹加工时，依靠夹具的正确定位。

（2）工件一次装夹多个表面时，依靠机床的精度来保证。

3.影响加工精度的因素有哪些？答：1）原理误差。

2）安装误差。

3）测量误差和调整误差。

4）机床、夹具、刀具的制造精度和磨损。

5）机床、夹具、刀具、工件的受力变形。

6）机床、刀具、工件的受热变形。

4.何谓“原理误差”？它对零件加工的精度有何影响？答：原理误差是因利用近似加工原理或近似的刀具切削刃形状而产生的误差。

5.什么是主轴回转精度？其对加工精度有哪些影响？6.普通车床主轴前端锥孔或三爪卡盘夹爪的定心表面，出现过大的径向跳动时，常在刀架上安装内圆磨头进行自磨自的修磨加工，修磨后的定心表面，其径向跳动量确实大为减小，试问：（1）修磨后是否提高了主轴回转精度？为什么？（2）在机床主轴存在几何偏心的情况下，以精车过的轴套工件的外圈定位来精车轴套内孔时，会产生怎样的加工误差？7.提高机床主轴回转精度有哪些途径？在实际生产中转移主轴回转误差常用的工艺方法有哪些？8.何谓误差敏感方向？试举例说明导轨误差在不同机床上的误差敏感方向？9.。

影响机械加工精度的主要因素分析加工精度是指零件加工后的几何参数（尺寸、几何形状和相互位置）的实际值与理想值之间的符合程度。

而实际值与理想值之间的偏离程度（即差异）则为加工误差，加工误差的大小反映了加工精度的高低。

1、影响机械加工精度的主要因素（1）工艺系统的几何误差1）加工原理误差加工原理误差是指采用了近似的成形运动或近似形状的刀具进行加工而产生的误差。

比如，数控机床一般只具有直线和圆弧插补功能，因而即便是加工一条平面曲线，也必须用许多很短的折线段或圆弧去逼近它，刀具连续地将这些小线段加工出来，也就得到了所需的曲线形状。

逼近的精度可由每条线段的长度来控制。

因此，在曲线或曲面的数控加工中，刀具相对于工件的成形运动是近似的。

进一步地说，数控机床在做直线或圆弧插补时，是利用平行坐标轴的小直线段来逼近理想直线或圆弧的，这里存在着加工原理误差。

但由于数控机床的脉冲当量可以使这些小直线段很短，逼近的精度很高，事实上数控加工可以达到很高的加工精度。

又如，滚齿用的齿轮滚刀有两种误差：一是为了制造方便，采用阿基米德蜗杆或法向直廓蜗杆代替渐开线基本蜗杆而产生的刀刃齿廓形状误差；二是由于滚刀刀齿有限，实际上加工出的齿形是一条由微小折线段组成的曲线，它与理论上的光滑渐开线有一定的差异。

这里也存在着加工原理误差。

用近似的成形运动或近似形状的刀具虽然会带来加工原理误差，但往往可以简化机床结构或刀具形状，以提高生产率。

因此，只要这种方法产生的误差不超过允许的范围，往往比准确的加工方法能获得更好的经济效益，在生产中仍然得到了广泛的应用。

2）机床误差机床误差是由机床的制造、安装误差和使用中的磨损造成的。

在机床的各类误差中，对工件加工精度影响较大的主要是主轴回转误差和导轨误差。

机床主轴是带动工件或刀具回转，产生主要切削运动的重要零件。

其回转运动精度是机床主要精度指标之一，主轴回转误差主要影响零件加工表面的几何形状精度、位置精度和表面粗糙度。

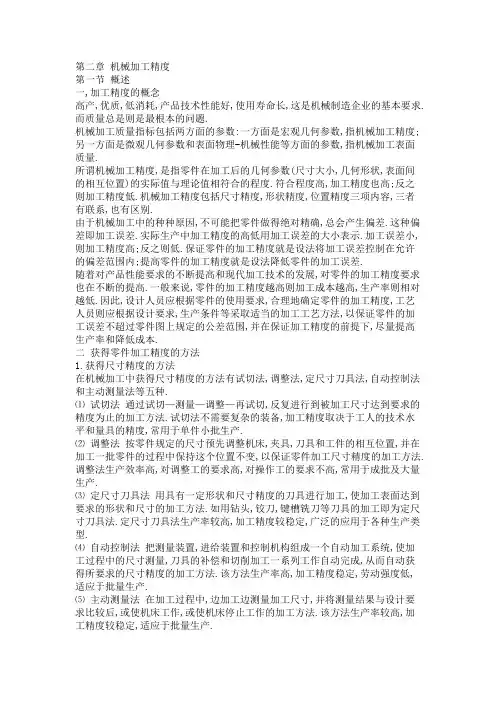

第二章机械加工精度第一节概述一,加工精度的概念高产,优质,低消耗,产品技术性能好,使用寿命长,这是机械制造企业的基本要求.而质量总是则是最根本的问题.机械加工质量指标包括两方面的参数:一方面是宏观几何参数,指机械加工精度;另一方面是微观几何参数和表面物理-机械性能等方面的参数,指机械加工表面质量.所谓机械加工精度,是指零件在加工后的几何参数(尺寸大小,几何形状,表面间的相互位置)的实际值与理论值相符合的程度.符合程度高,加工精度也高;反之则加工精度低.机械加工精度包括尺寸精度,形状精度,位置精度三项内容,三者有联系,也有区别.由于机械加工中的种种原因,不可能把零件做得绝对精确,总会产生偏差.这种偏差即加工误差.实际生产中加工精度的高低用加工误差的大小表示.加工误差小,则加工精度高;反之则低.保证零件的加工精度就是设法将加工误差控制在允许的偏差范围内;提高零件的加工精度就是设法降低零件的加工误差.随着对产品性能要求的不断提高和现代加工技术的发展,对零件的加工精度要求也在不断的提高.一般来说,零件的加工精度越高则加工成本越高,生产率则相对越低.因此,设计人员应根据零件的使用要求,合理地确定零件的加工精度,工艺人员则应根据设计要求,生产条件等采取适当的加工工艺方法,以保证零件的加工误差不超过零件图上规定的公差范围,并在保证加工精度的前提下,尽量提高生产率和降低成本.二获得零件加工精度的方法1.获得尺寸精度的方法在机械加工中获得尺寸精度的方法有试切法,调整法,定尺寸刀具法,自动控制法和主动测量法等五种.⑴ 试切法通过试切—测量—调整—再试切,反复进行到被加工尺寸达到要求的精度为止的加工方法.试切法不需要复杂的装备,加工精度取决于工人的技术水平和量具的精度,常用于单件小批生产.⑵ 调整法按零件规定的尺寸预先调整机床,夹具,刀具和工件的相互位置,并在加工一批零件的过程中保持这个位置不变,以保证零件加工尺寸精度的加工方法.调整法生产效率高,对调整工的要求高,对操作工的要求不高,常用于成批及大量生产.⑶ 定尺寸刀具法用具有一定形状和尺寸精度的刀具进行加工,使加工表面达到要求的形状和尺寸的加工方法.如用钻头,铰刀,键槽铣刀等刀具的加工即为定尺寸刀具法.定尺寸刀具法生产率较高,加工精度较稳定,广泛的应用于各种生产类型.⑷ 自动控制法把测量装置,进给装置和控制机构组成一个自动加工系统,使加工过程中的尺寸测量,刀具的补偿和切削加工一系列工作自动完成,从而自动获得所要求的尺寸精度的加工方法.该方法生产率高,加工精度稳定,劳动强度低,适应于批量生产.⑸ 主动测量法在加工过程中,边加工边测量加工尺寸,并将测量结果与设计要求比较后,或使机床工作,或使机床停止工作的加工方法.该方法生产率较高,加工精度较稳定,适应于批量生产.2.获得几何形状精度的方法在机械加工中获得几何精度的方法有轨迹法,成形法,仿形法和展成法等四种.⑴ 轨迹法依靠刀尖运动轨迹来获得形状精度的方法.刀尖的运动轨迹取决于刀具和工件的相对成形运动,因而所获得的形状精度取决成形运动的精度.普通车削,铣削,刨削和磨削等均为刀尖轨迹法.⑵ 成形法利用成形刀具对工件进行加工的方法.成形法所获得的形状精度取决于成形刀具的形状精度和其他成形运动精度.用成形刀具或砂轮进行车,铣,刨 ,磨,拉等加工的均为成形法.⑶ 仿形法:刀具依照仿形装置进给获得工件形状精度的方法.如使用仿形装置车手柄,铣凸轮轴等.⑷ 展成法又称为范成法,它是依据零件曲面的成形原理,通过刀具和工件的展成切削运动进行加工的方法.展成法所得的被加工表面是刀刃和工件在展成运动过程中所形成的包络面,刀刃必须是被加工表面的共轭曲线.所获得的精度取决于刀刃的形状和展成运动的精度.滚齿,插齿等均为展成法.3.获得位置精度的方法工件的位置精度取决于工件的安装(定位和夹紧)方式及其精度.获得位置精度的方法有:⑴ 找正安装法找正是用工具和仪表根据工件上有关基准,找出工件有关几何要素相对于机床的正确位置的过程.用找正法安装工件称为找正安装,找正安装又可分为:1)划线找正安装即用划针根据毛坯或半成品上所划的线为基准找正它在机床上正确位置的一种安装方法.2)直接找正安装即用划针和百分表或通过目测直接在机床上找正工件正确位置的安装方法.此法的生产率较低,对工人的技术水平要求高,一般只用于单件小批生产中.⑵ 夹具安装法夹具是用以安装工件和引导刀具的装置.在机床上安装好夹具,工件放在夹具中定位,能使工件迅速获得正确位置,并使其固定在夹具和机床上.因此,工件定位方便,定位精度高且稳定,装夹效率也高.⑶ 机床控制法利用机床本身所设置的保证相对位置精度的机构保证工件位置精度的安装方法.如坐标镗床,数控机床等.第二节影响加工精度的因素及其分析在机械加工过程中,机床,夹具,刀具和工件组成了一个完整的系统,称为工艺系统.工件的加工精度问题也就涉及到整个工艺系统的精度问题.工艺系统中各个环节所存在的误差,在不同的条件下,以不同的程度和方式反映为工件的加工误差,它是产生加工误差的根源,因此工艺系统的误差被称为原始误差,如表2-1所示.原始误差主要来自两方面:一方面是在加工前就存在的工艺系统本身的误差(几何误差),包括加工原理误差,机床,夹具,刀具的制造误差,工件的安装误差,工艺系统的调整误差等;另一方面是加工过程中工艺系统的受力变形,受热变形,工件残余应力引起的变形和刀具的磨损等引起的误差,以及加工后因内应力引起的变形和测量引起的误差等.下面即对工艺系统中的各类原始误差分别进行阐述. 表2-1 原始误差一,加工原理误差加工原理误差是指采用了近似的成形运动或近似的刀刃轮廓进行加工而产生的误差.生产中采用近似的加工原理进行加工的例子很多,例如用齿轮滚刀滚齿就有两种原理误差:一种是为了滚刀制造方便,采用了阿基米德蜗杆或法向直廓蜗杆代替渐开线蜗杆而产生的近似造形误差;另一种是由于齿轮滚刀刀齿数有限,使实际加工出的齿形是一条由微小折线段组成的曲线,而不是一条光滑的渐开线.采用近似的加工方法或近似的刀刃轮廓,虽然会带来加工原理误差,但往往可简化工艺过程及机床和刀具的设计和制造,提高生产率,降低成本,但由此带来的原理误差必须控制在允许的范围内二,工艺系统的几何误差1.机床几何误差机床几何误差包括机床本身各部件的制造误差,安装误差和使用过程中的磨损引起的误差.这里着重分析对加工影响较大的主轴回转误差,机床导轨误差以及传动链误差.⑴ 机床主轴误差机床主轴是用来安装工件或刀具并将运动和动力传递给工件或刀具的重要零件,它是工件或刀具的位置基准和运动基准,它的回转精度是机床精度的主要指标之一,其误差直接影响着工件精度的高低.1)主轴回转误差为了保证加工精度,机床主轴回转时其回转轴线的空间位置应是稳定不变的,但实际上由于受主轴部件结构,制造,装配,使用等种种因素的影响,主轴在每一瞬时回转轴线的空间位置都是变动的,即存在着回转误差.主轴回转轴心线的运动误差表现为纯径向跳动,轴向窜动和角度摆动三种形式,如图2-1所示.(沿用吴拓主编《机械制造工程》(第2版)机械工业出版社2005年9月图3-18) 图2-1 主轴回转轴线的运动误差机床的主轴是以其轴颈支承在床头箱前后轴承内的,因此影响主轴回转精度的主要因素是轴承精度,主轴轴颈精度和床头箱主轴承孔的精度.如果采用滑动轴承,则影响主轴回转精度的主要因素是主轴颈的圆度,与其配合的轴承孔的圆度和配合间隙.不同类型的机床其主轴回转误差所引起的加工误差的形式也会不同.对于工件回转类机床(如车床,内,外圆磨床),因切削力的方向不变,主轴回转时作用在支承上的作用力方向也不变,因而主轴颈与轴承孔的接触点的位置也是基本固定的,即主轴颈在回转时总是与轴承孔的某一段接触,因此轴承孔的圆度误差对主轴回转精度的影响较小,而主轴颈的圆度误差则影响较大;对于刀具回转类机床(如镗床,钻床),因切削力的方向是变化的,所以轴承孔的圆度误差对主轴回转精度的影响较大,而主轴颈的圆度误差影响较小.2)主轴回转误差的敏感方向不同类型的机床,主轴回转误差的敏感方向是不同的.工件回转类机床的主轴回转误差的敏感方向,如图2-2所示,在车削圆柱表面,当主轴在Y方向存在误差Δy时,则此误差将是1：1地反映到工件的半径方向上去(ΔRy=Δy).而在Z方向存在误差Δz时,反映到工件半径方向上的误差为ΔRz.其关系式为R02十Δz2=(R0十ΔRz)2=R02十2R0·ΔRz十ΔRz2因ΔRz2很小,可以忽略不计,故此式化简后得ΔRz≈Δz2/(2R0)<<Δy (2—1)所以Δy所引起的半径误差远远大于由Δz所引起的半径误差.我们把对加工精度影响最大的那个方向称为误差的敏感方向,把对加工精度影响最小的那个方向称为误差的非敏感方向.(沿用吴拓主编《机械制造工程》(第2版)机械工业出版社2005年9月图3-19) 图2-2 车外圆的敏感方向刀具回转类机床的主轴回转误差的敏感方向,如镗削时,刀具随主轴一起旋转,切削刃的加工表面的法向随刀具回转而不断变化,因而误差的敏感方向也在不断变化.⑵ 机床导轨误差床身导轨既是装配机床各部件的基准件,又是保证刀具与工件之间导向精度的导向件,因此导轨误差对加工精度有直接的影响.导轨误差分为: 1)导轨在水平面内的直线度误差Δy 这项误差使刀具产生水平位移,如图2-3所示,使工件表面产生的半径误差为ΔRy,ΔRy=Δy,使工件表面产生圆柱度误差(鞍形或鼓形).2)导轨在垂直平面内的直线度误差Δz 这项误差使刀具产生垂直位移,如图2-4所示,使工件表面产生的半径误差为ΔRz,ΔRz≈Δz2/(2R0),其值甚小,对加工精度的影响可以忽略不计;但若在龙门刨这类机床上加工薄长件,由于工件刚性差,如果机床导轨为中凹形,则工件也会是中凹形.3)前后导轨的平行度误差当前后导轨的不平行,存在扭曲时,刀架产生倾倒,刀尖相对于工件在水平和垂直两个方向上发生偏移,从而影响加工精度.如图2-5所示,在某一截面内,工件加工半径误差为:ΔR≈Δy=δ (2—2)式中:H——车床中心高B——导轨宽度Δ——前后导轨的最大平行度误差(沿用吴拓主编《机械制造工程》(第2版)机械工业出版社2005年9月图3-20,21) 图2-3 机床导轨在水平面内的图2-4 机床导轨在垂直面内的直线度对加工精度的影响直线度对加工精度的影响(沿用吴拓主编《机械制造工程》(第2版)机械工业出版社2005年9月图3-22) 图2-5 机床导轨扭曲对工件形状的影响⑶ 传动链传动误差传动链传动误差是指机床内联系传动链始末两端传动元件之间相对运动的误差.它是影响螺纹,齿轮,蜗轮蜗杆以及其它按展成原理加工的零件加工精度的主要因素.传动链始末两端的联系是通过一系列的传动元件来实现的,当这些传动元件存在加工误差,装配误差和磨损时,就会破坏正确的运动关系,使工件产生加工误差,这些误差即传动链误差.为了减少机床的传动链误差对加工精度的影响,可以采取以下措施:1)尽量减少传动元件数量,缩短传动链,以缩小误差的来源.2)采用降速传动(即i<<1) 降速传动是保证传动精度的重要措施.对于螺纹加工机床,为保证降速传动,机床传动丝杠的导程应大于工件的导程;齿轮加工机床最后传动副为蜗轮副,为了得到iFy2),从而引起工艺系统的变形不一致(Yl >Y2),这样在加工后的工件上仍留有较小的圆度误差.这种在加工后的工件上出现与毛坯形状相似的误差的现象称为"误差复映".(沿用吴拓主编《机械制造工程》(第2版)机械工业出版社2005年9月图3-24) 图2-7 毛坯形状误差的复映由于工艺系统具有一定的刚度,因此在加工表面上留下的误差比毛坯表面的误差数值上已大大减小了.也就是说,工艺系统刚度愈高,加工后复映到被加工表面上的误差愈小,当经过数次走刀后,加工误差也就逐渐缩小到所允许的范围内了. ⑶ 其他作用力引起的加工误差1)传动力和惯性力引起的加工误差当在车床上用单爪拨盘带动工件回转时,传动力在拨盘的每一转中不断改变其方向;对高速回转的工件,如其质量不平衡,将会产生离心力,它和传动力一样在工件的转动中不断的改变方向.这样,工件在回转中因受到不断变化方向的力的作用而造成加工误差,如图2-8和图2-9所示. (沿用吴拓主编《机械制造工程》(第2版)机械工业出版社2005年9月图3-25,26) 图2-8 传动力所引起的加工误差图2-9 离心惯性所引起的加工误差2)重力所引起的误差在工艺系统中,有些零部件在自身重力作用下产生的变形也会造成加工误差.例如,龙门铣床,龙门刨床横梁在刀架自重下引起的变形将造成工件的平面度误差.对于大型工件,因自重而产生的变形有时会成为引起加工误差的主要原因,所以在安装工件时,应通过恰当地布置支承的位置或通过平衡措施来减少自重的影响.3)夹紧力所引起的加工误差工件在安装时,由于工件刚度较低或夹紧力作用点和方向不当,会引起工件产生相应的变形,造成加工误差.图2-10为加工连杆大端孔的安装示意图,由于夹紧力作用点不当,造成加工后两孔中心线不平行及其与定位端面不垂直.(沿用吴拓主编《机械制造工程》(第2版)机械工业出版社2005年9月图3-27) 图2-10 夹紧力不当所引起的加工误差4.减少工艺系统受力变形的主要措施减少工艺系统受力变形是保证加工精度的有效途径之一.生产实际中常采取如下措施:1)提高接触刚度所谓接触刚度就是互相接触的两表面抵抗变形的能力.提高接触刚度是提高工艺系统刚度的关键.常用的方法是改善工艺系统主要零件接触面的配合质量,使配合面的表面粗糙度和形状精度得到改善和提高,实际接触面积增加,微观表面和局部区域的弹性,塑性变形减少,从而有效地提高接触刚度.2)提高工件定位基面的精度和表面质量工件的定位基面如存在较大的尺寸,形位误差和表面质量差,在承受切削力和夹紧力时可能产生较大的接触变形,因此精密零件加工用的基准面需要随着工艺过程的进行逐步提高精度.3)设置辅助支承,提高工件刚度,减小受力变形切削力引起的加工误差往往是因为工件本身刚度不足或工件各个部位刚度不均匀而产生的.当工件材料和直径一定时,工件长度和切削分力是影响变形的决定性因素.为了减少工件的受力变形,常采用中心架或跟刀架,以提高工件的刚度,减小受力变形.4)合理装夹工件,减少夹紧变形当工件本身薄弱,刚性差时,夹紧时应特别注意选择适当的夹紧方法,尤其是在加工薄壁零件时,为了减少加工误差,应使夹紧力均匀分布.缩短切削力作用点和支承点的距离,提高工件刚度.5)对相关部件预加载荷例如,机床主轴部件在装配时通过预紧主轴后端面的螺母给主轴滚动轴承以预加载荷,这样不仅能消除轴承的配合间隙,而且在加工开始阶段就使主轴与轴承有较大的实际接触面积,从而提高了配合面间的接触刚度.6)合理设计系统结构在设计机床夹具时,应尽量减少组成零件数,以减少总的接触变形量;选择合理的结构和截面形状;并注意刚度的匹配,防止出现局部环节刚度低.7)提高夹具,刀具刚度;改善材料性能.8)控制负载及其变化适当减少进给量和背吃刀量,可减少总切削力对零件加工精度的影响;此外,改善工件材料性能以及改变刀具几何参数如增大前角等都可减少受力变形;将毛坯合理分组,使每次调整中加工的毛坯余量比较均匀,能减小切削力的变化,减小误差复映.四,工艺系统热变形对加工精度的影响在机械加工中,工艺系统在各种热源的影响下会产生复杂的变形,使得工件与刀具间的正确相对位置关系遭到破坏,造成加工误差.1.工艺系统热变形的热源引起工艺系统热变形的热源主要来自两个方面:一是内部热源,指轴承,离合器,齿轮副,丝杠螺母副,高速运动的导轨副,镗模套等工作时产生的摩擦热,以及液压系统和润滑系统等工作时产生的摩擦热;切削和磨削过程中由于挤压,摩擦和金属塑性变形产生的切削热;电动机等工作时产生的电磁热,电感热.二是外部热源,指由于室温变化及车间内不同位置,不同高度和不同时间存在的温度差别,以及因空气流动产生的温度差等;日照,照明设备以及取暖设备等的辐射热等.工艺系统在上述热源的作用下,温度逐渐升高,同时其热量也通过各种传导方式向周围散发.2.工艺系统热变形对加工精度的影响⑴ 机床热变形对加工精度的影响机床在运转与加工过程中受到各种热源的作用,温度会逐步上升,由于机床各部件受热程度的不同,温升存在差异,因此各部件的相对位置将发生变化,从而造成加工误差.车,铣,镗床这类机床主要热源是床头箱内的齿轮,轴承,离合器等传动副的摩擦热,它使主轴分别在垂直面内和水平面内产生位移与倾斜,也使支承床头箱的导轨面受热弯曲;床鞍与床身导轨面的摩擦热会使导轨受热弯曲,中间凸起.磨床类机床都有液压系统和高速砂轮架,故其主要热源是砂轮架轴承和液压系统的摩擦热;轴承的发热会使砂轮轴线产生位移及变形,如果前,后轴承的温度不同,砂轮轴线还会倾斜;液压系统的发热使床身温度不均产生弯曲和前倾,影响加工精度.大型机床如龙门铣床,龙门刨床,导轨磨床等,这类机床的主要热源是工作台导轨面与床身导轨面间的摩擦热及车间内不同位置的温差.⑵ 工件热变形及其对加工精度的影响在加工过程中,工件受热将产生热变形,工件在热膨胀的状态下达到规定的尺寸精度,冷却收缩后尺寸会变小,甚至可能超出公差范围.工件的热变形可能有两种情况:比较均匀地受热,如车,磨外圆和螺纹,镗削棒料的内孔等;不均匀受热,如铣平面和磨平面等.⑶ 刀具热变形对加工精度的影响在切削加工过程中,切削热传入刀具会使得刀具产生热变形,虽然传入刀具的热量只占总热量的很小部分,但是由于刀具的体积和热容量小,所以由于热积累引起的刀具热变形仍然是不可忽视的.例如,在高速车削中刀具切削刃处的温度可达850℃左右,此时刀杆伸长,可能使加工误差超出公差带.3.环境温度变化对加工精度的影响除了工艺系统内部热源引起的变形以外,工艺系统周围环境的温度变化也会引起工件的热变形.一年四季的温度波动,有时昼夜之间的温度变化可达10℃以上,这不仅影响机床的几何精度,还会直接影响加工和测量精度.4.对工艺系统热变形的控制可采用如下措施减少工艺系统热变形对加工精度的影响:1)隔离热源为了减少机床的热变形,将能从主机分离出去的热源(如电动机,变速箱,液压泵和油箱等)应尽可能放到机外;也可采用隔热材料将发热部件和机床大件(如床身,立柱等)隔离开.2)强制和充分冷却对既不能从机床内移出,又不便隔热的大热源,可采用强制式的风冷,水冷等散热措施;对机床,刀具,工件等发热部位采取充分冷却措施,吸收热量,控制温升,减少热变形.3)采用合理的结构减少热变形如在变速箱中,尽量让轴,轴承,齿轮对称布置,使箱壁温升均匀,减少箱体变形.4)减少系统的发热量对于不能和主机分开的热源(如主轴承,丝杠,摩擦离合器和高速运动导轨之类的部件),应从结构,润滑等方面加以改善,以减少发热量;提高切削速度(或进给量),使传入工件的热量减少;保证切削刀具锋利,避免其刃口钝化增加切削热.5)使热变形指向无害加工精度的方向例如车细长轴时,为使工件有伸缩的余地,可将轴的一端夹紧,另一端架上中心架,使热变形指向尾端;又例如外圆磨削,为使工件有伸缩的余地,采用弹性顶尖等.五,工件内应力对加工精度的影响1.产生内应力的原因内应力也称为残余应力,是指外部载荷去除后仍残存在工件内部的应力.有残余应力的工件处于一种很不稳定的状态,它的内部组织有要恢复到稳定的状态强烈倾向,即使在常温下这种变化也在不断的进行,直到残余应力完全消失为止.在这个过程中,零件的形状逐渐变化,从而逐渐丧失原有的加工精度.残余应力产生的实质原因是由于金属内部组织发生了不均匀的体积变化,而引起体积变化的原因主要有以下方面:⑴ 毛坯制造中产生的残余应力在铸,锻,焊接以及热处理等热加工过程中,由于工件各部分厚度不均,冷却速度和收缩程度不一致,以及金相组织转变时的体积变化等,都会使毛坯内部产生残余应力,而且毛坯结构越复杂,壁厚越不均,散热的条件差别越大,毛坯内部产生的残余应力也越大.具有残余应力的毛坯暂时处于平衡状态,当切去一层金属后,这种平衡便被打破,残余应力重新分布,工件就会出现明显地变形,直至达到新的平衡为止.⑵ 冷校直带来的残余应力某些刚度低的零件,如细长轴,曲轴和丝杠等,由于机加工产生弯曲变形不能满足精度要求,常采用冷校直工艺进行校直.校直的方法是在弯曲的反方向加外力,如图2-11a)所示.在外力F的作用下,工件的内部残余应力的分布如图2-11b)所示,在轴线以上产生压应力(用负号表示),在轴线以下产生拉应力(用正号表示).在轴线和两条双点划线之间是弹性变形区域,在双点划线之外是塑性变形区域.当外力F去除后,外层的塑性变形区域阻止内部弹性变形的恢复,使残余应力重新分布,如图2-11c)所示.这时,冷校直虽然减小了弯曲,但工件却处于不稳定状态,如再次加工,又将产生新的变形.因此,高精度丝杠的加工,不允许冷校直,而是用多次人工时效来消除残余应力.(沿用吴拓主编《机械制造工程》(第2版)机械工业出版社2005年9月图3-28) a)冷校直方法 b)加载时残余应力的分布 c)卸载后残余应力的分布图2-11 冷校直引起的残余应力⑶ 切削加工产生的残余应力加工表面在切削力和切削热的作用下,会出现不同程度的塑性变形和金相组织的变化,同时也伴随有金属体积的改变,因而必然产生内应力,并在加工后引起工件变形.2.消除或减少内应力的措施⑴ 合理设计零件结构在零件结构设计中应尽量简化结构,保证零件各部分厚度均匀,以减少铸,锻件毛坯在制造中产生的内应力;。

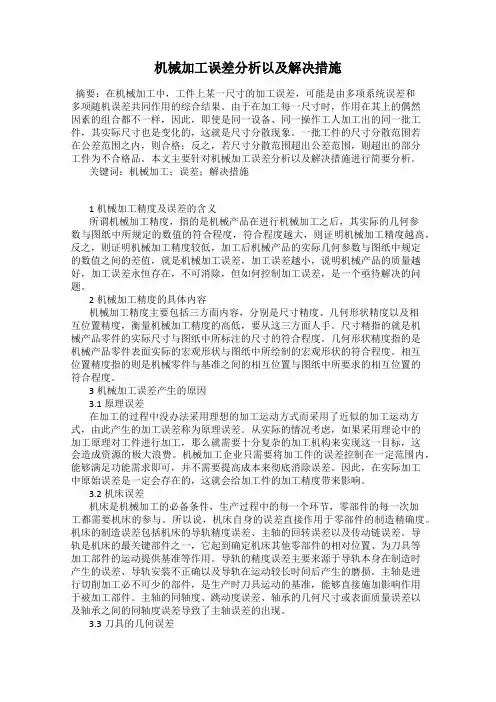

机械加工误差分析以及解决措施摘要：在机械加工中，工件上某一尺寸的加工误差，可能是由多项系统误差和多项随机误差共同作用的综合结果。

由于在加工每一尺寸时，作用在其上的偶然因素的组合都不一样，因此，即使是同一设备、同一操作工人加工出的同一批工件，其实际尺寸也是变化的，这就是尺寸分散现象。

一批工件的尺寸分散范围若在公差范围之内，则合格；反之，若尺寸分散范围超出公差范围，则超出的部分工件为不合格品。

本文主要针对机械加工误差分析以及解决措施进行简要分析。

关键词：机械加工；误差；解决措施1机械加工精度及误差的含义所谓机械加工精度，指的是机械产品在进行机械加工之后，其实际的几何参数与图纸中所规定的数值的符合程度，符合程度越大，则证明机械加工精度越高，反之，则证明机械加工精度较低，加工后机械产品的实际几何参数与图纸中规定的数值之间的差值，就是机械加工误差，加工误差越小，说明机械产品的质量越好，加工误差永恒存在，不可消除，但如何控制加工误差，是一个亟待解决的问题。

2机械加工精度的具体内容机械加工精度主要包括三方面内容，分别是尺寸精度、几何形状精度以及相互位置精度，衡量机械加工精度的高低，要从这三方面人手。

尺寸精指的就是机械产品零件的实际尺寸与图纸中所标注的尺寸的符合程度。

几何形状精度指的是机械产品零件表面实际的宏观形状与图纸中所绘制的宏观形状的符合程度。

相互位置精度指的则是机械零件与基准之间的相互位置与图纸中所要求的相互位置的符合程度。

3机械加工误差产生的原因3.1原理误差在加工的过程中没办法采用理想的加工运动方式而采用了近似的加工运动方式，由此产生的加工误差称为原理误差。

从实际的情况考虑，如果采用理论中的加工原理对工件进行加工，那么就需要十分复杂的加工机构来实现这一目标，这会造成资源的极大浪费。

机械加工企业只需要将加工件的误差控制在一定范围内，能够满足功能需求即可，并不需要提高成本来彻底消除误差。

因此，在实际加工中原始误差是一定会存在的，这就会给加工件的加工精度带来影响。
