电阻触摸屏和电容触摸屏的区别
- 格式:doc
- 大小:32.00 KB
- 文档页数:2
电容屏与电阻屏的差异
1.电阻式的触摸屏由于需要一定的压力,时间长了容易造成表面材料的磨损,影响产品的正常使用寿命;
2.电阻式的触摸屏它的灵敏度不容易调整,容易出现灵敏度的不均衡,A点灵敏,B点迟钝的现象常会发生;
3.电阻式的触摸屏对付干扰的能力较弱,防止误动作的能力较差。
任何东西碰到都会引起动作。
就电容屏优势而言,以上只是例举了电阻屏的缺点来反村电容屏的优点,下面就两者的成本、市场、触摸舒适感做简单比较:
成本:就成本电容式触摸屏成本价比相同尺寸的电阻式触摸屏贵2-3倍,其实这点价格相对稳定性还可以弥补.但是电容屏匹配的IC比电阻式贵8倍左右.这个差价让电容屏的市场占有量大为缩减,比起电阻屏的弱势,大家当然不愿意为了得到它的优势而付出8倍的价格购买。
市场:电阻屏最大的优点就是便宜,特别对中国市场的胃口,目前而言电阻屏占有绝对优势。
但是在触摸产品几年内逐渐精进的形式下,电容屏绝对是一只潜力股。
触摸舒适感:用几倍的价格买来的电容屏有什么优势呢?那就是他的灵敏度很强,不需施加压力即会灵敏感知,诠释了真正意义上的“触摸”;电阻屏确切一点说,应该是“触压”,它的运用就要给一点的压力告知动作,屏幕方可传递信息,当然这样屏幕的寿命就会有很大的差异了。
电容屏和电阻屏的区别它们各有什么优点和缺点?电容屏电容屏一般是指电容式触摸屏。
它是利用人体的电流感应来工作的。
它是由一块四层的复合玻璃屏构成的,其内层会涂一层ITO以保证有一个比较良好的工作环境,最外层也会有一层玻璃保护层。
电容屏的工作原理是实现多点的触控,其依靠的是增加相互电容。
电阻屏电阻屏一般就是指电阻式触摸屏了。
它是一种传感器,能够在矩形区域中触摸并且能够读回触摸点的电压。
电容屏和电阻屏的区别,哪个好?1、工作原理不同电阻屏是由多层透明的导电板制造的。
当手写笔等触碰到屏幕时,内部的透明金属可以识别来自用户给出的相应信号。
电容屏是由人的身体、屏幕的顶端以及屏幕的表面组成以个耦合电容,并且分布在屏幕的四个角上,当用户给出指示后就会发生相应的变化。
2、精度与灵敏度不同电阻屏的精度要比电容屏的高,它只需要一个极小的像素点的压力就会非常准确的定位并且识别信号。
电容屏也有它的优势,它在灵敏度上要比电阻屏要好。
我们只需手指与屏幕表面接触就可以实时接收到信号。
3、用户体验不同电容屏的用户体验效果要比电阻屏提高一个新的层次,效果更佳。
4、成本与维护不同电阻屏发展的技术比较成熟,其设备也比较完善而且也比较容易获得原材料,这就使得电阻屏在成本上要比电容屏低廉。
电阻屏很早就进入了市场,在作为手机等设备的输入载体,所以在市场上很容易找到相关的维修配件,很好维修。
5、各自的优点和缺陷电阻屏:它是实现的点定位的,需要存在屏幕的压力,所以我们就需要一些外在的介质,比如指甲、金属等一些比较硬的物品。
由于屏幕表面层使用的是软质的材料,因此这样的操作会导致屏幕损坏;但是,有一个优势就是不怕摔、不会碎。
电容屏:它的外表面采用的是高强导电的玻璃,这种材料不容易造成屏幕划和、污损;但是它会比较容易导致屏幕破裂。
6、可视效果电阻屏:它会反射阳光,因此电阻屏的产品有比较不错的可视效果;但是它的屏幕会比较难清理维护。
电容屏:它的制作材料会吸收光线,因此在户外使用电容屏的产品可视效果也会很好。
电容屏和电阻屏的区别,电阻屏和电容屏哪个好电容屏和电阻屏的区别:工作原理电阻触摸屏:由多层透明导电板构成,两层用于识别触碰信号的透明金属导电层可以识别来自于手写笔、指甲、以及任何硬物的压力信号;正常情况下两层透明金属导电层处于相互绝缘状态,当手写笔等硬物触碰到屏幕表面时,第一层金属导电层发生形变,与第二层金属导电层接触,此时两层金属导电层之间形成通路,又由于两层金属导电层之间存在电阻,恒定电压(5V)从两层金属导电层之间流过时就会被降压,根据这一特性,触屏电路可以通过这个被降压后获得电压数值换算出压力来自于哪个坐标,从而实现触摸屏的定位;电容触摸屏:人的身体、触碰屏幕的手指顶端和屏幕表面会自然形成一个耦合电容,耦合电容能够有效的传达来自于身体的高频电流信号,利用生物电流的特性,分布在屏幕四角的电极能够接收来自于通过手指指尖传导的人体高频电流信号,又因为触点位置的不同,四个角上的电极所接受到的电流强度也不一样,通过比较运算也能得出触碰点的坐标,从而实现屏幕定位电容屏和电阻屏的区别:精度与灵敏度电阻屏:相比电容屏,电阻屏的精度要高很多,两层透明金属导电层之间要形成通路产生电流,仅仅需要来自于一个极小的像素点的压力,所以电阻屏的屏幕定位非常的精确,甚至可以精确到屏幕上的其中一个像素点;但电阻屏定位需要足够的压力才能实现,所以不均匀的触碰屏幕可能导致识别中断,相比电容屏灵敏度要差很多;电容屏:由于生物电流分布于手指顶端的面上,所以输入电流并非固定于某一点,而是在一个面上,导致电容屏在输入必须占用好几个像素点,同时手指与屏幕并不需要完全接触即可形成电流通路,所以容易是屏幕定位发生飘逸,在精度上电容屏并不占优势;但由于利用的人体生物电流感应原理,所以我们只需要将手指顶端与屏幕表面接触,并不需要对屏幕造成压力即可实现信号的传递,所以灵敏度比电阻屏高;电容屏和电阻屏的区别:用户体验电阻屏:电阻屏由于采用电压压降的方式计算屏幕坐标点,这一特性决定了其无法在同一时间计算不同压力点的坐标,从而导致电阻屏无法支持多点同时触碰;电容屏:其电流分布式输入特性可以完美的接收来自于不同屏幕坐标点的信号,可以说多点同时触碰是电容屏的一大亮点,现在,越来越多的软件程序开发出多点触碰的新功能,对于用户体验来说电容屏的多点触碰技术确实将用户体验提高到了一个新的层次;电容屏和电阻屏的区别:成本与维护电阻屏:电阻屏发展到今天由于其技术的成熟、设备的完善以及容易获得的原材料,使得电阻屏在成本上显得非常的低廉;由于早期手机屏幕和笔记本屏幕都采用电阻屏作为输入载体,市场占有率极大,所以在很容易在市面上找到相关维修配件,如此一来电阻屏在维护方面显得比较有优势;电容屏:电容屏生产成本普遍比电阻屏贵10%到50%不等,早期电容屏主要在苹果公司、谷歌公司的高端产品上使用,这些产品都为其典型旗舰产品,消费者也容易接受,但在中低端产品市场,电容屏往往会因为其高昂的成本让不少消费者望而却步;电容屏和电阻屏的区别:优点与缺陷电阻屏:要实现触点定位,就必须存在屏幕压力,这些屏幕压力可以来自于任何介质,比如指甲、铅笔、金属或其他任何硬物,由于电阻屏的特性屏幕表面需要发生形变才能实现屏幕定位,所以屏幕表面层必须使用软质材料,导致屏幕表面极容易划伤、损坏,且需要经常的校准屏幕,以便精准的定位;又由于其表面必须采用软质材料,故电阻屏有着不怕摔、不会碎的优点;电容屏:表面传导层使用高强导电玻璃,相比软质材料表面的电阻屏来说不容易造成划伤、污损;但是在受到激烈撞击时可能会导致电容屏破裂或粉碎;电容屏和电阻屏的区别:可视效果与日常保养电阻屏:电阻屏的特性使得它会反射大量的阳光,在户外使用电阻屏产品可视效果可能不会让您满意;软质屏幕日常使用中可能出现许多划痕,这些划痕可能导致被污垢填满,清除这些污垢显得相当困难;电容屏:底层材料会吸收大量阳光光线,是艳阳高照户外使用电容屏产品可视效果仍然会很不错;触摸屏表面采用导电高强度玻璃,使得其不容易被无损,即便沾上污垢也很容易将其清除干净;总结:说了这么多电容屏和电阻屏的区别,相信大家应该有了一个清晰的认识,电阻屏和电容屏哪个好?目前人们普遍认为电容屏比电阻屏更好,主流媒体也都如此宣传,小编以为,再过不久电阻屏将逐渐退出历史舞台,取而代之的电容屏必将以更快的速度发展完善起来成为市场的主流。
电阻式触摸屏与电容式触摸屏的区别
触摸屏系统一般包括两个部分:触摸检测装置和触摸屏控制器。
触摸检测装置安装在显示器屏幕前面,用于检测用户触摸位置,接收后送触摸屏控制器;触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行。
随着科技的进步,触摸屏技术也经历了从低档向高档逐步升级和发展的过程。
根据其工作原理,其目前一般被分为四大类:电阻式触摸屏、电容式触摸屏、红外线式触摸屏和表面声波触摸屏。
电容式触摸屏与传统的电阻式触摸屏有很大区别。
电阻式触控屏幕在工作时每次只能判断一个触控点,如果触控点在两个以上,就不能做出正确的判断了,所以电阻式触摸屏仅适用于点击、拖拽等一些简单动作的判断。
而电容式触摸屏的多点触控,则可以将用户的触摸分解为采集多点信号及判断信号意义两个工作,完成对复杂动作的判断。
迫使各个商家必需不断对产品升级更新,因此为我们推广新一代高新产品也创造了机会。
见于目前电容式触摸屏的价格偏高,故需要寻找一些相对有实力的厂商进行推广。

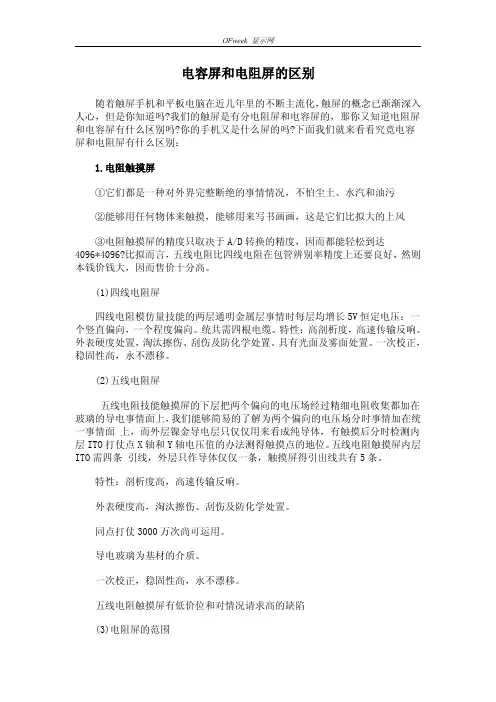

电容屏和电阻屏的区别随着触屏手机和平板电脑在近几年里的不断主流化,触屏的概念已渐渐深入人心,但是你知道吗?我们的触屏是有分电阻屏和电容屏的,那你又知道电阻屏和电容屏有什么区别吗?你的手机又是什么屏的吗?下面我们就来看看究竟电容屏和电阻屏有什么区别:1.电阻触摸屏①它们都是一种对外界完整断绝的事情情况,不怕尘土、水汽和油污②能够用任何物体来触摸,能够用来写书画画,这是它们比拟大的上风③电阻触摸屏的精度只取决于A/D转换的精度,因而都能轻松到达4096*4096?比拟而言,五线电阻比四线电阻在包管辨别率精度上还要良好,然则本钱价钱大,因而售价十分高。
(1)四线电阻屏四线电阻模仿量技能的两层通明金属层事情时每层均增长5V恒定电压:一个竖直偏向,一个程度偏向。
统共需四根电缆。
特性:高剖析度,高速传输反响。
外表硬度处置,淘汰擦伤、刮伤及防化学处置。
具有光面及雾面处置。
一次校正,稳固性高,永不漂移。
(2)五线电阻屏五线电阻技能触摸屏的下层把两个偏向的电压场经过精细电阻收集都加在玻璃的导电事情面上,我们能够简易的了解为两个偏向的电压场分时事情加在统一事情面上,而外层镍金导电层只仅仅用来看成纯导体,有触摸后分时检测内层ITO打仗点X轴和Y轴电压值的办法测得触摸点的地位。
五线电阻触摸屏内层ITO需四条引线,外层只作导体仅仅一条,触摸屏得引出线共有5条。
特性:剖析度高,高速传输反响。
外表硬度高,淘汰擦伤、刮伤及防化学处置。
同点打仗3000万次尚可运用。
导电玻璃为基材的介质。
一次校正,稳固性高,永不漂移。
五线电阻触摸屏有低价位和对情况请求高的缺陷(3)电阻屏的范围不论是四线电阻触摸屏照旧五线电阻触摸屏,它们都是一种对外界完整断绝的事情情况,不怕尘土和水汽,它能够用任何物体来触摸,能够用来写书画画,比拟合适产业节制范畴及办公室内无限人的运用。
电阻触摸屏配合的缺陷是由于复合薄膜的外层应用塑胶资料,不晓得的人太用力或运用锐器触摸大概划伤整个触摸屏而招致报废。
电阻式触摸屏和电容式触摸屏有什么区别?简单来说就是前者不能支持多点触摸,后者支持多点触摸!电容屏大概原理是手指接触与屏幕形成电容,手指和屏幕之间的电容改变来获得触摸信息。
特点是屏幕是硬屏,触摸灵敏,不用用力按压屏幕,支持多点触摸,但只能用手指触摸。
代表是当年lg的巧克力一触即红(按键式电容触摸),魅族的m8,iphone,诺基亚x6,G1,G2,G3.电阻屏大概原理是手指按压屏幕,双层屏幕间距离改变,导致屏幕电阻值改变,获得触摸信息。
特点是屏幕是软屏,按下去有轻微的凹陷,需稍用力触摸,可用任何手写笔,但不支持多点触控。
代表有整个window mobile系列,5800等较便宜的塞班触控手机。
电阻式触摸屏目录-[ 隐藏]11电阻式触摸屏22触摸屏原理33四线触摸屏44五线触摸屏55七线触摸屏66八线触摸屏77检测有无接触电阻式触摸屏电阻式触摸屏是一种传感器,它将矩形区域中触摸点(X,Y)的物理位置转换为代表X坐标和Y坐标的电压。
很多LCD 模块都采用了电阻式触摸屏,这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压,同时读回触摸点的电压。
电阻式触摸屏基本上是薄膜加上玻璃的结构,薄膜和玻璃相邻的一面上均涂有ITO(Indium Tin Oxides,纳米铟锡金属氧化物)涂层,ITO具有很好的导电性和透明性。
当触摸操作时,薄膜下层的ITO会接触到玻璃上层的ITO,经由感应器传出相应的电信号,经过转换电路送到处理器,通过运算转化为屏幕上的X、Y值,而完成点选的动作,并呈现在屏幕上。
触摸屏原理触摸屏包含上下叠合的两个透明层,四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成,五线和七线触摸屏由一个阻性层和一个导电层组成,通常还要用一种弹性材料来将两层隔开。
当触摸屏表面受到的压力(如通过笔尖或手指进行按压)足够大时,顶层与底层之间会产生接触。
所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。

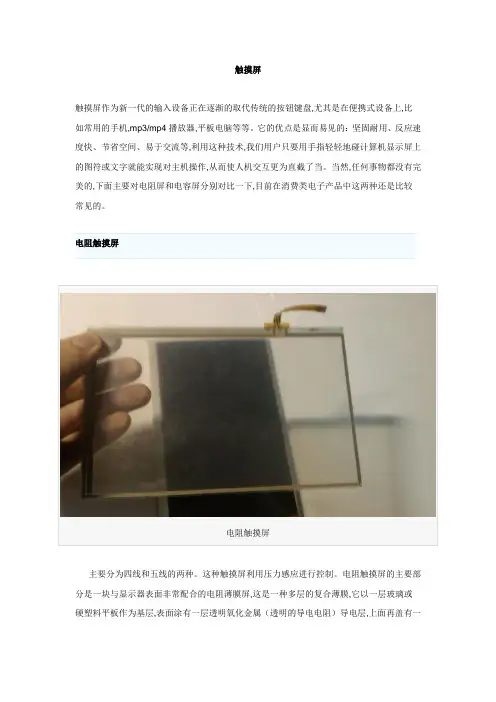

触摸屏触摸屏作为新一代的输入设备正在逐渐的取代传统的按钮键盘,尤其是在便携式设备上,比如常用的手机,mp3/mp4播放器,平板电脑等等。
它的优点是显而易见的:坚固耐用、反应速度快、节省空间、易于交流等,利用这种技术,我们用户只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作,从而使人机交互更为直截了当。
当然,任何事物都没有完美的,下面主要对电阻屏和电容屏分别对比一下,目前在消费类电子产品中这两种还是比较常见的。
电阻触摸屏电阻触摸屏主要分为四线和五线的两种。
这种触摸屏利用压力感应进行控制。
电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,这是一种多层的复合薄膜,它以一层玻璃或硬塑料平板作为基层,表面涂有一层透明氧化金属(透明的导电电阻)导电层,上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的(小于1/1000英寸)的透明隔离点把两层导电层隔开绝缘。
当手指触摸屏幕时,两层导电层在触摸点位置就有了接触,电阻发生变化,在X和Y两个方向上产生信号,然后送触摸屏控制器。
控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。
这就是电阻技术触摸屏的最基本的原理。
触摸过程内部结构电阻类触摸屏的关键在于材料科技,常用的透明导电涂层材料有:A、ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80%,再薄下去透光率反而下降,到300埃厚度时又上升到80%。
ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料,实际上电阻和电容技术触摸屏的工作面就是ITO涂层。
B、镍金涂层,五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命,但是工艺成本较为高昂。
不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,它可以用任何物体来触摸,可以用来写字画画,比较适合工业控制领域及办公室内有限人的使用。
如何区分触控屏中的电容屏和电阻屏电容屏和电阻屏是两种不同的触摸屏技术,主要区别在于其原理和使用方式。
电容屏是利用电容原理实现触摸功能的屏幕。
电容屏的工作原理是利用两层导电层之间的电场变化来检测触摸事件。
当手指或其他导电物体接触到屏幕表面时,电容屏会测量电荷分布的变化并将其转化为触摸信号。
电容屏具有高灵敏度和快速响应的特点,可以实现多点触摸。
此外,电容屏无需物理压力,只需轻触即可触发操作,使得触摸体验更加方便和流畅。
电容屏广泛应用于智能手机、平板电脑等设备中。
电阻屏是利用电阻原理实现触摸功能的屏幕。
电阻屏由两层导电玻璃覆盖物和中间的绝缘层构成。
当手指或其他物体压力施加到电阻屏表面时,上下两层导电玻璃之间的绝缘层会发生变形,导电层之间的电阻值会发生变化。
电阻屏通过测量电阻值的变化来检测触摸事件。
电阻屏的优点是价格相对较低,对触摸物体要求较低,可以用手指、笔等物体触摸。
但是由于需要物理压力,电阻屏对于快速滑动和多点触摸响应较慢。
因此,电阻屏在现代触摸设备中的应用越来越少,主要用于工业控制、医疗设备等领域。
通过以下几个方面可以区分电容屏和电阻屏:1.触摸方式:电容屏支持多点触摸,可以同时识别多个触摸点,而电阻屏一般只支持单点触摸。
2.灵敏度:电容屏对触摸物体的灵敏度高,轻触即可触发,而电阻屏需要物理压力才能触发操作。
3.反应速度:电容屏的触摸反应速度快,无需等待,而电阻屏相较较慢。
4.透明度:电容屏的透明度高,不会减少屏幕显示的亮度和清晰度,而电阻屏的透明度相较较低,有一定的色彩失真。
5.价格:电阻屏相对较便宜,而电容屏的价格一般较高。
6.使用环境:电容屏适用于家庭和商业使用,而电阻屏一般用于工业控制、医疗设备等领域。
虽然电容屏在大多数触摸设备中应用广泛,但在一些特殊环境下,如低温、压力大等情况下,电阻屏可能更适合使用。
因此,在选择触摸屏设备时,需要根据具体的应用需求和环境考虑,选择适合的技术。
电阻触摸屏和电容触摸屏的区别
电阻触屏俗称“软屏”,多用于Windows Mobile系统的手机;电容触屏俗称“硬屏”,如iPhone 和G1等机器采用这种屏质的。
一、室内可视效果两者通常很好。
二、触摸敏感度1、电阻触屏:需用压力使屏幕各层发生接触,可以使用手指(哪怕带上手套),指甲,触笔等进行操作。
支持触笔在亚洲市场很重要,手势和文字识别在哪里都被看重。
2、电容触屏:来自带电的手指表层最细微的接触也能激活屏幕下方的电容感应系统。
非生命物体、指甲、手套无效。
手写识别较为困难。
三、精度1、电阻触屏:精度至少达到单个显示像素,用触笔时能看出来。
便于手写识别,有助于在使用小控制元素的界面下进行操作。
2、电容触屏:理论精度可以达到几个像素,但实际上会受手指接触面积限制。
以至于用户难以精确点击小于1cm2的目标。
四、成本1、电阻触屏:很低廉。
2、电容触屏:不同厂商的电容屏价格比电阻屏贵10%到50%。
这点额外成本对旗舰级产品无所谓,但可能会让中等价位手机望而却步。
五、多点触摸可行性1、电阻触屏:不可能,除非重组电阻屏与机器的电路连接。
2、电容触屏:取决于实现方式以及软件,已在G1的技术演示以及iPhone上实现。
G1的1.7T版本已经可以实现浏览器的多点触摸特性。
六、抗损性1、电阻触屏:电阻屏的根本特性决定了它的顶部是柔软的,需要能够按下去。
这使得屏幕非常容易产生划痕。
电阻屏需要保护膜以及相对更频繁的校准。
有利的方面是,使用塑料层的电阻触屏设备总体上更不易损,更不容易摔坏。
2、电容触屏:外层可以使用玻璃。
这样虽然不至于坚不可摧,而且有可能在严重冲击下碎裂,但玻璃应对日常碰擦和污迹更好。
七、清洁1、电阻触屏:由于可以使用触笔或指甲进行操作,更不容易在屏幕上留下指纹、油渍和细菌。
2、电容触屏:要用整个手指进行触摸,但玻璃外层更容易清洁。
八、环境适应性1、电阻触屏:具体数值不得而知。
但有证据表明使用电阻屏的Nokia 5800可以在-15°C至+45°C的温度下正常工作,对湿度也没什么要求。
2、电容触屏:典型的操作温度在0°至35°之间,需要至少5%的湿度(工作原理所限)。
九、阳光下可视效果1、电阻触屏:通常很糟,额外的屏幕层面反射了大量阳光。
2、电容式触控屏利用人体的电流感应进行工作。
电容式触控屏是一块四层复合玻璃屏,玻璃屏的内表面和夹层各涂有一层ITO(镀膜导电玻璃),最外层是一薄层矽土玻璃保护层,ITO涂层作为工作面,四个角上引出四个电极,内层ITO为屏蔽层以保证良好的工作环境。
当手指触摸在金属层上时,人体电场、用户和触控屏表面形成一个耦合电容,对于高频电流来说,电容是直接导体,于是手指从接触点吸走一个很小的电流。
这个电流分别从触控屏四角上的电极中流出,并且流经这四个电极的电流与手指到四角的距离成正比,控制器通过对这四个电流比例的精确计算,得出触摸点的位置信息。
电容式触控屏原理电容式触控屏优点:与电阻式触控屏和电磁式感应板相比,电容式触控屏表现出了更加良好的性能。
由于轻触就能感应,使用方便。
而且手指与触控屏的接触几乎没有磨损,性能稳定,经机械测试使用寿命长达30年。
另外,整个产品主要由一块只有一个高集成度芯片的PCB组成,元件少,产品一致性好、成品率高。
电容式触控屏缺点:代表流行风向标的iPhone上使用电容式触控屏无疑进一步印证了其拥有的各项优势。
然而,瑕不掩瑜,电容式触控屏也面临着以下一些挑战:由于人体成为线路的一部分,因而漂移现象比较严重;电容式感应输入技术在中小尺寸平板显示器上输入或控制点状目标(如点击软键盘上的电话号码或输入中英文字)时的性能有待改进;温度和湿度剧烈变化时性能不够稳定,需经常校准;不适用于金属机柜;当外界有电感和磁感的时候,可能会使触控屏失灵。
另外一点一但触摸屏损坏维修成本比较高。

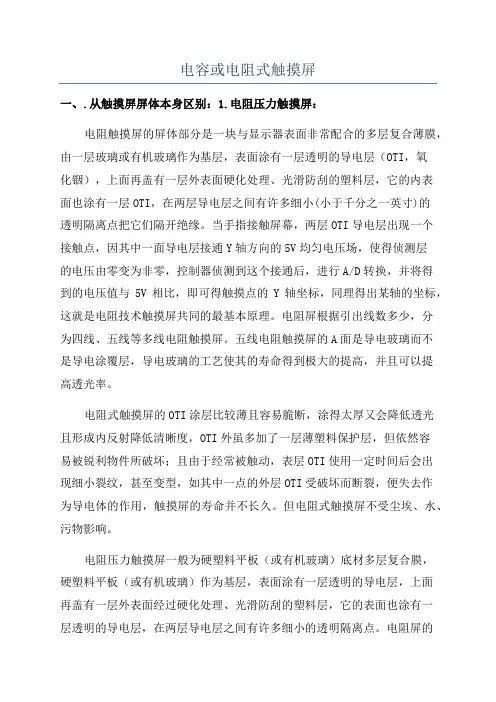

电阻触摸屏:电阻触摸屏的屏体部分是一块与显示器表面非常配合的多层复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层,上面再盖有一层外表面硬化处理、光滑防刮的塑料层,它的内表面也涂有一层透明导电层,在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘。
电阻触摸屏剖面
结构当手指触摸屏幕时,平常相互绝缘的两层导电层就在触摸点位置有了一个接触,因其中一面导电层接通Y轴方向的5V均匀电压场,使得侦测层的电压由零变为非零,控制器侦测到这个接通后,进行A/D转换,并将得到的电压值与5V相比即可得触摸点的Y轴坐标,同理得出X轴的坐标,这就是所有电阻技术触摸屏共同的最基本原理。
电阻类触摸屏的关键在于材料科技。
常用的透明导电涂层材料有:ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80%,再薄下去透光率反而下降,到300埃厚度时又上升到80%。
ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料,实际上电阻和电容技术触摸屏的工作面就是ITO涂层。
②镍金涂层,五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料,外导电层由于频繁触摸,使用延展性好的镍金材料目的是为了延长使用寿命,但是工艺成本较为高昂。
镍金导电层虽然延展性好,但是只能作透明导体,不适合作为电阻触摸屏的工作面,因为它导电率高,而且金属不易做到厚度非常均匀,不宜作电压分布层,只能作为探层。
四线电阻触摸屏:四线电阻技术电阻触摸屏的两层导电层都是ITO,在每层的两边缘各涂一条银胶,一端加5V电压,一端加0V,即能在工作面的一个方向上形成均匀连续的平行电压分布。
四线电阻触摸屏的两层ITO工作面工作时都加上5V到0V的均匀电压分布场,触摸屏的引出线共有4条,四线电阻由此得名。
当A面加竖直方向的电压场时,B面作为测量触摸点电压的探头;B面加水平方向的电压时,A面作探头。
电阻触摸屏特点:总的来说,不管是四线电阻触摸屏、五线电阻触摸屏还是其他几类电阻触摸屏(本文不再介绍),电阻触摸屏都有这么几个优点:不怕灰尘、水汽和油污,防止电磁辐射可以用任何物体来触摸.同时,电阻类触摸屏的缺点是:外层薄膜毕竟是塑料膜,极怕划伤。
