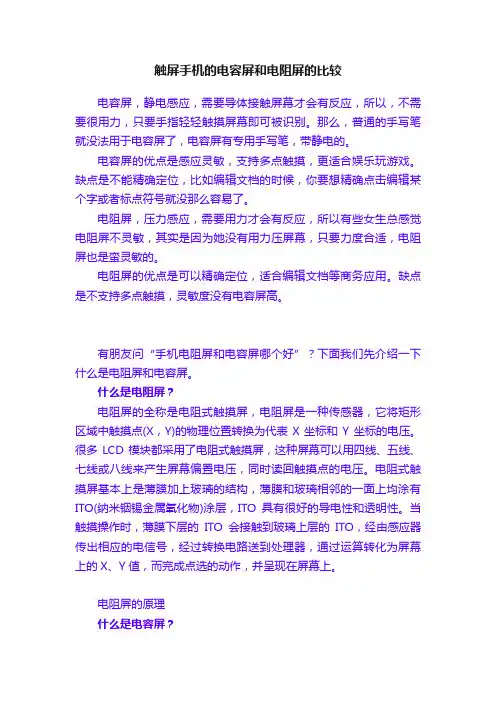

触屏手机的电容屏和电阻屏的比较电容屏,静电感应,需要导体接触屏幕才会有反应,所以,不需要很用力,只要手指轻轻触摸屏幕即可被识别。
那么,普通的手写笔就没法用于电容屏了,电容屏有专用手写笔,带静电的。
电容屏的优点是感应灵敏,支持多点触摸,更适合娱乐玩游戏。
缺点是不能精确定位,比如编辑文档的时候,你要想精确点击编辑某个字或者标点符号就没那么容易了。
电阻屏,压力感应,需要用力才会有反应,所以有些女生总感觉电阻屏不灵敏,其实是因为她没有用力压屏幕,只要力度合适,电阻屏也是蛮灵敏的。
电阻屏的优点是可以精确定位,适合编辑文档等商务应用。
缺点是不支持多点触摸,灵敏度没有电容屏高。
有朋友问“手机电阻屏和电容屏哪个好”?下面我们先介绍一下什么是电阻屏和电容屏。
什么是电阻屏?电阻屏的全称是电阻式触摸屏,电阻屏是一种传感器,它将矩形区域中触摸点(X,Y)的物理位置转换为代表X坐标和Y坐标的电压。
很多LCD模块都采用了电阻式触摸屏,这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压,同时读回触摸点的电压。
电阻式触摸屏基本上是薄膜加上玻璃的结构,薄膜和玻璃相邻的一面上均涂有ITO(纳米铟锡金属氧化物)涂层,ITO具有很好的导电性和透明性。
当触摸操作时,薄膜下层的ITO会接触到玻璃上层的ITO,经由感应器传出相应的电信号,经过转换电路送到处理器,通过运算转化为屏幕上的X、Y值,而完成点选的动作,并呈现在屏幕上。
电阻屏的原理什么是电容屏?电容屏是一块四层复合玻璃屏,玻璃屏的内表面和夹层各涂一层ITO,最外层是只有0.0015mm厚的矽土玻璃保护层,夹层ITO涂层作工作面,四个角引出四个电极,内层ITO为屏层以保证工作环境。
当用户触摸电容屏时,由于人体电场,用户手指和工作面形成一个耦合电容,因为工作面上接有高频信号,于是手指吸收走一个很小的电流,这个电流分别从屏的四个角上的电极中流出,且理论上流经四个电极的电流与手指头到四角的距离成比例,控制器通过对四个电流比例的精密计算,得出位置。
电容屏和电阻屏的区别它们各有什么优点和缺点?电容屏电容屏一般是指电容式触摸屏。
它是利用人体的电流感应来工作的。
它是由一块四层的复合玻璃屏构成的,其内层会涂一层ITO以保证有一个比较良好的工作环境,最外层也会有一层玻璃保护层。
电容屏的工作原理是实现多点的触控,其依靠的是增加相互电容。
电阻屏电阻屏一般就是指电阻式触摸屏了。
它是一种传感器,能够在矩形区域中触摸并且能够读回触摸点的电压。
电容屏和电阻屏的区别,哪个好?1、工作原理不同电阻屏是由多层透明的导电板制造的。
当手写笔等触碰到屏幕时,内部的透明金属可以识别来自用户给出的相应信号。
电容屏是由人的身体、屏幕的顶端以及屏幕的表面组成以个耦合电容,并且分布在屏幕的四个角上,当用户给出指示后就会发生相应的变化。
2、精度与灵敏度不同电阻屏的精度要比电容屏的高,它只需要一个极小的像素点的压力就会非常准确的定位并且识别信号。
电容屏也有它的优势,它在灵敏度上要比电阻屏要好。
我们只需手指与屏幕表面接触就可以实时接收到信号。
3、用户体验不同电容屏的用户体验效果要比电阻屏提高一个新的层次,效果更佳。
4、成本与维护不同电阻屏发展的技术比较成熟,其设备也比较完善而且也比较容易获得原材料,这就使得电阻屏在成本上要比电容屏低廉。
电阻屏很早就进入了市场,在作为手机等设备的输入载体,所以在市场上很容易找到相关的维修配件,很好维修。
5、各自的优点和缺陷电阻屏:它是实现的点定位的,需要存在屏幕的压力,所以我们就需要一些外在的介质,比如指甲、金属等一些比较硬的物品。
由于屏幕表面层使用的是软质的材料,因此这样的操作会导致屏幕损坏;但是,有一个优势就是不怕摔、不会碎。
电容屏:它的外表面采用的是高强导电的玻璃,这种材料不容易造成屏幕划和、污损;但是它会比较容易导致屏幕破裂。
6、可视效果电阻屏:它会反射阳光,因此电阻屏的产品有比较不错的可视效果;但是它的屏幕会比较难清理维护。
电容屏:它的制作材料会吸收光线,因此在户外使用电容屏的产品可视效果也会很好。
一、各种触摸屏的比较1 电阻触摸屏- 不怕水、污- 具有小尺寸的成本优势,适用于工控产品、个人便携产品- 怕划伤,透光率低,低温迟钝2 表面声波触摸屏- 新的好用,适用于短期产品- 怕水、怕灰,需要维护- 发射换能器易碎,存在返修率3 电容触摸屏- 漂移,容易部分失效- 人体成为线路的一部份,戴手套不作用- 对湿度、温度、接地等环境要求高4 红外触摸屏- 外置或内置,不影响显示器外观,可适应大尺寸屏幕- 防暴性能好- 任意物体触摸- 会受到强红外线干扰,如遥控器、高温物体、阳光或白炽灯等红外源照射红外接收管- 会受到强电磁干扰,如变压器等- 安装完成后无需维护二、电阻式触摸屏原理:触摸屏包含上下叠合的两个透明层,四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成,五线和七线触摸屏由一个阻性层和一个导电层组成,通常还要用一种弹性材料来将两层隔开。
当触摸屏表面受到的压力(如通过笔尖或手指进行按压)足够大时,顶层与底层之间会产生接触。
所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。
如图所示:分压器是通过将两个电阻进行串联来实现的。
上面的电阻(R1)连接正参考电压(VREF),下面的电阻(R2)接地。
两个电阻连接点处的电压测量值与下面那个电阻的阻值成正比。
为了在电阻式触摸屏上的特定方向测量一个坐标,需要对一个阻性层进行偏置:将它的一边接VREF,另一边接地。
同时,将未偏置的那一层连接到一个ADC的高阻抗输入端。
当触摸屏上的压力足够大,使两层之间发生接触时,电阻性表面被分隔为两个电阻。
它们的阻值与触摸点到偏置边缘的距离成正比。
触摸点与接地边之间的电阻相当于分压器中下面的那个电阻。
因此,在未偏置层上测得的电压与触摸点到接地边之间的距离成正比。
优缺点优点是屏和控制系统都比较便宜,反应灵敏度也很好,而且不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,能适应各种恶劣的环境。
电容屏和电阻屏的区别,电阻屏和电容屏哪个好电容屏和电阻屏的区别:工作原理电阻触摸屏:由多层透明导电板构成,两层用于识别触碰信号的透明金属导电层可以识别来自于手写笔、指甲、以及任何硬物的压力信号;正常情况下两层透明金属导电层处于相互绝缘状态,当手写笔等硬物触碰到屏幕表面时,第一层金属导电层发生形变,与第二层金属导电层接触,此时两层金属导电层之间形成通路,又由于两层金属导电层之间存在电阻,恒定电压(5V)从两层金属导电层之间流过时就会被降压,根据这一特性,触屏电路可以通过这个被降压后获得电压数值换算出压力来自于哪个坐标,从而实现触摸屏的定位;电容触摸屏:人的身体、触碰屏幕的手指顶端和屏幕表面会自然形成一个耦合电容,耦合电容能够有效的传达来自于身体的高频电流信号,利用生物电流的特性,分布在屏幕四角的电极能够接收来自于通过手指指尖传导的人体高频电流信号,又因为触点位置的不同,四个角上的电极所接受到的电流强度也不一样,通过比较运算也能得出触碰点的坐标,从而实现屏幕定位电容屏和电阻屏的区别:精度与灵敏度电阻屏:相比电容屏,电阻屏的精度要高很多,两层透明金属导电层之间要形成通路产生电流,仅仅需要来自于一个极小的像素点的压力,所以电阻屏的屏幕定位非常的精确,甚至可以精确到屏幕上的其中一个像素点;但电阻屏定位需要足够的压力才能实现,所以不均匀的触碰屏幕可能导致识别中断,相比电容屏灵敏度要差很多;电容屏:由于生物电流分布于手指顶端的面上,所以输入电流并非固定于某一点,而是在一个面上,导致电容屏在输入必须占用好几个像素点,同时手指与屏幕并不需要完全接触即可形成电流通路,所以容易是屏幕定位发生飘逸,在精度上电容屏并不占优势;但由于利用的人体生物电流感应原理,所以我们只需要将手指顶端与屏幕表面接触,并不需要对屏幕造成压力即可实现信号的传递,所以灵敏度比电阻屏高;电容屏和电阻屏的区别:用户体验电阻屏:电阻屏由于采用电压压降的方式计算屏幕坐标点,这一特性决定了其无法在同一时间计算不同压力点的坐标,从而导致电阻屏无法支持多点同时触碰;电容屏:其电流分布式输入特性可以完美的接收来自于不同屏幕坐标点的信号,可以说多点同时触碰是电容屏的一大亮点,现在,越来越多的软件程序开发出多点触碰的新功能,对于用户体验来说电容屏的多点触碰技术确实将用户体验提高到了一个新的层次;电容屏和电阻屏的区别:成本与维护电阻屏:电阻屏发展到今天由于其技术的成熟、设备的完善以及容易获得的原材料,使得电阻屏在成本上显得非常的低廉;由于早期手机屏幕和笔记本屏幕都采用电阻屏作为输入载体,市场占有率极大,所以在很容易在市面上找到相关维修配件,如此一来电阻屏在维护方面显得比较有优势;电容屏:电容屏生产成本普遍比电阻屏贵10%到50%不等,早期电容屏主要在苹果公司、谷歌公司的高端产品上使用,这些产品都为其典型旗舰产品,消费者也容易接受,但在中低端产品市场,电容屏往往会因为其高昂的成本让不少消费者望而却步;电容屏和电阻屏的区别:优点与缺陷电阻屏:要实现触点定位,就必须存在屏幕压力,这些屏幕压力可以来自于任何介质,比如指甲、铅笔、金属或其他任何硬物,由于电阻屏的特性屏幕表面需要发生形变才能实现屏幕定位,所以屏幕表面层必须使用软质材料,导致屏幕表面极容易划伤、损坏,且需要经常的校准屏幕,以便精准的定位;又由于其表面必须采用软质材料,故电阻屏有着不怕摔、不会碎的优点;电容屏:表面传导层使用高强导电玻璃,相比软质材料表面的电阻屏来说不容易造成划伤、污损;但是在受到激烈撞击时可能会导致电容屏破裂或粉碎;电容屏和电阻屏的区别:可视效果与日常保养电阻屏:电阻屏的特性使得它会反射大量的阳光,在户外使用电阻屏产品可视效果可能不会让您满意;软质屏幕日常使用中可能出现许多划痕,这些划痕可能导致被污垢填满,清除这些污垢显得相当困难;电容屏:底层材料会吸收大量阳光光线,是艳阳高照户外使用电容屏产品可视效果仍然会很不错;触摸屏表面采用导电高强度玻璃,使得其不容易被无损,即便沾上污垢也很容易将其清除干净;总结:说了这么多电容屏和电阻屏的区别,相信大家应该有了一个清晰的认识,电阻屏和电容屏哪个好?目前人们普遍认为电容屏比电阻屏更好,主流媒体也都如此宣传,小编以为,再过不久电阻屏将逐渐退出历史舞台,取而代之的电容屏必将以更快的速度发展完善起来成为市场的主流。

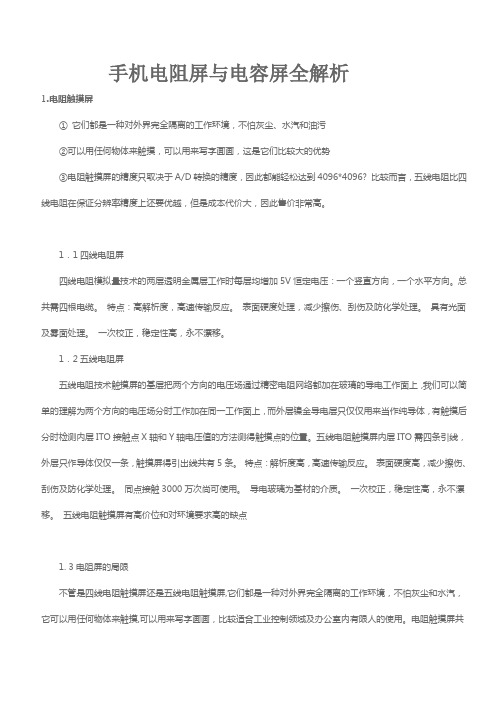

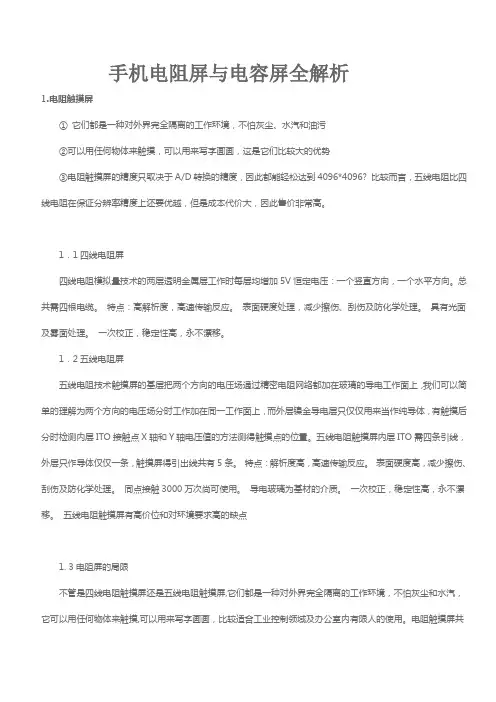

手机电阻屏与电容屏全解析1.电阻触摸屏①它们都是一种对外界完全隔离的工作环境,不怕灰尘、水汽和油污②可以用任何物体来触摸,可以用来写字画画,这是它们比较大的优势③电阻触摸屏的精度只取决于A/D转换的精度,因此都能轻松达到4096*4096? 比较而言,五线电阻比四线电阻在保证分辨率精度上还要优越,但是成本代价大,因此售价非常高。
1.1四线电阻屏四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压:一个竖直方向,一个水平方向。
总共需四根电缆。
特点:高解析度,高速传输反应。
表面硬度处理,减少擦伤、刮伤及防化学处理。
具有光面及雾面处理。
一次校正,稳定性高,永不漂移。
1.2五线电阻屏五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上,我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上,而外层镍金导电层只仅仅用来当作纯导体,有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。
五线电阻触摸屏内层ITO需四条引线,外层只作导体仅仅一条,触摸屏得引出线共有5条。
特点:解析度高,高速传输反应。
表面硬度高,减少擦伤、刮伤及防化学处理。
同点接触3000万次尚可使用。
导电玻璃为基材的介质。
一次校正,稳定性高,永不漂移。
五线电阻触摸屏有高价位和对环境要求高的缺点1. 3电阻屏的局限不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境,不怕灰尘和水汽,它可以用任何物体来触摸,可以用来写字画画,比较适合工业控制领域及办公室内有限人的使用。
电阻触摸屏共同的缺点是因为复合薄膜的外层采用塑胶材料,不知道的人太用力或使用锐器触摸可能划伤整个触摸屏而导致报废。
不过,在限度之内,划伤只会伤及外导电层,外导电层的划伤对于五线电阻触摸屏来说没有关系,而对四线电阻触摸屏来说是致命的。
2、电容式触摸屏2.1电容技术触摸屏是利用人体的电流感应进行工作的。
各类触摸屏技术优缺点解析和具体应用按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为电阻式、声学脉冲识别(APR)式、表面声波(SAW)式、表面声波(SAW)式、电容式以及红外/光学式。
每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。
电阻式:从目前的推广应用来看,电阻式触摸屏是占主导地位的触摸技术。
它由玻璃面板,铱锡氧化物(ITO)电阻涂层组成,并带有导电涂层的护板,沿着边缘有银色的总线条。
两个层之间用绝缘小点隔开。
触摸屏幕时,护板弯曲与玻璃上的涂膜相接触。
该控制器可选择驱动玻璃层和+5 V的护板,并读取源于护板和玻璃层产生的电压,根据被测量层中的压降来确定X和Y坐标。
该技术需要四线,前面提到的总线条,这被称为4线电阻式触摸屏技术。
由于护板的不断弯曲,造成ITO涂膜中有微小的裂缝。
会使4线电阻式触摸屏技术的线性度和精确度变差,环境变化也会造成精度的漂移。
已经用不断改进的5,6,7和8线电阻式触摸屏来消除这些影响。
声学脉冲识别(APR)式:APR由一个玻璃显示器涂层或其他坚硬的基板组成,背面安装了4个压电传感器。
该传感器安装在可见区域的两个对角上,通过一根弯曲的电缆连接到控制卡。
用户触摸屏幕时,手指或者触笔和玻璃之间的拖动发生了碰撞或摩擦,于是就产生了声波。
波辐射离开接触点传向传感器,按声波的比例产生电信号。
在控制卡中放大这些信号,然后转换为数字数据流。
比较数据与事先存储的声音列表来确定触摸的位置。
APR设计成能够消除环境的影响和外部的声音,因为这些因素与存储的声音列表不匹配。
表面声波(SAW)式:SAW触摸屏是由一个针对X和Y轴的有发送和接收的压电传感器的玻璃涂层。
该控制器发送电信号至发射传感器,并在玻璃的表面内将信号转换成超声波。
通过反射器阵列,这些波覆盖整个触摸屏。
对面的反射器收集和控制这些波至接收传感器,将他们转换成电信号。
首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。
电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。
电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。
可以达到99的精确度具备小于3ms的响应速度。
电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。
电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。
电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。
代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。
电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。
电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。

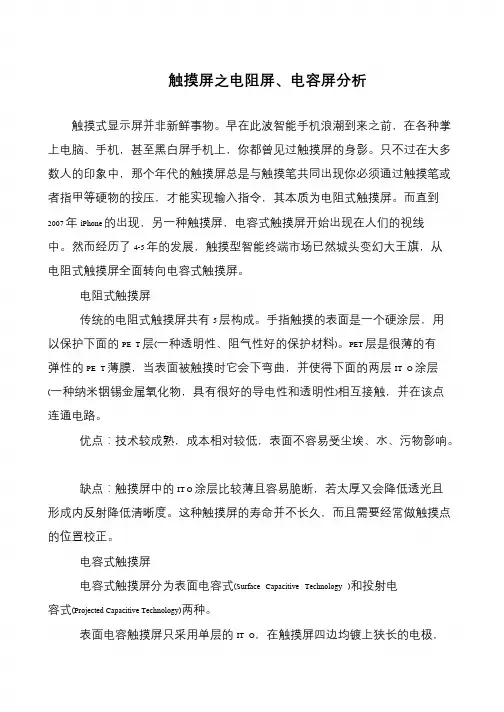

触摸屏之电阻屏、电容屏分析
触摸式显示屏并非新鲜事物。
早在此波智能手机浪潮到来之前,在各种掌
上电脑、手机,甚至黑白屏手机上,你都曾见过触摸屏的身影。
只不过在大多
数人的印象中,那个年代的触摸屏总是与触摸笔共同出现你必须通过触摸笔或
者指甲等硬物的按压,才能实现输入指令,其本质为电阻式触摸屏。
而直到2007 年iPhone 的出现,另一种触摸屏,电容式触摸屏开始出现在人们的视线中。
然而经历了4-5 年的发展,触摸型智能终端市场已然城头变幻大王旗,从
电阻式触摸屏全面转向电容式触摸屏。
电阻式触摸屏
传统的电阻式触摸屏共有5 层构成。
手指触摸的表面是一个硬涂层,用
以保护下面的PE T 层(一种透明性、阻气性好的保护材料)。
PET 层是很薄的有弹性的PE T 薄膜,当表面被触摸时它会下弯曲,并使得下面的两层IT O 涂层(一种纳米铟锡金属氧化物,具有很好的导电性和透明性)相互接触,并在该点
连通电路。
优点:技术较成熟,成本相对较低,表面不容易受尘埃、水、污物影响。
缺点:触摸屏中的IT O 涂层比较薄且容易脆断,若太厚又会降低透光且
形成内反射降低清晰度。
这种触摸屏的寿命并不长久,而且需要经常做触摸点
的位置校正。
电容式触摸屏
电容式触摸屏分为表面电容式(Surface Capacitive Technology )和投射电容式(Projected Capacitive Technology)两种。
表面电容触摸屏只采用单层的IT O,在触摸屏四边均镀上狭长的电极,。
