继电保护-各种保护的特点及区别

继电保护原理复习资料1-3、什么是主保护和后备保护？远后备保护和近后备保护有什么区别和特点？答：一般把反映被保护元件严重故障、快速动作与跳闸的保护装置称为主保护，而把在主保护系统失效时备用的保护称为后备保护。

当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，故称为近后备保护。

远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用，同时它实现简单、经济，因此要优先采用，只有在远后备保护不能满足要求时才考虑用近后备保护。

1-4、继电保护装置的任务及其要求是什么？答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件迅速恢复正常运行；反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号，由运行人员进行处理或自动地进行调整或将那些继续运行会引起事故的电气元件予以切除。

反应不正常运行情况的继电保护装置允许带有一定的延时动作；继电保护装置还可以和电力系统中其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽可能恢复供电，从而提高电力系统运行的可靠性。

对继电保护的基本要求有四条：选择性、速动性、灵敏性、可靠性。

1-5、继电保护的基本原理是什么？答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特性可以构成各种原理的继电保护。

2-2、电流互感器的10%误差曲线有什么用途？怎样进行10%误差校验？答：电流互感器额定变比K TA 为常数，其一次电流1I 与二次电流2I ，在铁心不饱和时有21TA I I K =的线性关系，如图2-2（a ）中直线1所示。

但当铁芯饱和时，1I 和2I 不再保持线性关系，如图2-2（a ）中曲线2所示。

继电保护要求在TA 一次电流1I 等于最大短路电流时，其变比误差要小于或等于10%，因此可在图2-2（a ）中找到一个电流1,10()b I m 自1,b I 点做垂线与直线1和2分别交于B 、A 点，且''1110.1()TA BA I I I K ==。

1、进线（出线）电压互感器的作用：监视本线路电压，应用于系统并列装置，例如检同期，检无压，BZT装置等等。

母线电压互感器的作用：监视本母线电压以及绝缘状态，为保护、自动装置、仪表等设备提供电压回路，进线（出线）电压互感器和母线电压互感器的区别：进线（出线）电压互感器一般安装单只的，只有一组二次线圈。

而母线电压互感器是三相的，有两套二次线圈。

2、复压即复合电压：由低电压元件和负序电压元件组成，构成闭锁条件，它不是一个单独保护而是用来闭锁或开放保护的条件。

3、母联充电保护：为了更可靠地切除被充电母线上的故障，在母联开关或母线分段开关上设置相电流或零序电流保护，作为专用的母线充电保护。

如果母联合于有故障的母线，充电保护会立即跳开母联。

而当充电保护一投入时，充电保护就去闭锁母差保护，以防母联合于故障母线时，母差动作跳开所有出线，扩大事故范围。

充电保护并不是要防止母差拒动。

恰恰是为了闭锁母差。

母线充电良好后，该保护应退出运行，因其定值较小，时限短，过于灵敏，容易误动。

为防止运行人员误投或漏退充电保护，充电保护由回路自动实现：仅在运行人员合母联开关的同时，自动投入，并延迟一定时限后自动退出。

母联充电保护有着广泛的用途，可以提供长、短两个延时的定值，以用于充主变、充母线、充线路等多种情况。

母充保护：为了更可靠地切除被充电母线上的故障，在母联开关或母线分段开关上设置相电流或零序电流保护，作为专用的母线充电保护。

如果母联合于有故障的母线，充电保护会立即跳开母联。

而当充电保护一投入时，充电保护就去闭锁母差保护，以防母联合于故障母线时，母差动作跳开所有出线，扩大事故范围。

充电保护并不是要防止母差拒动。

恰恰是为了闭锁母差。

母线充电良好后，该保护应退出运行，因其定值较小，时限短，过于灵敏，容易误动。

为防止运行人员误投或漏退充电保护，充电保护由回路自动实现：仅在运行人员合母联开关的同时，自动投入，并延迟一定时限后自动退出。

继电保护总结继电保护是电力系统中的一项核心保护措施，主要用于确保发电机、变压器、线路和其他电力设备的安全运行。

在面对各种故障和异常情况时，继电保护能够快速、可靠地断开故障电路，保护设备和人员的安全。

目前，继电保护技术已经得到了广泛的应用，研究人员不断探索新的技术和方法，为电力系统的安全稳定运行提供更好的保障。

下面将针对继电保护的知识进行总结，以期对读者的学习和工作有所帮助。

一、继电保护的原理及分类继电保护的原理基于检测电力系统中出现的故障和异常情况，并利用现代电子技术和电磁学原理，通过控制断路器等处理设备，快速断开故障电路，保护设备和人员的安全。

按照作用对象的不同，继电保护可以分为发电机保护、变压器保护、线路保护和母线保护等不同类型。

其中，发电机保护主要用于保护发电机本身免受各种故障和异常情况的威胁；变压器保护则主要用于保护变压器免受短路、过流和局部放电等故障的影响；线路保护则主要用于保护电网中的输电线路免受闪络、短路和过载等故障的影响；母线保护主要用于保护电网中的母线免受电弧接地故障和接触不良等影响。

二、继电保护的设备及其功能继电保护涉及到各种设备和器件，其中最重要的是保护继电器。

保护继电器是继电保护的核心控制设备，它可以根据电力系统中的输入信号，对输出信号进行控制，对断路器、过载保护器等设备启动和控制。

此外，继电保护还包括短路电流测量器、转速计、震动传感器、温度计、压力计等监测设备，以及电流互感器、电压互感器、绝缘计、微机保护装置等测量和检测设备。

这些设备能够收集和记录电力系统中的各种数据，并通过算法和逻辑运算，识别电力系统中存在的故障和异常情况，从而实现快速、智能化的保护措施。

三、继电保护的特点和优势1.快速反应：继电保护能够在几毫秒甚至几微秒内做出反应，对电网中的故障进行快速处理，保证供电的连续性和可靠性。

2.智能分析：继电保护采用先进的算法和逻辑运算，能够对不同类型的故障进行智能分析处理，减少误判率和漏判率。

1. 电力系统的三种状态：正常运行，不正常运行和故障运行。

2. 继电保护的任务和作用：①当电力系统发生故障时，自动，迅速、有选择的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障元件迅速恢复正常运行。

②反应电气元件的不正常运行状态，并根据不正常运行情况的类型和电气元件的维护条件，发出信号，由运行人员进行处理或自动进行调整。

反应不正常运行状态的继电保护装置允许带有一定个延时动作。

③继电保护装置还可以和电力系统中其他自动装置配合，在条件允许时，采取预定措施，缩短事故停电时间尽快恢复供电，从而提高电力系统运行的可靠性。

3. 动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即可靠性、选择性、速动性和灵敏性。

4. 继电保护装置一般由测量比较元件，逻辑判断元件和输出元件三部分组成。

测量比较元件测量通过被保护的电气元件的物理参量，并与给定的值进行比较，根据比较的结果，给出是非或0或1性质的一组逻辑信号，从而判断保护装置是否应该启动。

逻辑判断元件根据测量比较元件输出逻辑信号的性质、先后顺序、持续时间等，是保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该是断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。

执行输出元件根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲即相应的动作信息，发出警报或不动作。

5. 电流保护的接线方式有三种：①两相一继电器的两相电流差接线②三相三继电器的完全星形接线③；两相两继电器的不完全星形接线。

6. 90°接线方式是指在三相对称的情况下，当cos ψ=1时，加入继电器的电流如ÌA 和电压ÚA 相位相差90°。

7. 90°接线方式的主要优点是：第一，对各种两相短路都没有死区，因为继电器加入的是非故障的相见电压，其值很高；第二，适当地选择继电器的内角α后，对线路上发生的各种故障，都能保证动作的方向性。

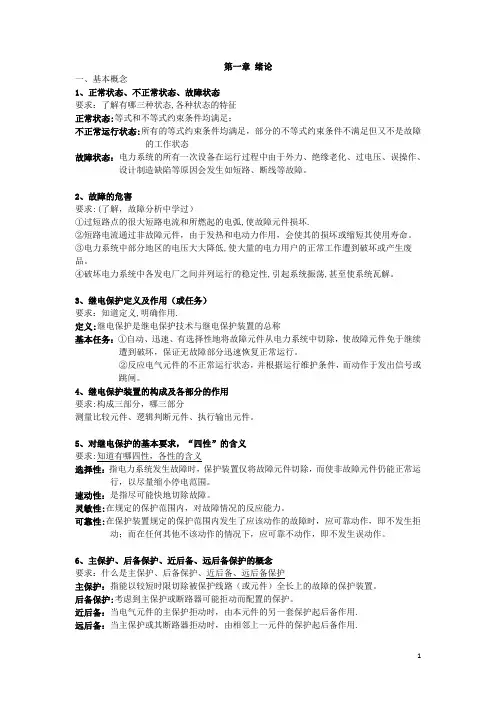

第一章绪论一、基本概念1、正常状态、不正常状态、故障状态要求：了解有哪三种状态,各种状态的特征正常状态:等式和不等式约束条件均满足；不正常运行状态:所有的等式约束条件均满足，部分的不等式约束条件不满足但又不是故障的工作状态故障状态：电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计制造缺陷等原因会发生如短路、断线等故障。

2、故障的危害要求:(了解，故障分析中学过）①过短路点的很大短路电流和所燃起的电弧,使故障元件损坏.②短路电流通过非故障元件，由于发热和电动力作用，会使其的损坏或缩短其使用寿命。

③电力系统中部分地区的电压大大降低,使大量的电力用户的正常工作遭到破坏或产生废品。

④破坏电力系统中各发电厂之间并列运行的稳定性,引起系统振荡,甚至使系统瓦解。

3、继电保护定义及作用（或任务）要求：知道定义,明确作用.定义:继电保护是继电保护技术与继电保护装置的总称基本任务：①自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。

②反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

4、继电保护装置的构成及各部分的作用要求:构成三部分，哪三部分测量比较元件、逻辑判断元件、执行输出元件。

5、对继电保护的基本要求，“四性”的含义要求:知道有哪四性，各性的含义选择性：指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

速动性：是指尽可能快地切除故障。

灵敏性:在规定的保护范围内，对故障情况的反应能力。

可靠性:在保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在任何其他不该动作的情况下，应可靠不动作，即不发生误动作。

6、主保护、后备保护、近后备、远后备保护的概念要求：什么是主保护、后备保护、近后备、远后备保护主保护：指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

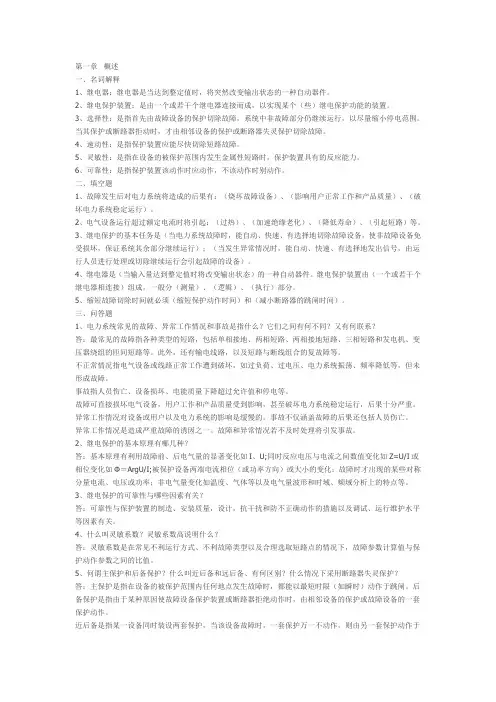

第一章概述一、名词解释1、继电器：继电器是当达到整定值时，将突然改变输出状态的一种自动器件。

2、继电保护装置：是由一个或若干个继电器连接而成，以实现某个（些）继电保护功能的装置。

3、选择性：是指首先由故障设备的保护切除故障，系统中非故障部分仍继续运行，以尽量缩小停电范围。

当其保护或断路器拒动时，才由相邻设备的保护或断路器失灵保护切除故障。

4、速动性：是指保护装置应能尽快切除短路故障。

5、灵敏性：是指在设备的被保护范围内发生金属性短路时，保护装置具有的反应能力。

6、可靠性：是指保护装置该动作时应动作，不该动作时别动作。

二、填空题1、故障发生后对电力系统将造成的后果有：（烧坏故障设备）、（影响用户正常工作和产品质量）、（破坏电力系统稳定运行）。

2、电气设备运行超过额定电流时将引起：（过热）、（加速绝缘老化）、（降低寿命）、（引起短路）等。

3、继电保护的基本任务是（当电力系统故障时，能自动、快速、有选择地切除故障设备，使非故障设备免受损坏，保证系统其余部分继续运行）；（当发生异常情况时，能自动、快速、有选择地发出信号，由运行人员进行处理或切除继续运行会引起故障的设备）。

4、继电器是（当输入量达到整定值时将改变输出状态）的一种自动器件。

继电保护装置由（一个或若干个继电器相连接）组成，一般分（测量）、（逻辑）、（执行）部分。

5、缩短故障切除时间就必须（缩短保护动作时间）和（减小断路器的跳闸时间）。

三、问答题1、电力系统常见的故障、异常工作情况和事故是指什么？它们之间有何不同？又有何联系？答：最常见的故障指各种类型的短路，包括单相接地、两相短路、两相接地短路、三相短路和发电机、变压器绕组的匝间短路等。

此外，还有输电线路，以及短路与断线组合的复故障等。

不正常情况指电气设备或线路正常工作遭到破坏，如过负荷、过电压、电力系统振荡、频率降低等，但未形成故障。

事故指人员伤亡、设备损坏、电能质量下降超过允许值和停电等。

主要的继电保护及原理一、线路主保护（纵联保护）纵联保护：利用某种通信通道将输电线路两端的保护装置纵向连接起来，将各端的电气量传送到对端，将各端的电气量进行比较，一判断故障在本线路范围内还是范围之外，从而决定是否切断被保护线路。

任何纵联保护总是依靠通道传送的某种信号来判断故障的位置是否在被保护线路内，信号按期性质可分为三类：闭锁信号、允许信号、跳闸信号。

闭锁信号：收不到这种信号是保护动作跳闸的必要条件。

允许信号：收到这种信号是保护动作跳闸的必要条件。

跳闸信号：收到这种信号是保护动作与跳闸的充要条件。

按输电线路两端所用的保护原理分，可分为：（纵联）差动保护、纵联距离保护、纵联方向保护。

通道类型：一、导引线通道；二、载波（高频）通道；三、微波通道；四、光纤通道。

1）（纵联）差动保护（纵联）差动保护：原理是根据基尔霍夫定律，即流向一个节点的电流之和等于零。

差动保护存在的问题：一、对于输电线路1、电容电流：电容电流从线路内部流出，因此对于长线路的空载或轻载线路容易误动。

解决办法：提高启动电流值（牺牲灵敏度）；加短延时（牺牲快速性）；必要是进行电容电流补偿。

*注：穿越性电流就是在保护区外发生短路时，流入保护区内的故障电流。

穿越电流不会引起保护误动。

2、 TA断线，造成保护误动解决办法：使差动保护要发跳闸命令必须满足如下条件：本侧起动原件起动；本侧差动继电器动作；收到对侧“差动动作”的允许信号。

保护向对侧发允许信号条件：保护起动；差流元件动作3、弱电侧电流纵差保护存在问题（变压器不接地系统的弱电侧在轻载或空载时电流几乎没有变化）解决办法：除两侧电流差突变量起动元件、零序电流起动元件和不对应起动元件外，加装一个低压差流起动元件。

4、高阻接地是保护灵敏度不够在线路一侧发生高阻接地短路时，远离故障点的一侧各个起动元件可能都不启动，造成两侧差动保护都不能切除故障。

解决办法：由零序差动继电器，通过低比率制动系数的稳态相差元件选相，构成零序1 段差动继电器，经延时动作。

继电保护的作用：自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。

反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

继电保护的分类：按保护所起的作用分类：主保护、后备保护（远，近）、辅助保护等。

主保护：反映被保护元件本身的故障，并以尽可能短的时限切除故障的保护；后备保护：：主保护或断路器拒动时用来切除故障的保护。

又分为近后备保护和远后备保护。

近后备保护：在本元件处装设两套保护，当主保护拒动时，由本元件的另一套保护动作；远后备保护：当主保护或断路器拒动时，由上一级电力设备或线路的保护来实现的后备保护。

辅助保护：为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。

继电保护装置一般有那几部分构成：继电保护装置一般由测量比较元件，逻辑判断元件和执行输出元件组成；测量比较原件：测量通过被保护电力元件的物理参数，并与给定的定植进行比较，根据比较的结果给出“0”“1”性质的逻辑信号，从而判断保护装置的是否启动；逻辑判断元件：根据测量比较元件给出的逻辑信号的性质，先后顺序和持续的时间等，使保护装置按照一定的逻辑关系判断故障的类型和范围，最后确定是否应该使断路器跳闸，发出信号活不动作，并将对应的指令传给执行输出部分；执行输出元件：根据逻辑判断部分的指令，发出跳开断路器的跳闸脉冲级相应的动作信息。

发出警报或不动作对电力系统继电保护的基本要求：选择性、速动性、灵敏性和可靠性。

选择性是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

速动性是指尽可能快地切除故障。

灵敏性是指在规定的保护范围内，对故障情况的反应能力可靠性是指在保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在任何其他不该动作的情况下，应可靠不动作，即不发生误动作。

电磁型继电器的动作值、返回值和返回系数；继电器的动作电流：使继电器动作的最小电流；继电器的返回电流：使继电器返回的最大电流，K小于1.相间短路电流保护的基本接线方式及其特点与应用范围：三相星型：各种两相短路时有两个继电器动作。

1继电保护装置：指能反映电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸后发出信号的一种自动装置。

2电力系统继电保护：泛指继电保护技术和由各种继电保护装置组成的继电保护系统，包括继电保护的原理设计、配置、整定、调试等技术，也包括有获取电量信息的电压、电流互感器二次回路，经过继电保护装置到断路器跳闸线圈的一整套具体设备，如果需要利用通信手段传送信息，还包括通信设备。

3电力系统继电保护的基本任务：（1）自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，摆正其他无故障部分迅速恢复正常运行。

（2）反映电气设备的不正常运行状态，病根据运行维护条件，而动作于发出信号或跳闸。

此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一般的延时，以免暂短的运行波动造成不必要的动作和干扰引起的误动。

4电力系统保护范围：每一套保护都有预先严格会顶的保护范围，只有在保护范围内发生故障，该保护才动作。

保护范围划分的基本原则是任一个元件的故障都能可靠地被切除并且造成停电范围最小，或地系统正常运行的影响最小。

一般借助于断路器实现保护范围的划分。

5 110KV及以上电压等级的电网，主要承担输电任务，形成多电源环网，采用中性点直接接地形式，其主保护一般为纵联保护担任，110KV以下电压等级的电网，主要承担供、配电任务，发生单相接地后为保证继续供电，中性点采用非直接接地方式；为了便于继电保护的整定配合和运行管理，通常采用双电源互为备用，正常时单侧电源供电的运行方式，其主保护一般由阶段式动作特性的电流保护担任。

1、利用每个电力元件在内部与外部短路时两侧电流相量的差别可以构成电流差动保护。

利用两侧电流相位的测别可以构成电流相位差动保护。

利用两侧功率方向的差别可以构成方向比较式纵联保护。

利用两侧测量阻抗的大小和方向等还可以构成其他原理的纵联保护。

利用某种通信通道同时比较背保护元件两侧正常运行于故障时电气量差异的保护为纵联保护。

各种继电保护优缺点对比距离保护优缺点：优点是灵敏度高，能保证故障线路在比较短的时间内有选择地切除故障，且不受系统运行方式和故障形式的影响。

其缺点是当保护突然失去交流电压时，将引起保护误动作。

因为阻抗保护是当测量到的阻抗值等于或小于整定阻抗值时就动作，如电压突然消失，保护就会误动作，为此要采取相应措施电流保护与距离保区别，优缺点是什么电流保护呢，原理比较简单，就是电流值达到一定的程度，保护装置就动作了，经过一定时限或者零时限，跳开断路器，切开故障点。

一般用在10KV以下的线路保护或一些用户变压器上。

主要有速断保护和过流保护两种，有的配了有零序CT的，也配零序电流保护。

优点：原理简单、接线简单，成本低。

缺点：太简单，无闭锁量，只能用在10KV以下场合。

距离保护是指利用阻抗元件来反应短路故障的保护装置。

原理比较复制，一般用在110KV以上的线路保护上。

距离保护是反应故障点至保护安装地点之间的距离（或阻抗）。

并根据距离的远近而确定动作时间的一种保护装置。

该装置的主要元件为距离（阻抗）继电器，它可根据其端子上所加的电压和电流测知保护安装处至短路点间的阻抗值，此阻抗称为继电器的测量阻抗。

当短路点距保护安装处近时，其测量阻抗小，动作时间短；当短路点距保护安装处远时，其测量阻抗增大，动作时间增长，这样就保证了保护有选择性地切除故障线路。

（选择性，这是和普通电流保护的很大分别，一般的电流保护，有电流就跳了）用电压与电流的比值(即阻抗)构成的继电保护，又称阻抗保护，阻抗元件的阻抗值是接入该元件的电压与距离保护电流的比值：U/I=Z，也就是短路点至保护安装处的阻抗值。

因线路的阻抗值与距离成正比，所以叫距离保护或阻抗保护。

距离保护分为接地距离保护和相间距离保护等。

距离保护分的动作行为反映保护安装处到短路点距离的远近。

与电流保护和电压保护相比，距离保护的性能受系统运行方式的影响较小当短路点距保护安装处近时，其量测阻抗小，动作时间短;当短路点距保护安装处远时，其量测阻抗大,动作时间就增长，这样保证了保护有选择性地切除故障线路。

各种继电保护优缺点对比一、距离保护优缺点：优点是灵敏度高，能保证故障线路在比较短的时间内有选择地切除故障，且不受系统运行方式和故障形式的影响。

其缺点是当保护突然失去交流电压时，将引起保护误动作。

因为阻抗保护是当测量到的阻抗值等于或小于整定阻抗值时就动作，如电压突然消失，保护就会误动作，为此要采取相应措施二、电流保护与距离保区别，优缺点是什么电流保护呢，原理比较简单，就是电流值达到一定的程度，保护装置就动作了，经过一定时限或者零时限，跳开断路器，切开故障点。

一般用在10KV以下的线路保护或一些用户变压器上。

主要有速断保护和过流保护两种，有的配了有零序CT的，也配零序电流保护。

优点：原理简单、接线简单，成本低。

缺点：太简单，无闭锁量，只能用在10KV以下场合。

距离保护是指利用阻抗元件来反应短路故障的保护装置。

原理比较复制，一般用在110KV以上的线路保护上。

距离保护是反应故障点至保护安装地点之间的距离（或阻抗）。

并根据距离的远近而确定动作时间的一种保护装置。

该装置的主要元件为距离（阻抗）继电器，它可根据其端子上所加的电压和电流测知保护安装处至短路点间的阻抗值，此阻抗称为继电器的测量阻抗。

当短路点距保护安装处近时，其测量阻抗小，动作时间短；当短路点距保护安装处远时，其测量阻抗增大，动作时间增长，这样就保证了保护有选择性地切除故障线路。

（选择性，这是和普通电流保护的很大分别，一般的电流保护，有电流就跳了）用电压与电流的比值（即阻抗）构成的继电保护，又称阻抗保护，阻抗元件的阻抗值是接入该元件的电压与距离保护电流的比值：U/I=Z，也就是短路点至保护安装处的阻抗值。

因线路的阻抗值与距离成正比，所以叫距离保护或阻抗保护。

距离保护分为接地距离保护和相间距离保护等。

距离保护分的动作行为反映保护安装处到短路点距离的远近。

与电流保护和电压保护相比，距离保护的性能受系统运行方式的影响较小当短路点距保护安装处近时，其量测阻抗小，动作时间短；当短路点距保护安装处远时，其量测阻抗大，动作时间就增长，这样保证了保护有选择性地切除故障线路。

继电保护什么是继电保护？继电保护是电气系统中的一种重要的保护措施，通过使用继电器（relay）来监测电气系统中各个元件的状态，及时对故障进行检测和切除故障区域，以保护电气系统的稳定运行和设备的安全。

继电保护系统通常由以下几个方面组成：•电流继电器：用于监测电气系统中的电流变化，当电流超过设定值时触发保护动作；•电压继电器：用于监测电气系统中的电压变化，当电压超过或低于设定值时触发保护动作；•频率继电器：用于监测电气系统中的频率变化，当频率超过或低于设定值时触发保护动作；•差动继电器：用于监测电气系统中的电流差值，当差值超过设定值时触发保护动作；•温度继电器：用于监测电气设备的温度变化，当温度超过设定值时触发保护动作。

继电保护的主要目的是确保电气设备的安全运行，防止设备过载、短路、接地故障等情况导致设备的损坏或电气系统的停电。

继电保护的工作原理继电保护系统通过与电气系统中的元件连接，实时监测电气系统中的各种参数，并根据预设的保护条件进行判断和动作。

继电保护系统的工作原理可以简单概括为以下几个步骤：1.监测：继电保护系统通过连接到电气系统中的各个元件，监测电流、电压、频率、温度等参数的变化；2.采集：继电保护系统通过传感器或测量装置，将监测到的参数值传输到继电器中；3.判断：继电器接收到参数值后，根据预设的保护条件和逻辑，判断是否触发保护动作；4.动作：若判断条件满足，继电器将触发保护动作，如切断电路、开启报警、向上位机发送信号等。

通过以上工作原理，继电保护系统能够快速检测和响应电气系统中的异常情况，以保护设备和系统的安全运行。

继电保护的应用场景继电保护广泛应用于各种电气设备和电力系统中，常见的应用场景包括：1.电力系统：继电保护系统在电力系统中起到了至关重要的作用，能够对发电机、变压器、电缆、开关设备等进行监测和保护；2.工业控制：工业领域中电气设备较多，继电保护系统能够对各种电机、传动装置、控制阀门等进行保护；3.铁路交通：继电保护系统在铁路交通系统中的应用较多，可对信号灯、安全门、列车制动装置等进行监测和保护；4.建筑电气：继电保护系统在建筑电气中也有广泛应用，可以对楼宇配电、电梯、空调设备等进行保护。

1、过载保护和过热保护的区别?过载保护也就是过流保护，检测的是电动机的电流，实验时采用的方法是堵转。

在堵转时，电动机的电流较大，过流保护器就会动作。

过热保护检测的是电动机的整体或者局部的发热，采用的是热敏元件，使用时必须和温度变送器配合才能实现控制功能，二者均可以在缺相时发挥较好的效果，因为缺相时有局部过流现象，也有局部过热现象。

2、过负荷保护和过电流保护的区别?过负荷是装置异常运行的一种情况，一般只发信号,不动作于跳闸，整定值较低，但是带一段时间的延时，用于躲过设备的启动电流等情况;过流保护是电力设备短路时的一种保护，动作于跳闸，过流不一定是对称的。

由于速断保护不能保护线路全长，要靠过流保护来作为后备保护。

3、过流保护为什么加装低电压闭锁或者复合电压闭锁?过流保护保护的是按照躲过本线路末端的最大负荷电流整定的，灵敏度按照被保护线路末端最小运行方式下的两相短路电流进行校验的。

为了避免因灵敏度不足而引起保护的误动作，所以加装低电压闭锁装置或者复合电压闭锁，来确认线路的故障情况。

复合电压闭锁实际上就是一个低电压继电器和一个负序电压继电器并联组成的，只要其中的任何一个动作，那么过流保护就动作。

过电流保护为何要带低电压闭锁，以前不加装低压元件，定值计算时要躲过最大负荷电流来整定，这样就不能满足保护的灵敏度，加装低压元件后，不仅可以不用最大负荷电流整定，而且可以降低动作电流，提高他的灵敏度。

只是一个过电流判据，会使保护的可靠性降低，如果线路本身负荷比较大，当线路上有很多诸如电动机负载，并同时启动时，纯过流保护很容易动作。

当加上低电压闭锁判据时就可以判断是否真正发生短路故障，因为真正发生短路故障时，电压会急剧下降，如果只是电流大于定值，而电压正常，就表示线路没有故障，保护不动作。

如果电流大于定值的同时电压也低于定值，这时就表示线路发生短路故障了，保护要动作，切断故障。

过流保护是否带电压闭锁，主要看定值按照躲过最大负荷电流来整定时是否满足灵敏性，如果满足可不带电压闭锁。
