电路1简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。
该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
一、电路工作原理电路原理如图1（a）所示。
图1简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648，利用其压控特性在输出3脚产生频值，测量精度极高。
率信号，可间接测量待测电感LXBB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。
测量被测电感L X 时，只需将L X接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出L值。
X 电路谐振频率：f0=1/2π所以L X=1/4π2f02CLxC式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算L X的值还需先知道C值。
为此需要对电位器VR1刻度与变容二极管的对应值作出校准。
为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。
如图6—7(b)所示，该标准线圈电感量为0.44µH。
校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。
附表给出了实测取样对应关系。
附表振荡频率（MHz）98766253433834二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。
VR1选择多圈高精度电位器。
其它元器件按电路图所示选择即可。
20个经典的基本电路图讲解对模拟电路的掌握分为三个层次：初级层次熟练记住这二十个电路，清楚这二十个电路的作用。
只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。
有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。
达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。
一、桥式整流电路桥式整流电路1、二极管的单向导电性、伏安特性曲线、理想开关模型和恒压降模型：2、桥式整流电流流向过程、输入输出波形：3、计算：Vo, Io,二极管反向电压。
二、电源滤波器电源滤波器1、电源滤波的过程分析、波形形成过程：2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器信号滤波器1、信号滤波器的作用、与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线、计算谐振频率。
四、微分和积分电路微分和积分电路1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
五、共射极放大电路共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

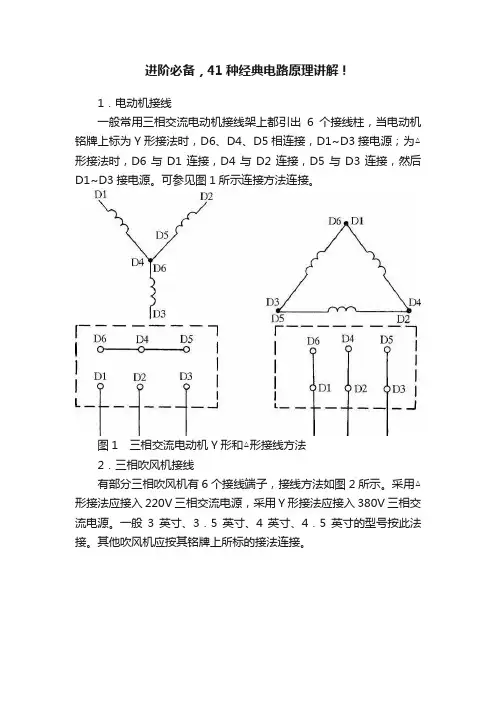

进阶必备，41种经典电路原理讲解！1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

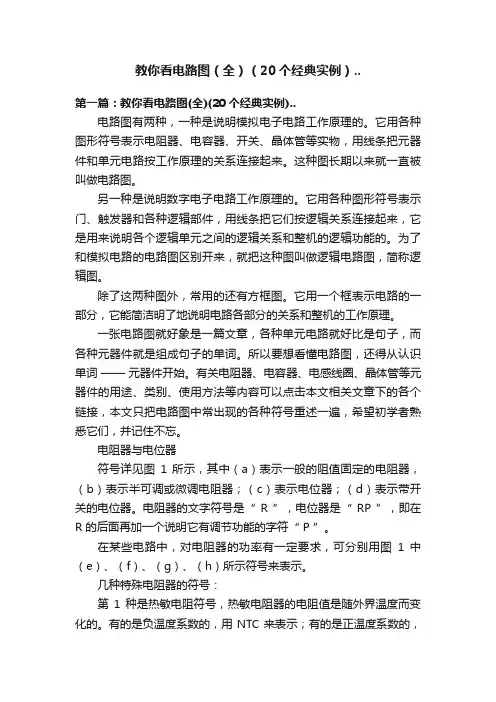

教你看电路图（全）（20个经典实例）..第一篇：教你看电路图(全)(20个经典实例)..电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图1 所示，其中（a）表示一般的阻值固定的电阻器，（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图1 中（e）、（f）、（g）、（h）所示符号来表示。
几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。
它的符号见图（i），用θ 或t° 来表示温度。
它的文字符号是“ RT ”。
第2 种是光敏电阻器符号，见图1（j），有两个斜向的箭头表示光线。
它的文字符号是“ RL ”。
