《电路基础电子教程》

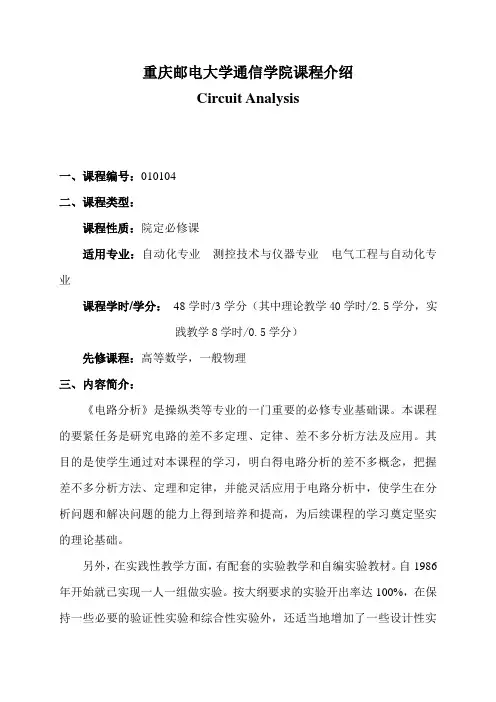

重庆邮电大学通信学院课程介绍Circuit Analysis一、课程编号：010104二、课程类型：课程性质：院定必修课适用专业：自动化专业测控技术与仪器专业电气工程与自动化专业课程学时/学分：48学时/3学分（其中理论教学40学时/2.5学分，实践教学8学时/0.5学分）先修课程：高等数学，一般物理三、内容简介：《电路分析》是操纵类等专业的一门重要的必修专业基础课。

本课程的要紧任务是研究电路的差不多定理、定律、差不多分析方法及应用。

其目的是使学生通过对本课程的学习，明白得电路分析的差不多概念，把握差不多分析方法、定理和定律，并能灵活应用于电路分析中，使学生在分析问题和解决问题的能力上得到培养和提高，为后续课程的学习奠定坚实的理论基础。

另外，在实践性教学方面，有配套的实验教学和自编实验教材。

自1986年开始就已实现一人一组做实验。

按大纲要求的实验开出率达100%，在保持一些必要的验证性实验和综合性实验外，还适当地增加了一些设计性实验或部分科研课题，亦有意识地设置了部分开放性实验。

目前所开实验如下：⑴实验室差不多知识及万用表的使用；⑵线性网络几个定理的验证；⑶常用电子仪器的使用；⑷RC电路的阶跃响应；⑸RLC电路的阶跃响应；⑹元件参数的测量；⑺LC元件差不多特性的测量；⑻RC网络频率特性的研究；⑼电路谐振特性的研究；⑽RC双T网络带阻特性的研究。

四、选用教材：1、教材《电路分析》张永瑞杨林耀主编高等教育出版社 2004年2、参考书《电路分析基础》周围主编人民邮电出版社 2003年3、参考书《电路分析基础》李瀚荪编人民教育出版社 1993年《电路分析》课程简介（操纵类强化班）Circuit Analysis一、课程编号：010101二、课程类型：课程性质：院定必修课适用专业：操纵类强化班课程学时/学分：64学时/4学分（其中理论教学56学时/3.5学分，实践教学8学时/0.5学分）先修课程：高等数学、一般物理三、内容简介：《电路分析》是操纵类等专业的一门重要的必修专业基础课。

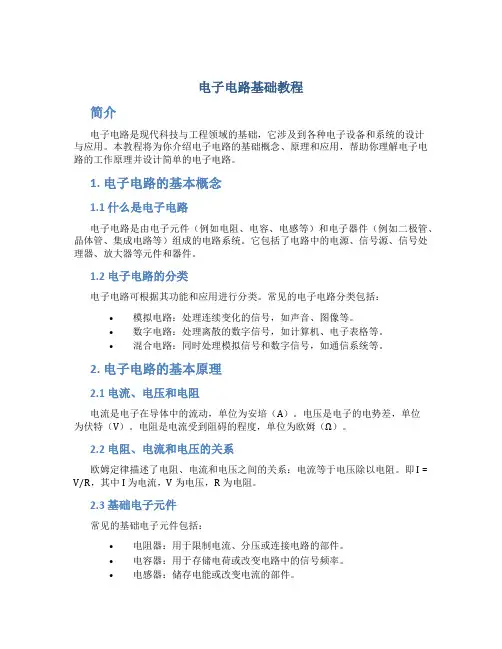

电子电路基础教程简介电子电路是现代科技与工程领域的基础，它涉及到各种电子设备和系统的设计与应用。

本教程将为你介绍电子电路的基础概念、原理和应用，帮助你理解电子电路的工作原理并设计简单的电子电路。

1. 电子电路的基本概念1.1 什么是电子电路电子电路是由电子元件（例如电阻、电容、电感等）和电子器件（例如二极管、晶体管、集成电路等）组成的电路系统。

它包括了电路中的电源、信号源、信号处理器、放大器等元件和器件。

1.2 电子电路的分类电子电路可根据其功能和应用进行分类。

常见的电子电路分类包括：•模拟电路：处理连续变化的信号，如声音、图像等。

•数字电路：处理离散的数字信号，如计算机、电子表格等。

•混合电路：同时处理模拟信号和数字信号，如通信系统等。

2. 电子电路的基本原理2.1 电流、电压和电阻电流是电子在导体中的流动，单位为安培（A）。

电压是电子的电势差，单位为伏特（V）。

电阻是电流受到阻碍的程度，单位为欧姆（Ω）。

2.2 电阻、电流和电压的关系欧姆定律描述了电阻、电流和电压之间的关系：电流等于电压除以电阻。

即 I = V/R，其中 I 为电流，V 为电压，R 为电阻。

2.3 基础电子元件常见的基础电子元件包括：•电阻器：用于限制电流、分压或连接电路的部件。

•电容器：用于存储电荷或改变电路中的信号频率。

•电感器：储存电能或改变电流的部件。

•二极管：仅允许电流沿一个方向通过的元件。

•晶体管：用于放大和控制电流的元件。

•集成电路：在一个芯片上集成多个电子元件和器件。

3. 常见电路的设计与分析3.1 串联电路串联电路是将电子元件或器件按顺序连接的电路。

串联电路中的电流相同，电压分配根据各个元件的电阻值进行。

3.2 并联电路并联电路是将电子元件或器件同时连接在一起的电路。

并联电路中的电压相同，电流分配根据各个元件的电导率进行。

3.3 放大电路放大电路用于增加信号的幅度或功率。

常见的放大电路包括共射极放大电路、共集极放大电路和共射极放大电路。

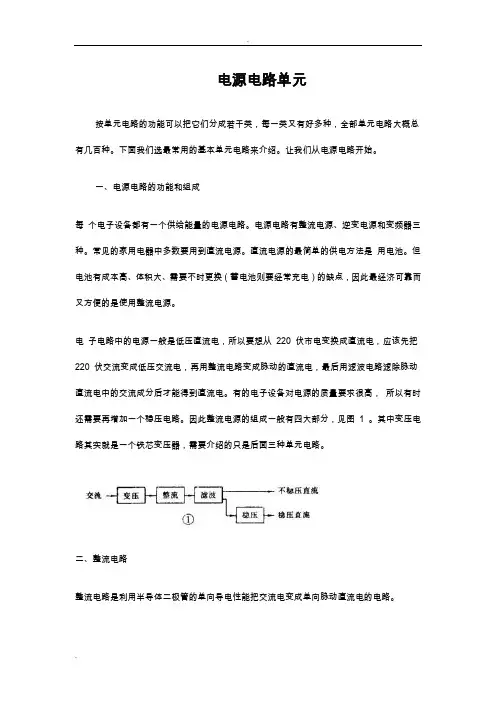

电源电路单元按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。

下面我们选最常用的基本单元电路来介绍。

让我们从电源电路开始。

一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（1 ）半波整流半波整流电路只需一个二极管，见图2 （a ）。

在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的是脉动的直流电（2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （b ）。

负载R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。

（3 ）全波桥式整流用4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图2 （c ）。

负载上的电流波形和输出电压值与全波整流电路相同。

（4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。

图2 （d ）是一个二倍压整流电路。

当U2 为负半周时VD1 导通，C1 被充电，C1 上最高电压可接近1.4U2 ；当U2 正半周时VD2 导通，C1 上的电压和U2 叠加在一起对C2 充电，使C2 上电压接近2.8U2 ，是C1 上电压的2 倍，所以叫倍压整流电路。

第一章电子技术入门基础1．基本概念与规律1.1电路: 由金属导线和电气,电子部件组成的导电回路.(直流电路和交流电路)1.2电路图: 用电路元件符号表示电路连接的图.1.3电流:导体中的自由电荷在电场力的作用下做有规则的定向运动就形成了电流. 用I表示,单位为安A/mA/uA1.4电流计算公式: I=Q/T Q导体横截面的电荷量, T电荷通过导体的时间.1.5电阻: 导体对电流的阻碍称为该导体的电阻.用字母R表示.单位:欧姆Ω,KΩ千欧MΩ兆欧.1.6电阻计算机公式: R=ρ*l/S. ρ导体固有的电阻率. L导体长度, S导体的横截面积.1.7电位:又称电势,处于电场中某个位置的单位电荷所具有的电势能.1.8电压:电流形成的原因(电荷才会从高电势向低电势流动).中国电压220V.1.9电动势:反映电源把其他形式的能转换成电能的本领的物理量.电动势使电源两端产生电压(电源消耗能量在两极建立的电位差称为电动势)1.9.1化学电动势:干电池,锂电池,蓄电池1.9.2感生/动生电动势:电动机1.9.3光生电动势:1.9.4压电电动势:1.9.5温差电动势:1.10通路:电路导通,有正常电流流过负载,负载正常工作.1.11开路：电路断开，无电流流过负载,负载不工作.1.12短路:电路中电源正负极间没有负载而是直接接通叫做短路.1.13接地: 接地是为保证电工设备正常工作和人身安全而采取的一种用电安全措施，通过金属导线与接地装置连接来实现，常用的有保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。

1.14屏蔽:为防止某些元器件和电路工作时受到干扰,对这些元器件和电路采取隔离措施,称为屏蔽。

屏蔽的具体做法就是用金属材料(屏蔽罩)将元器或电路封闭起来,再将屏蔽罩接地。

1.15欧姆定律: 在同一电路中,导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比.I=U/R1.16电功:电流做的功称为电功.W电功=UIT(U电压,I电流,T表示时间) W单位为J(焦)1.17电功率:单位时间内电流做的功叫电功率.用来表示消耗电能的快慢.P=UI,单位为W(瓦)1.18焦耳定律:说明传导电流将电能转换为热能的定律.电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻成正比,跟通电时间成正比.Q=I²RT Q指热量,单位为焦耳J. (电热器:电炉,电烙铁,电钣锅,电熨斗) 2．电阻的连接方式(串联等流分压,并联等压分流.)1.1电阻的串联: 两个或两个以上的电阻头尾接连在电路中,称为电阻的串联.1.1.1串联电阻的电流相同。

电工电子技术基本教程习题解答北京工商大学 计算机与信息工程学院 电工电子基础教研室第5章 集成运算放大器及其应用5-1 负反馈放大电路的开环放大倍数A =2000，反馈电路的反馈系数F =0.007。

求：（1）闭环放大倍数A f =？（2）若A 发生±15%的变化，A f 的相对变化范围为何值？ 解： （1）3133007020*******1..AF A A f =×+=+=（2）%%)(.A dA AF A dA ff 115007020001111±=±××+=⋅+=5-2 图5-11所示反相输入运放电路，若要求OI25u u =，输入电阻，试选配外接电阻R 1、R 2、R F 的阻值。

i 20k r >Ω解：反相输入运放电路r i =R 1，要使，可选 i 20k r >ΩR 1=20~30 k Ω由于O f I 1u Ru R =− 可选ΩΩk ~k )~(R u u R iof 7505003020251=×==按照外接等效电阻R += R –：f 121f f 1///1/R R R R R R R R ⎛⎞==⎜⎟+⎝⎠1 ΩΩk .~.k )~(85282319302025125=+=5-3 如图5-34 所示运算放大器电路，电阻R R 41=。

当输入信号t sin u i ω8=mV 时，试分别计算开关K 断开和闭合时的输出电压u 。

图5-34 题5-3图解：⑴ 开关K 断开时，t sin -u R R Ru i o ω164=+−= mV ⑵ 开关K 闭合时，R u -R u o i 43=，t sin u o ω332−= mV5-4 在图5-35所示的电路中，已知12R R F =，V u i 2−=。

试求输出电压，并说明放大器A1的作用。

ou图5-35题5-4图解：V u R R u R R u i1F o1F o 411=⎟⎟⎠⎞⎜⎜⎝⎛−=⎟⎟⎠⎞⎜⎜⎝⎛−= 运放A1接成电压跟随器，使输入阻抗趋于无限大，以减轻信号源负担。
