山东c-sam超声波显微镜工作原理
C-SAM超声波显微镜是一种非破坏性的检测设备，主要应用于半导体产业、电子器件、航空航天、工业制造等领域，用于检测材料内部的缺陷、异物、裂纹等。
在实际应用中，
C-SAM超声波显微镜具有灵敏度高、分辨率高、无损检测等优点，因此，被广泛应用于各
个领域。
C-SAM超声波显微镜的工作原理是利用超声波在固体材料中的传播规律来检测材料内
部的缺陷。
超声波是一种机械波，其传播速度和反射特性因材料的声学性质而异。
当超声
波传播到材料的表面时，会被部分反射回来，当遇到材料内部的缺陷时，超声波将穿过缺
陷并产生相应的反射信号。
C-SAM超声波显微镜通过检测这些反射信号并对其进行分析，可以获得材料内部缺陷的信息。
C-SAM超声波显微镜主要包括超声发射器、超声接收器、控制器和图像处理软件等组
成部分。
超声发射器主要用于产生超声波信号，它将电能转换成机械波能量，使超声波信
号以一定频率和幅度在材料中传播。
超声接收器主要用于接收从材料中反射回来的超声波
信号，并将其转换为电能信号。
控制器主要用于控制发射器和接收器的工作状态，并将接
收到的信号传输到计算机中进行处理。
图像处理软件主要用于对信号进行处理和分析，并
将检测结果显示出来。
总之，C-SAM超声波显微镜是一种高精度、高可靠性的非破坏性检测设备，在材料检
测和质量控制方面具有广泛的应用前景。
其工作原理简单明了，通过利用超声波在固体材
料中的传播规律来检测材料内部的缺陷，具有灵敏度高、分辨率高、无损检测等优点，是
现代工业生产过程中不可或缺的一部分。

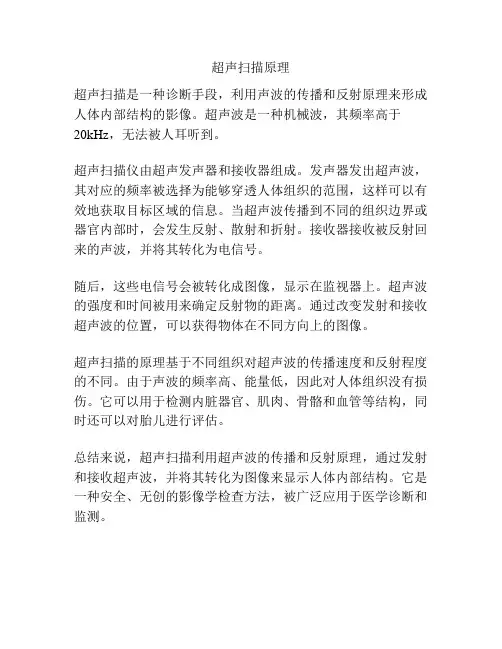

超声扫描原理
超声扫描是一种诊断手段，利用声波的传播和反射原理来形成人体内部结构的影像。
超声波是一种机械波，其频率高于
20kHz，无法被人耳听到。
超声扫描仪由超声发声器和接收器组成。
发声器发出超声波，其对应的频率被选择为能够穿透人体组织的范围，这样可以有效地获取目标区域的信息。
当超声波传播到不同的组织边界或器官内部时，会发生反射、散射和折射。
接收器接收被反射回来的声波，并将其转化为电信号。
随后，这些电信号会被转化成图像，显示在监视器上。
超声波的强度和时间被用来确定反射物的距离。
通过改变发射和接收超声波的位置，可以获得物体在不同方向上的图像。
超声扫描的原理基于不同组织对超声波的传播速度和反射程度的不同。
由于声波的频率高、能量低，因此对人体组织没有损伤。
它可以用于检测内脏器官、肌肉、骨骼和血管等结构，同时还可以对胎儿进行评估。
总结来说，超声扫描利用超声波的传播和反射原理，通过发射和接收超声波，并将其转化为图像来显示人体内部结构。
它是一种安全、无创的影像学检查方法，被广泛应用于医学诊断和监测。

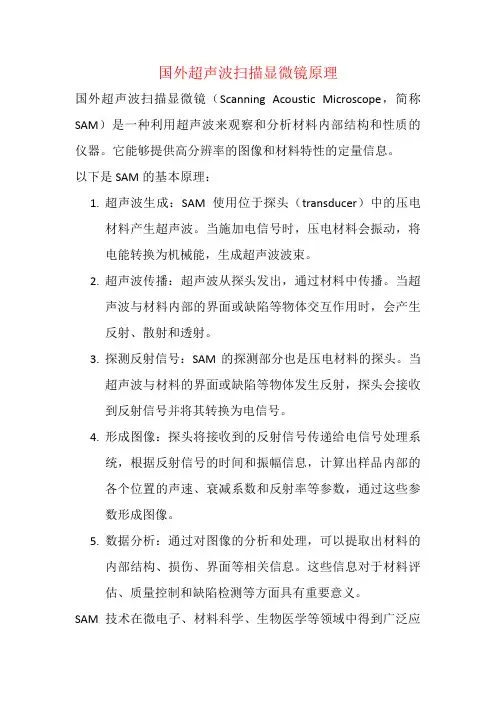

国外超声波扫描显微镜原理
国外超声波扫描显微镜（Scanning Acoustic Microscope，简称SAM）是一种利用超声波来观察和分析材料内部结构和性质的仪器。
它能够提供高分辨率的图像和材料特性的定量信息。
以下是SAM的基本原理：
1.超声波生成：SAM使用位于探头（transducer）中的压电
材料产生超声波。
当施加电信号时，压电材料会振动，将电能转换为机械能，生成超声波波束。
2.超声波传播：超声波从探头发出，通过材料中传播。
当超
声波与材料内部的界面或缺陷等物体交互作用时，会产生反射、散射和透射。
3.探测反射信号：SAM的探测部分也是压电材料的探头。
当
超声波与材料的界面或缺陷等物体发生反射，探头会接收到反射信号并将其转换为电信号。
4.形成图像：探头将接收到的反射信号传递给电信号处理系
统，根据反射信号的时间和振幅信息，计算出样品内部的各个位置的声速、衰减系数和反射率等参数，通过这些参数形成图像。
5.数据分析：通过对图像的分析和处理，可以提取出材料的
内部结构、损伤、界面等相关信息。
这些信息对于材料评估、质量控制和缺陷检测等方面具有重要意义。
SAM技术在微电子、材料科学、生物医学等领域中得到广泛应
用。
它可以帮助研究人员观察材料的微观结构、缺陷和性能，了解材料的质量、强度、粘附性等方面的特性。
需要注意的是，SAM的性能和精度与超声波频率、探头的设计和材料属性等参数有关。
因此，在实际应用中需要根据具体需求和样品特性进行适当的调整和优化。

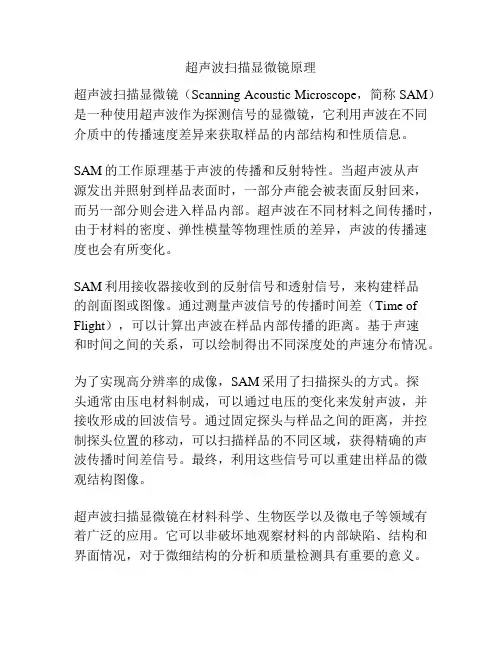

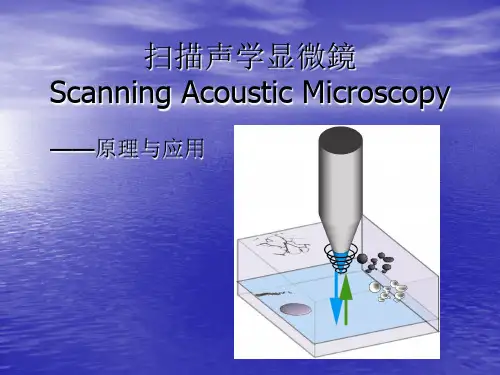

超声波扫描显微镜原理
超声波扫描显微镜（Scanning Acoustic Microscope，简称SAM）是一种使用超声波作为探测信号的显微镜，它利用声波在不同介质中的传播速度差异来获取样品的内部结构和性质信息。
SAM的工作原理基于声波的传播和反射特性。
当超声波从声
源发出并照射到样品表面时，一部分声能会被表面反射回来，而另一部分则会进入样品内部。
超声波在不同材料之间传播时，由于材料的密度、弹性模量等物理性质的差异，声波的传播速度也会有所变化。
SAM利用接收器接收到的反射信号和透射信号，来构建样品
的剖面图或图像。
通过测量声波信号的传播时间差（Time of Flight），可以计算出声波在样品内部传播的距离。
基于声速
和时间之间的关系，可以绘制得出不同深度处的声速分布情况。
为了实现高分辨率的成像，SAM采用了扫描探头的方式。
探
头通常由压电材料制成，可以通过电压的变化来发射声波，并接收形成的回波信号。
通过固定探头与样品之间的距离，并控制探头位置的移动，可以扫描样品的不同区域，获得精确的声波传播时间差信号。
最终，利用这些信号可以重建出样品的微观结构图像。
超声波扫描显微镜在材料科学、生物医学以及微电子等领域有着广泛的应用。
它可以非破坏地观察材料的内部缺陷、结构和界面情况，对于微细结构的分析和质量检测具有重要的意义。
同时，由于超声波在生物组织中的传播特性，SAM也可以用于生物医学领域的生物组织成像、病变检测等应用。
扫描显微镜成像原理
扫描显微镜是一种关键的现代科学仪器，用于高分辨率观察微观尺度下的样本。
它的
原理基于扫描电子显微镜（Scanning Electron Microscope，SEM）。
扫描显微镜能够通过探测样本表面的反射或散射电子来生成图像。
扫描显微镜的成像原理可以简单概括为以下几个步骤：准备样本、扫描电子束、探测
信号、生成图像。
必须准备好要观察的样本。
这通常涉及到将样本表面涂覆上一层导电物质，例如金属。
导电物质的涂覆可以确保电子束在样本表面上的有效扫描和散射，以获得更清晰的图像。
接下来，通过对样本表面的电子束扫描，电子束与样本表面的原子和分子发生相互作用。
在此过程中，电子束会以不同的方式与样本表面上的物质相互作用，例如散射、反射
或透射。
然后，通过探测这些与电子束交互作用的信号，可以获取有关样本表面拓扑、形貌和
化学组成等信息。
常用的探测信号包括二次电子和反射电子。
通过对从样本表面得到的信号进行处理和分析，可以生成一张高分辨率的图像。
图像
的生成通常会涉及到对信号进行放大、滤波和转化为亮度等级等过程。
扫描显微镜通过探测样本表面的反射或散射电子，利用电子束的扫描来观察并记录样
本表面的形貌、结构和化学组成等信息。
其原理和技术的发展使得我们能够更全面、深入
地了解微观世界。

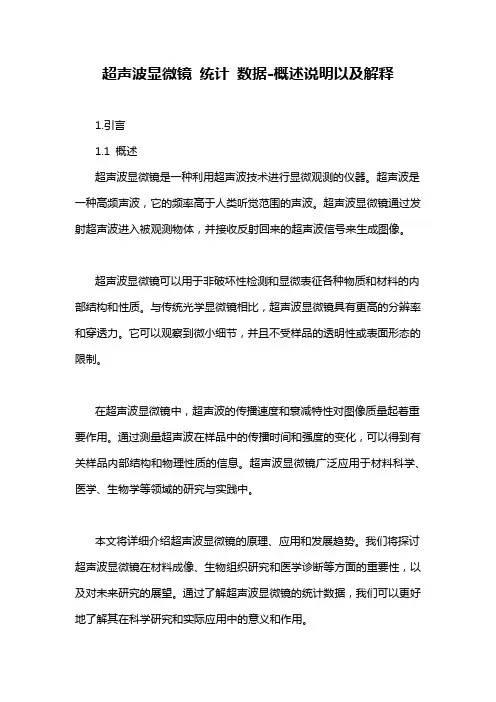

超声波显微镜统计数据-概述说明以及解释1.引言1.1 概述超声波显微镜是一种利用超声波技术进行显微观测的仪器。
超声波是一种高频声波，它的频率高于人类听觉范围的声波。
超声波显微镜通过发射超声波进入被观测物体，并接收反射回来的超声波信号来生成图像。
超声波显微镜可以用于非破坏性检测和显微表征各种物质和材料的内部结构和性质。
与传统光学显微镜相比，超声波显微镜具有更高的分辨率和穿透力。
它可以观察到微小细节，并且不受样品的透明性或表面形态的限制。
在超声波显微镜中，超声波的传播速度和衰减特性对图像质量起着重要作用。
通过测量超声波在样品中的传播时间和强度的变化，可以得到有关样品内部结构和物理性质的信息。
超声波显微镜广泛应用于材料科学、医学、生物学等领域的研究与实践中。
本文将详细介绍超声波显微镜的原理、应用和发展趋势。
我们将探讨超声波显微镜在材料成像、生物组织研究和医学诊断等方面的重要性，以及对未来研究的展望。
通过了解超声波显微镜的统计数据，我们可以更好地了解其在科学研究和实际应用中的意义和作用。
1.2 文章结构文章结构部分的内容可以包括以下内容：本文共分为三个主要部分，分别是引言部分、正文部分和结论部分。
引言部分主要对超声波显微镜进行了概述，并介绍了本文的结构和目的。
正文部分主要分为三个小节，分别是超声波显微镜原理、超声波显微镜应用和超声波显微镜的发展。
在这三个小节中，将详细阐述超声波显微镜的工作原理、其在医学、材料科学等领域的应用以及超声波显微镜技术的发展历程，并通过实验数据和实例来支持和说明这些内容。
结论部分主要对全文进行总结，概括了超声波显微镜的特点和优势，并展望了其未来的发展方向。
同时，对本文的论点进行进一步的强调和总结，以达到给读者一个明确的结论的目的。
综上所述，本文的结构清晰明了，详细介绍了超声波显微镜的原理、应用和发展，并对全文进行了概括性的结论和展望。
接下来，将详细阐述超声波显微镜的原理部分。
1.3 目的目的部分的内容：超声波显微镜作为一种新兴的显微镜技术，其在生物医学领域的应用前景非常广阔。
超声波显微镜原理
超声波显微镜的原理主要是利用超声波的特性来进行图像扫描和检测。
1.超声波的发射和接收：超声换能器能发出一定频率（1MHz~500MHz）的超声波，经过声学透镜聚焦，由耦合介质传到样品上。
超声换能器由电子开关控制，使其在发射方式和接收方式之间交替变换。
2.超声脉冲的透射和反射：超声脉冲透射进入样品内部并被样品内的某个界面反射形成回波。
其往返的时间由界面到换能器的距离决定，回波由示波器显示。
3.图像的形成：通过控制时间窗口的时间，采集某一特定界面的回波而排除其它回波。
超声换能器在样品上方以二维方式作机械扫描，通过改变换能器的水平位置，在平面上以接卸扫描的方式产生一幅反射声波随反射平面分布的图像。
利用这个技术，可以通过图像对比度判别材料内部声阻抗差异、确定缺陷形状和尺寸、确定缺陷方位等。
超声波扫描显微镜原理超声波扫描显微镜（Scanning Acoustic Microscopy，简称SAM）是一种利用超声波技术进行显微观察的仪器。
超声波具有穿透性强、分辨率高、对生物和非生物样品无损伤等优点，因此在材料科学、生物医学等领域有着广泛的应用。
下面将详细介绍超声波扫描显微镜的原理。
超声波扫描显微镜的工作原理基于超声波的传播和反射特性。
当超声波穿过材料时，会与材料内部的界面或缺陷发生相互作用，形成反射波。
通过分析这些反射波的幅度、波速和波形等特征，可以获取到有关材料内部结构和性质的信息。
超声波扫描显微镜主要由超声发生器、扫描系统、探头和接收器等组成。
其中，超声发生器产生超声波信号，经过扫描系统驱动探头进行扫描，探头发射的超声波经过材料，与材料内部的界面或缺陷发生相互作用后，探头上的接收器接收到反射波信号。
接收器将接收到的信号传输给信号处理系统进行信号处理和图像重构，最终生成超声波显微图像。
在超声波扫描显微镜中，探头是起关键作用的部件。
探头通常由两个部分组成，一个是超声发射器，用来发射超声波信号；另一个是超声接收器，用来接收反射波信号。
超声发射器通常采用压电陶瓷或磁声材料制成，通过外加电场或磁场激励产生超声波信号。
超声接收器通常也采用压电陶瓷或磁声材料制成，接收到的超声波信号会使其发生压电效应或磁声效应，转化为电信号输出。
通过控制超声发射器和接收器的位置和时间延迟，可以实现超声波信号的传播和接收。
扫描系统是超声波扫描显微镜的核心组成部分，用于控制探头的位置和扫描速度。
扫描系统通常由两个部分组成，一个是X-Y调节台，用于控制探头在水平方向的移动；另一个是Z轴调节器，用于控制探头在垂直方向的移动。
通过调节X-Y调节台和Z轴调节器的位置和速度，可以实现对样品的全面扫描。
信号处理系统主要用于接收和处理探头接收到的信号，最终生成超声波显微图像。
信号处理系统通常包括放大器、滤波器、时钟模块和数字转换器等部分。
超声波扫描显微镜的测量原理超声波扫描显微镜是一种常见的显微镜技术，它利用超声波来对样品进行测量和成像。
超声波扫描显微镜的测量原理是基于超声波在样品中传播时受到的影响，通过分析超声波的反射、衍射、吸收等特征来获取样品的相关信息。
在本文中，将从测量原理的基本概念入手，以深度和广度的方式对超声波扫描显微镜进行全面评估，并撰写一篇有价值的文章。
1. 超声波扫描显微镜的基本原理超声波扫描显微镜利用超声波的传播特性进行样品的成像和测量。
超声波通过探头发射到样品表面，然后根据超声波与样品相互作用后的反射信号来获取样品的相关信息。
与光学显微镜不同，超声波扫描显微镜可以穿透样品获取其内部结构的信息，因此在医学、材料科学等领域有着广泛的应用。
其测量原理涉及超声波的传播、反射、衍射和吸收等多个方面，需要深入探讨。
2. 超声波在样品中的传播和反射超声波在样品中的传播受到样品性质的影响，比如密度、弹性模量等。
当超声波传播到样品表面时，一部分能量将被反射回来，其反射信号包含了样品表面的形貌和性质信息。
通过分析反射信号的强度、相位等特征，可以获取样品表面的形貌信息，从而实现显微镜的成像功能。
除了表面信息，超声波还可以穿透样品获取更深层次的结构信息，这是超声波扫描显微镜的独特优势之一。
3. 超声波的衍射和吸收效应除了反射外，超声波在样品中还会发生衍射和吸收现象。
衍射效应会导致超声波的波前形状发生变化，从而影响其成像的分辨率和清晰度。
而吸收效应则会消耗超声波的能量，影响信号的强度和传播距离。
在超声波扫描显微镜中需要对衍射和吸收效应进行合理的补偿和校正，以确保测量结果的准确性和可靠性。
4. 个人观点和理解超声波扫描显微镜作为一种重要的显微镜技术，具有独特的测量原理和广泛的应用前景。
在实际应用中，需要充分理解超声波在样品中的传播特性和与样品相互作用后的变化规律，以便更好地利用超声波扫描显微镜进行样品的测量和成像。
随着超声波技术的不断发展和创新，超声波扫描显微镜在医学诊断、材料分析等领域的应用将会更加广泛和深入。
超声波扫描显微镜工作原理超声波扫描显微镜，英文是：Scanning Acoustic Microscope，简称SAM，由于它的主要工作模式是C模式，因此也简称：C-SAM。
现在做失效分析的实验室里，这个设备直接被通称为C-SAM，就像X射线透射机被通称为X-Ray一样。
超声波扫描显微镜有两种工作模式：基于超声波脉冲反射和透射模式工作的。
反射模式是主要的工作模式，它的特点是分辨率高，对待测样品厚度的没有限制。
透射模式只在半导体企业中用作器件筛选。
超声显微镜的核心就是带压电陶瓷的微波链，压电陶瓷在射频信号发生的激励下，产生短的声脉冲，随后这些声脉冲被声透镜聚焦在一起，超声波扫描显微镜的这个带压电陶瓷的部件叫换能器，英文是：Transducer。
换能器既能把电信号转换成声波信号，又能把从待测样品反射或透射回来的声波信号转换成电信号，送回系统进行处理。
换能器负责将电磁脉冲转换成声脉冲，离开换能器后，声波被声透镜通过耦合介质（一般是去离子水或无水酒精等）聚焦在样品上。
耦合介质是为了防止超声波信号快速衰减，因为超声波信号在一些稀疏介质中传播是，会快速衰减。
样品置于耦合介质中，只要声波信号在样品表面或者内部遇到声波阻抗介面（如遇到孔隙、气泡、裂纹等），就会发生反射。
换能器接收到反射信号后，会将其转换成电脉冲，超声波信号转换成电脉冲后表征为256级灰度值。
每只换能器都有其特定的超声波频率，凯斯安公司可以针对用户的需要特别配置。
这个过程就是超声波扫描显微镜反射工作模式的基本过程。
另一种超声显微镜的工作模式叫透射模式。
透射扫描时，样品下方要安装另外一只换能器，这只换能器会接收所有完全穿透样品的超声波信号。
根据接收的信号就能还原出各种超声波C扫图像。
超声波显微镜在失效分析中的应用•晶圆面处分层缺陷•锡球、晶圆、或填胶中的开裂•晶圆的倾斜•各种可能之孔洞（晶圆接合面、锡球、填胶…等）超声波显微镜的在失效分析中的优势•非破坏性、无损检测材料或IC芯片内部结构•可分层扫描、多层扫描•实施、直观的图像及分析•缺陷的测量及缺陷面积和数量统计•可显示材料内部的三维图像•对人体是没有伤害的•可检测各种缺陷（裂纹、分层、夹杂物、附着物、空洞、孔洞等）超声波扫描显微镜的应用领域•半导体电子行业：半导体晶圆片、封装器件、大功率器件IGBT、红外器件、光电传感器件、SMT贴片器件、MEMS等;•材料行业：复合材料、镀膜、电镀、注塑、合金、超导材料、陶瓷、金属焊接、摩擦界面等；•生物医学：活体细胞动态研究、骨骼、血管的研究等.。
超声扫描显微镜组成结构
超声扫描显微镜主要由以下几个组成部分构成：
1. 超声发射器和接收器：超声发射器包括压电晶体或磁性材料等，用于产生高频超声波，并将其发送到待观察的样品中。
超声接收器能够接收经样品散射回来的超声波信号。
2. 多通道收发电路：用于控制超声发射器和接收器的工作，包括调节发射波形、接收信号放大和滤波等。
3. 扫描器和控制系统：用于控制超声波束的扫描范围和速度，一般采用电机驱动的扫描器。
控制系统通常由电脑或者其他智能设备来完成。
4. 显示器和图像处理系统：用于接收和显示超声信号，通过图像处理技术可以对获取的超声图像进行增强、滤波、归一化等处理，以提高图像的质量和解析度。
5. 控制和操作界面：用于用户与设备进行交互，包括按钮、旋钮、触摸屏等，以方便用户对设备进行操作和参数调节。
6. 数据存储和传输系统：用于存储和传输采集到的超声图像和数据，有时也可以通过网络传输到其他设备或者远程服务器进行云端分析处理。
7. 辅助设备和附件：例如超声耦合剂、位置固定装置、样品台架等，用于固定样品、增强超声与样品的耦合效果，提高图像
质量和稳定性。
以上是超声扫描显微镜常见的组成部分，不同型号和用途的超声扫描显微镜可能会有所差异。
超声波扫描原理超声波扫描是一种常用的医学影像技术，通过利用超声波的特性来观察人体内部的结构和病变情况。
超声波扫描原理基于声波在不同组织中传播速度和反射特性的差异，通过探头发射声波并接收其反射信号，然后将信号转化为图像呈现在屏幕上。
超声波扫描的基本原理是利用声波在不同介质中传播速度不同的特性。
当声波从一个介质传播到另一个介质时，会发生折射和反射。
超声波探头通过发射高频声波，这些声波会在人体内部的组织中传播，当遇到不同的组织结构时，部分声波会被反射回来。
探头接收到这些反射信号后，通过计算声波的传播时间和传播速度，可以确定声波的传播路径和被扫描组织的特征。
超声波扫描的原理主要涉及到声波的传播速度和反射特性。
声波在不同组织中的传播速度是不同的，这是因为不同组织的密度和弹性模量不同。
通过测量声波的传播时间，可以计算出声波在组织中的传播速度，从而确定声波的传播路径和被扫描组织的结构。
声波在组织中的反射特性也是超声波扫描的重要原理之一。
当声波遇到组织界面时，会发生反射。
不同组织之间的反射率不同，这取决于组织的声阻抗差异。
声阻抗是介质密度和声速的乘积，不同组织的声阻抗差异会导致声波的不同程度的反射。
通过测量反射信号的强度，可以确定组织之间的界面和病变。
超声波扫描的原理还涉及到多普勒效应。
多普勒效应是声波在运动物体上反射时频率发生改变的现象。
当被扫描物体或组织发生运动时，反射回来的声波频率会发生变化。
通过测量频率的变化，可以确定物体或组织的运动状态，如血流速度和方向等。
总结一下，超声波扫描的原理基于声波在不同组织中传播速度和反射特性的差异。
通过测量声波的传播时间和传播速度，以及反射信号的强度和频率变化，可以确定声波的传播路径和被扫描组织的特征。
超声波扫描技术在医学诊断中具有广泛的应用，可以提供高分辨率的图像，帮助医生准确诊断疾病并制定治疗方案。
超声波扫描显微镜工作原理
超声波扫描显微镜，英文是：Scanning Acoustic Microscope，简称SAM，由于它的主要工作模式是C模式，因此也简称：C-SAM。
现在做失效分析的实验室里，这个设备直接被通称为C-SAM，就像X射线透射机被通称为X-Ray一样。
超声波扫描显微镜有两种工作模式：基于超声波脉冲反射和透射模式工作的。
反射模式是主要的工作模式，它的特点是分辨率高，对待测样品厚度的没有限制。
透射模式只在半导体企业中用作
器件筛选。
超声显微镜的核心就是带压电陶瓷的微
波链，压电陶瓷在射频信号发生的激励下，产生
短的声脉冲，随后这些声脉冲被声透镜聚焦在一
起，超声波扫描显微镜的这个带压电陶瓷的部件
叫换能器，英文是：Transducer。
换能器既能把
电信号转换成声波信号，又能把从待测样品反射
或透射回来的声波信号转换成电信号，送回系统
进行处理。
换能器负责将电磁脉冲转换成声脉冲，离
开换能器后，声波被声透镜通过耦合介质（一般
是去离子水或无水酒精等）聚焦在样品上。
耦合
介质是为了防止超声波信号快速衰减，因为超声
波信号在一些稀疏介质中传播是，会快速衰减。
样品置于耦合介质中，只要声波信号在样品表面或者内部遇到声波阻抗介面（如遇到孔隙、气泡、裂纹等），就会发生反射。
换能器接收到反射信号后，会将其转换成电脉冲，超声波信号转换成电脉冲后表征为256级灰度值。
每只换能器都有其特定的超声波频率，凯斯安公司可以针对用户的需要特别配置。
这个过程就是超声波扫描显微镜反射工作模式的基本过程。
另一种超声显微镜的工作模式叫透射模式。
透射扫描时，样品下方要安装另外一只换能器，这只换能器会接收所有完全穿透样品的超声波信号。
根据接收的信号就能还原出各种超声波C扫图像。
超声波显微镜在失效分析中的应用
•晶圆面处分层缺陷
•锡球、晶圆、或填胶中的开裂
•晶圆的倾斜
•各种可能之孔洞（晶圆接合面、锡球、填胶…等）
超声波显微镜的在失效分析中的优势
•非破坏性、无损检测材料或IC芯片内部结构
•可分层扫描、多层扫描
•实施、直观的图像及分析
•缺陷的测量及缺陷面积和数量统计
•可显示材料内部的三维图像
•对人体是没有伤害的
•可检测各种缺陷（裂纹、分层、夹杂物、附着物、空洞、孔洞等）
超声波扫描显微镜的应用领域
•半导体电子行业：半导体晶圆片、封装器件、大功率器件IGBT、红外器件、光电传感器件、SMT贴片器件、MEMS等;
•材料行业：复合材料、镀膜、电镀、注塑、合金、超导材料、陶瓷、金属焊接、摩擦界面等；
•生物医学：活体细胞动态研究、骨骼、血管的研究等.。
