铁道部文件铁建设[2001]117号关于发布《铁路建设项目竣工验收交接办法》的通知部属各单位，各合资铁路公司、监理公司：现发布《铁路建设项目竣工验收交接办法》，自发布之日起施行。
铁道部原发《铁路基本建设工程竣工验收交接暂行办法》（[84]铁鉴字180号）、《关于〈铁路基本建设工程竣工验收交接暂行办法〉的补充规定》（铁基函[1988]73号）同时废止。
中华人民共和国铁道部二○○一年十一月二十七日铁路建设项目竣工验收交接办法第一章总则第一条为做好铁路建设项目的竣工验收交接工作，全面考核建设工作成果，根据国家有关规定，制定本办法。
第二条本办法所称竣工验收交接，是指铁路建设项目按批准的设计文件内容建成，由验收机构对其进行综合评价验收，移交接管使用单位运营或投产，并组成固定资产的整个过程。
第三条本办法适用于新建、改建等国家铁路、国家与地方或企业合资铁路、地方铁路的新增固定资产项目。
专用铁路和铁路专用线的建设项目可参照执行。
第四条铁路建设项目按照本办法组织竣工验收交接后，方能正式移交接管使用单位运营或投产使用；未办理验收，或验收不合格的建设项目一律不得交付使用。
第五条凡经验收合格的建设项目，接管单位应按验收机构确定的时间及时接管并办理有关手续。
第二章验收的依据、条件第六条验收的依据：（一）国家有关法律、法规以及国家发布的建设标准。
（二）经批准的项目建议书、可行性研究报告（含修改和调整文件）。
（三）经批准的设计文件（含变更设计）。
（四）设计时已颁布执行的规范。
（五）国家和铁道部颁布的工程质量检验评定标准、施工（含设备安装）验收规范。
（六）监理单位总监理工程师对竣工报告的签署意见。
（七）设备技术说明书，从国外引进新技术或成套设备的建设项目以及中外合资的建设项目鉴定的合同和外方提供的设计文件、标准等资料。
（八）合同文件。
第七条验收条件（一）初验应具备的条件：1.主体工程及其配套工程(包括外部配套工程及设备)已按设计要求建成，具备临管运营或投产条件。

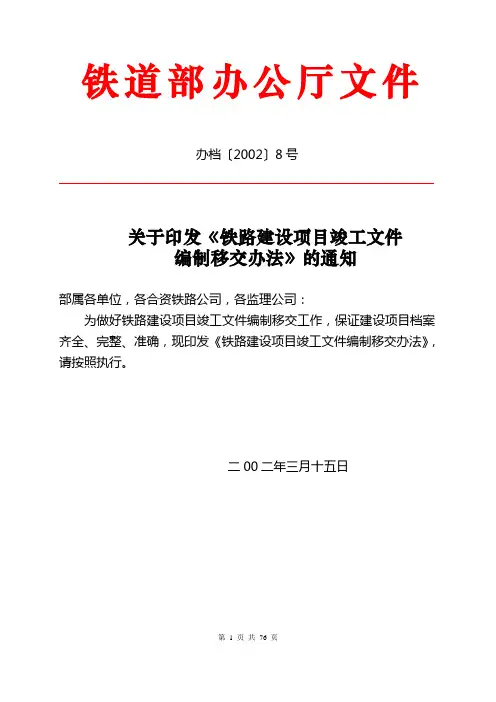

铁道部办公厅文件办档〔2002〕8号关于印发《铁路建设项目竣工文件编制移交办法》的通知部属各单位，各合资铁路公司，各监理公司：为做好铁路建设项目竣工文件编制移交工作，保证建设项目档案齐全、完整、准确，现印发《铁路建设项目竣工文件编制移交办法》，请按照执行。
二00二年三月十五日铁路建设项目竣工文件编制移交办法第一章总则第一条为了质量良好地编制铁路建设项目竣工文件，确保顺利交接和归档，根据国家档案局、国家计委关于基本建设项目档案管理的有关规定和铁道部《铁路建设项目竣工验收交接办法》（铁建设〔2001〕117号），制定本办法。
第二条竣工文件系指在建设过程中形成的，如实反映施工过程和建设项目实体状况的，具有保存利用价值的各种文件材料、图纸、录音、录像等。
第三条竣工文件是铁路建设项目的真实记录，是对建设项目进行稽查、审计、监督、管理、验收以及铁路设备养护、维修及破损修复的依据，是改建、扩建和实施质量保修的重要凭证。
第四条铁道部档案管理部门负责归口管理全国铁路建设项目文件编制、移交工作的监督、检查、指导。
第五条本办法适用于新建改建等国家铁路、国家与地方或合资铁路地方铁路的新增固定资产项目。
专用铁路和铁路专用线的建设项目可参照执行。
第二章竣工文件管理第六条竣工文件编制工作由建设单位负责组织，施工单位负责编制，接管单位档案部门负责协助指导。
建设项目在招、投标和签订施工及监理合同、协议时，应列专门条款明确规定竣工文件的编制要求、内容、份数、交接时间以及整理归档责任。
第七条建设单位应建立健全档案、资料和竣工文件编制与管理的相关规章制度，设立专门机构，指定专人负责，监督、检查、指导竣工文件的编制，并要配备确保档案资料安全的库房和设备。
第八条建房单位要根据本办法和项目规模、项目施工过程中产生的文件材料，规定祥细的归档范围和内容，确保文件材料的完整性。
第九条各施工单位要认真履行投标承诺与合同中关于竣工文件编制的有关条款、规定，加强对竣工文件编制和交接管理，将这项工作纳入施工技术管理、优质工程评比、单位总工程师和有关技术人员的职责范围。
精心整理铁路建设项目竣工文件编制移交办法办档〔2002〕8号文第一章总则第一条为质量良好地编制铁路建设项目竣工文件，确保顺利交接和归档，法。
铁路、地方铁路的新增固定资产项目。
专用铁路和铁路专用线的建设项目可参照执行。
第二章竣工文件管理第六条竣工文件编制工作由建设单位负责组织，施工单位负责编制，接管单位档案部门负责协助指导。
建设项目在招、投标和签订施工及监理合同、协议时，应列专门条款明确规定竣工文件的编制要求、内容、份数、交接时间以及整理归档的责任。
内建设项目竣工文件的形成、积累工作进行监督、检查、指导；在工程竣工前，要重点督促，帮助施工单位编好竣工文件。
第十一条监理单位应依据监理委托合同（协议）在施工中负责监督、检查施工单位及时整理竣工文件和竣工验收资料，并按规定检查竣工文件的质量和完整性，负责向建设单位提交其监理业务范围内的专项报告。
（《铁路建设工程监理规范》11.2.2条：在单位工程施工质量验收合格、竣工文件按规定编制完成后，项目监理机构应对承包单位报送的《工程竣工初验报审表》及有关资料进行审查，总监组织专监师会同承包单位到现场进行实物检查，认可后签发《工程竣工初验报审表》。
总监签发全部单位工程的《工程竣工初验报审表》后，承包单位方可申请竣工验收。
11.2.3项目监理机构应提交本标段工程质量评估报告和监理总结）第十五条•建设项目开工后，建设单位应按接管单位档案部门提出的要求，组织各参建单位，做好文件材料形成、积累工作。
施工单位的技术负责人要按照各专业竣工文件编制内容，随时做好图纸修改、资料收集和积累工作，注意收集施工中采用的新工艺、新材料、特殊地质、重点难点的科技攻关项目、地下建筑、地下管线、工程质量事故处理方案以及工程隐蔽部位的资料，并应根据变更设计的要求，及时修改施工图，填写工程日志，做到准确、符合实际。
第十六条各单项工程的技术负责人，要将施工过程中形成的各种检查证、试验报告、原材料出厂合格证等原始记录，按工程项目和内容分别放在平时立卷盒内，以防文件材料的散失和损坏。
铁路建设项目施工图审核管理指南工管审76号(标准方案，可以直接使用，可编辑优秀版资料，欢迎下载）铁道部工程管理中心工管审［2021] 76号关于印发《铁路建设项目施工图审核管理指南(试行）》的通知各铁路局，各铁路公司（筹备组)：依据《铁路建设项目施工图审核管理办法》（铁建设[2021〕36号），为了规范建设单位施工图审核工作的管理，现将《铁路建设项目施工图审核管理指南(试行）》发给你们，请给合项目具体特点,在编制施工图审核管理办法时参照执行。
二一〇年四月二十二日铁路建设项目施工图审核管理指南（试行)第一章总则第一条为提高勘察设计文件质量，严格控制工程投资，规范铁路建设项目施工图审核工作，根据铁道部（铁路建设工程勘察设计管理办法》(铁道部令第26号）、《铁路建设项目施工图审核管理办法》(铁建设（2021）36号）等有关规定,制定本管理指南。
第二条本管理指南所称施工图审核是指建设单位在收到设计单位完成的施工图后，在交付施工单位前和施工中变更设计交付施工单位前，对施工图进行的检查核对工作。
第三条施工图审核是建设单位按照批准的建设规模、技术标准、工程投资、建设工期等组织建设的重要程序。
审核后的施工图是工程实施、验工计价和竣工验收的依据。
未经审核的施工图，不得交付施工。
第四条施工图审核工作由建设单位总工程师（或副总经理）负责,工程部负责组织实施。
第二章相关单位及部门职责第五条建设单位主要职责:1.与勘察设计单位签订供图协议。
2.与施工图审核单位鉴订施工图审核合同,明确施工图审核的相关事宜。
3.负责组织对施工图审核大纲和设计原则审查。
4。
组织现场核对工作。
5。
将重点工程的施工图及审核意见及时报送部工管中心。
6。
设计单位对施工图审核意见提出异议时，负责组织有关单位进行研究，重大技术问题及时报送部工管中心审查确定。
7.对审核后的施工图加盖施工图审核专用印章后交施工单位实施，8.编制施工图审核报告，上报铁道部有关部门。
《铁路建设项目施工图审核管理办法》第一章总则第一条为提高勘察设计文件质量，严格控制工程投资，规范铁路建设项目施工图审核工作，根据国家有关法律法规、行业规定和中国铁路总公司（以下简称总公司）有关规定，制定本办法。
第二条本办法适用于总公司管理的铁路大中型建设项目的施工图审核管理。
第三条本办法所称施工图审核是指建设单位收到勘察设计单位完成的施工图（含变更设计施工图，以下同）后、交付施工单位施工前，组织对施工图进行检查核对的活动。
第四条施工图审核是建设单位按照批准的建设规模、技术标准、工程投资、建设工期组织建设的重要程序，审核后的施工图是工程招标、工程实施、验工计价和竣工验收的重要依据。
第五条建设单位组织有关专家或委托具有相应资质的单位对施工图进行审核，建设单位对施工图的审核质量负责。
建设单位应将施工图审核的有关事宜纳入勘察设计合同，明确勘察设计单位对施工图的勘察设计质量负责，施工图审核不免除勘察设计单位对施工图应承担的质量责任，同时明确设计文件提交时间、按照审核意见修改施工图等内容和要求。
第六条施工图审核必须严格执行工程建设强制性标准、铁路建设规程规范和初步设计批复意见，切实提高施工图的质量。
第二章施工图审核管理第七条总公司工程管理中心（以下简称工管中心）归口管理铁路建设项目施工图审核工作，对施工图审核工作进行监督、检查和考核。
第八条工管中心直接组织重大桥梁、隧道、新型无砟轨道、省会城市及重点城市客运车站站房的施工图审核以及典型工程的施工图审核。
审核的重点为技术方案、工程措施和结构安全等，审查意见为施工图最终意见。
第九条工管中心应按照标准化管理要求，细化施工图审核流程，完善施工图审核标准，加强对施工图审核工作的管理，及时研究解决施工图审核中的问题，并定期向总公司报告施工图审核工作情况。
第三章审核依据及内容第十条施工图审核的依据：（一）国家有关法律法规、行业有关规定；（二）总公司有关管理制度；（三）国家和行业有关规程规范，总公司有关标准；（四）工程建设强制性标准；（五）初步设计（含变更设计）批复意见。

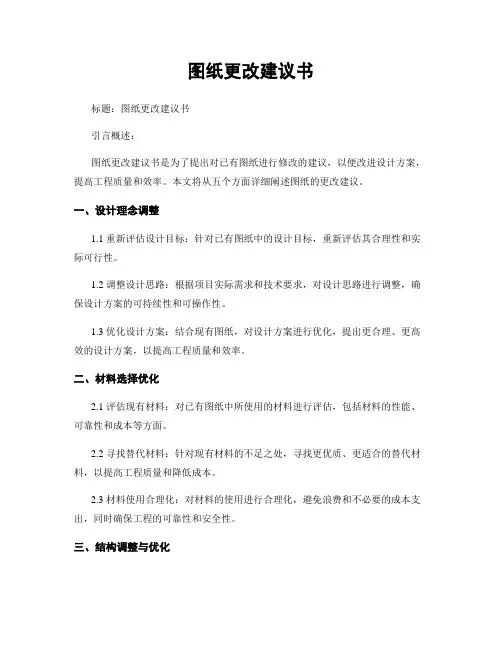

图纸更改建议书标题：图纸更改建议书引言概述：图纸更改建议书是为了提出对已有图纸进行修改的建议，以便改进设计方案，提高工程质量和效率。
本文将从五个方面详细阐述图纸的更改建议。
一、设计理念调整1.1 重新评估设计目标：针对已有图纸中的设计目标，重新评估其合理性和实际可行性。
1.2 调整设计思路：根据项目实际需求和技术要求，对设计思路进行调整，确保设计方案的可持续性和可操作性。
1.3 优化设计方案：结合现有图纸，对设计方案进行优化，提出更合理、更高效的设计方案，以提高工程质量和效率。
二、材料选择优化2.1 评估现有材料：对已有图纸中所使用的材料进行评估，包括材料的性能、可靠性和成本等方面。
2.2 寻找替代材料：针对现有材料的不足之处，寻找更优质、更适合的替代材料，以提高工程质量和降低成本。
2.3 材料使用合理化：对材料的使用进行合理化，避免浪费和不必要的成本支出，同时确保工程的可靠性和安全性。
三、结构调整与优化3.1 重新评估结构设计：对已有图纸中的结构设计进行重新评估，确保结构的稳定性和可靠性。
3.2 优化结构设计：根据实际情况和技术要求，对结构设计进行优化，提出更合理、更经济的结构方案。
3.3 强化结构安全：针对现有结构设计中的安全隐患，提出相应的改进措施，确保工程的安全性和可靠性。
四、设备配置调整4.1 评估设备性能：对已有图纸中所配置的设备进行评估，包括设备的性能、可靠性和适用性等方面。
4.2 寻找替代设备：针对现有设备的不足之处，寻找更优质、更适用的替代设备，以提高工程效率和降低成本。
4.3 设备配置合理化：对设备的配置进行合理化，避免过度配置和不必要的成本支出，同时确保工程的正常运行。
五、施工工艺改进5.1 评估施工工艺：对已有图纸中所规定的施工工艺进行评估，包括工艺的可行性、效率和安全性等方面。
5.2 优化施工工艺：根据实际情况和技术要求，对施工工艺进行优化，提出更合理、更高效的施工方案。

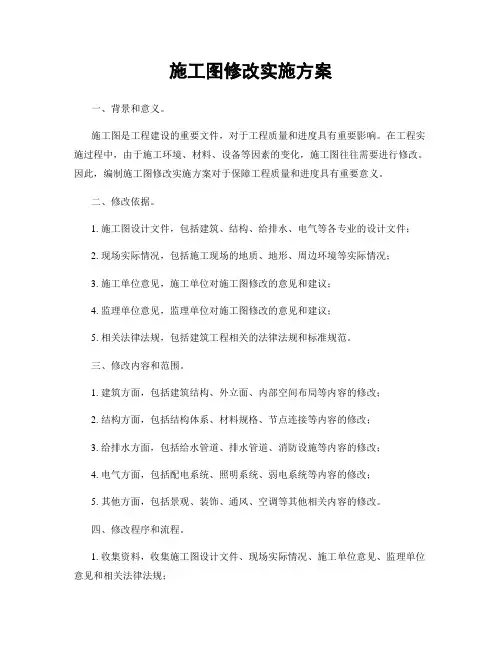

竣工图的更改方法
竣工图的更改方法可以分为以下几个步骤：
1. 明确需要进行的更改内容：首先，确定需要对竣工图进行的更改内容和范围。
可以根据设计要求、客户需求或施工变更等因素来确定具体的更改要求。
2. 修改设计文件：根据更改需求，对竣工图的设计文件进行修改。
可以使用计算机辅助设计软件（CAD）或其他设计工具来进行修改，例如添加、删除、移动和调整设计元素等。
3. 更新图纸：根据修改后的设计文件，更新竣工图纸。
这包括更新平面图、立面图、剖面图、细部图等各种图纸。
4. 更新说明：根据更改后的设计，更新竣工图纸上的文字说明，包括标注、图例、尺寸等内容。
确保图纸上的文字和设计一致。
5. 校对和审查：对更改后的竣工图进行校对和审查，确保修改内容的准确性和完整性。
可以请专业人员进行校对和审查，以确保图纸质量。
6. 文档控制：对修改后的竣工图进行文档控制，包括进行版本控制、文件命名和存档等，以便日后查阅和使用。
需要注意的是，竣工图的更改应遵循相关的设计规范和标准，并与相关设计人员和项目管理人员进行沟通和确认。
此外，在进行竣工图的更改时，还要注意保证设计的一致性、合理性和可行性。
一竣工图编制方法：1．竣工图类型：1)利用施工兰图改绘的竣工图。
该方法就是用规定的改绘办法,把施工中与原设计不相符的部分改绘在施工蓝图上,盖上竣工图标志章作为竣工图，该方法节约人力物力，简单易行,是一种编制竣工图行之有效的方法.这种方法适用工程变更不大，经过修改后就能反映工程实际情况时使用。
2）新绘制的竣工图当工程变更巨大（超过40％)经过上述方法改绘后图面仍混乱不清者，就必须从新绘制新的竣工图。
3）在二底图上修改的竣工图。
对于重点工程或者具有重大政治意义的工程除了具有完整、准确的竣工蓝图外，还必须具有与之相应的竣工底图。
这种竣工图就是直接在硫酸纸上把需要部分添上或者把取消的部分用刀片刮掉。
2。
如何在施工兰图上改绘竣工图：大致有以下几种方法。
①杠改法：具体做法是用细实线划去不需要的条款或者需要变更的部分，该方法适用于钢筋型号改动，尺寸改动或者有关文字说明需要取消的条款的修改。
②叉改法:适用于在图面上局部取消部分的修改③补图法：具体做法是直接在原图上画上需要增加的内容，当需要增加处空白图面不够时，可以采用结点引出法画到本张图的其它空白处，或者该卷竣工图的其他张页的空白处。
该方法适用于在兰图上局部增加的图幅不大的情况下使用。
④注改法（加写说明法）：适用于设计说明、材料做法等能用一句话说明问题的变更。
二编制竣工图应注意的几个问题：1、未采用或全改的施工兰图不归档，但应修改设计目录.2有变更的施工图按照前面规定的改绘方法修改后，必须经过施工单位的技术负责人和审核人校对审核后，加盖规定的竣工图章并签字后视为竣工图。
竣工图标志章规定式样如下图（见附图)竣工图章须使用不易褪色的红色印泥盖在图标栏的上方空白处。
3、在兰图上改绘竣工图各专业图纸都必须相应的修改，使各个专业的衔接关系相互吻合。
4、不得把洽商或附图贴在原设计图上做为竣工图，也不许把洽商原封不动的抄在原图上，该画图的,一定要用图形符号、线条表达清楚，便于直观看图。
竣⼯图的修改⽅法竣⼯图类型内容与要求竣⼯图是建筑⼯程竣⼯档案的重要组成部分，是⼯程建设完成后主要凭证性材料，是建筑物真实的写照，是⼯程竣⼯验收的必备条件，是⼯程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项⽬均必须编制竣⼯图。
1、编制要求1.1 凡按施⼯图施⼯没有变动的，由竣⼯图编制单位在施⼯图图签附近空⽩处加盖并签署竣⼯图章。
1.2 凡⼀般性图纸变更，编制单位可根据设计变更依据，在施⼯图上直接改绘，并加盖及签署竣⼯图章。
1.3 凡结构形式、⼯艺、平⾯布置、项⽬等重⼤改变及图⾯变更超过40%的，应重新绘制竣⼯图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣⼯图必须编制各专业竣⼯图的图纸⽬录，绘制的竣⼯图必须准确、清楚、完整、规范、修改必须到位，真实反映项⽬竣⼯验收时的实际情况。
1.5 ⽤于改绘竣⼯图的图纸必须是新蓝图或绘图仪绘制的⽩图不得使⽤复印的图纸。
1.6 竣⼯图编制单位应按照国家建筑制图规范要求绘制竣⼯图使⽤绘图笔或签字笔及不退⾊的绘图墨⽔。
2、主要内容2.1 竣⼯图应按单位⼯程，并根据专业、系统进⾏分类和整理。
2.2 竣⼯图包括以下内容：2.2.1 ⼯艺平⾯布置图等竣⼯图建筑竣⼯图、幕墙竣⼯图结构竣⼯图、钢结构竣⼯图建筑给⽔、排⽔与采暖竣⼯图燃⽓竣⼯图建筑电⽓竣⼯图智能建筑竣⼯图（综合布线、保安监控、电视天线、⽕灾报警、⽓体灭⽔等）通风空调竣⼯图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣⼯图地下部分的各种市政、电⼒、电信管线等竣⼯图3、竣⼯图的类型3.1 利⽤施⼯蓝图改绘的竣⼯图3.2 在⼆底图上修改的竣⼯图3.3 重新绘制的竣⼯图4、竣⼯图绘制要求4.1 利⽤施⼯蓝图改绘的竣⼯图在施⼯蓝图上⼀般采⽤杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空⽩处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施⼯图上改绘，不得使⽤涂改液涂抹、⼑刮、补贴等⽅法修改图纸。

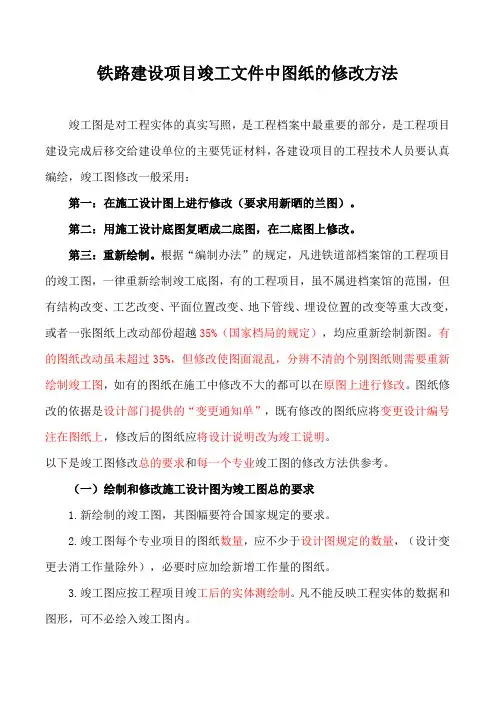

铁路建设项目竣工文件中图纸的修改方法竣工图是对工程实体的真实写照，是工程档案中最重要的部分，是工程项目建设完成后移交给建设单位的主要凭证材料，各建设项目的工程技术人员要认真编绘，竣工图修改一般采用：第一：在施工设计图上进行修改（要求用新晒的兰图）。
第二：用施工设计底图复晒成二底图，在二底图上修改。
第三：重新绘制。
根据“编制办法”的规定，凡进铁道部档案馆的工程项目的竣工图，一律重新绘制竣工底图，有的工程项目，虽不属进档案馆的范围，但有结构改变、工艺改变、平面位置改变、地下管线、埋设位置的改变等重大改变，或者一张图纸上改动部份超越35%（国家档局的规定），均应重新绘制新图。
有的图纸改动虽未超过35%，但修改使图面混乱，分辨不清的个别图纸则需要重新绘制竣工图，如有的图纸在施工中修改不大的都可以在原图上进行修改。
图纸修改的依据是设计部门提供的“变更通知单”，既有修改的图纸应将变更设计编号注在图纸上，修改后的图纸应将设计说明改为竣工说明。
以下是竣工图修改总的要求和每一个专业竣工图的修改方法供参考。
（一）绘制和修改施工设计图为竣工图总的要求1.新绘制的竣工图，其图幅要符合国家规定的要求。
2.竣工图每个专业项目的图纸数量，应不少于设计图规定的数量，（设计变更去消工作量除外），必要时应加绘新增工作量的图纸。
3.竣工图应按工程项目竣工后的实体测绘制。
凡不能反映工程实体的数据和图形，可不必绘入竣工图内。
4.变更设计的有关内容，应反映在竣工图上。
5.新绘制的竣工图，其图型、图例要符合铁道部的有关要求。
6.各专业竣工图的图标应标注施工和竣工（统一）两个里程。
7.竣工图应将设计图上说明除有必要保留外，一律改成竣工说明。
8.桥梁等专业竣工图中如部分采用标准图、通用图订正调整，只需在图上标明图号即可，不必附定型图，如整个建筑物、构筑物全部采用定型图者，施工单位应向接收或维修单位提供一套完整的定型图。
9.竣工图能正确反映竣工工程隐蔽部位的处理情况和工程地质、水文情况；对各部建筑尺寸、建筑材料和建筑工程注写明确，做到一目了然。
铁路建设项目竣工文件中图纸的修改方法竣工图是对工程实体的真实写照，是工程档案中最重要的部分，是工程项目建设完成后移交给建设单位的主要凭证材料，各建设项目的工程技术人员要认真编绘，竣工图修改一般采用：第一：在施工设计图上进行修改（要求用新晒的兰图）。
第二：用施工设计底图复晒成二底图，在二底图上修改。
第三：重新绘制。
根据“编制办法”的规定，凡进铁道部档案馆的工程项目的竣工图，一律重新绘制竣工底图，有的工程项目，虽不属进档案馆的范围，但有结构改变、工艺改变、平面位置改变、地下管线、埋设位置的改变等重大改变，或者一张图纸上改动部份超越35%（国家档局的规定），均应重新绘制新图。
有的图纸改动虽未超过35%，但修改使图面混乱，分辨不清的个别图纸则需要重新绘制竣工图，如有的图纸在施工中修改不大的都可以在原图上进行修改。
图纸修改的依据是设计部门提供的“变更通知单”或“工程洽商记录”，既有修改的图纸应将变更设计编号注在图纸上，修改后的图纸应将设计说明改为竣工说明。
以下是竣工图修改总的要求和每一个专业竣工图的修改方法供参考。
（一）绘制和修改施工设计图为竣工图总的要求1.新绘制的竣工图，其图幅要符合国家规定的要求。
2.竣工图每个专业项目的图纸数量，应不少于设计图规定的数量，（设计变更去消工作量除外），必要时应加绘新增工作量的图纸。
3.竣工图应按工程项目竣工后的实体测绘制。
凡不能反映工程实体的数据和图形，可不必绘入竣工图内。
4.变更设计和洽商记录的有关内容，应反映在竣工图上。
5.新绘制的竣工图，其图型、图例要符合铁道部的有关要求。
6.各专业竣工图的图标应标注施工和竣工（统一）两个里程。
7.竣工图应将设计图上说明除有必要保留外，一律改成竣工说明。
8.房屋、水塔、桥梁等专业竣工图中如部分采用标准图、定型图、通用图订正调整，只需在图上标明图号即可，不必附定型图，如整个建筑物、构筑物全部采用定型图者，施工单位应向接收或维修单位提供一套完整的定型图。
9.竣工图能正确反映竣工工程陷蔽部位的处理情况和工程地质、水文情况；对各部建筑尺寸、建筑材料和建筑工程注写明确，做到一目了然。
10.通过竣工图能够详细了解工程全貌及其具体位置，能准确计算出全部工程量，特别是关键部位应附放大样图。
严禁编制与实物不符虚假竣工档案、资料。
11.竣工图要求图面整洁、内容准确、图面清晰、反差良好，实体工整（用仿宋体）,一律按国家1986年颁布的《简化字总表》书写。
竣工图标项目齐全、签署完备，图例符合部颁标准，计量单位符合规范。
以下是各专业竣工图修改的方法:（二）线路专业1.线路实施平面竣工图根据线路竣工测量资料，参考线路平面施工设计图绘制。
比例尺按原施工设计图。
绘制前应在线路施工设计平面图上将的所有的施工设计里程，统一改为竣工里程（或为取消长短链以后的统一里程）。
包括公里标、半公里标、百公尺标、站中心、各种桥梁、涵渠、隧道、明洞、平交道口、曲线始终点、水准基点、线路起讫点。
将原来里程代号DK改为K，并将线路路基、排水沟形式的情况如高填方。
深路堑的坡（顶）线的位置等应标在平面图上。
或标在排水系统图上。
并应将施工中设立的水准基点位置及标高注在图上，如新增加水准基点时，原编号不变，可在原编号后加-1，-2表示。
线路平面图上的曲线要素，应根据实测情况的数据绘制。
2.线路实施纵断面竣工图根据线路平面竣工图的里程和实测标高绘制，比例尺参照原施工设计纵断面图，线路实施纵断面竣工图中的路肩及轨顶标高，应改成竣工后实测的标高。
线路实施纵断面竣工图的桥、隧、站、涵、水准基点、道口等的里程也应改为统一里程，站与站的距离也应按统一里程后计算的距离。
便于施工里程与竣工里程对照查看，应在线路实施纵断面里程下面设一项竣工后的统一里程，线路平面示意图中的曲线起终点及直线距离均应线路平面竣工图的里程绘制，曲线要素也参照平面图绘制。
但线路实施纵断面设计图上的原地面线仍应保留，线路变坡点的里程可以不换算成竣工里程。
原设计纵断面上长短链标记，在绘制纵断面竣工图上可抹去。
竣工图的水准基点，应按规定设置和编号，并绘于纵断面图上。
线路纵断面竣工图应用透明米格纸绘制。
3.线路实施平纵断面竣工缩图比例尺：线路平面缩图为二十万分之一，平面缩图应在国家测绘局绘制的二十万分之一，平面缩图应在国家测绘局绘制的二十万分之一的地形图上绘制。
如无合适比例的地形图，可自绘缩图。
平面缩图应将线路经过的主要地形地貌如河流、山川、主要道路、建筑物，经过的村、镇、乡、县名称标在图上，并要标注县、省界、各工程局施工界线，经及100米以上的桥梁、各车站、隧道的位置和里程，线路纵断面缩图，横向也为二十万分之一，纵向一般为千分之一，内容可参照线路实施纵断面竣工图及线路平面竣工缩图绘制。
线路平、纵断面缩图，为便于查阅，不宜按各处施工管辖分段绘制。
应以一条线汇总绘制，即向建设单位的指挥部组织绘制。
（三）路基1.路基横断面竣图1）按站场和区间土石方分别绘制，横断面的间距，可按设计的横断面间距绘制，必要时可加绘断面。
每个路基断面里程，应改为竣工统一里程。
路基宽度为实际填筑宽度，加宽后的路基设计边坡，用虚线表示，实际竣工线绘粗实线，设计边坡线与实际边坡线相同时，绘粗实线。
特殊处理的路基断面，应如实反映特殊处理的情况。
路基横断面竣工时如有改变，其填挖方面积，应按实测面积计算。
2）路基被桥隧建筑物中断处，要注明建物的起讫里程、长度和名称。
桥涵及平交（过）道等建筑物的位置，要在相应的横断面注明其建筑物的中心贯通里程、孔跨及名称。
3）出碴马口土石方数量列入正线土石方内，架桥岔线及铺轨作业的土石方列入临时工程的大型临时设施内，绘图时可一并绘于路基横断面图内，数量分开列计。
4）路基侧沟。
排水沟应绘于横断面图上，而且沟的第一个断面要绘出详细尺寸或在横断面图间绘制大样图，所有沟底要注明流水标高。
5）路基边坡植草及植树的地段应在横断面图上注明起讫里程。
6）有挡护建筑物的地段，按施工设计（含变更设计）的段落位置及实际情况，分工点在相应的断面上绘制轮廓尺寸图。
挡墙、护墙、抗滑桩、锚索桩、应附竣工正面图。
代表断面大样图及文字说明（含反滤层情况、抗滑桩施工记录及地质资料等），原设计的补笆墙、嵌补边坡等也绘于相应的断面上，并注明起讫里程、长度、圬工建筑材料及标号。
7）新绘制的横断面图，比例尺采用1：200，绘制顺序自左至右，由下至上，中桩位置要上下对齐。
里程：填挖高度、路肩高程、路基左右侧宽度、土石方分界线及填挖面积等均应标注。
使用的图号和图例代号均参照设计图办理。
8）机械填筑路堤在规范或签定意见允许范围内的数量，可计算为工程竣工数量。
2.路基附属工程1)平交道的土石方可分工点绘制竣工图2)排水系统包括区间与站场的排水沟、天沟、截水沟、排水槽、急流槽、缓流井、路基侧沟、挡水埝，可分段绘制竣工图。
参照用地及排水系统总平面图绘制各种排水工程平面位置，里程（竣工里程）断面及圬工种类，若排水沟远离路基，图上无法显示时，可另行绘制，附平面图之后作为附页，注明与铁路线相应的平面关系。
3）路基加固及防护工程;包括锚索、锚索桩、锚固桩、砂井、渗沟、盲沟，换填和抛填片石、片石垛、边坡支撑渗沟、护坡、护墙等，将设计图按照施工实际情况分工点绘制竣工图。
补笆墙、嵌补边坡、铺草籽、植树、自然洞隙处理，以及路堤边坡检查台阶等可分段绘制竣工图。
（四）桥梁竣工图1.桥梁地面线一般不重新绘制，但实际地面线与设计地面线差别较大影响挖基数量及基础埋置深度的应重新绘制，若因施工变化较大，有河床加固处理时，应补测沿桥梁中心线的竣工地面线。
2.基坑开挖断面可不绘入竣工图内，但应注明实际开挖后的地质情况（地质分界线、倾角、岩性等）并附基坑检查证；墩台基础地质情况要绘制清楚。
3.护岸、护坡、锥体护坡、桥台尾截水盲沟、检查台阶应详细地绘在总图内，比照设计图不能绘入总图时，则应另绘附图。
4.梁部与墩台结构图，采用标准通用图者，只在附注内注明采用标准图号或通用图号，在竣工图上只绘轮廓尺寸图，不绘制细部结构图，若改变标准设计，通用设计或个别设计时，按照设计图式样绘制细部结构竣工图。
5.桥梁中心里程应改为竣工统一里程6.特大桥、大桥、中桥工程竣工图应绘有带地形（1：500）的桥址平面图。
（五）涵洞专业涵洞竣工图包括平面、纵剖面图、横断面图和进出口立面基础口河床图。
1.圆管、拱涵、箱涵、渡槽、明渠、倒虹吸管及正式设计的农灌水管等以工点单位绘制竣工图。
2.涵洞平面、纵断面、横断面和进出口立面。
进出口河床铺砌图等根据竣工资料，比例设计图绘制。
3.图中需注明涵洞中心施工和统一里程，上下游涵身长压、总长压和分节长度，路肩标高、路基宽度、流水面坡度和标高，基础厚度和各部建筑材料的名称及圬工规格。
基底地质情况和特殊地基处理情况应另加附图，锥体护坡及进出口河床铺砌要绘入平面图上，形成整体。
4.基坑开挖和回填断面用计算纸绘制，附入基坑检查证，不另绘竣工图。
（六）隧道专业1.隧道开挖后应将实际地质情况、水文情况及衬砌背后回填在图中显示和注明。
2.进出洞门图中应显示端墙、翼墙（含挡墙）背后回填情况；翼墙（含挡墙与端墙的连接情况；洞门附属设备如检查梯、洞门名牌、号标、仰坡开挖及防护、盲沟、天沟、吊沟、侧沟等均应在图中显示。
3.洞身纵断面图，图中应显示开挖后的实际地质情况、水文情况、围岩类别、衬砌类型及建筑材料、施工方法、线路平面及洞室位置（大、小避车洞；绝缘材库洞、电缆余长腔等）和辅助坑道与线路中线平面几何关系，衬砌断面加宽、线路纵向坡度，进出口施工和统一里程等，并附必要说明。
4.洞身横断面图，一般直线地段每20米，曲线地段每10米绘一个，衬砌断面变化处应加断面；在坍方地段应加密断面至足够代表坍方回填情况。
横断面比例尺为1：100。
横断面图应显示下述情况：1）开挖轮廓、衬砌类型、衬砌厚度和建筑材料。
及污工等级、衬砌各部尺寸等。
同一围岩类别地段衬砌类型相同，只在一个断面上注明即可，有变化时加以标注。
2）实际超挖回填情况、回填材料及圬工等级。
3）渗、漏、鼓、涌水地段的处理情况。
4）瓦斯隧道、坑道瓦斯逸出形式、逸出量及处理情况，衬砌封闭后，瓦斯逸入隧道情况。
5）坍方或溶洞地段的实测断面，溶洞与隧道的位置关系、地质和处理情况。
6）复合式衬砌地段，初期支护的锚杆、挂网规格和布置，喷射混凝土的等级和厚度，现场监控量测资料。
二次衬砌的施工作业时间、厚度和混凝土等级。
7）特殊设计的衬砌断面，按设计和实际情况绘制断面。
8）衬砌开裂、嵌补处理情况要具备以下资料：A：裂缝平面尺寸图。
B：嵌补代表断面，注明嵌补材料及等级。
C：裂纹发生发展及嵌补后的观察记录。
5.辅助坑道（平行导坑、斜井、竖井、横洞等）的平面位置、纵断面、地质情况、支护情况、保留或利用应详细绘入竣工图内。
