铁路建设项目竣工文件编制和资料汇编

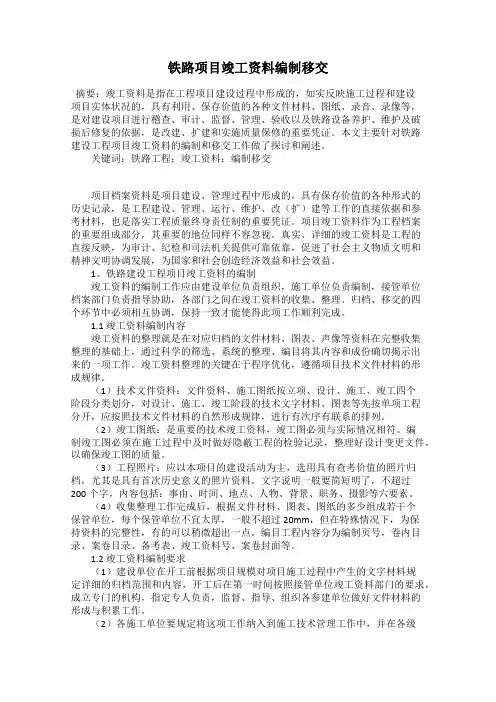

铁路项目竣工资料编制移交摘要：竣工资料是指在工程项目建设过程中形成的，如实反映施工过程和建设项目实体状况的，具有利用、保存价值的各种文件材料、图纸、录音、录像等，是对建设项目进行稽查、审计、监督、管理、验收以及铁路设备养护、维护及破损后修复的依据，是改建、扩建和实施质量保修的重要凭证。

本文主要针对铁路建设工程项目竣工资料的编制和移交工作做了探讨和阐述。

关键词：铁路工程；竣工资料；编制移交项目档案资料是项目建设、管理过程中形成的，具有保存价值的各种形式的历史记录，是工程建设、管理、运行、维护、改（扩）建等工作的直接依据和参考材料，也是落实工程质量终身责任制的重要凭证。

项目竣工资料作为工程档案的重要组成部分，其重要的地位同样不容忽视。

真实、详细的竣工资料是工程的直接反映，为审计、纪检和司法机关提供可靠依靠，促进了社会主义物质文明和精神文明协调发展，为国家和社会创造经济效益和社会效益。

1、铁路建设工程项目竣工资料的编制竣工资料的编制工作应由建设单位负责组织，施工单位负责编制，接管单位档案部门负责指导协助，各部门之间在竣工资料的收集、整理、归档、移交的四个环节中必须相互协调，保持一致才能使得此项工作顺利完成。

1.1 竣工资料编制内容竣工资料的整理就是在对应归档的文件材料、图表、声像等资料在完整收集整理的基础上，通过科学的筛选、系统的整理、编目将其内容和成份确切揭示出来的一项工作。

竣工资料整理的关键在于程序优化，遵循项目技术文件材料的形成规律。

（1）技术文件资料：文件资料、施工图纸按立项、设计、施工、竣工四个阶段分类划分，对设计、施工、竣工阶段的技术文字材料、图表等先按单项工程分开，应按照技术文件材料的自然形成规律，进行有次序有联系的排列。

（2）竣工图纸：是重要的技术竣工资料，竣工图必须与实际情况相符。

编制竣工图必须在施工过程中及时做好隐蔽工程的检验记录，整理好设计变更文件，以确保竣工图的质量。

（3）工程照片：应以本项目的建设活动为主，选用具有查考价值的照片归档，尤其是具有首次历史意义的照片资料。

铁道部办公厅文件办档〔2002〕8号关于印发《铁路建设项目竣工文件编制移交办法》的通知部属各单位，各合资铁路公司，各监理公司：为做好铁路建设项目竣工文件编制移交工作，保证建设项目档案齐全、完整、准确，现印发《铁路建设项目竣工文件编制移交办法》，请按照执行。

铁道部办公厅二○○二年三月十五日铁路建设项目竣工文件编制移交办法第一章总则第一条为质量良好地编制铁路建设项目竣工文件，确保顺利交接和归档，根据国家档案局、国家计委关于基本建设项目档案管理的有关规定和铁道部《铁路建设项目竣工验收交接办法》（铁建设〔2001〕117号），制定本办法。

第二条竣工文件系指在建设项目建设过程中形成的，如实反映施工过程和建设项目实体状况的，具有保存利用价值的各种文件材料、图纸、录音、录像等。

* 第三条竣工文件是铁路建设项目的真实记录，是对建设项目进行稽察、审计、监督、管理、验收以及铁路设备养护、维修及破损后修复的依据，是改建、扩建和实施质量保修的重要凭证。

第四条铁道部档案管理部门负责归口管理全国铁路建设项目竣工文件编制、移交工作的监督、检查、指导。

第五条本办法适用于新建、改建等国家铁路、国家与地方或企业合资铁路、地方铁路的新增固定资产项目。

专用铁路和铁路专用线的建设项目可参照执行。

第二章竣工文件管理* 第六条竣工文件编制工作由建设单位负责组织，施工单位负责编制，接管单位档案部门负责协助指导。

建设项目在招、投标和签订施工及监理合同、协议时，应列专门条款明确规定竣工文件的编制要求、内容、份数、交接时间以及整理归档的责任。

第七条建设单位应建立健全档案、资料和竣工文件编制与管理的相关规章制度，设立专门机构，指定专人负责，监督、检查、指导竣工文件的编制，并要配备确保档案资料安全的库房和设备。

第八条建设单位要根据本办法和项目规模、项目施工过程中产生的文件材料，规定详细的归档范围和内容，确保文件材料的完整性。

* 第九条各施工单位要认真履行投标承诺与合同中关于竣工文件编制的有关条款、规定，加强对竣工文件编制和交接的管理，将这项工作纳入施工技术管理、优质工程评比、单位总工程师和有关工程技术人员的职责范围。

第一章总则第一条为质量良好地编制铁路建设竣工档案，确保顺利交接和归档，根据铁道部办档[2002]8号《关于印发<铁路建设项目竣工文件编制移交办法>的通知》、铁建设[2008]23号《关于重新印发<铁路建设项目竣工验收交接办法>的通知》,结合实际情况，制定本实施细则。

第二条工程施工质量控制资料反映了工程施工全过程中各个方面的质量状况，是评价工程施工质量的主要依据。

从广义上讲，工程施工质量控制资料也是工程质量的一个组成部分。

这些控制资料是从庞杂的工程技术资料中筛选出来的，直接关系和说明工程施工质量状况的技术资料，能够反映施工结果是否满足了设计所要求的结构安全和使用功能。

铁路基本建设工程竣工资料是铁路建设项目的真实记录，是对建设项目进行稽查、审计、监督、管理、验收以及铁路设备养护、维修及破损后修复的依据，是改建、扩建和实施质量保修的重要凭证、各参建单位均需按照本细则的规定办理，为了确保竣工资料与工程同步、规范齐全，实现一次交验合格的目标。

第三条各子系统项目部总工程师（或技术负责人）应将此项工作纳入岗位职责范围，作为施工全过程技术管理的重要内容。

参建单位要配备专职人员负责竣工资料的编制、汇总和移交工作。

第二章竣工文件的组成与内容一、竣工档案（施工单位编制）竣工资料及竣工图、工程照片、电子档案。

铁路建设工程电子档案分为：一是文本文件；二是CAD图样文件；三是各类表格文件。

二、CAD图样文件的内容：1、电力全线线路平面、纵断面布置竣工图。

2、四电站场平面竣工图。

3、电气化铁路接触网和变电所平面布置图。

4、铁路征地、青苗补偿等竣工资料。

三、表格文件1、全线建交表诸表（建交表一律加盖联合体公章）2、信号联锁试验记录。

3、接触网冷滑试验记录。

四、单位工程竣工文件的内容：1、开工报告。

2、施工小结。

3、单位工程竣工验收报告。

4、单位工程质量评定表。

5、分部、分项工程质量验收记录6、工程数量表、建交表。

铁路建设工程竣工资料用表汇编(铁程管表) 简介铁路建设工程竣工资料用表汇编，是指在铁路建设工程竣工后，为了便于管理和使用，将相关资料整理后所生成的一类电子表格。

主要用于管理竣工工程的各类信息，方便后续的维修、改造和升级。

铁程管表的规格、格式、内容等在铁路建设行业得到广泛应用，并被各级铁路管理机构、工程公司和专业技术人员所重视和使用。

铁程管表的分类和内容铁程管表可以分为以下几类：1. 建设工程档案铁道部分手册(试行)该类铁程管表主要包括以下内容：•分布表；•户别表；•级别与限速表；•道岔表；•工程量表；•道岔机电设备台帐。

2. 铁路建设工程竣工移交资料登记表该类铁程管表主要包括以下内容：•工程合同、结算备案材料；•项目决算审计报告、审核结果、竣工移交单；•工程移交验收记录、竣工移交范围说明书。

3. 铁路建设工程质量追踪报告表该类铁程管表主要包括以下内容：•工程施工质量问题记录表；•施工质量问题整改跟踪记录表；•工程质量验收记录表；•工程施工技术规章制度规定表及制度、规定发放签收表；•设计文件评审记录表；•工程管理(监督)档案台帐。

4. 铁路建设工程竣工资料交接清单该类铁程管表主要包括以下内容：•工程竣工资料清单；•工程竣工资料移交单。

5. 维修计划表该类铁程管表主要是为了方便负责维修和保养的维修机构制定维修计划、保养计划及工作安排而设立的。

铁程管表的应用和意义铁程管表作为铁路建设工程竣工资料管理的基本工具，主要发挥以下作用：1.便于工程资料管理和维护。

各类资料都能得到规范化、统一化的维护和保管，铁路建设公司和管理机构的管理者都可以快速了解到竣工工程的实际情况。

2.有利于工程的维修、改造和升级。

铁路建设工程竣工时，相关的专业技术人员可以通过铁程管表了解到工程详细内容，并能较快速地判断工程存在的问题，为用户提供维修、改造和升级服务。

3.对提高铁路运输服务水平、提升铁路运输业运营效益有积极意义。

铁程管表能够直接影响到铁路建设工程的质量和效益，从而进一步提高铁路运输的服务水平和运营效益。

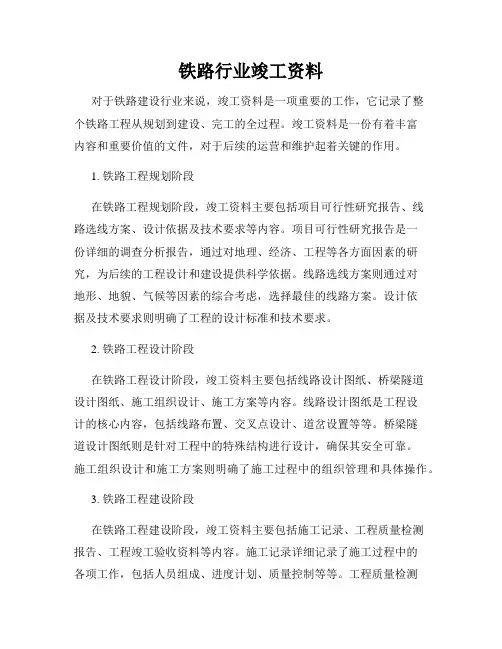

铁路行业竣工资料对于铁路建设行业来说，竣工资料是一项重要的工作，它记录了整个铁路工程从规划到建设、完工的全过程。

竣工资料是一份有着丰富内容和重要价值的文件，对于后续的运营和维护起着关键的作用。

1. 铁路工程规划阶段在铁路工程规划阶段，竣工资料主要包括项目可行性研究报告、线路选线方案、设计依据及技术要求等内容。

项目可行性研究报告是一份详细的调查分析报告，通过对地理、经济、工程等各方面因素的研究，为后续的工程设计和建设提供科学依据。

线路选线方案则通过对地形、地貌、气候等因素的综合考虑，选择最佳的线路方案。

设计依据及技术要求则明确了工程的设计标准和技术要求。

2. 铁路工程设计阶段在铁路工程设计阶段，竣工资料主要包括线路设计图纸、桥梁隧道设计图纸、施工组织设计、施工方案等内容。

线路设计图纸是工程设计的核心内容，包括线路布置、交叉点设计、道岔设置等等。

桥梁隧道设计图纸则是针对工程中的特殊结构进行设计，确保其安全可靠。

施工组织设计和施工方案则明确了施工过程中的组织管理和具体操作。

3. 铁路工程建设阶段在铁路工程建设阶段，竣工资料主要包括施工记录、工程质量检测报告、工程竣工验收资料等内容。

施工记录详细记录了施工过程中的各项工作，包括人员组成、进度计划、质量控制等等。

工程质量检测报告则是对工程质量进行评估的依据，包括土质检测、混凝土强度检验、轨道几何检测等。

工程竣工验收资料是铁路工程完工后进行的一项重要工作，内容包括工程竣工报告、竣工验收意见、质量通知书等。

4. 铁路工程运营和维护阶段在铁路工程竣工后，竣工资料仍然具有重要的作用。

对于工程的运营和维护来说，竣工资料起着关键的作用。

首先，它是工程的重要依据之一，对于工程的运营和维护提供了全面的了解。

其次，竣工资料也是工程运营和维护过程中的重要参照物，可以为相关人员提供技术指导和决策依据。

此外，竣工资料还有助于工程的后期改造和升级，在改造过程中提供了重要的参考内容。

铁路公路建设项目竣工资料编制管理办法1.编制责任分工及要求(1)竣工资料的编制由项目经理部(项目分部)负责。

项目总工程师是竣工文件编制工作的责任人，负责组织项目竣工文件的编制工作，负责协调与建设、监理、接管使用单位的关系；决策重大事项，组织人员，落实编制工作办公条件；指导、检查项目竣工文件的工作质量和进度。

(2)各单位工程的技术主管，负责将施工过程中形成的各种检查证、试验报告、原材料出厂合格证等原始记录，按工程项目和内容分别放置在平时立卷盒内，以防文件材料的丢失和损坏。

(3)编制单位要认真履行投标承诺与合同中关于竣工资料编制的有关条款、规定，加强对竣工文件编制和交接的管理，设专人管理，不宜随意调换。

(4)工程项目竣工资料的收集、整理、编制、归档及移交，应做到“布置施工任务与布置竣工文件编制，工程进度与竣工文件积累，工程验交与竣工文件交接”同步进行。

(5)如发生因竣工资料编制不及时、资料不完整等原因，造成项目竣工验收不能按期进行或造成经济损失，将逐级追究各级技术管理部门(负责人)及相关责任人的责任。

2.竣工资料的内容(1)竣工资料一般由竣工图及汇编成册的竣工文件两部分组成。

主要内容有：竣工文件封面、目次、页次、开竣工报告、工程小结、竣工数量汇总表、施工原始记录(工程日志，工程材料、构配件、成品出厂合格证，质量检定书，设备出厂合格证、质量鉴定单及技术证书，工程试验记录，工程检测记录等)、检验批验收记录、设计变更资料、封底、竣工图等。

(2)工程竣工资料组成内容严格按建设单位或地方档案管理部门要求办理。

格式及成册要求应符合接收单位档案馆的规定。

文件的交接份数应根据合同规定办理。

另要考虑上交局及子(分)公司档案部门的份数。

(3)竣工资料编制数量应根据合同要求数量和上报局档案科的数量来确定，应区分正副本，正本应是竣工资料主要材料的原始件。

3.具体编写与绘制要求(1)竣工资料编写及绘制：按建设单位或地方档案管理部门关于竣工文件编制办法有关规定进行编写和绘制。

二十六竣工文件编制办法（一）总则第一条竣工文件系指在建设项目建设过程中形成的,如实反映施工过程和建设项目实体状况的,具有保存利用价值的各种文字资料、图纸、录音、录像、照片等;第二条铁路基本建设工程竣工文件是工程建设过程中的历史记录,它反映各种地下及地上建筑物、构筑物、隐蔽工程状况,是工程竣工验收、进行技术总结、日常运用、养护维修和今后改建、扩建的依据,是国家档案的重要组成部分;为使科技档案积累齐全、完整、准确、系统,竣工文件编制质量达标并及时归档,根据铁道部关于发布<文书档案案卷质量标准>和<科技档案案卷质量标准>的通知办档19866号、铁道部关于发布<铁路建设项目竣工验收交接办法>的通知铁建设2001117号以及铁道部关于印发<铁路建设项目竣工文件编制移交办法>的通知办档20028号,特制定本办法;工程竣工文件不符合本办法要求的,不能验收交工,财务部门不得办理结算手续;第三条各施工单位要认真履行投标承诺与合同中关于竣工文件编制的有关条款、规定,加强对竣工文件编制和交接的管理;各施工单位的总工程师应将此项工作纳入职责范围,作为施工全工程技术管理的重要内容;工程竣工文件是否达到质量标准,列为优质工程评比条件之一;竣工文件资料的积累、形成要随着工程施工进度同步进行,准确、真实地反映工程施工中的技术状态;各项目部要有专人负责竣工文件编制、组织、检查工作,下属队级单位要指定专兼职人员收集、整理原始资料;第四条监理单位应依据监理委托合同协议在施工中负责监督、检查施工单位及时整理竣工文件和竣工验收资料,并按规定检查竣工文件的质量和完整性,负责向建设单位提交其监理业务范围内的专项报告;第五条各施工单位项目部不定期督促、检查下级单位整理竣工文件和竣工资料;分部工程完工后,监理单位检查、指导分部工程竣工文件资料的质量和完整性;单位工程完工后,项目部应及时按本办法整理竣工文件资料,建指将检查和指导全部文件的质量和完整性,凡竣工资料不符合本办法的,建指将不予以验工计价;二竣工文件的编制第六条建设项目前期档案包括：项目建议任务书、立项文件、投资计划文件、报建文件、招标投标文件、建设用地文件、建设许可证文件、各类合同、各类会议纪要、施工设计文件等由成都铁路局达州建设指挥部负责编制;第七条各标段在施工过程中形成的档案资料由各施工单位负责编制,各类建交表按单位工程进入竣工文件最后由项目部分专业以标段汇总;各施工单位要统一做好所属标段竣工文件编制、分工、汇总和移交工作;第八条同一单位工程由两个及以上施工单位施工的,由工程量大的一方负责编制最后的竣工文件,其他方应负责将相关资料按照竣工文件编制要求准备完善后交由工程量大的一方统一编制,并办理交接手续;第九条竣工文件的组成与内容一、进部档案馆内容根据铁道部办档20028号文要求,凡支线、特大桥、大桥均应进铁道部档案馆;其内容包括:1、验收证书、建交表和工程技术总结;2、竣工图1、线路平面图、纵断面图、平、纵断面缩图、铁路用地总平面图;由负责线路铺架施工的单位绘制;2特大桥和大桥的平面图、立面图、桥址平面图、梁部和墩台结构图梁采用标准图时,只在目录中注明标准图号和编制单位,不必附图;3、进部的竣工图,施工单位必须绘制腊底图,竣工图绘制完成、质量合格后,交建指不必交蓝图,由建指统一交成都铁路局档案馆转交铁道部档案馆;3、光盘;二、由建设指挥部负责编制档案的组成内容1、文书档案：有关工程管理的文件、纪要、安排、总结、简报及各类统计报表等;2、会计档案：会计凭证、帐簿、报表;3、声像档案：有关工程开工、竣工、领导视察、优质工程、样板工程、重大活动的照片、图片以及刻录的DVD光盘、画册;4、科技档案：全线施工设计图含变更设计工程招标中标的标书、与施工单位及路外单位签订的协议、委托书、合同,工程验收的会议纪要,工程建设过程中的往来文件,建指关于全线工程的施工组织设计、合线环保评价书整个项目的竣工验收证书、全线的建交诸表1-28、全线工程总结、全线的线路平面缩图、全线的线路纵断面图缩图及全线工程数量汇总表;5、电子档案：全线建交诸表光盘、声像档案光盘及全线线路平、纵断面缩图光盘,光盘必须采用铜质光盘;二、由施工单位负责编制的竣工档案组成内容竣工资料及竣工图、工程照片、电子档案;三、凡在城市范围内施工的建设项目,按当地城市建设档案馆要求编制城市建设档案,内容包括：1、地下管线径路图和竣工验收证书;2、城市规划区范围内的铁路线路、桥梁、隧道总平面布置图、桥梁平面、立面竣工图、线路、隧道的纵断面图和标准横断面图及有关说明;3、报送城市建设档案馆的竣工文件均提供复印件;四、竣工文件按综合、线路、路基、桥梁、涵洞、隧道、站场、机务、车辆、给水排水、通信、信号、电力、房建、环境保护与水土保持、铁路用地等专业编制;一、综合;凡各专业不能包括进去的,均可收集纳入综合部分内;主要有：1、标段的开工报告;2、标段的工程总结两套、一套交路局档案馆,一套交建指;3、标段的竣工验收报告;4、标段的承包合同、施工企业执照、资质证明、招标文件;5、工程管理中的来往文件包括与本工程有关部、二院、建指、地方政府、路局等来往文件;6、施工、竣工验收会议纪要;7、标段工程竣工数量汇总表含施工设计、变更数量与结算数量相符,应包括竣工财产移交表所需的固资名称、单位和数量;8、竣工资产移交表铁财200292号.9、工程概、预、决算等;10、工程事故处理意见包括事故调查资料、上级批复和处理结果11、竣工图册及清册1、竣工申报表铁验表-12、初验申报表铁验表-23、初验专业小组记录表铁验表-34、正式验收申报表铁验表-45、竣工验收交接记录表铁验表-56、概算与决算支出对照表决算附表-17、主要材料及人工消耗统计表决算附表二8、设计与竣工主要工程数量及投资对照表决算附表三9、铁路建设项目剩余工程数量及投资表决算附表四10、整个建设项目的施工技术总结11、工程技术条件表建交-112、车站表建交-213、桥梁表建交-814、旅客天桥、地道表建交-1015、涵洞表建交-1116、隧道及明洞表建交-1217、房屋总清册建交-1718、消防、环保、安全、医药卫生空调设备表建交-2619、工程照片及说明一册交路局;20、线路平、纵断面图、车站平面布置图;21、电子文档,主要有采用CAD2004绘制的图纸、拍摄的承包合同段内工程开工、施工、竣工验收、开通典礼、重大事件的录像;二、单位工程主要内容有1、开工报告;2、工程施工小结;3、单位工程竣工验收报告;4、单位工程质量评定表;5、工程竣工数量表、建交表;6、工程检查证及附件;7、施工记录及附件;8、土壤、水质试验资料工程用水与生活用水是同样水源,其水质试验记录仅一份只能放一个地点,其他用此水的资料可以用扫描打印的方法代替,并在备考表中说明原件在何处工点竣工文件即可;9、材料、构件、设备大型设备变更设计及出厂证明书;10、检查记录检查试验报告;11、变更设计及附件包括文件、图纸;12、100米以上含100米的大桥、3公里以上含3公里隧道、编组站、二等站以上的站场,1000平方米以上房屋的施工组织设计;13、鉴定报告：轨道、桥梁试验报告、岩溶整治的详细资料;14、采用的新技术、新工艺、新材料、特殊地质、重点难点的科技攻关项目的资料齐全、完整;15、工程照片一般工程4张、其他工程6-8张、特大桥12张16、竣工图;17、产品合格证;18、工程日志;19、备查资料：1分部、分项工程质量评定表只限站前工程、站后工程作为竣工文件2试验卡片及检查试验卡片;3材料半成品出厂合格证材料、试验记录厂家提供;4施工日志原件只要一份交基层站段,去掉金属物、空白页,按序直接装订成册,每册内容用铅笔编写张页号,封面按8号文件封面打印后再贴上;五、铁路征购土地、拆迁补偿等原始凭证原件,归入地亩档案;第十条施工单位的各单项工程技术负责人要按照各专业竣工文件编制内容,随时做好图纸修改、资料收集和积累工作,注意收集施工中采用的新工艺、新材料、特殊地质、重点难点的科技攻关项目、地下建筑、地下管线、工程质量事故处理方案以及工程隐蔽部位的资料,并应根据变更设计的要求,及时修改施工图、填写工程日志,做到准确、符合实际;各专业竣工图的编制主要内容有：一、线路竣工图包括：线路实施平面图,线路纵断面图、线路实施平面、纵断面缩图;正、站线分开绘制线路竣工图;1、线路实施平面图根据线路竣工测量资料、参照平面设计图,绘制竣工图,比例与原设计图一样;图上应增添整公里、半公里的统一里程和百米标;特大桥、大桥、中桥、小桥及跨线桥、涵洞的中心里程、隧道及明洞起止统一里程,车站中心里程、水准点和曲线起终点的统一里程;2、线路实施纵断面图根据线路竣工资料绘制,比例同原设计图一样,里程标注按平面图办理;竣工的水准基点应按规定设置编号,并绘制于图上;3、实施平面、纵断面缩图根据曲线、坡度、车站、统一里程及施工里程、桥梁、涵渠、隧道等竣工资料绘制,比例同原设计图一样,加注轨顶高程及竖曲线的半径和要素;二、路基竣工图包括：路基横断面图、抗滑桩的立面、剖面、平面及钢筋布置图;1、路基土石方工程：路基横断面图,按车站和区间的设计里程划分分别绘制竣工图;路基横断面图按设计图的间距绘制,必要时可加绘断面;2、路基被桥隧建筑物中断处,要注明建筑物的起讫里程和名称,但不标注中心里程,桥梁要加注孔跨,涵洞、隧道及立交桥等建筑物应在相应的横断面上横断面间注明其中心里程、孔跨长度、宽度及名称;3、有挡护建筑物的地段,按施工设计含变更设计的段落位置及实际情况,在相应的断面图上绘出建筑物轮廓尺寸图；挡墙、护墙、抗滑桩、锚索桩等应分工点绘制竣工图正面图、代表性断面大样图及文字说明含滤层情况、抗滑桩施工记录;4、为绘算方便,新绘制的横断面图采用计算机绘制,比例采用1：200;绘制顺序：自左到右,由上至下,中桩位置要上下对齐,里程、填挖高度、路肩高程、路基左右侧宽度、土石分界线、填挖面积、A类填料及路堑换填面积等均应标注,使用图例代号均参照设计图办理;5、设计图边坡绘制细虚线,实际竣工线绘制粗实线,设计边坡线与实作线路相同时,绘实线;出碴马口土石方数量列入正线土石方内,绘制时可一并绘于路基横断面图上,数量分开计列;6、机械填筑路基,在规范或鉴定意见允许加宽范围内的数量可计算为工程竣工数量;7、桥梁分界里程在设计图上有规定者,按设计里程计算,无规定者按H+0．2m计算之H为桥台高度8、路基附属工程排水系统：包括区间与站场的排水沟、天沟、截水沟、排水槽、急流槽、缓流井、路基侧沟、吊沟、挡水捻等,以一个区间、车站为单元分段绘制竣工图;参照用地及排水系统总平面图;9、绘制各种排水工程的平面位置里程、断面及圬工种类,同时标出大、中、小桥、涵渠及整、半公里的统一里程位置,若排水沟远离路基,图上无明显显示时,可另行绘制附于平面图之后作为附页,但应注明与铁路线相应的平面关系;10、路基加固与防护工程：包括砂柱、砂井、盲沟、换填、反压马道等按原设计含变更设计图形式,分工点绘制竣工图;锚索、锚索桩、锚固桩等应附竣工正面图;11、挡土墙工程：挡土墙、锚杆挡墙等按设计图形式按工点绘制竣工图;三、桥梁凡施工图有修改,应重新绘制竣工图;其竣工图包括：桥址平面图、桥梁总布置图平、侧、立面图、梁部结构、墩台基础结构,地质、水文、河床、剖面图,墩台结构立面、剖面、平面及钢筋布置图;1、特大、大、中、小桥等均以工点为单位绘制竣工图,桥梁设计图中有台尾挡护墙时,挡护墙详图应绘制于桥梁竣工图内;2、桥梁竣工图地面线一般不重新测绘,但实际地面线与设计地面线差别较大,影响挖基数量及基础埋置深度时,应重新绘制,若因施工变化较大,有河床加固处理时,应绘制沿桥梁中线的竣工地面线;3、基坑开挖断面可不绘入竣工图内,但应一并附入基坑检查证,并注明实际开挖后的地质情况地质分界线、倾角、岩性等;4、护岸、护坡、锥体护坡、桥台尾截水盲沟、检查台阶应详细的绘在总图内,必要时另绘附图;5、梁部与墩台结构图,采用标准图和通用图者,只在附注内注明采用标准图号或通用图号,在竣工图上只绘制轮廓尺寸,不绘制细部结构；若改变标准设计,通用设计或为个别设计时,按照设计图样式绘制细部结构竣工图;6、特大桥、大桥、中桥工程竣工图,应绘有带地形1：500的桥址平面图;四、涵渠其竣工图包括：涵渠平面纵剖图、横断面和进出口立面图;1、圆管、拱涵、箱涵、渡槽、明渠、倒虹吸管及正式设计的农田灌溉水管等以工点为单位绘制竣工图;2、涵渠平面、纵剖面、横断面和进出口立面、进出口河床、变化断面要绘制出详细尺寸,所有水沟要注明沟底高程或沟深;3、图中需要注明涵渠中心施工和统一里程,上下游涵身长度,总长度和分节长度,路肩标高,路基宽度,流水面坡度和标高等,基础厚度和各部建筑材料的名称及圬工规格,基底地质情况和特殊地基处理情况,文字无法说明时,应另加附图,锥体护坡及进出口河床铺砌要绘入平剖面图上,形成整体,斜交涵洞进出口各部尺寸绘出坐标;4、基坑开挖和回填断面用计算机绘制,并注明实际开挖后的地质情况地质分界线、倾角、岩性等附入基坑检查证,不另绘竣工图;五、隧道竣工图包括：进出口洞门图、隧道平面图、洞身纵、横断面图、洞身结构及钢筋布置图,地质平面、剖面图、开挖及衬砌断面、防水、排水、通风、辅助坑道、电缆、照明图;1、隧道含明洞、棚洞及泄水洞以工点为单位绘制竣工图,竣工图按照实际情况参照原设计式样绘制;隧道开挖后的实际地质情况、水文情况及衬砌背后回填情况应在图中详细显示和注明;2、进出口洞门图,按照实际情况参照原设计式样绘制;洞门端墙、翼墙含挡墙背后的回填情况,翼墙含挡墙与端墙的连接情况,洞门附属设备如检查梯、洞门名牌、号标、仰坡开挖及防护、盲沟、天沟、吊沟、侧沟等均应在图中显示;洞口挡护墙原设计列入隧道设计图中,其详细图亦应绘于隧道竣工图内,进、出口洞门应绘制1：500的地形平面图和洞口排水系统;3、洞身纵断面图、参照原设计图式样绘制,图中应显示开挖后的实际地质情况、水文情况、围岩类别、衬砌类型及建筑材料、施工方法、线路平面及洞室位置大、小避车洞、绝缘梯车洞、电缆余长腔等和辅助坑道与线路中线平面几何关系,衬砌断面加宽、线路纵向坡度、进出口施工和统一里程等,并附必要的说明;4、洞身横断面图,一般直线地段每50米,曲线地段每10米绘一个,衬砌断面变化应有断面图,在坍方地段应加密断面,横断面比例尺为1：100;横断面应显示下述情况：1开挖轮廓、衬砌类型、衬砌厚度和建筑材料及圬工等级、衬砌各部尺寸等,同一围岩类别衬砌类型的地段,只在一个断面上注明即可,但应加注起止里程;2实际超挖回填情况,回填材料及圬工等级;3渗、漏、鼓、涌水地段的处理情况,瓦斯逸出形式、逸出量及处理情况,衬砌封闭后瓦斯逸出隧道情况;4坍方或溶洞地段的实测断面,溶洞与隧道的位置关系,地质及处理情况;5复合式衬砌地段,初期支护的锚杆、挂网规格和布置,喷射混凝土的等级和厚度,现场监控量测的资料、二次衬砌的施工时间、厚度和混凝土等级;6特殊设计的衬砌断面,按设计和实施情况绘制断面图;7衬砌开裂、嵌补、更换处理情况要具备下列资料：裂纹平面展示图；嵌补代表断面图,注明嵌补材料及等级；裂缝发生、发展及嵌补后的观测记录；更换衬砌断面及更换衬砌后的观测资料;8辅助坑道平行坑道、斜井、竖井、横洞等的平面、纵断面、地质情况、支护情况、保留或利用等应详细绘入竣工图中;9通风设施的土建部份应在竣工图中显示;10原设计有隧道地形平面图的应附地形平面图;六、站场包括站台、旅客天桥、地道、围墙、栅栏、通站道路竣工图包含：车站线路实施平面图、纵断面图、旅客天桥、地道竣工图、车站股道布置图、车站总布置图包括车站房屋建筑、线路、编组场、驼峰设备、调车布置、给水管线、通信信号等车、机、工、电、辆及其它群众性设备布置图,车站用地地界,房屋应编号,且与房屋清册相对照;1、车站平面布置图,须新绘蜡底图;参照施工设计平面图的图幅、内容、并根据施工实况修正路肩线、坡脚和堑顶线、用地界线、取弃土坑线,工程数量表按施工数量填绘;2、车站平面布置图轨道部份,由铺架单位参照设计按铺设实施实情况绘制,移交线下施工单位汇总;七、信号竣工图：包括信号设备布置图、轨道电路及电缆径路图电缆接线盒及电缆拐角,应图示并加说明、联锁图表或进路表,大站电气集中及计算机联锁应附使用说明、信号结构图及信号配线图站内与区间;八、通信竣工图：包括通信网图；通信回线运用图；电线路径路平面图含电缆；机械设备平面图及配线图;比照施工设计图的内容绘制竣工图;九、电力竣工图包括：车站电线路平面布置图、路径图含电缆；发、变、配电所外部电源系统图；主接线图；室内外平面布置图；配电装置断面图；二次接线定型图和安装图等;比照施工设计图的内容绘制竣工图;十、给排水竣工图包括：给排水总布置图、管路平纵断面图、管路布置图及机械配置图、给排水房屋、水源堤坝平断面图;在管路的平面布置图中应绘制结点详图、堤坝的平断面图中注明长度、标高和管径;比照施工设计和机械安装图绘制竣工图;十一、机务段设备竣工图包括：机务段及折返段平面布置图含房屋、轨道、道路、建筑物、给排水系统、消火栓等、机械平面布置图、主要车间管路平面图含风、水、汽管路图、机务段及折返段竣工图含机车库、辅助车间、锅炉房、机械安装的平面图及断面图油库及管路平面布置图;应绘制一张总平面图,表明建筑物与车站房屋的关系,把名称、数量、标准图号列表显示;十二、车辆设备竣工图包括：红外线轴温探测系统,探测网网络传输示意图,红外线轴温探测站位置等,根据竣工实际,比照设计文件绘制;第十条预可研、可研、各阶段设计文件由铁道第二勘测设计院按照铁道部铁路科学技术档案进馆范围81铁办53号和关于档案进馆的通知84铁办字382号、成都铁路局档案馆和建指要求负责编制;第十二条监理监督档案由监理单位负责编制;主要包括监理档案和监督档案监督文件及建设指挥部委托其他单位做的检测试验报告;监理单位根据GB50319-2000建设工程监理规范和TB10402-2003铁路建设工程监理规范的规定以及铁施监1-30,铁监施1-19,铁监业1-5等表格编制;其组成内容主要有:一、见证取样台帐；二、施工合同及委托监理合同；三、监理单位的资质、监理工程师上岗证；四、监理规划及实施细则；五、分包单位报审表；六、设计交底与图纸会审纪要；七、施工组织设计方案报审表；八、工程开工/复工报审表及工程暂停令；九、测量核检资料；十、工程进度计划；十一、工程材料、构配件、设备的质量证明文件；十二、工程的计量单位和工程款支付证书；十三、监理工程师通知单及工作联系单；十四、报验申请表；十五、会议纪要及来往函件；十六、监理日记一式两份可打印交路局档案馆一份,自己留一份;十七、监理月报,施工阶段的监理月报应包括以下内容：1、本月工程概况及工程形象进度;2、工程进度包括本月实际完成情况及计划进度比较；对进度完成情况及采取措施效果分析;3、工程质量包括本月工程质量情况分析、采取工程质量措施及效果4、工程计量与工程支付包括工程量审核情况,工程款审批情况及月支付情况,工程款支付情况分析,本月采取的措施及效果;5、合同其他事项的处理情况包括工程变更、工程延期费用索赔;6、本月监理工作小结包括对本月进度、质量、工程款支付等方面情况的综合评价,本月监理工作情况,有关本工程的意见和建议,下月监理工作的重点;7、质量缺陷与事故处理文件;8、索赔文件资料;9、竣工结算审核意见书;10、工程项目施工阶段质量评估报告等专题报告;11、监理工作总结,施工阶段监理工作结束时,监理单位向建设单位提交的监理总结包括以下内容：①工程概况；②监理组织结构、监理人员和投入的监理设施；③监理合同履行情况；④监理工作成效；⑤施工过程中出现的问题及处理情况和建议;第十三条消防工程竣工档案由施工单位负责编制,根据有关消防法律、法规等要求,按以下内容编制及组卷;一、容纳旅客400人以上含400人站房、站场、机务、工务、车务段段机关、牵引变电所含开闭所、行车公寓、机务折返段、车辆整备所、长大隧道平导坑等的消防工程单独组卷;二、各小站消防工程单独组卷,放入相应房建工程卷内;。

铁道部文件铁建设[2001]117号关于发布《铁路建设项目竣工验收交接办法》的通知部属各单位，各合资铁路公司、监理公司：现发布《铁路建设项目竣工验收交接办法》，自发布之日起施行。

铁道部原发《铁路基本建设工程竣工验收交接暂行办法》（[84]铁鉴字180号）、《关于〈铁路基本建设工程竣工验收交接暂行办法〉的补充规定》（铁基函[1988]73号）同时废止。

中华人民共和国铁道部二○○一年十一月二十七日铁路建设项目竣工验收交接办法第一章总则第一条为做好铁路建设项目的竣工验收交接工作，全面考核建设工作成果，根据国家有关规定，制定本办法。

第二条本办法所称竣工验收交接，是指铁路建设项目按批准的设计文件内容建成，由验收机构对其进行综合评价验收，移交接管使用单位运营或投产，并组成固定资产的整个过程。

第三条本办法适用于新建、改建等国家铁路、国家与地方或企业合资铁路、地方铁路的新增固定资产项目。

专用铁路和铁路专用线的建设项目可参照执行。

第四条铁路建设项目按照本办法组织竣工验收交接后，方能正式移交接管使用单位运营或投产使用；未办理验收，或验收不合格的建设项目一律不得交付使用。

第五条凡经验收合格的建设项目，接管单位应按验收机构确定的时间及时接管并办理有关手续。

第二章验收的依据、条件第六条验收的依据：（一）国家有关法律、法规以及国家发布的建设标准。

（二）经批准的项目建议书、可行性研究报告（含修改和调整文件）。

（三）经批准的设计文件（含变更设计）。

（四）设计时已颁布执行的规范。

（五）国家和铁道部颁布的工程质量检验评定标准、施工（含设备安装）验收规范。

（六）监理单位总监理工程师对竣工报告的签署意见。

（七）设备技术说明书，从国外引进新技术或成套设备的建设项目以及中外合资的建设项目鉴定的合同和外方提供的设计文件、标准等资料。

（八）合同文件。

第七条验收条件（一）初验应具备的条件：1.主体工程及其配套工程(包括外部配套工程及设备)已按设计要求建成，具备临管运营或投产条件。
