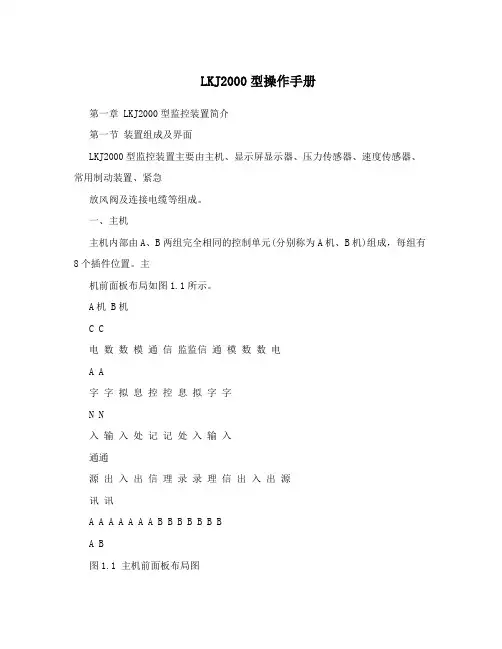

LKJ2000型操作手册第一章 LKJ2000型监控装置简介第一节装置组成及界面LKJ2000型监控装置主要由主机、显示屏显示器、压力传感器、速度传感器、常用制动装置、紧急放风阀及连接电缆等组成。
一、主机主机内部由A、B两组完全相同的控制单元(分别称为A机、B机)组成,每组有8个插件位置。
主机前面板布局如图1.1所示。
A机 B机C C电数数模通信监监信通模数数电A A字字拟息控控息拟字字N N入输入处记记处入输入通通源出入出信理录录理信出入出源讯讯A A A A A A AB B B B B B BA B图1.1 主机前面板布局图主机后背板上设有电缆连接插座和电源开关。
二、显示器(一) 显示器组成显示器由10英寸的TFT高亮度彩色显示屏、21个薄膜键的小键盘和IC卡读卡器组成。
显示器如图1.2所示。
状态指示机车信号IC卡插槽图形显示区线路基础数据按键1图1.2 LKJ2000型显示器(二)显示屏显示界面1(显示屏最上方的数据窗口依次为:机车信号灯、速度等级、当前速度、限速、距前方信号机距离、当前信号机编号、当前信号机类型、日期和时间。
具体为: ?机车信号灯显示窗口:显示机车当前接收的信号状态:如绿3、绿2、绿灯、绿黄灯、黄灯、红灯、红/黄灯、双黄灯、黄2灯、白灯、黄闪黄、红黄闪、黄2闪等;?速度等级显示窗口:从上至下有LC、SD3、SD2、SD1四种速度等级, SD1、SD2、SD3组合成不同的速度等级显示;?当前速度窗口:显示机车当前的实际运行速度(绿色数字);?限制速度窗口:显示机车当前的允许运行速度(红色数字);?距前方信号机距离窗口:显示列车距前方信号机的距离(黄色数字);?信号机类型窗口:显示前方信号机的编号和信号机的种类;?里程窗口:显示机车当前所在的工务里程;?日期和时间窗口:显示当前的系统日期及时间。
2(显示屏右侧为系统状态指示灯,自上到下依次为:?〖故障〗:系统与所有单元通讯中断时,此灯点亮;?〖降级〗:装置处于降级工作状态时,此灯点亮;?〖紧急〗:装置发出紧急制动指令时,此灯点亮,停车后灯灭;?〖常用〗:装置发出常用制动指令时,此灯点亮,缓解操作成功后灯灭;?〖卸载〗:装置发出卸载动作指令时,此灯点亮,满足加载条件后灯灭;?〖解锁〗:解除停车控制成功后,此灯点亮,4S后自动熄灭;?〖开车〗:列车运行参数有效设定完毕后灯亮,按压【开车】键响应后灯灭;?〖调车〗:处于“调车”状态时灯亮,退出“调车”状态时灯灭;?〖有权〗:显示“有权”时本端显示器有操作权,显示“无权”时本端显示器无操作权;?〖客货/巡检〗:设定完毕后显示当前的客货状态,显示“客本”时,装置处于客车本务状态;显示“货本”时,装置处于货车本务状态;显示“客补”时,装置处于客车非本务状态;显示“货补”时,装置处于货车非本务状态。

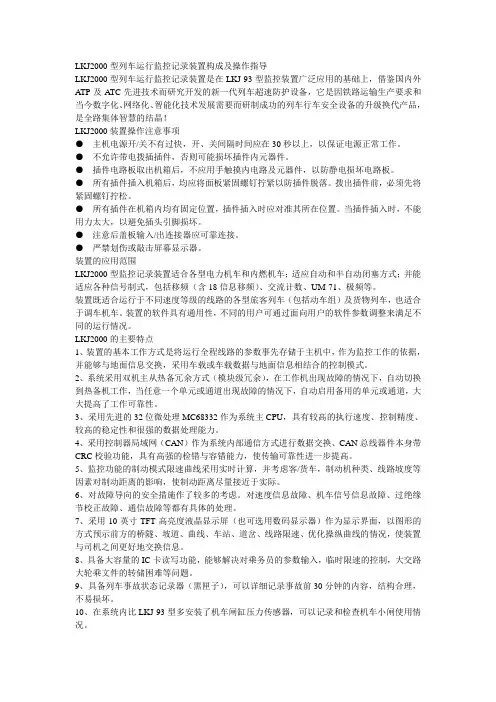

LKJ2000型列车运行监控记录装置构成及操作指导LKJ2000型列车运行监控记录装置是在LKJ-93型监控装置广泛应用的基础上,借鉴国内外ATP及ATC先进技术而研究开发的新一代列车超速防护设备,它是因铁路运输生产要求和当今数字化、网络化、智能化技术发展需要而研制成功的列车行车安全设备的升级换代产品,是全路集体智慧的结晶!LKJ2000装置操作注意事项●主机电源开/关不有过快,开、关间隔时间应在30秒以上,以保证电源正常工作。
●不允许带电拨插插件,否则可能损坏插件内元器件。
●插件电路板取出机箱后,不应用手触摸内电路及元器件,以防静电损坏电路板。
●所有插件插入机箱后,均应将面板紧固螺钉拧紧以防插件脱落。
拨出插件前,必须先将紧固螺钉拧松。
●所有插件在机箱内均有固定位置,插件插入时应对准其所在位置。
当插件插入时,不能用力太大,以避免插头引脚损坏。
●注意后盖板输入/出连接器应可靠连接。
●严禁划伤或敲击屏幕显示器。
装置的应用范围LKJ2000型监控记录装置适合各型电力机车和内燃机车;适应自动和半自动闭塞方式;并能适应各种信号制式,包括移频(含18信息移频)、交流计数、UM-71、极频等。
装置既适合运行于不同速度等级的线路的各型旅客列车(包括动车组)及货物列车,也适合于调车机车。
装置的软件具有通用性,不同的用户可通过面向用户的软件参数调整来满足不同的运行情况。
LKJ2000的主要特点1、装置的基本工作方式是将运行全程线路的参数事先存储于主机中,作为监控工作的依据,并能够与地面信息交换,采用车载或车载数据与地面信息相结合的控制模式。
2、系统采用双机主从热备冗余方式(模块级冗余),在工作机出现故障的情况下,自动切换到热备机工作,当任意一个单元或通道出现故障的情况下,自动启用备用的单元或通道,大大提高了工作可靠性。
3、采用先进的32位微处理MC68332作为系统主CPU,具有较高的执行速度、控制精度、较高的稳定性和很强的数据处理能力。

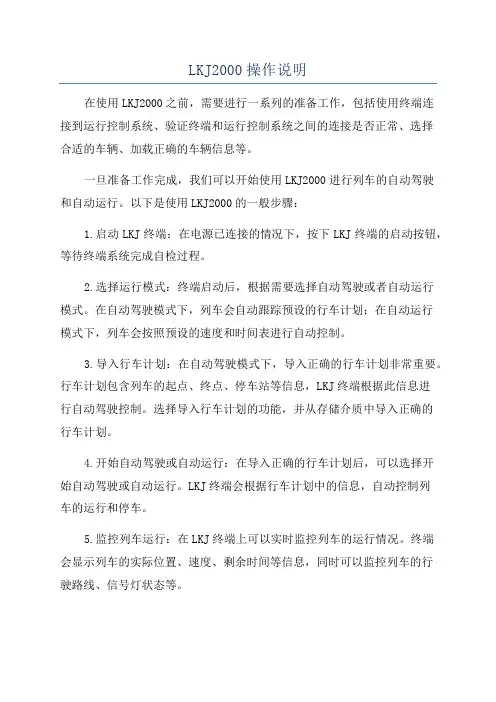

LKJ2000操作说明在使用LKJ2000之前,需要进行一系列的准备工作,包括使用终端连接到运行控制系统、验证终端和运行控制系统之间的连接是否正常、选择合适的车辆、加载正确的车辆信息等。
一旦准备工作完成,我们可以开始使用LKJ2000进行列车的自动驾驶和自动运行。
以下是使用LKJ2000的一般步骤:1.启动LKJ终端:在电源已连接的情况下,按下LKJ终端的启动按钮,等待终端系统完成自检过程。
2.选择运行模式:终端启动后,根据需要选择自动驾驶或者自动运行模式。
在自动驾驶模式下,列车会自动跟踪预设的行车计划;在自动运行模式下,列车会按照预设的速度和时间表进行自动控制。
3.导入行车计划:在自动驾驶模式下,导入正确的行车计划非常重要。
行车计划包含列车的起点、终点、停车站等信息,LKJ终端根据此信息进行自动驾驶控制。
选择导入行车计划的功能,并从存储介质中导入正确的行车计划。
4.开始自动驾驶或自动运行:在导入正确的行车计划后,可以选择开始自动驾驶或自动运行。
LKJ终端会根据行车计划中的信息,自动控制列车的运行和停车。
5.监控列车运行:在LKJ终端上可以实时监控列车的运行情况。
终端会显示列车的实际位置、速度、剩余时间等信息,同时可以监控列车的行驶路线、信号灯状态等。
6.处理异常情况:如果出现列车运行异常或者警告信息,操作员需要及时处理。
根据终端上的提示,采取相应的措施进行处理,例如手动控制列车运行、转换到手动驾驶模式等。
7.结束自动驾驶或自动运行:当列车到达终点或者需要进行其他操作时,可以选择结束自动驾驶或自动运行。
终端会清除行车计划,停止自动控制,然后可以进行其他操作。
需要注意的是,在使用LKJ2000的过程中,操作员需要时刻保持警觉,密切关注列车运行情况。
同时,了解LKJ2000的各种操作功能和相关规则也是非常重要的。
总结起来,使用LKJ2000进行列车的自动驾驶和自动运行主要包括以下步骤:启动终端、选择运行模式、导入行车计划、开始自动驾驶或自动运行、监控列车运行、处理异常情况、结束自动驾驶或自动运行。

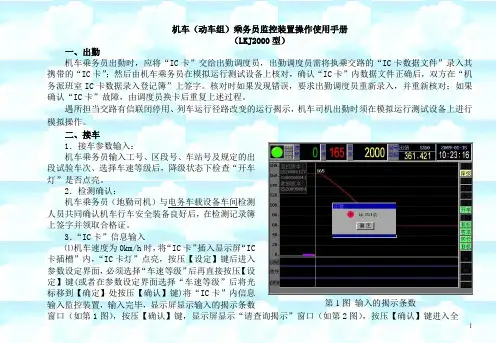

1机车(动车组)乘务员监控装置操作使用手册(LKJ2000型)一、出勤机车乘务员出勤时,应将“IC 卡”交给出勤调度员,出勤调度员需将执乘交路的“IC 卡数据文件”录入其携带的“IC 卡”;然后由机车乘务员在模拟运行测试设备上核对,确认“IC 卡”内数据文件正确后,双方在“机务派班室IC 卡数据录入登记簿”上签字。
核对时如果发现错误,要求出勤调度员重新录入,并重新核对;如果确认“IC 卡”故障,由调度员换卡后重复上述过程。
遇所担当交路有信联闭停用、列车运行径路改变的运行揭示,机车司机出勤时须在模拟运行测试设备上进行模拟操作。
二、接车1.接车参数输入:机车乘务员输入工号、区段号、车站号及规定的出段试验车次、选择车速等级后,降级状态下检查“开车灯”是否点亮。
2.检测确认: 机车乘务员(地勤司机)与电务车载设备车间检测人员共同确认机车行车安全装备良好后,在检测记录簿上签字并领取合格证。
3.“IC 卡”信息输入⑴机车速度为0km/h 时,将“IC 卡”插入显示屏“IC卡插槽”内,“IC 卡灯”点亮,按压【设定】键后进入参数设定界面,必须选择“车速等级”后再直接按压【设定】键(或者在参数设定界面选择“车速等级”后将光标移到【确定】处按压【确认】键)将“IC 卡”内信息输入监控装置,输入完毕,显示屏显示输入的揭示条数窗口(如第1图),按压【确认】键,显示屏显示“请查询揭示”窗口(如第2图),按压【确认】键进入全第1图 输入的揭示条数2部揭示查询界面,显示“全部揭示信息查询”(如第3图),乘务员必须按要求与运行揭示核对,确认无误后,将光标移到“0返回”位置处,按压【确认】键返回。
如果没有揭示信息,屏幕将显示“没有揭示”窗口,按压任意键,退出窗口,拔出“IC 卡”。
若揭示发送失败,重新插卡发送。
如果揭示仍不能正常发送,机车乘务员必须及时通知所在地车载设备检测人员处理,否则,严禁机车出段;站接机车必须及时通知列车调度员,按列车调度员指示办理。
LKJ2000型列车运行监控记录装置乘务员手册(V3.0)编号:2012-5给用户的说明感谢您使用本公司产品——LKJ2000型列车运行监控记录装置,为了使您尽快熟悉本装置并能够正确使用,特编写本手册。
本手册详细介绍了该装置的操作方法、控制模式等内容,并简单介绍了该装置的系统组成、功能等。
随着产品的不断升级与改进,如果本手册内容与实际产品有不符之处,请以最新版本的用户手册为准,相关变动内容恕不另外通知更正。
当前手册版本可从公司网站查询。
不便之处,敬请谅解。
在本手册中,难免会存在一些问题和不妥之处,恳请广大用户批评与指正。
LKJ2000型列车运行监控记录装置乘务员手册 5第一章概述LKJ2000型列车运行监控记录装置是在铁道部领导下,由河南思维自动化设备有限公司、株洲电力机车研究所及北方交通大学联合研制的新型列车超速防护设备。
它是在JK-2H、LKJ-93A型列车运行监控记录装置的成功应用基础上,集中全路速度监控装置的主要技术力量研制而成的。
LKJ2000型列车运行监控记录装置,不仅可以有效防止“两冒一超”等事故的发生、记录列车运行、乘务员操作等状况。
而且它采用双机热备工作方式,性能更加可靠;采用屏幕显示器,以图形、曲线、文字等方式显示前方线路状况、运行情况等信息,功能更加强大。
第二章装置简介第一节系统组成LKJ2000型列车运行监控记录装置基本由主机箱(双机冗余)、屏幕显示器、黑匣子、双针速度表、速度传感器、压力传感器组成。
系统结构框图如图2-1所示。
图2-1 系统结构图LKJ2000型列车运行监控记录装置乘务员手册7LKJ2000型列车运行监控记录装置外形如图2-2:图2-2 LKJ2000型监控装置主机箱外形图主机箱为装置控制中心,其内部由A 、B 二组完全相同的控制单元组成(左边为A 组,右边为B 组),每组有八个插件位置(包括一个预留位置),各插件位置以机箱中心线为基准对称排列,从中心线开始往左、右,各插件排列顺序依次为:监控记录、地面信息、通信、模拟量输入/出、预留、数字量输入、数字量输入/出、电源,前面板排列示意图如图2-3所示。

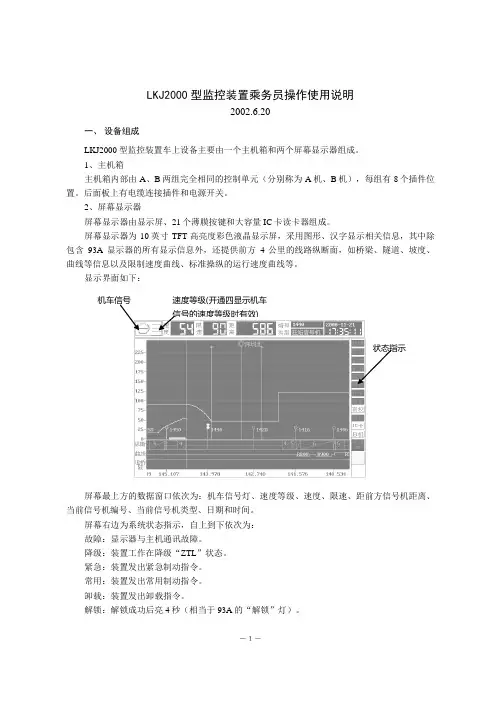

LKJ2000型监控装置乘务员操作使用说明2002.6.20一、 设备组成LKJ2000型监控装置车上设备主要由一个主机箱和两个屏幕显示器组成。
1、主机箱主机箱内部由A 、B 两组完全相同的控制单元(分别称为A 机、B 机),每组有8个插件位置。
后面板上有电缆连接插件和电源开关。
2、屏幕显示器屏幕显示器由显示屏、21个薄膜按键和大容量IC 卡读卡器组成。
屏幕显示器为10英寸TFT 高亮度彩色液晶显示屏,采用图形、汉字显示相关信息,其中除包含93A 显示器的所有显示信息外,还提供前方4公里的线路纵断面,如桥梁、隧道、坡度、曲线等信息以及限制速度曲线、标准操纵的运行速度曲线等。
显示界面如下:屏幕最上方的数据窗口依次为:机车信号灯、速度等级、速度、限速、距前方信号机距离、当前信号机编号、当前信号机类型、日期和时间。
屏幕右边为系统状态指示,自上到下依次为:故障:显示器与主机通讯故障。
降级:装置工作在降级“ZTL ”状态。
紧急:装置发出紧急制动指令。
常用:装置发出常用制动指令。
卸载:装置发出卸载指令。
解锁:解锁成功后亮4秒(相当于93A 的“解锁”灯)。
机车信号 速度等级(开通四显示机车信号的速度等级时有效)状态指示开车:数据设定正确后灯亮(相当于93A的“开车”灯)。
调车:装置工作在调车状态(相当于93A的“调车”灯)。
有权:本显示器是否有操纵权指示(相当于93A信号类别的小数点)。
客货状态/巡检:设定完毕后显示当前的客货状态:客本:客车本务状态货本:货车本务状态客补:客车补机状态货补:货车补机状态在按巡检按钮后〖巡检〗亮4秒钟。
IC卡:IC卡插入到位后亮。
A/B机:当前工作主机是A机还是B机。
侧线:当允许侧线输入时亮,输入完毕后显示输入的股道号码(默认127)。
支线:当允许支线输入时亮,输入完毕后显示输入的支线号。
屏幕中间的窗口为速度、限速窗口,同时在背景显示线路上的信号机、道岔、站中心及站名等。
下方的三个小窗口依次为线路纵断面、线路曲线和道桥隧。
LKJ-2000监控装置资料说明LKJ-2000监控装置一.LKJ2000监控装置功能简介LKJ2000型列车运行监控记录装置是在LKJ-93型监控装置成功运用基础上,借鉴国内外先进列车超速防护及列车控制技术而研究开发的新一代列车超速防护设备。
是采用了先进的32位微处理器技术、安全性技术以及数字信号处理技术等来保证列车行车安全的控制装置。
它是既有列车行车安全设备的升级换代产品。
二.系统构成及说明1)监控主机箱(双套模块冗余)1台2)显示器(数码显示器或屏幕显示器)2个3)转储器地面配置4)事故状态记录器(黑匣子) 1个5)双针速度表(带里程计或不带里程计)2个6)光电式速度传感器2个7)压力传感器3个LKJ2000型列车运行监控记录装置基本组成结构主要是一个主机箱和二个显示器(屏幕或数码)。
其速度信息来自安装在机车轮对上的TQG15或DF16光电式速度传感器,速度信号的基本配置为二通道(可扩充至三通道),如果二通道速度信号相位相差90。
,则可以满足装置相位防溜功能的需要。
在无相位防溜功能的情况下,二通道速度信号可分别取自二个速度传感器。
机车信号信息可取自JT1-A(SJ93)、JT1-B(SJ94)通用式机车信号装置(取点灯条件),也可通过RS485/RS422串行通信方式获取。
压力检测除了检测列车管压力外,还检测机车均衡风缸压力及制动缸压力,均衡风缸压力信号用于反馈控制以提高常用制动减压量控制精度,制动缸压力信号主要在机车单机运行时作为状态记录依据。
压力传感器可采用TQG14型机车压力变送器。
指针式速度指示可采用ZL型或EGZ3/8型双针速度表,双针速度表实际速度与限制速度指针依靠装置主机驱动,驱动信号为0—20mA的电流信号。
在装置关机情况下,由数/模转换盒驱动。
I端双针速度表的里程计指示可由监控装置驱动,在安装了数/模转换盒的情况下,也可由数/模转换盒驱动。
双针速度表照明电源为机车照明电源。

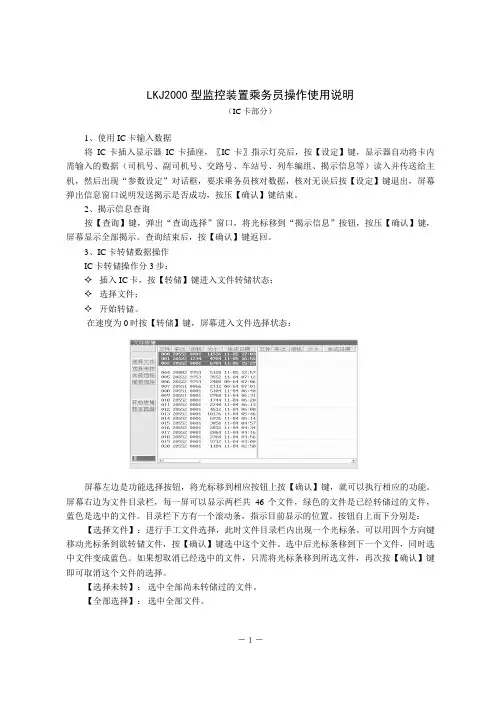

LKJ2000型监控装置乘务员操作使用说明(IC卡部分)1、使用IC卡输入数据将IC卡插入显示器IC卡插座,〖IC卡〗指示灯亮后,按【设定】键,显示器自动将卡内需输入的数据(司机号、副司机号、交路号、车站号、列车编组、揭示信息等)读入并传送给主机,然后出现“参数设定”对话框,要求乘务员核对数据,核对无误后按【设定】键退出,屏幕弹出信息窗口说明发送揭示是否成功,按压【确认】键结束。
2、揭示信息查询按【查询】键,弹出“查询选择”窗口,将光标移到“揭示信息”按钮,按压【确认】键,屏幕显示全部揭示。
查询结束后,按【确认】键返回。
3、IC卡转储数据操作IC卡转储操作分3步:✧插入IC卡,按【转储】键进入文件转储状态;✧选择文件;✧开始转储。
在速度为0时按【转储】键,屏幕进入文件选择状态:屏幕左边是功能选择按钮,将光标移到相应按钮上按【确认】键,就可以执行相应的功能。
屏幕右边为文件目录栏,每一屏可以显示两栏共46个文件,绿色的文件是已经转储过的文件,蓝色是选中的文件。
目录栏下方有一个滚动条,指示目前显示的位置。
按钮自上而下分别是:【选择文件】:进行手工文件选择,此时文件目录栏内出现一个光标条,可以用四个方向键移动光标条到欲转储文件,按【确认】键选中这个文件。
选中后光标条移到下一个文件,同时选中文件变成蓝色。
如果想取消已经选中的文件,只需将光标条移到所选文件,再次按【确认】键即可取消这个文件的选择。
【选择未转】:选中全部尚未转储过的文件。
【全部选择】:选中全部文件。
【撤销选择】:撤销全部选择。
【开始转储】:开始转储选择的文件。
【返回】:退出转储窗口,回到监控显示。
在转储过程中,会弹出一个指示转储情况的窗口,上面是当前正在转储的文件名,下面的两个进度条分别指示整个转储的进度、当前文件进度。
转储完毕会出现转储成功或失败的提示,按压确认键返回文件选择窗口,此时可以选择退出或继续进行下次转储。
快速转储:插入IC卡,按【转储】键,然后再按【转储】键,装置自动将未转储过的文件转入IC卡。

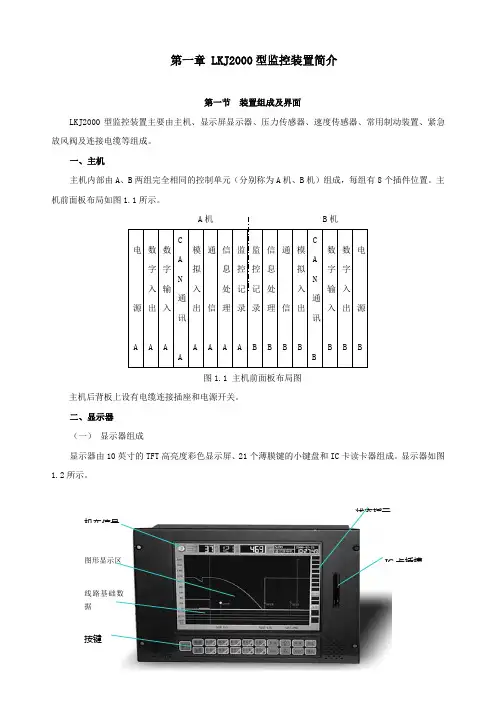

第一章 LKJ2000型监控装置简介第一节装置组成及界面LKJ2000型监控装置主要由主机、显示屏显示器、压力传感器、速度传感器、常用制动装置、紧急放风阀及连接电缆等组成。
一、主机主机内部由A、B两组完全相同的控制单元(分别称为A机、B机)组成,每组有8个插件位置。
主机前面板布局如图1.1所示。
A机 B机电源A 数字入出A数字输入ACAN通讯A模拟入出A通信A信息处理A监控记录A监控记录B信息处理B通信B模拟入出BCAN通讯B数字输入B数字入出B电源B图1.1 主机前面板布局图主机后背板上设有电缆连接插座和电源开关。
二、显示器(一)显示器组成显示器由10英寸的TFT高亮度彩色显示屏、21个薄膜键的小键盘和IC卡读卡器组成。
显示器如图1.2所示。
机车信号状态指示图形显示区线路基础数据按键IC卡插槽图1.2 LKJ2000型显示器(二)显示屏显示界面1.显示屏最上方的数据窗口依次为:机车信号灯、速度等级、当前速度、限速、距前方信号机距离、当前信号机编号、当前信号机类型、日期和时间。
具体为:⑴机车信号灯显示窗口:显示机车当前接收的信号状态:如绿3、绿2、绿灯、绿黄灯、黄灯、红灯、红/黄灯、双黄灯、黄2灯、白灯、黄闪黄、红黄闪、黄2闪等;⑵速度等级显示窗口:从上至下有LC、SD3、SD2、SD1四种速度等级, SD1、SD2、SD3组合成不同的速度等级显示;⑶当前速度窗口:显示机车当前的实际运行速度(绿色数字);⑷限制速度窗口:显示机车当前的允许运行速度(红色数字);⑸距前方信号机距离窗口:显示列车距前方信号机的距离(黄色数字);⑹信号机类型窗口:显示前方信号机的编号和信号机的种类;⑺里程窗口:显示机车当前所在的工务里程;⑻日期和时间窗口:显示当前的系统日期及时间。
2.显示屏右侧为系统状态指示灯,自上到下依次为:⑴〖故障〗:系统与所有单元通讯中断时,此灯点亮;⑵〖降级〗:装置处于降级工作状态时,此灯点亮;⑶〖紧急〗:装置发出紧急制动指令时,此灯点亮,停车后灯灭;⑷〖常用〗:装置发出常用制动指令时,此灯点亮,缓解操作成功后灯灭;⑸〖卸载〗:装置发出卸载动作指令时,此灯点亮,满足加载条件后灯灭;⑹〖解锁〗:解除停车控制成功后,此灯点亮,4S后自动熄灭;⑺〖开车〗:列车运行参数有效设定完毕后灯亮,按压【开车】键响应后灯灭;⑻〖调车〗:处于“调车”状态时灯亮,退出“调车”状态时灯灭;⑼〖有权〗:显示“有权”时本端显示器有操作权,显示“无权”时本端显示器无操作权;⑽〖客货/巡检〗:设定完毕后显示当前的客货状态,显示“客本”时,装置处于客车本务状态;显示“货本”时,装置处于货车本务状态;显示“客补”时,装置处于客车非本务状态;显示“货补”时,装置处于货车非本务状态。
LKJ2000型机车监控装置操作程序史宝生整编一、出勤上车:1、合XKC闸刀--合主机开关开机--按【调车】键,显示器〖调车〗、〖A〗、〖降级〗、〖有权〗指示灯亮--插入IC卡〖IC卡〗指示灯亮--按【设定】键--读卡、按【←】键【↑】键【→】键【↓】键进行参数设定:交路:4号车站代码:601漯河客场--602漯河新场--603漯河东--604西皋--605砖桥--606谭庄--607张庄乡--608商水--609周口--610练集--611黄寨--612项城--613郑郭--614沈丘--615赵寨--616纸店--617宋阁--618界首--619旧县--620太和--621梁庄--622阜西。
后逐个按【确认】键或直接按压【设定】键退出参数设定。
2、换室:停车状态下,按【调车】键退出调车状态,在另一端按【调车】键进入操作状态。
3、屏幕亮度调整:正常监控状态下按【↑】【↓】键调正。
4、语音音量调整:正常监控状态下按【→】【←】键调正。
二、出段:停车状态下按【出/入库】键,〖入库〗灯亮,出入库限速15km/h,调车速度40km/h。
三、途中操作:1、出站信号机处按【开车】键,进入监控状态。
客车限速90km/h,货车限速60km/h.2、巡检:在操作端按【巡检】一键下--在非操作端按【巡检】键一下--在操作端按【巡检】键一下,巡检完成。
3、进入支、侧线:按【进路号】--键输入股道号,按【确定】键。
4、滞后误差:在信号机位置按按【车位】+键【向前】键。
5、超前误差:在信号机位置按按【车位】键+【向后】键。
6、自动调整误差:在信号机位置按【车位】+键【自动校正】键。
误差超信号300米时调正无效。
7、降级运行操作:A.当机车信号为进行信号由监控状态转为降级运行状态时,〖降级〗信号灯亮,运行2000缓米速度应控制在60km/h以下,高于60km/h以上时,监控装置1次/4s周期报警,司机应立即不大于7秒内按压警惕键,否则放风。
LKJ2000型列车运行监控记录装置构成及操作指导LKJ2000型列车运行监控记录装置是在LKJ-93型监控装置广泛应用的基础上,借鉴国内外ATP及ATC先进技术而研究开发的新一代列车超速防护设备,它是因铁路运输生产要求和当今数字化、网络化、智能化技术发展需要而研制成功的列车行车安全设备的升级换代产品,是全路集体智慧的结晶!LKJ2000装置操作注意事项●主机电源开/关不有过快,开、关间隔时间应在30秒以上,以保证电源正常工作。
●不允许带电拨插插件,否则可能损坏插件内元器件。
●插件电路板取出机箱后,不应用手触摸内电路及元器件,以防静电损坏电路板。
●所有插件插入机箱后,均应将面板紧固螺钉拧紧以防插件脱落。
拨出插件前,必须先将紧固螺钉拧松。
●所有插件在机箱内均有固定位置,插件插入时应对准其所在位置。
当插件插入时,不能用力太大,以避免插头引脚损坏。
●注意后盖板输入/出连接器应可靠连接。
●严禁划伤或敲击屏幕显示器。
装置的应用范围LKJ2000型监控记录装置适合各型电力机车和内燃机车;适应自动和半自动闭塞方式;并能适应各种信号制式,包括移频(含18信息移频)、交流计数、UM-71、极频等。
装置既适合运行于不同速度等级的线路的各型旅客列车(包括动车组)及货物列车,也适合于调车机车。
装置的软件具有通用性,不同的用户可通过面向用户的软件参数调整来满足不同的运行情况。
LKJ2000的主要特点1、装置的基本工作方式是将运行全程线路的参数事先存储于主机中,作为监控工作的依据,并能够与地面信息交换,采用车载或车载数据与地面信息相结合的控制模式。
2、系统采用双机主从热备冗余方式(模块级冗余),在工作机出现故障的情况下,自动切换到热备机工作,当任意一个单元或通道出现故障的情况下,自动启用备用的单元或通道,大大提高了工作可靠性。
3、采用先进的32位微处理MC68332作为系统主CPU,具有较高的执行速度、控制精度、较高的稳定性和很强的数据处理能力。
LKJ2000型监控装置操作使用手册(正式版)一、出勤机车乘务员出勤时,应将“IC卡”交给出勤调度员,出勤调度员需将执乘交路的“IC卡数据文件”录入其携带的“IC卡”;然后由机车乘务员在模拟运行测试设备上核对,确认“IC卡”内数据文件正确后,双方在“机务派班室IC卡数据录入登记簿”上签字。
核对时如果发现错误,要求出勤调度员重新录入,并重新核对;如果确认“IC卡”故障,由调度员换卡后重复上述过程。
遇所担当交路有信联闭停用、列车运行径路改变的运行揭示,机车司机出勤时须在模拟运行测试设备上进行模拟操作。
二、接车1.机车乘务员输入工号、区段号、车站号及规定的出段试验车次、选择车速等级后,降级状态下检查“开车灯”是否点亮。
2.机车乘务员(地勤司机)与检测人员共同确认机车行车安全装备良好后,在检测记录簿上签字并领取合格证。
3.“IC卡”信息输入⑴机车速度为0km/h时,将“IC卡”插入显示屏“IC卡插槽”内,“IC卡灯”点亮,按压【设定】键后进入参数设定界面,必须选择“车速等级”后再直接按压【设定】键(或者在参数设定界面选择“车速等级”后将光标移到【确定】处按压【确认】键)将“IC卡”内息输入监控装置,输入完毕,显示屏显示输入的揭示条数窗口(如第1图),按压【确认】键,显示屏显示“请查询揭示”窗口(如第2图),按压【确认】键进入全部揭示查询界面,显示“全部揭示信息查询”(如第3图),乘务员必须按要求与运行揭示核对,确认无误后,将光标移到“0返回”位置处,按压【确认】键返回。
如果没有揭示信息,屏幕将显示“没有揭示”窗口,按压任意键,退出窗口,拔出“IC卡”。
若揭示发送失败,重新插卡发送。
如果揭示仍不能正常发送,机车乘务员必须及时通知所在地监控检测人员处理,否则,严禁机车出段;站接机车必须及时通知列车调度员,按列车调度员指示办理。
⑵如需再次查询全部揭示,按压【查询】键,显示“查询选择”界面,将光标移到“3全部揭示”位置处,按压【确认】键,显示“全部揭示信息查询”,查询完毕,将光标移到“0返回”位置处,按压【确认】键返回。
2000型监控装置(LKJ)机车乘务员操作使用手册第一章LKJ基本构成和原理1.1 基本构成LKJ包括装设于机车上的主机、显示器以及与之配套的速度和压力传感器、信息输入、信息输出和连接设备等。
1.2 控制原理LKJ采用车载计算机预先存储基础数据文件的控制方式(即车载控制模式),在运行时根据列车所处位置按顺序调取车载存储的数据文件,按装置接收到的前方信号显示并根据列车速度实时计算列车走行距离来产生控制模式曲线。
当列车速度达到控制模式曲线时,装置对列车实施卸载、常用制动及紧急制动,防止列车越过关闭的信号机或超速运行。
1.3 主要功能LKJ具有监控、记录、显示和语音提示的功能。
1.3.1 监控功能防止列车越过关闭的地面信号机,防止列车超过各类允许速度,即防止“两冒一超”。
1.3.2 记录功能对机车的运行信息、乘务员的输入信息及装置的设置信息进行记录。
1.3.3 显示和语音提示功能显示机车的实际速度、限制速度等运行信息,并对机车信号状况、限速值变化、乘务员输入信息等进行语音提示。
第二章有关控制模式2.1 监控状态控制模式2.1.1 监控状态下的控制2.1.1.1 报警、卸载、常用、紧急、缓解动作速度差值报警、卸载、常用、紧急、缓解动作速度差值表控制条件报警km/h 卸载km/h 常用km/h 紧急km/h 常用动作后允许缓解km/h 卸载动作后允许加载km/h 常用制动减压量(kPa)备注固定限速下-3 -2 0 +3 -11 -4 80 限制速度为显示器显示限速减速信号或减速地点前-5 -1 0 +3 —1(出口限速)-4 客车130货车120停车条件下-5 -1 0 +3 停车-4 客车130货车120站内停车-5 -4 无0 无-6道岔及临时限速-3 -2 0 +2 -4 -4 802.1.1.2 卸载控制当机车工况处于电阻制动位时,LKJ将不执行卸载指令。
2.1.1.3 常用制动控制列车运行速度达到常用制动限速值时,LKJ实施常用制动。
第一章监控装置使用出乘标准化作业程序一、出乘写卡按时到机调室出乘,将IC卡交机调员写入揭示,并逐一核对每条临时限速内容是否正确,如有错漏应马上重写。
二、监控开机检查上车后确认监控装置日期及时间显示正确,检查机车监控装置外观良好,确认机车信号各开关在正确位置。
开机时,自检功能正常,监控装置喇叭发音和音量正常,信号显示与机车信号显示一致。
机车速度表及光电速度传感器(含连线及接头)良好,发现不良须及时报活。
三、参数和揭示输入将IC卡插入监控装置读卡器中,观察【IC卡】指示灯亮;在速度为零情况下按压【设定】或【读卡】键,进行参数和揭示输入,读卡完毕,确认司机代码、副司机代码、交路号、车站代码、车次、揭示正确。
如有错漏,须人工输入相应参数。
四、出库合格证签认确认出库合格证齐全(车站交接时上下班乘务员应当面或与有关地勤人员互相办理交接手续,并在机车运行日志上注明)。
发现监控装置状态不良时,禁止出库。
五、出库控制整备作业完毕后,确认调车信号显示正确后,以调车状态或出库状态按库内允许速度动车出库。
到达闸楼一度停车,签点完毕,确认调车信号显示正确后,以调车状态按规定速度动车进入站场,准备挂车。
七、入库控制确认地面开通调车信号后,进入调车状态按允许速度动车入库。
到达闸楼一度停车,签点完毕,确认调车信号显示正确后,以调车状态或入库状态按库内允许速度动车进入机车整备场。
八、库内交接作业机车进段后,乘务员应向监控车间接车人员介绍监控装置使用情况,若监控装置运行中发生故障,应正确填写机统-6报活。
遇途中监控装置关机运行,机班必须取得监控车间的设备质量证明书。
九、退勤分析司机回本段(折返段)后,必须持IC卡到退勤分析站转储监控运行文件,填写紧急放风、关机运行、非正常降级、超速、非正常停车、人工调整车位、解锁等情况,并听取退勤分析机调员的分析意见,在司机手帐上盖章退勤。
监控装置控制模式一、交路限速值的设置1、监控装置在机车信号绿灯(或半自动闭塞区间的白灯)情况下,按线路允许速度、机车允许速度、该交路牵引的车辆允许速度及其它允许速度中的最低值确定监控装置交路限制速度值。
按压面膜上的【查询】键,屏幕中间弹出"查询选择"窗口。
有八个项目可供查询/选择显示。
可以使用【↑】【↓】【←】【→】四个方向键,将光标移动到所需查询项目,按压【确认】键进入相应的查询窗口。
1)设定参数查询显示将光标移动到"设定参数"按钮,按压【确认】键,弹出"参数查询显示"窗口,显示内容为系统当前确认的参数,包括司机、副司机号、区段、车站号、车次、车种、总重、辆数、计长、客/货、本/补以及列车编组信息等。
该界面仅用于参数的查询,不能进行参数修改操作。
按压【确认】键返回主显示界面。
2)揭示信息查询显示将光标移到"揭示信息"按钮,按压【确认】键,显示全部揭示信息,按压【确认】键返回。
如果没有揭示信息,屏幕将显示"没有揭示",按压【确认】键返回。
3)当前揭示查询显示将光标移到"当前揭示"按钮,按压【确认】键,进入"揭示信息查询"窗口,显示机车运行前方2公里以内的揭示信息,按压【确认】键返回。
4)检修参数查询显示略5)设备状态查询显示将光标移到"设备状态"按钮,按压【确认】键,弹出系统当前各模块工作状态和故障状态指示窗口。
按压【确认】键返回。
左侧从上到下分别为黑匣子、I端、II端显示器状态,系统故障是指本端显示器的通讯故障状态,地面数据和监控软件是说明两个主机内部的地面数据和监控软件是否一致,如果不一致显示不符,双紧急制动是说明紧急制动冗余是否正常。
右边显示的是主机箱插件板的状态,与主机插件的实际排列一致,可以很直观地看到插件的工作状态。
如果插件板上的指示灯是绿色,说明这块板工作正常,红色说明故障。
如果是单机工作,则另一主机的各板的指示灯都是灰色。
最下面是显示监控软件、地面数据和显示器软件的版本号。
将光标移到"工况显示"按钮,按压【确认】键,此时在曲线显示区域的右上角出现机车工况显示窗口。
200公里动车组LKJ2000型监控记录装置操作使用手册二〇〇六年四月二十七日株洲电力机车研究所前言动车组LKJ2000型监控记录装置是在铁道部科技司、运输局领导下,株洲电力动车组研究所在LKJ2000型监控记录装置基础上进行升级和改进,满足动车组安全运行要求的新型列车超速防护设备。
是计算机在列车防冒、防超技术中的实际应用。
监控装置采用车载主机预先存储地面线路数据的控制方式,在运行时根据列车所处位置按顺序调取车载存储线路数据,按动车组信号显示状态并根据列车速度、距前方信号机距离实时计算控制模式曲线。
当列车速度超过控制模式限速时,装置实施报警、卸载、常用制动及紧急制动控制,防止列车越过关闭的信号机或超过各种允许速度。
由于监控装置对列车运行及动车组司机操作实施安全监控,如实记录运行中的各种数据。
因此要求在操纵动车组时需更加规范标准化作业,严格按规章制度行车、按线路允许速度行车、按列车运行图行车。
通过近几年来对监控装置的使用,不但保证了行车安全,防止了多次事故的发生,而且司机的技术素质也得到很大提高,对所担当区段的站场设备、线路纵断面以及线路允许速度、固定限速区段等方面比过去有了更全面的掌握。
目录第一章监控装置的组成及功能第一节系统组成第二节各插件的主要功能第三节装置主要功能第二章屏幕显示器第一节显示器主界面第二节屏幕显示内容第三节操作按键第三章监控装置控制模式第一节正常监控模式第二节降级ZTL控制模式第三节调车控制模式第四节非正常行车控制模式第五节其他控制模式补机控制模式故障交权模式重联动车组模式防溜控制模式第四章乘务员的基本操作第一节开机和设定操作第二节运行中的操作一、操作权选择二、查询操作三、出入库操作四、开车对标操作五、调车操作六、过机误差校正操作七、侧线、支线操作八、动车组重联操作九、揭示解除操作十、亮度、音量调整十一、常用制动和卸载缓解以及快速制动后操作十二、文件转储十三、防溜操作十四、降级控制操作十五、系统故障第五章非正常行车操作第一节自动闭塞区间行车第二节路票模式行车第三节绿色许可证模式行车第四节引导信号行车第五节特殊站靠标停车第六节进出站运行第七节监控数据误差控制第八节动车组信号故障行车第九节发码特殊信号机第一章监控装置的组成及功能第一节系统组成动车组LKJ2000型监控记录装置基本组成由主机箱(双机冗余)、屏幕显示器、事故状态记录器、速度传感器等组成。
系统结构框图如图1-1所示。
[u1] 图1-1系统结构图主机箱安装在司机室内[u2] ,背面装有电源开关、保险(外形如图1-2所示)。
图1-2动车组LKJ2000型监控装置主机箱外形图主机箱为装置控制中心,其内部由A、B二组完全相同的控制单元组成(左边为A组,右边为B组),每组有九个插件位置,各插件位置以机箱中心线为基准对称排列,从中心线开始往左、右,各插件排列顺序依次为:监控记录、地面信息、通信、模拟量输入/出、通讯扩展板、数字量输入、数字量输入出、电源。
显示器采用10英寸TFT高亮度彩色液晶显示屏,以屏幕滚动方式显示实际运行速度曲线及模式限制速度曲线。
同时在显示屏上提供运行前方4公里的线路纵断面,诸如桥梁、隧道、坡度、道口、曲线等信息以及标准操纵的运行速度曲线(外形如图1-4所示),方便司机操纵。
图1-4动车组LKJ2000型监控装置显示器外形图第二节各插件的主要功能监控记录插件监控记录插件主要完成地面线路数据的存储与调用、运行状态数据的记录与同步、控制模式曲线的计算、实时时钟的产生、同时提供记录文件转储接口,并对系统其它模块进行控制与管理。
地面信息处理插件地面信息处理插件完成地面轨道电路绝缘点的识别,所产生的过绝缘节信号供监控记录插件校正距离误差。
通信插件通信插件提供装置的各种对外通信接口,包括与其它ATP装置的接口。
模拟量输入/出插件完成模拟量输入信号和频率输入信号的调整、隔离、模/数转换及模拟输出信号的数/模转换、隔离及调整输出。
数字量输入/出插件完成动车组工况输入信号(110V)的隔离与转换和制动指令的执行输出电源插件将110V输入电源转换成系统所需的各种电源。
第三节监控装置[u1] 主要功能一、监控功能1.防止列车越过关闭的地面信号机。
2.防止列车超过线路(或道岔)及动车组的允许速度。
3.防止以高于规定的限制速度进行调车作业。
4.在列车停车情况下,防止列车溜逸。
5.可按列车运行揭示要求控制列车不超过临时限速。
二、记录功能1.开、关机时相关参数记录。
2.乘务员输入参数(或IC卡输入)记录。
3.运行参数记录。
4.事故状态记录。
三、显示功能1.显示列车运行的实际速度及限制速度(或目标速度)。
2.显示距前方信号机距离及前方信号机种类。
3.显示运行线路状况。
4.显示动车组优化操纵曲线。
5.其它运行参数的显示。
第二章屏幕显示器第一节显示器主界面一、简介动车组LKJ2000型彩色液晶显示器是新一代列车运行监控记录装置的一种显示操纵设备。
除了常规数码显示器的输入、查询等功能外,由于使用了大屏幕彩色图形显示,在显示速度、限速、距离等常规的监控内容的同时,还可以实时显示当前位置前方限速,线路纵断面、信号机和车站等情况信息,极为直观、全面地提供了列车运行情况(显示器的主界面如图2-1所示)。
图2-1 屏幕显示器主界面第二节屏幕显示内容一、屏幕最上方的数据窗口依次为:信号灯状态显示窗口:显示列车当前的信号状态,有绿灯、绿/黄灯、黄灯、红灯、半黄红半灯、双黄灯、黄2灯、白灯八种显示。
速度等级显示窗口:从上至下有LC、SD3、SD2、SD1四种速度等级标志,亮的部分表示当前所处的速度等级状态。
其中LC亮表示绿灯信号状态下的最高速度等级。
SD1、SD2、SD3分别表示速度等级1、速度等级2、速度等级3。
速度窗口:显示列车当前的实际运行速度(蓝色数字)。
限速窗口:显示列车当前运行位置的模式限制速度(红色数字)。
距离窗口:显示列车当前运行位置距前方信号机的距离(黄色数字)。
编号窗口:显示前方信号机的编号和类型。
运行中过绝缘节校正时显示背景为绿色,过绝缘节不校正时显示背景为红色。
公里窗口:显示列车当前运行位置所对应的公里标。
日期和时间窗口:显示当前的系统日期及时间。
二、屏幕右边的状态窗口状态窗口指示系统状态,自上到下依次为:故障:当CAN总线故障时,指示灯点亮。
显示“CANA”时表示CAN总线A路有故障,显示“CANB”时表示CAN总线B路有故障。
显示“故障”时表示CANA和CANB均故障。
显示“故障”时显示器不能与监控主机进行正常通信。
降级:装置处于降级工作状态时,指示灯点亮。
快速制动:装置施行快速制动时,[u1] 指示灯点亮。
147[u2] :装置施行1、4、7级常用制动时,相应的指示灯点亮。
卸载:装置施行卸载动作时,指示灯点亮。
解锁:解锁成功后,指示灯点亮,4秒后指示灯自动熄灭。
开车:参数有效设定完毕指示灯点亮,按压【开车】键进入监控状态后指示灯熄灭。
调车:装置处于“调车”状态时指示灯点亮,退出“调车”状态时指示灯熄灭。
控制权:指示本端显示器是否有操作权,显示“有权”表示有操作权,显示“无权”表示无操作权。
巡检:按压“巡检”键有效后,指示灯点亮,4秒后指示灯自动熄灭。
IC卡:插入IC卡时指示灯点亮,无IC卡时指示灯熄灭。
A/B机:指示当前工作主机是A机还是B机,显示A表示A机是工作机,B机为备机;显示B表示B机是工作机,A机为备机。
支线:列车运行中,当允许支线输入操作时,指示灯点亮,支线输入有效后,显示所输入的支线号。
侧线:列车运行中,当允许侧线输入操作时,指示灯点亮,侧线输入有效后,显示所输入的侧线号。
入库:[u3] 进入入库状态显示“入库”,进入出库状态显示“出库”,退出出入库状态时指示灯熄灭。
隔离[u4] :其它ATP控制或手动隔离监控装置时,隔离指示灯点亮。
三、速度、限速窗口屏幕中间的窗口为主窗口,显示范围为5公里。
靠左侧1/5处的竖直线将窗口分为两部分,左侧显示列车越过1公里范围内的运行信息,右侧显示列车运行前方4公里范围内的监控模式允许速度、信号机信息、道岔、电分相及线路纵断面状态等信息(如图2-2所示)。
具体说明如下:图2-2 屏幕显示限制速度:以(红色)曲线方式显示当前区段的限制速度和前方4000米以内的限制速度情况。
实际速度:以(绿色)曲线方式显示列车当前运行速度和刚走行的速度曲线情况。
信号机位置、编号、信号机的状态:以坐标的方式显示前方4000米以内的信号机位置,信号机编号,前方一架信号机的信号状态。
站中心及站名:以坐标(垂直线)的方式显示前方4000米以内所有站的站中心位置,并用汉字标注对应车站的名称。
列车位置:在整个曲线显示的约五分之一处有一条垂直分隔线(黄色线),表示此处为当前列车位置,下部显示一个列车图标,图标的长度与输入的列车计长成正比。
道岔:以坐标(垂直线加进岔、出岔标记)形式显示进、出站的道岔位置。
线路纵断面、线路曲线、道桥隧:在整个屏幕的下方三个窗口显示运行前方线路纵断面、线路曲线、桥梁、隧道的情况,指导乘务员操纵。
监控数据中在本分区有支线时,在曲线窗口中以文字方式显示各支线号及走行方向。
公里标:屏幕的最下方显示信号机的公里标。
优化操纵曲线:预留有优化操纵曲线显示的功能,指导司机操作。
【出入库】键:按压该键,进入或退出出入库状态。
【巡检】键:动车组不进行巡检操作。
【查询】键:按压该键,进入信息查询操作状态。
【转储】键:按压该键,进入文件转储操作状态。
运行中此键【1-5】数字键组合使用,可解除前发调度命令。
【设定】键:进入或退出参数设定操作。
【确认】键:按压该键,参数设定或修改有效,保存退出;与其它键组合使用进行某些特定操作。
【←】【↑】【→】【→】键:在参数设定或查询状态,按压这些键,可以改变光标的位置。
在输入数字时,【←】键为退格键;需要弹出“非正常行车窗口”时按压【↑】键两秒以上可弹出非正常行车窗口;其它状态按压【←】键或【→】键可以调整语音大小,按压【↑】键或【↓】键可以调整显示器亮度。
第三章控制模式(用户根据需要按照相应规定自行设置,以下内容仅作参考)第一节正常监控模式动车组司机进行有效参数设定,按压【开车】键后监控装置进入正常监控模式。
正常监控模式下,监控装置采用车载主机预先存储地面线路数据顺序调用的方式,结合动车组自动信号[u1] 显示状态(或前方临时限速)并根据列车运行速度、距前方信号机距离(或前方临时限速位置)实时计算控制模式曲线。
当列车速度超过控制模式限速时,监控装置实施报警、卸载、147级常用制动及快速制动控制,防止列车越过关闭的信号机或超过设置的各项允许速度。
一、列车在固定模式限速下运行,监控装置语音提示、解除牵引力和实施制动的控制时机设置常用模式限速值 - 实际速度值≤5Km/h时,语音提示报警;常用模式限速值 - 实际速度值≤1Km/h时,解除动车组牵引力;常用模式限速值 - 实际速度值≤4Km/h时,实施1级常用制动控制;常用模式限速值 - 实际速度值≤2Km/h时,实施4级常用制动控制;常用模式限速值 - 实际速度值≤0Km/h时,实施7级常用制动控制;[u2] 紧急模式限速值 - 实际速度值≤0Km/h时,实施紧急制动控制。
