汽车玻璃加工工艺特点

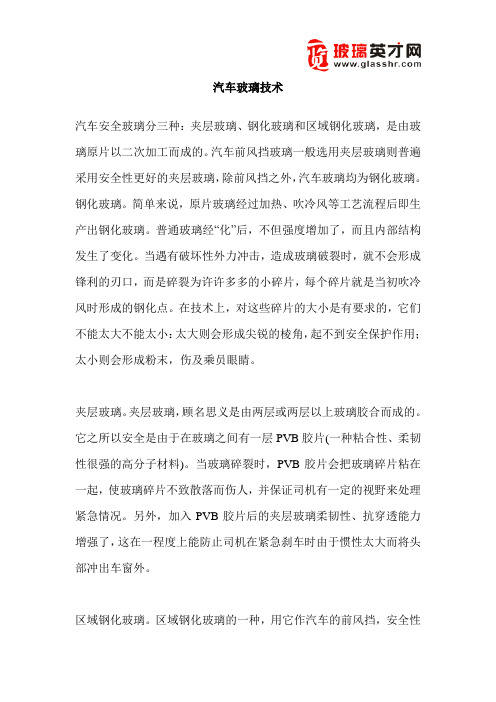

汽车玻璃技术汽车安全玻璃分三种：夹层玻璃、钢化玻璃和区域钢化玻璃，是由玻璃原片以二次加工而成的。
汽车前风挡玻璃一般选用夹层玻璃则普遍采用安全性更好的夹层玻璃，除前风挡之外，汽车玻璃均为钢化玻璃。
钢化玻璃。
简单来说，原片玻璃经过加热、吹冷风等工艺流程后即生产出钢化玻璃。
普通玻璃经“化”后，不但强度增加了，而且内部结构发生了变化。
当遇有破坏性外力冲击，造成玻璃破裂时，就不会形成锋利的刃口，而是碎裂为许许多多的小碎片，每个碎片就是当初吹冷风时形成的钢化点。
在技术上，对这些碎片的大小是有要求的，它们不能太大不能太小：太大则会形成尖锐的棱角，起不到安全保护作用；太小则会形成粉末，伤及乘员眼睛。
夹层玻璃。
夹层玻璃，顾名思义是由两层或两层以上玻璃胶合而成的。
它之所以安全是由于在玻璃之间有一层PVB胶片(一种粘合性、柔韧性很强的高分子材料)。
当玻璃碎裂时，PVB胶片会把玻璃碎片粘在一起，使玻璃碎片不致散落而伤人，并保证司机有一定的视野来处理紧急情况。
另外，加入PVB胶片后的夹层玻璃柔韧性、抗穿透能力增强了，这在一程度上能防止司机在紧急刹车时由于惯性太大而将头部冲出车窗外。
区域钢化玻璃。
区域钢化玻璃的一种，用它作汽车的前风挡，安全性不如夹层玻璃，但对汽车厂家而言成本较低。
普通钢化玻璃是不宜作前风挡的，因为它破碎时会化为一堆碎末儿，像瀑布一般泻落，阻断司机的视线，不利于应急处理情况。
这样，一些中低档汽车就选用区域钢化玻璃，当玻璃碎裂时，司机视野部分的玻璃会形成类似此镜片大小的碎块，保证司机有一定的视野，防止二次事故的发生。
知道了汽车玻璃的作用还不够，买车的时候还要会根据一些标记选择车玻璃。
这些用来证明车玻璃的标志，有的汽车玻璃只有一个，有的则有好几个。
那么我们如何识别这些标志呢?通常情况下，国产的汽车玻璃标志分为四大类，即：国家安全认证标志、国外认证标志、汽车生产厂标志以及玻璃生产企业标志。
汽车用安全玻璃也就是俗称的“方圆标志”，它属于国家强制认证产品，所以汽车上的每块玻璃都应有国家安全认证标志，这是汽车玻璃上最常见也是最重要的标志。
福耀玻璃：汽车玻璃生产工艺
福耀玻璃（14）:汽车玻璃生产工艺（2011-01-05 16:53:04）转载标签：分类：工程机械/家电/混合杂谈注：以下资料均摘自网络，仅供参考。
a、汽车玻璃的生产材料主要有：汽车用浮法玻璃，PVB聚乙烯醇缩丁醛）胶片、银浆、油墨、辅助材料有：舌片、底座、托架、包边条。
其中我司采用的是一级汽车用浮法玻璃，主要从国内如上海耀皮、深南玻、大连浮法进一级白片与绿片，从印尼和新加坡进口灰玻，马来西亚、台湾、法国等国家、地区进口兰玻或SOLA 绿玻。
我司的PVB胶片主要采用日本积水公司与美国杜邦公司的PVB胶片。
银浆、油墨从韩国、美国杜邦与日本进口，辅助材料从全球采购。
b、生产工艺：汽车玻璃主要有以下两大生产工艺。
1、夹层汽车玻璃生产工艺：切大片靠模切割磨边洗涤干燥喷粉烘弯印刷清粉拉膜（PVB调湿初压高压修边包装粘底座1）、切大片：原片玻璃必须先开成毛坯，毛坯玻璃通常比实际规格大30-50mm以利于四周的掰边。
注意事项：毛坯切割时要注意玻璃的淋子方向，保证二片玻璃都是竖淋子方向，才能保证驾驶员的视觉失真少，也不易疲劳。
2）因为浮法玻璃的两个面是不同的，在生产过程中一面和锡槽中的锡接触，一面和氨气接触我们通常称为锡面和空气面。
玻璃的空气面和P V B的粘接力要比锡面和PVB粘结力强，所以在生产中外片的空气面朝内，内片的空气面朝外叠合。
这样才能保证两个空气面与PVB接触。
3）切割：由于弯夹层玻璃是由内外二层玻璃一起弯曲成型的，因此玻璃的内片一般要比外片在长度上短，短多少，取决于玻璃的曲率，球面大小。
不管是数控切割还是样板切割都要区分玻璃的大小片，配成对后才能进入烘弯程序。
在切割时还得正确使用切割油控制切割压力以及吃刀深度。
使用切割油是防止掰边困难，因为空气中水分的渗入刀口后使刀口与空气隔绝。
为保证切割质量（没有爆边玻璃屑或缺口，刀口透明、连续、均匀）就必须控制切割压力不能过大与过小（视切割产品的厚度而定），同时刀轮的力度大小与选择的刀轮角度大小也有关，通常2m/m玻璃用a= 136°的刀轮，4m/m的用a= 150°。
汽车安全玻璃的工艺流程
一、汽车安全玻璃的生产及工艺流程1．配料，按照设计好的料方单，将各种原料称量后在一混料机内混合均匀。
玻璃的主要原料有：石英砂、石灰石、长石、纯碱、硼酸等。
2．熔制，将配好的原料经过高温加热，形成均匀的无气泡的玻璃液。
这是一个很复杂的物理、化学反应过程。
玻璃的熔制在熔窑内进行。
熔窑主要有两种类型：一种是坩埚窑，玻璃料盛在坩埚内，在坩埚外面加热。
小的坩埚窑只放一个坩埚，大的可多到20个坩埚。
坩埚窑是间隙式生产的，现在仅有光学玻璃和颜色玻璃采用坩埚窑生产。
另一种是池窑，玻璃料在窑池内熔制，明火在玻璃液面上部加热。
玻璃的熔制温度大多在1300~1600゜C。
大多数用火焰加热，也有少量用电流加热的，称为电熔窑。
现在，池窑都是连续生产的，小的池窑可以是几个米，大的可以大到400多米。
3．成形，是将熔制好的玻璃液转变成具有固定形状的固体制品。
成形必须在一定温度范围内才能进行，这是一个冷却过程，玻璃首先由粘性液态转变为可塑态，再转变成脆性固态。
成形方法可分为人工成形和机械成形两大类。
A．人工成形。
（1）吹制，用一根镍铬合金吹管，挑一团玻璃在模具中边转边吹。
主要用来成形玻璃泡、瓶、球（划眼镜片用）等。
（2）拉制，在吹成小泡后，另一工人用顶盘粘住，二人边吹边拉主要用来制造玻璃管或棒。
（3）压制，挑一团玻璃，用剪刀剪下使它掉入凹模中，再用凸模一压。
主要用来成形杯、盘等。
（4）自由成形，挑料后用钳子、剪刀、镊子等工具直接制成工艺品。
B．机械成形。
因为人工成形劳动强度大，温度高，条件差，所以，除自由成形外，大部分已被机械成形所取代。
机械成形除了压制、吹制、拉制外，还有（1）压延法，用来生产厚的平板玻璃、刻花玻璃、夹金属丝玻璃等。
（2）浇铸法，生产光学玻璃。
（3）离心浇铸法，用于制造大直径的玻璃管、器皿和大容量的反应锅。
这是将玻璃熔体注入高速旋转的模子中，由于离心力使玻璃紧贴到模子壁上，旋转继续进行直到玻璃硬化为止。
（4）烧结法，用于生产泡沫玻璃。
汽车玻璃的自重成型和压制成型技术
汽车玻璃的自重成型和压制成型技术介绍汽车玻璃是汽车的重要组成部分，其质量和性能对汽车的安全和舒适性有着重要影响。
在汽车制造过程中，玻璃的成型技术是关键环节之一。
本文将介绍汽车玻璃的自重成型和压制成型技术，并对其原理、优缺点以及应用进行详细探讨。
自重成型技术自重成型技术是一种常用的汽车玻璃成型方法，其原理是将玻璃片加热到软化温度，然后通过自重的作用使其成型。
下面是该技术的具体步骤：1.准备玻璃片：选择合适的玻璃材料，并根据汽车的需要切割成合适的尺寸和形状。
2.加热：将玻璃片放入加热炉中，加热到玻璃软化温度。
软化温度是指玻璃达到一定温度后变得柔软，可以塑形的温度。
3.自重成型：在加热过程中，玻璃片会因为自身重量的作用而逐渐变形。
可以通过在加热过程中使用模具来控制玻璃的形状。
4.冷却：将成型后的玻璃片从加热炉中取出，放置在冷却台上进行冷却。
冷却过程中，玻璃会逐渐固化，并保持成型后的形状。
自重成型技术的优点是成本低、生产效率高，适用于大批量生产。
然而，由于成型过程中玻璃片的自重不易控制，所以对于形状要求较高的汽车玻璃，自重成型技术可能无法满足需求。
压制成型技术压制成型技术是一种常用的高精度汽车玻璃成型方法，其原理是将加热的玻璃片放入模具中，在一定的温度和压力下进行成型。
下面是该技术的具体步骤：1.准备玻璃片：选择合适的玻璃材料，并根据汽车的需要切割成合适的尺寸和形状。
2.加热：将玻璃片放入加热炉中，加热到玻璃软化温度。
3.压制成型：将加热软化的玻璃片放入预先设计好的模具中，通过机械装置施加一定的压力，使玻璃片成型。
模具的形状可以根据汽车的需要进行设计和制造。
4.冷却：将成型后的玻璃片从模具中取出，放置在冷却台上进行冷却。
压制成型技术的优点是成型精度高、形状可控，适用于各种复杂形状的汽车玻璃。
然而，由于需要制造模具和施加压力，压制成型技术的成本较高，适用于小批量生产。
自重成型技术与压制成型技术的比较自重成型技术和压制成型技术都是常用的汽车玻璃成型方法，它们在成型原理、应用范围和优缺点上存在一些差异。
汽车玻璃生产工艺
.25.
2. 预处理：喷 粉
– (1)喷粉是指把玻璃经洗涤干燥后，在外片玻璃表面喷 上分隔粉，防止二片玻璃叠合热弯时烧结在一起。
– (2)通常采用湿喷，将粉和水按重量比1：10均匀混合， 用泵打在玻璃上部的喷嘴，向下喷到外片玻璃表面。 喷粉要求粉质细且能少量被PVB吸收，喷粉后必须做到 硅粉均匀不结块，如有结成小块的粉夹在玻璃中，热 弯过程中玻璃表面有小坑，在这个部位产生光畸变。
.4.
浮法玻璃在生产过程中玻璃液的前进方向就是淋 子方向，下图即为横淋子方向。
• 横淋子
.5.
淋子方向
竖 淋 子
由于横淋子在前 挡风玻璃中易使 驾驶员视觉失真 且易疲劳，故前 挡风玻璃尽量 使用竖淋子。
.6.
二、浮法玻璃成分 浮法玻璃成分主要有： SiO2、 CaO、MgO、
Al2O3、 Na2O。 成分特点：高钙、中镁、低铝、微铁。
.31.
4. 合片
– 1）清粉 – 目的：把玻璃之间的分隔粉用吸尘器或清水清理干净。
– 2）拉膜 – 目的：将膜片拉伸成所需要的弧度。 – 有些PVB有色带夹在挡风玻璃上部，可以遮阳，为了美
观往往将PVB伸展，使色带弯曲，以符合玻璃上部形状。 PVB伸展是将PVB均匀的加热，同时拉伸成扇形，然后均 匀的冷却将PVB的变形冻结成永久变形。
– 一般采用金刚砂磨轮进行磨边，我司现用的磨轮截面 形状有V型和U型两种，V型用于磨倒角边，U型用于磨 圆边。
.23.
2. 预处理：磨 边
磨边前：边部为直角
倒棱边
磨边后 圆边
.24.
2. 预处理：洗涤烘干
– (1)目的：用水将玻璃表面灰尘、油污、杂质清理 干净。
– (2)洗涤夹层玻璃严格来讲要使用去离子水，因为 水中的Ca2＋和Mg2+离子会在玻璃上造成水迹， 同时也会影响玻璃的PVB的粘结力。去离子水程 度可用水的导电率来衡量，导电率越小，水越纯。
2. 预处理：喷 粉
– (1)喷粉是指把玻璃经洗涤干燥后，在外片玻璃表面喷 上分隔粉，防止二片玻璃叠合热弯时烧结在一起。
– (2)通常采用湿喷，将粉和水按重量比1：10均匀混合， 用泵打在玻璃上部的喷嘴，向下喷到外片玻璃表面。 喷粉要求粉质细且能少量被PVB吸收，喷粉后必须做到 硅粉均匀不结块，如有结成小块的粉夹在玻璃中，热 弯过程中玻璃表面有小坑，在这个部位产生光畸变。
.4.
浮法玻璃在生产过程中玻璃液的前进方向就是淋 子方向，下图即为横淋子方向。
• 横淋子
.5.
淋子方向
竖 淋 子
由于横淋子在前 挡风玻璃中易使 驾驶员视觉失真 且易疲劳，故前 挡风玻璃尽量 使用竖淋子。
.6.
二、浮法玻璃成分 浮法玻璃成分主要有： SiO2、 CaO、MgO、
Al2O3、 Na2O。 成分特点：高钙、中镁、低铝、微铁。
.31.
4. 合片
– 1）清粉 – 目的：把玻璃之间的分隔粉用吸尘器或清水清理干净。
– 2）拉膜 – 目的：将膜片拉伸成所需要的弧度。 – 有些PVB有色带夹在挡风玻璃上部，可以遮阳，为了美
观往往将PVB伸展，使色带弯曲，以符合玻璃上部形状。 PVB伸展是将PVB均匀的加热，同时拉伸成扇形，然后均 匀的冷却将PVB的变形冻结成永久变形。
– 一般采用金刚砂磨轮进行磨边，我司现用的磨轮截面 形状有V型和U型两种，V型用于磨倒角边，U型用于磨 圆边。
.23.
2. 预处理：磨 边
磨边前：边部为直角
倒棱边
磨边后 圆边
.24.
2. 预处理：洗涤烘干
– (1)目的：用水将玻璃表面灰尘、油污、杂质清理 干净。
– (2)洗涤夹层玻璃严格来讲要使用去离子水，因为 水中的Ca2＋和Mg2+离子会在玻璃上造成水迹， 同时也会影响玻璃的PVB的粘结力。去离子水程 度可用水的导电率来衡量，导电率越小，水越纯。
汽车玻璃生产工艺-详细版-2013
汽车玻璃生产工艺汽车玻璃生产工艺——详细版详细版--20132013注：以下资料均摘自网络以下资料均摘自网络，，仅供参考仅供参考。
a 、汽车玻璃的生产材料主要有汽车玻璃的生产材料主要有：：汽车用浮法玻璃汽车用浮法玻璃，，PVB(PVB(聚乙烯醇缩丁醛聚乙烯醇缩丁醛聚乙烯醇缩丁醛))胶片胶片、、银浆银浆、、油墨油墨、、辅助材料有辅助材料有：：舌片舌片、、底座底座、、托架托架、、包边条包边条。
其中我司采用的是一级汽车用浮法玻璃其中我司采用的是一级汽车用浮法玻璃，，主要从国内如上海耀皮国内如上海耀皮、、深南玻深南玻、、大连浮法进一级白片与绿片大连浮法进一级白片与绿片，，从印尼和新加坡进口灰玻从印尼和新加坡进口灰玻，，马来西亚、台湾台湾、、法国等国家法国等国家、、地区进口兰玻或SOLA 绿玻绿玻。
我司的PVB 胶片主要采用日本积水公司与美国杜邦公司的PVB 胶片胶片。
银浆银浆、、油墨从韩国油墨从韩国、、美国杜邦与日本进口美国杜邦与日本进口，，辅助材料从全球采购采购。
b 、 生产工艺生产工艺：：汽车玻璃主要有以下两大生产工艺汽车玻璃主要有以下两大生产工艺。
1、夹层汽车玻璃生产工艺夹层汽车玻璃生产工艺：：切大片切大片 靠模靠模 切割切割 磨边磨边 洗涤干燥洗涤干燥 喷粉喷粉 烘弯烘弯 印刷印刷 清粉清粉 拉膜拉膜（（PVB PVB）） 调湿调湿 初压初压 高压高压 修边包装修边包装 粘底座粘底座1)1)、、切大片切大片：：原片玻璃必须先开成毛坯原片玻璃必须先开成毛坯，，毛坯玻璃通常比实际规格大3030--50mm 50mm，，以利于四周的掰边的掰边。
注意事项注意事项：：毛坯切割时要注意玻璃的淋子方向毛坯切割时要注意玻璃的淋子方向，，保证二片玻璃都是竖淋子方向保证二片玻璃都是竖淋子方向，，才能保证驾驶员的视觉失真少驶员的视觉失真少，，也不易疲劳也不易疲劳。
2）因为浮法玻璃的两个面是不同的因为浮法玻璃的两个面是不同的，，在生产过程中一面和锡槽中的锡接触在生产过程中一面和锡槽中的锡接触，，一面和氨气接触我们通常称为锡面和空气面我们通常称为锡面和空气面。
汽车钢化玻璃生产工艺
技术门槛高
生产过程中需要严格控制温度、 压力和时间等工艺参数，对技术 要求较高。
市场需求波动
受汽车行业影响，市场需求波动 较大，对生产计划的安排带来一 定难度。
对未来发展的展望与建议
推动技术创新
加强研发力度，推动汽车钢化玻璃生 产工艺技术创新，降低生产成本和提 高产品质量。
拓展应用领域
积极开拓新的应用领域，如新能源汽 车、智能驾驶等，扩大市场需求。
新型生产技术
采用新型生产技术，如激光切割、机 器人自动化等，提高生产效率和产品 质量。
新材料应用
探索和应用新材料，如高强度复合材 料、纳米材料等，提高汽车钢化玻璃 的性能和安全性。
05
结论
总结汽车钢化玻璃生产工艺的优势与挑战
高强度与安全性
汽车钢化玻璃具有较高的抗冲击性能和 抗划痕能力，能够提供更好的安全保护 。
汽车钢化玻璃生产工 艺
目录
• 引言 • 汽车钢化玻璃生产工艺流程 • 钢化玻璃的性能特点 • 汽车钢化玻璃的应用与发展趋势 • 结论
01
引言
目的和背景
01
汽车钢化玻璃生产工艺是汽车制 造过程中的重要环节，其目的是 生产出高质量、高安全性能的汽 车钢化玻璃。
02
随着汽车工业的发展，对汽车钢 化玻璃的需求不断增加，因此需 要不断提高生产工艺水平，以满 足市场需求。
熔炼
将配料放入高温熔炉中，加热至 1500℃左右，使原料熔化成玻璃液。
玻璃成型
模具制作
根据汽车玻璃的形状和尺寸，制作相应的模具。
玻璃成型
将玻璃液倒入模具中，通过冷却和固化，形成所需的汽车玻璃形状。
钢化处理
01
02
03
预热
福耀玻璃：汽车玻璃生产工艺
福耀玻璃（14）：汽车玻璃生产工艺(2011-01-05 16:53:04)转载分类：工程机械/家电/混合标签：杂谈注：以下资料均摘自网络，仅供参考。
a、汽车玻璃的生产材料主要有：汽车用浮法玻璃，PVB(聚乙烯醇缩丁醛)胶片、银浆、油墨、辅助材料有：舌片、底座、托架、包边条。
其中我司采用的是一级汽车用浮法玻璃，主要从国内如上海耀皮、深南玻、大连浮法进一级白片与绿片，从印尼和新加坡进口灰玻，马来西亚、台湾、法国等国家、地区进口兰玻或SOLA 绿玻。
我司的PVB胶片主要采用日本积水公司与美国杜邦公司的PVB胶片。
银浆、油墨从韩国、美国杜邦与日本进口，辅助材料从全球采购。
b、生产工艺：汽车玻璃主要有以下两大生产工艺。
1、夹层汽车玻璃生产工艺：切大片靠模切割磨边洗涤干燥喷粉烘弯印刷清粉拉膜（PVB）调湿初压高压修边包装粘底座1)、切大片：原片玻璃必须先开成毛坯，毛坯玻璃通常比实际规格大30-50mm，以利于四周的掰边。
注意事项：毛坯切割时要注意玻璃的淋子方向，保证二片玻璃都是竖淋子方向，才能保证驾驶员的视觉失真少，也不易疲劳。
2）因为浮法玻璃的两个面是不同的，在生产过程中一面和锡槽中的锡接触，一面和氨气接触我们通常称为锡面和空气面。
玻璃的空气面和 P V B 的粘接力要比锡面和PVB粘结力强，所以在生产中外片的空气面朝内, 内片的空气面朝外叠合。
这样才能保证两个空气面与PVB接触。
3）切割：由于弯夹层玻璃是由内外二层玻璃一起弯曲成型的，因此玻璃的内片一般要比外片在长度上短，短多少，取决于玻璃的曲率，球面大小。
不管是数控切割还是样板切割都要区分玻璃的大小片，配成对后才能进入烘弯程序。
在切割时还得正确使用切割油控制切割压力以及吃刀深度。
使用切割油是防止掰边困难，因为空气中水分的渗入刀口后使刀口与空气隔绝。
为保证切割质量（没有爆边玻璃屑或缺口，刀口透明、连续、均匀）就必须控制切割压力不能过大与过小（视切割产品的厚度而定），同时刀轮的力度大小与选择的刀轮角度大小也有关，通常2m/m玻璃用a＝136°的刀轮，4m/m的用a＝150°。
汽车玻璃的工艺
汽车玻璃的工艺
汽车玻璃的制造工艺主要分为以下几个步骤：
1. 原料准备：根据不同车型和需求，选择合适的玻璃原料，如钢化玻璃、夹层玻璃等。
2. 切割：将原料按照设计要求切割成对应的形状和尺寸，通常使用机器或激光切割进行精确切割。
3. 打磨：对玻璃边缘进行打磨，以确保边缘光滑，避免伤人和玻璃破裂。
4. 钢化处理：对需要钢化的玻璃进行热处理。
将玻璃加热到接近软化温度后，迅速冷却，使得玻璃表面形成较高的压应力和内部较高的拉应力，增强玻璃的强度和耐冲击性。
5. 夹层处理：为夹层玻璃，将两层玻璃之间夹入PVB（聚氯乙烯醇）薄膜，并进行高温和高压处理，使得薄膜变得坚固，起到防护和吸能的效果。
6. 压合：将经过处理的玻璃与车身结构进行压合固定，通常使用聚氨脂或硅胶等粘合剂，确保玻璃与车身的紧密结合。
7. 检查和装配：对制成的玻璃进行全面检查，确保质量合格。
然后将玻璃安装
到汽车车身上，通常使用专用工具和设备进行安装。
8. 品质控制：对成品玻璃进行严格的质量控制，如进行强度测试、透光度测试、防护性能测试等。
以上是汽车玻璃的一般工艺流程，具体的制造工艺会根据不同类型的汽车玻璃和生产工艺的要求而有所差异。
