工艺包设计内容和深度规定一、工艺包设计的内容1.生产工艺流程：工艺包设计的第一步是确定产品的生产工艺流程，包括原材料的采购、加工过程的安排、工序之间的衔接和工艺参数的设定等。
在生产工艺流程中，需要考虑的因素有产品质量要求、生产周期、人力资源、设备能力等。
2.工艺参数：工艺参数是指在产品生产过程中所需控制的各项指标，如温度、压力、速度、时间等。
在工艺包设计中，需要明确不同工序所需的工艺参数，并设定合理的数值范围以确保产品的质量和稳定性。
3.设备与工装：工艺包设计中还需要确定所需的设备和工装，以支持产品的生产和组装。
这包括具体的设备型号、数量、布局和使用方法，以及各种工装（如夹具、导向板、模具等）的设计和制造要求。
4.检测和检验：在工艺包设计中，需要考虑产品的检测和检验方法。
这包括确定所需的检测设备和方法、检验标准和频率等。
通过这些检测和检验手段，可以确保产品的质量符合要求。
5.安全与环保：工艺包设计中还需要考虑生产过程的安全和环保问题。
需要制定相应的安全操作规程和环保措施，以确保工作人员的安全和生产环境的卫生。
二、工艺包设计的深度规定1.标准化和规范化：工艺包设计应该尽可能地标准化和规范化，以便在生产过程中能够高效地进行。
通过统一的工艺流程、参数和设备标准，可以降低生产过程中的变量，并提高产品的一致性和稳定性。
2.参数优化：在工艺包设计中，除了设定合理的工艺参数范围外，还可以进行参数优化的工作。
通过实验和优化方法，可以找到最佳的工艺参数组合，以提高产品的质量和产量。
3.工装和设备改进：工艺包设计中应该考虑到工装和设备的改进和更新。
通过引入新的工装和设备，可以提高生产效率和质量，并适应市场需求的变化。
4.自动化和智能化：工艺包设计中还可以考虑自动化和智能化的应用。
通过引入自动化设备和工艺控制系统，可以提高工艺的稳定性和可靠性，并降低人力资源的需求。
5.培训和教育：工艺包设计中应该考虑到人员培训和教育的需求。
微课L13我是怎样做⼯艺包的：⼯艺包的内容和深度“课官”们晚上好“流程⼯业微课”第⼆期课程开始啦！上期课程李达⽼师系统讲解了流程⼯业项⽬的试车本期我们将与⼤家分享关于⼯艺包编制的⼼得和体会。
感谢海川化⼯论坛 guxinchun888⽼师⼯艺包系列分享计划分为18期。
今天是第1期：⼯艺包的内容和深度。
当前浏览器不⽀持播放⾳乐或语⾳，请在微信或其他浏览器中播放 Don'tWorry Be Happy Bobby McFerrin - Simple Pleasures我是怎样做⼯艺包的1⼯艺包的内容和深度《⽯油化⼯装置⼯艺设计包（成套⼀提到⼯艺包的内容和深度，⼤家应该都会想到⼀个规范《⽯油化⼯装置⼯艺设计包（成套技术⼯艺包）内容规定》SHSG-052-2003。
据我了解，⽬前对成套⼯艺包的规定只有这⼀个成⽂标准。
⽤过这个标准的朋友可能都有个体会，感觉深度有点深，其内容如果全部具备的话，有些深度基本相当于基础设计的内容了。
我也有这样的感觉，其实，我想在国内，按照这个标准在做⼯艺包的应该⼤多是⼯程公司或者设计院，设计院最终的⽬的是什么？是做详细设计或者施⼯图设计，这样在做⼯艺包的时候，就会形成⼀种思维，感觉深度总是不够，感觉问题都要在⼯艺包阶段提出。
我想这是正常的。
因为⽬前没有其他可利⽤的⼯艺包标准。
因此，⼤多数项⽬涉及到⼯艺包时都是参照此标准。
这个标准虽然褒贬不⼀，但是就起实⽤性来说，还是可以的。
所以，为了⽅便跟⼤家交流和⼯作需要，后⾯的具体⼯艺包编制过程还是以此标准为主线，然后根据我⾃⼰的经验略作调整。
尽可能多讲⼀些实际经验和体会！第⼀期就是这样了。
希望⼤家多讨论，多提问题！⼯艺技术形成⽣产⼒的桥梁是成套⼯艺包！内容来源：海川化⼯论坛作者：guxinchun888课程预告我是怎样做⼯艺包的——共18课，每天1课⽬录1⼯艺包的内容和深度2开始⼯作的第⼀步：收集物性数据3形成第⼀个平衡—物料平衡（质量平衡）4编制第⼆个平衡—热量平衡5编制第三个平衡—动量平衡（压⼒平衡）6形成第⼀个成品—PFD7设备设计计算，编制设备数据表和设备⼀览表8编制PID和管道数据表9开停车管线设计和设备数据表完善10编制管道材料等级索引表11编制仪表数据表12编制建议的设备布置图13编制界区条件表14编制特殊管件数据表15编制卫⽣、安全、环保、分析化验说明16编制⼯艺流程说明17编制⼯艺包总说明书18总结及补充说明番外我是怎样学习⼯艺系统设计的？——本期课程的作者guxinchun888⽼师关于如何做好⼯艺系统设计⼯作的总结。

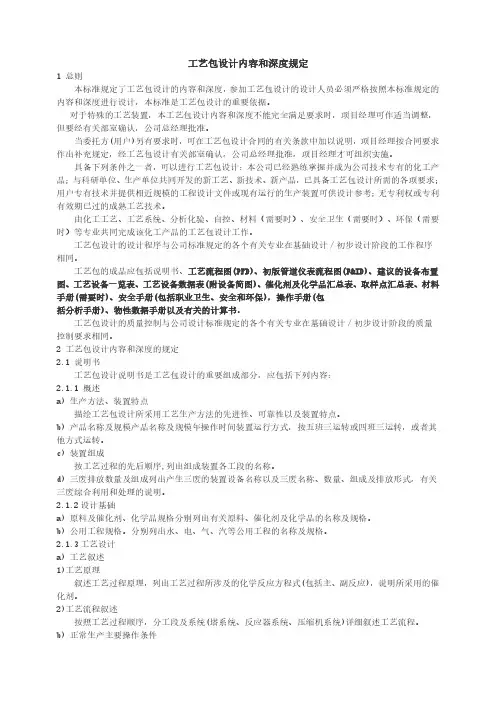

工艺包设计内容和深度规定1总则本标准规定了工艺包设计的内容和深度，参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计，本标准是工艺包设计的重要依据。
对于特殊的工艺装置，本工艺包设计内容和深度不能完全满足要求时，项目经理可作适当调整，但要经有关部室确认，公司总经理批准。
当委托方(用户)另有要求时，可在工艺包设计合同的有关条款中加以说明，项目经理按合同要求作出补充规定，经工艺包设计有关部室确认，公司总经理批准，项目经理才可组织实施。
具备下列条件之一者，可以进行工艺包设计：本公司已经熟练掌握并成为公司技术专有的化工产品；与科研单位、生产单位共同开发的新工艺、新技术、新产品，已具备工艺包设计所需的各项要求；用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考；无专利权或专利有效期已过的成熟工艺技术。
由化工工艺、工艺系统、分析化验、自控、材料（需要时）、安全卫生（需要时）、环保（需要时）等专业共同完成该化工产品的工艺包设计工作。
工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计／初步设计阶段的工作程序相同。
工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
2工艺包设计内容和深度的规定2.1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：2.1.1概述a)生产方法、装置特点描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)产品名称及规模产品名称及规模年操作时间装置运行方式，按五班三运转或四班三运转，或者其他方式运转。

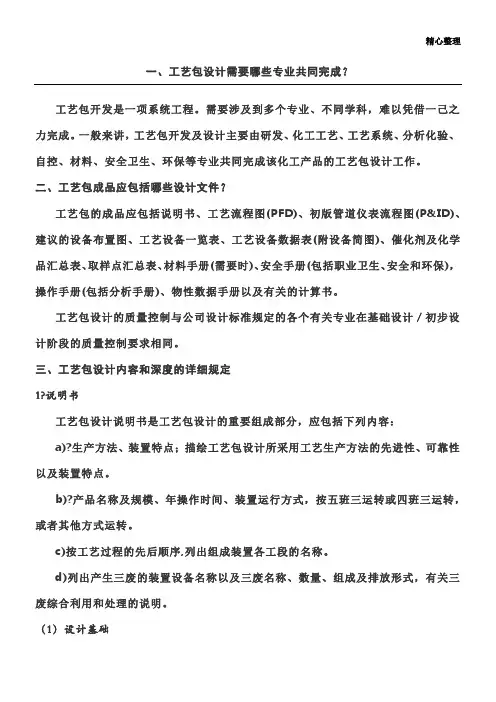

化工工艺包开发设计与化工工艺施工图的知识点都在这了！化工工艺包应包括的内容化工工艺包（成套技术包）是化工生产的核心，对于化工生产过程起到举足轻重的作用。
那么，化工工艺包具体包括哪些内容呢？一、工艺包设计需要哪些专业共同完成？工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1 说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a) 生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b) 产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
石油化工与化工装置工艺包内容与深度规定1合用范围本标准规定了工艺包的内容与深度要求，以保证工程设计有靠谱的技术基础，知足展开基础设计的要求，并依据详细项目状况决定能否编制工艺操作手册、剖析化验手册。
本规定合用于本企业编制并供应给顾客审察的石油化工、化工装置工艺包；也能够在对外购置 /转让技术时作为工艺包内容深度谈判的基础。
实质购置 /转让的工艺包内容能够依照合同规定进行增减。
2术语和定义工艺包是内容切合本规定要求的工艺技术的商品化文件；是顾客审察、查竣工艺技术的依照；是科研成就转变为生产力的中间介质；是石油化工与化工装置工程建设的基础。
3石油化工与化工装置工艺包内容3.1 设计基础3.1.1 概略3.1.1.1 装置概略及特色，项目背景、与有关装置的关系。
3.1.1.2 技术根源及受权说明工艺技术所属的专利、专有技术及此中一般技术的供应者。
说明专利使用、授权的限制及排他性要求。
3.1.1.3 设计范围说明工艺包设计所波及的范围，界区的区分。
3.1.2 装置规模及构成能够用原料每年或每小时加工量或主要产品每年或每小时产量表示装置规模。
要说明规模所依照的年操作小时数。
假如有不一样的工况，应分别说明装置在不一样工况下的能力。
由多个产出产品、中间产品、副产品构成的结合装置，要列出各部分的名称；各部分加工量和产品、副产品、中间产品的产率、转变率、产量。
3.1.3 原料、产品、中间产品、副产品的性质、规格要求说明原料状态、构成、杂质含量、馏程、色彩、比重、粘度、折光率等全部一定指定的参数。
同时列出每一个参数的剖析方法标准号，特别剖析方法要加以说明。
假如不同工况有不一样的原料，要分别列出。
分别说明产品、中间产品、副产品的规格要求以及所依照的标准，同时按标准列出1每一个参数的剖析方法准号。
3.1.4 催化、化学品性、格要求分列出催化型号、形状、尺寸、成、堆密度、比表面、期寿命等所有必确立的参数。
分列出化学品的化学名、分子式、外、状、成、含量等必切合工要求的特征参数，假如是能够直接的化学品，要列出其商品名、品准号。

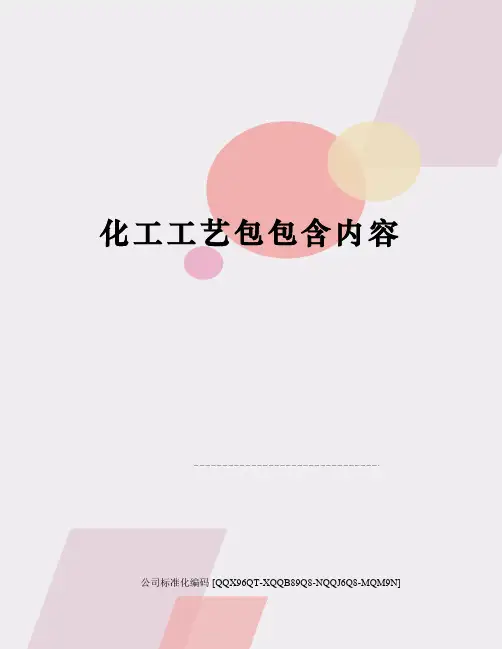

化工工艺包包含内容公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]一、工艺包设计需要哪些专业共同完成工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a)生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
列出产品规格、产品产量及原料消耗量的期待值和保证值。
工艺包设计内容和深度规定1 总则本标准规定了工艺包设计的内容和深度，参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计，本标准是工艺包设计的重要依据。
对于特殊的工艺装置，本工艺包设计内容和深度不能完全满足要求时，项目经理可作适当调整，但要经有关部室确认，公司总经理批准。
当委托方(用户)另有要求时，可在工艺包设计合同的有关条款中加以说明，项目经理按合同要求作出补充规定，经工艺包设计有关部室确认，公司总经理批准，项目经理才可组织实施。
具备下列条件之一者，可以进行工艺包设计：本公司已经熟练掌握并成为公司技术专有的化工产品；与科研单位、生产单位共同开发的新工艺、新技术、新产品，已具备工艺包设计所需的各项要求；用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考；无专利权或专利有效期已过的成熟工艺技术。
由化工工艺、工艺系统、分析化验、自控、材料（需要时）、安全卫生（需要时）、环保（需要时）等专业共同完成该化工产品的工艺包设计工作。
工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计／初步设计阶段的工作程序相同。
工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
2 工艺包设计内容和深度的规定2.1 说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：2.1.1 概述a) 生产方法、装置特点描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b) 产品名称及规模产品名称及规模年操作时间装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
搞项目的总说“工艺包”，各种化工工艺包详解化工工艺包（成套技术包）是化工生产的核心，对于化工生产过程起到举足轻重的作用。
那么，化工工艺包具体包括哪些内容呢？一、工艺包设计需要哪些专业共同完成？工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定⒈说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a) 生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b) 产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
①设计基础✦分别列出有关原料、催化剂及化学品的名称及规格。
✦分别列出水、电、气、汽等公用工程的名称及规格。
②工艺设计✦叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
✦按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
✦分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
化工工艺包的开发不是一件非常简单的事情，而工艺包的的开发需要走一定的步骤流程，需要事先列出开发工艺需要准备的数据条件资料，并指出工艺包中的一些核心技术内容。
只要这样我们才能完整地了解一整套的化工工艺包技术。
一、工艺包设计需要哪些专业共同完成?工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件?工艺包的成品应包括说明书、工艺流程图(PFD) 、初版管道仪表流程图(P&ID) 、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、三、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计/初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a)生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)产品名称及规模、年操作时间、装置运行方式按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序，列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
(1)设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
(2)工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统。
一、工艺包设计需要哪些专业共同完成？工艺包幵发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包幵发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图（PFD）、初版管道仪表流程图（P&ID）、建议的设备布置图、工艺设备一览表、工艺设备数据表（附设备简图）、催化剂及化学品汇总表、取样点汇总表、材料手册（需要时）、安全手册（包括职业卫生、安全和环保），操作手册（包括分析手册）、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计/初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a）生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b）产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c）按工艺过程的先后顺序，列出组成装置各工段的名称。
d）列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式（包括主、副反应），说明所采用的催化剂。
按照工艺过程顺序，分工段及系统（塔系统、反应器系统、压缩机系统）详细叙述工艺流程。
分工段及系统（塔系统、反应器系统、压缩机系统）列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
列出产品规格、产品产量及原料消耗量的期待值和保证值。
列出主要的公用工程消耗指标。
分工段及系统（塔系统、反应器系统、压缩机系统）详细叙述工艺控制原理，并对工艺安全联锁系统加以说明。
一、工艺包设计需要哪些专业共同完成？工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1?说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a)?生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)?产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
列出产品规格、产品产量及原料消耗量的期待值和保证值。
列出主要的公用工程消耗指标。
分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺控制原理，并对工艺安全联锁系统加以说明。
附件1 工艺包的深度和内容（PAP）
1设计基础
--总述
--设计基础
--责任
--工艺说明
--进料参数
--装置能力
--低负荷率要求
--现场情况
--交接点数据
--工厂设计要求
--环境
--安全
--工艺控制
--标准
2 工艺说明
项目的工艺说明及工艺流程图(PFD)用于解释主要工艺设备的功能，说明原料处理的主要约束条件，并包括污染物及限制要求。
操作程序应说明所有阶段的操作, 包括正常操作、开车、停车、紧急工况(装置和相关公用工程)。
说明书应保证有经验的工程公司的准备进行详细工程设计工作所需的所有信息。
3 工艺流程图（PFD）
工艺流程图将表示所有工艺物流，包含工艺物流、工艺设备、主要公用工程物流和工艺控制原理。
以下内容将在工艺流程图中表示：
--所有主要设备的设备位号和名称
--工艺控制所需的基本控制回路
--主要工艺物流号，以及相对应的物料热量平衡
--物流的来源和去向。
4 物料和热量平衡
标出进出每一设备的物料及热量平衡数据，包括如下内容：
--物流号（与PFD相对应）
--物流介质相态和名称（两相流应分别表示）
--正常质量流量kg/h
--正常体积流量m3/h
--操作温度o C
--操作压力 kPa or MPa
--气态分子量
--操作状态密度 Kg/m3
--粘度mPa.s
--焓值 Kcal/h or Mcal/h
-- 含固量
--组成: mol% or wt%
5 初步管道和仪表流程图(PIDS)
初步的管道和仪表流程图将包含如下内容：
--所有的工艺设备，带主要规格
--所有工艺管线，标明介质类别、管道公称直径。
--主要管道带材料、绝热和伴热要求（通过“介质”和材料规格表）；
--所有重要的和推荐仪表（详细到了解它们的功能）
--控制回路（详细至可明白工艺控制的组成，安全措施的说明，以及它们的功能）
--阀门，包括安全阀（带初步的设定压力）
--如果需要，指出特殊的要求如斜度、标高。
6 设备布置图
应提供设备平面布置图和立面布置图。
7 材料选择备忘录
给出一个所有设备和管道材料选择的指导性文件
8 设备汇总表
给出：
-- 设备位号
--设备名称
--设备数量（包括备用设备）
--设备规格、型式、能力/尺寸、设备材料（含衬里和内件材料）、驱动类型和电机功率。
9 设备数据表
9.1热交换器/冷却器/空冷器
工艺数据，如：
负荷说明
进出口条件（包括介质）
设计温度/压力
结构形式、主要的金属材料
9.2 塔、容器和槽
工艺数据，即：
介质
设备草图、带主要尺寸
内件，如果
设计温度/压力
主要金属材料
9.3过滤器
工艺数据，即：
介质
推荐的过滤器型式
能力
设计温度/压力
特殊要求,如有
主要金属材料
9.4 泵和驱动装置
工艺数据，即：
介质
能力
估计压头要求
设计温度/压力
估计功率要求
特殊考虑，如有
主要金属材料
9.5 压缩机和驱动装置
工艺数据，如：
能力（与相应的气体组分、功率范围、温度、压力）
设计温度/压力
特殊要求，如有
主要金属材料
9.6 其它设备
工艺数据，包括：
提供给一个有经验的工程公司做设备详细规格书需要的确所有信息，设计温度/压力
特殊要求，如有。
主要金属材料
10 工艺控制、安全措施和仪表
工艺控制、安全措施提供给一个经验丰富的工程公司，满足其在基础工程设计（BPEA）阶段进行工艺控制和安全逻辑控制。
11 公用工程需求
所有的公用工程系统均应带简单的工艺流程图和物流平衡（不是P&ID），包括：预计正常和最大需求。
开车、停车、紧急状态和特殊操作需求，催化剂和药品消耗在表中将表示出来。
12 取样及分析
所有的非标准分析，将提供检测方法和试验设备的要求。
所有的取样点，包括“成分分析”、“标准值”及采样频率（正常操作，开车，停车，特殊程序）应提供。
13 操作方法及指导
这一份文件将会包含下列各项数据:
--对开车、正常操作、低负荷操作、计划及紧急停车程序、故障的解决的说明，安全规程和防范措施的说明。
--在“一般非正常”情况下，对装置操作控制的描述。
14 初步电力负荷表
用电设备一览表，包括连接在紧急供电装置的用户指示。
15 其他。
