(最新)钢制电缆桥架工程设计规范6978120820

cecs31-XX钢制电缆桥架工程设计规范篇一：XX国家电缆桥架标准XX国家电缆桥架标准以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~150≤电缆桥架宽度＜400~400≤电缆桥架宽度＜800~ 2800＜电缆桥架宽度~最新XX年-XX年电缆桥架国家规范标准发布时间：XX-7-23 9:09:13XX-XX年电缆桥架国家标准线槽国家标准电缆桥架国家标准|线槽国家标准以钢制电缆桥架工程设计规范 CECS31∶XX为基础，由中国工程建设标准化协会电气工程委员会修订。

（施行日期：XX..）（托盘、梯架宽度）电缆桥架宽度 ~允许最小板厚电缆桥架宽度≤150~ 150＜电缆桥架宽度≤300~ 300＜电缆桥架宽度≤500~ 500＜电缆桥架宽度≤800~ 电缆桥架宽度＞800~篇二：钢制电缆桥架工程设计规范钢制电缆桥架工程设计规范（一）中国工程建设标准化协会标准钢制电缆桥架工程设计规范Code for design of steel cable tray engineering CECS 31:XX主编单位:中国工程建设标准化协会电气专业委员会批准单位:中国工程施行日期:XX年8月1日前言根据中国工程建设标准化协会[XX]建标协字第33号文《关于印发中国工程建设标准化协会XX年第二批标准制、修订项目计划的通知》的要求，对原《钢制电缆桥架工程设计规范》CECS 31：91进行了修订。

本规范是在广泛调查和分析总结了原规范的执行情况以及近十余年我国钢制电缆桥架工程建设和运行的经验，借鉴了IEC标准以及国外的成功经验和先进技术，并在广泛征求全国有关专家和单位的意见的基础上进行修订的。

根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准协会标准《钢制电缆桥架工程设计规范》，编号为CECS 31：XX，推荐给工程建设设计、施工、使用单位采用。

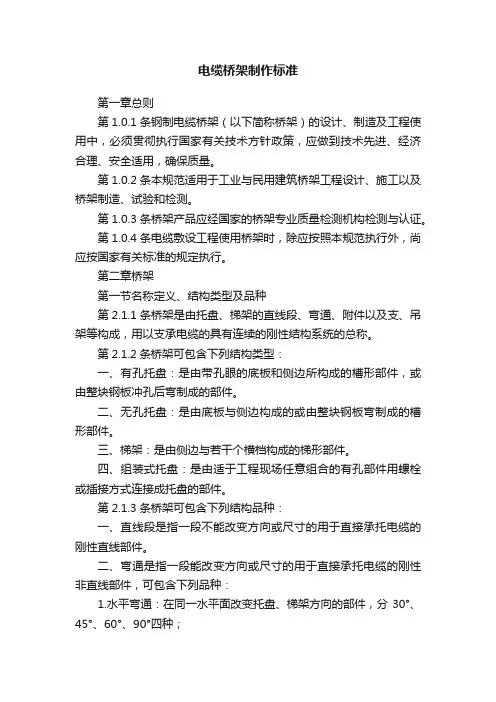

电缆桥架制作标准第一章总则第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。

第1.0.2条本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

第1.0.3条桥架产品应经国家的桥架专业质量检测机构检测与认证。

第1.0.4条电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。

第二章桥架第一节名称定义、结构类型及品种第2.1.1条桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

第2.1.2条桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。

二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架：是由侧边与若干个横档构成的梯形部件。

四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

第2.1.3条桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。

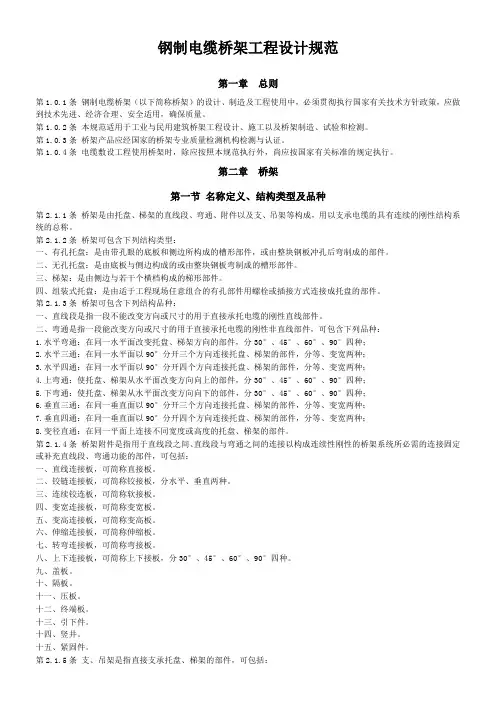

钢制电缆桥架工程设计规范第一章总则第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。

第1.0.2条本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

第1.0.3条桥架产品应经国家的桥架专业质量检测机构检测与认证。

第1.0.4条电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。

第二章桥架第一节名称定义、结构类型及品种第2.1.1条桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

第2.1.2条桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。

二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架：是由侧边与若干个横档构成的梯形部件。

四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

第2.1.3条桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。

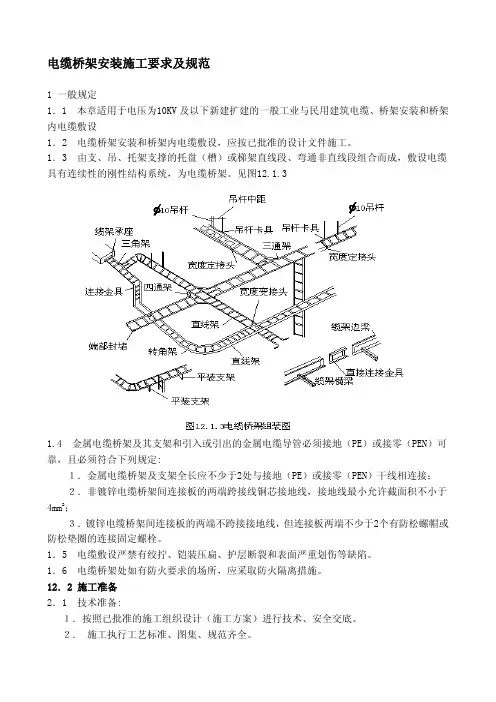

电缆桥架安装施工要求及规范1一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。

螺纹的镀层应光滑，螺栓连接件应能拧入。

电镀锌的锌层表面应光滑均匀，致密。

不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。

喷涂应平整、光滑、均匀、不起皮、无气泡水泡。

桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

图12.3.1.5.(2-1)角钢支架预埋安装图12.3.1.5.(2-２)钢支架预埋地脚螺栓安装(3)梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。

制作见图和表12．3．1．5（3）底架与门型架焊接时，焊角高度5mm。

钢制电缆桥架技术规范一总则1.1 本规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，其余未尽事宜请参照CECS 31-2006《钢制电缆桥架工程设计规范》相关条文执行，供方应保证提供符合本规范和有关最新工业标准的优质产品。

1.2 本规范所使用的标准如与供方所执行的标准不一致时，应按高标准执行。

二技术要求2.1 电缆托盘、梯架的材质采用冷轧板。

其材质应符合国家标准《碳素结构钢》GB／T 700—1988中Q235A的要求，并符合国家标准《碳素结构钢冷轧带钢》GB／T 716—1991和的有关规定。

2.2 普通托盘、梯架板材的最小允许厚度应符合表2.2-1所列数值。

表1.2-1 托盘、梯架允许最小板材厚度(mm)注：梯架横档板厚度，应按侧板要求选择。

2.3 表面防腐层材料应符合国家现行有关标准的规定。

2.4 手工焊接用焊条应符合国家标准《碳钢焊条》GB／T 5117—1995的规定，宜用E4300型至E4313型焊条。

2.5 普通螺栓材质应符合国家标准《碳素结构钢》GB／T 700—1988中Q235A的要求。

紧固件材质应符合国家标准《标准件用碳素钢热轧圆钢》GB／T715—1989的要求。

2.6 托盘、梯架、支吊架的结构，应满足强度、刚度和稳定性的要求。

2.7 各种型式支吊架，应能承受托盘、梯架相应规格、层数的额定均布荷载及其自重。

2.8 连接板、连接螺栓等受力附件应与托盘、梯架、托臂等本体结构强度相适应。

2.9 生产厂应提供各种型式规格的托盘、梯架的跨距与允许均布荷载的关系曲线或数据表。

2.10 托盘、梯架在承受额定均布荷载时的相对挠度应不大于1／200。

2.11 吊架横档或侧壁固定的托臂在承受托盘、梯架额定荷载时的最大挠度值与其长度之比，应不大于1／100。

2.12 生产厂应提供各种型式规格的托盘、梯架在不同荷载与支吊架跨距时的挠度值。

2.13 桥架采用热浸镀锌防腐处理，其质量应符合表2.13的规定。

cecs31-2017钢制电缆桥架工程设计规范一、总则1. 本规范适用于钢制电缆桥架工程设计（以下简称“本工程”）。

2. 在进行本工程设计时，应当遵守有关国家、地方法律法规的规定，确保安全、优质、节能的设计。

3. 各设计单位、监理单位及施工单位，应根据本规范的规定，做好本工程的相关设计和施工管理工作。

二、工程基本要求1. 钢制电缆桥架：以钢制型材框架组合而成，支撑电力电缆系统并减少其多次折线转弯带来的误动，通过桥架体和底座固定方式拉紧电缆，达到对电缆系统安装、维护的要求。

2. 设计基本原则：(1)采用钢管与螺杆连接的双夹技术，其连接的性能高。

(2)设计应合理，工艺应简单。

(3)采用铆接、剪切等技术，工艺好、夹抓力大，结构可靠。

(4)采用热镀锌处理，保护性能好、涂装高效，防腐性能强。

(5)采用不锈钢材料，兼容性，易于安装，振动力强度高。

三、桥架设计1. 桥架设计应根据电缆和参数合理确定，采用合理的支撑点，建立安全、合理的桥架体系结构，运用带有一定角度的拉杆来紧固电缆，确保电缆的拉应力适宜，不引起灯丝断线和折断等损坏。

2. 桥架应根据环境和受力状态，选用合理的大小材料，以保证桥架结构牢固可靠。

3. 桥架支座分、及施工应准备与安装：(1)支座应根据桥架结构要求采用相应的支座型式，支座的选材要求具有较高的强度和硬度，耐腐蚀性强，以确保桥架结构的整体稳定性和安全性。

(2)施工应注意以下几点：A.支座的安装位置要正确，表面应平整、干净，装法不当将会影响桥架的稳定性。

B.支座的安装不要造成损伤，同时应考虑防腐蚀措施，如果支座被腐蚀，也容易破坏桥架结构。

C.关键支点一定要确认，以确保桥架结构整体平稳。

四、使用管理1. 钢制电缆桥架一般应在平整干燥、无偏载、应力及振动较小的地面上安装。

在安装之前，必须先清除上面的废弃物或杂物，并检查底座及其他有关部件情况。

2. 在安装桥架的过程中要注意观察桥架的平整度和垂直度，确保安装正确、拉紧力矩适当，电缆受力合理，保证桥架的安装质量和使用安全。

第一章总则第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。

第1.0.2条本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

第1.0.3条桥架产品应经国家的桥架专业质量检测机构检测与认证。

第1.0.4条电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。

第二章桥架第一节名称定义、结构类型及品种第2.1.1条桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

第2.1.2条桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。

二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架：是由侧边与若干个横档构成的梯形部件。

四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

第2.1.3条桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。

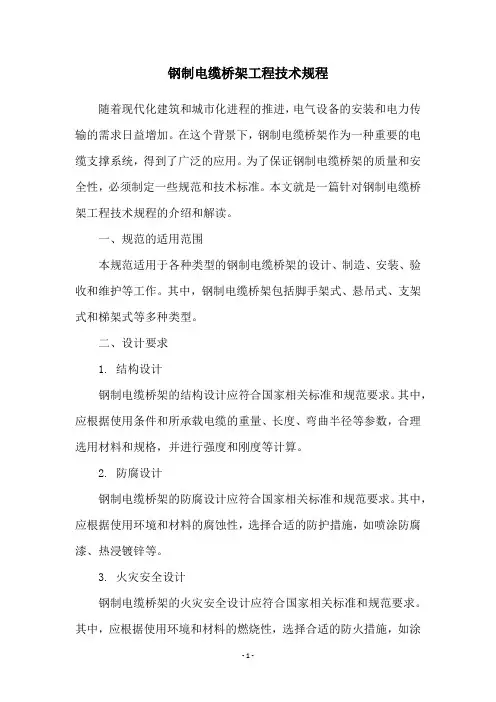

钢制电缆桥架工程技术规程随着现代化建筑和城市化进程的推进，电气设备的安装和电力传输的需求日益增加。

在这个背景下，钢制电缆桥架作为一种重要的电缆支撑系统，得到了广泛的应用。

为了保证钢制电缆桥架的质量和安全性，必须制定一些规范和技术标准。

本文就是一篇针对钢制电缆桥架工程技术规程的介绍和解读。

一、规范的适用范围本规范适用于各种类型的钢制电缆桥架的设计、制造、安装、验收和维护等工作。

其中，钢制电缆桥架包括脚手架式、悬吊式、支架式和梯架式等多种类型。

二、设计要求1. 结构设计钢制电缆桥架的结构设计应符合国家相关标准和规范要求。

其中，应根据使用条件和所承载电缆的重量、长度、弯曲半径等参数，合理选用材料和规格，并进行强度和刚度等计算。

2. 防腐设计钢制电缆桥架的防腐设计应符合国家相关标准和规范要求。

其中，应根据使用环境和材料的腐蚀性，选择合适的防护措施，如喷涂防腐漆、热浸镀锌等。

3. 火灾安全设计钢制电缆桥架的火灾安全设计应符合国家相关标准和规范要求。

其中，应根据使用环境和材料的燃烧性，选择合适的防火措施，如涂敷防火涂料、设置防火隔离带等。

三、制造要求1. 材料要求钢制电缆桥架的材料应符合国家相关标准和规范要求。

其中，应选择质量可靠、规格合适的钢材，并进行必要的材料检测和质量控制。

2. 制造工艺钢制电缆桥架的制造工艺应符合国家相关标准和规范要求。

其中，应根据设计图纸和制造要求，进行切割、折弯、焊接、打孔等加工工艺，并进行必要的质量检验和控制。

四、安装要求1. 安装前准备在进行钢制电缆桥架安装前，应进行必要的前期准备工作。

其中，应根据设计图纸和安装要求，进行场地勘察、基础施工、设备安装等工作，并制定安全施工计划和措施。

2. 安装工艺钢制电缆桥架的安装工艺应符合国家相关标准和规范要求。

其中，应根据设计图纸和安装要求，进行支架安装、悬挂安装、梯架安装等工作，并进行必要的安全检查和质量控制。

3. 安装验收在完成钢制电缆桥架的安装工作后，应进行必要的安装验收。

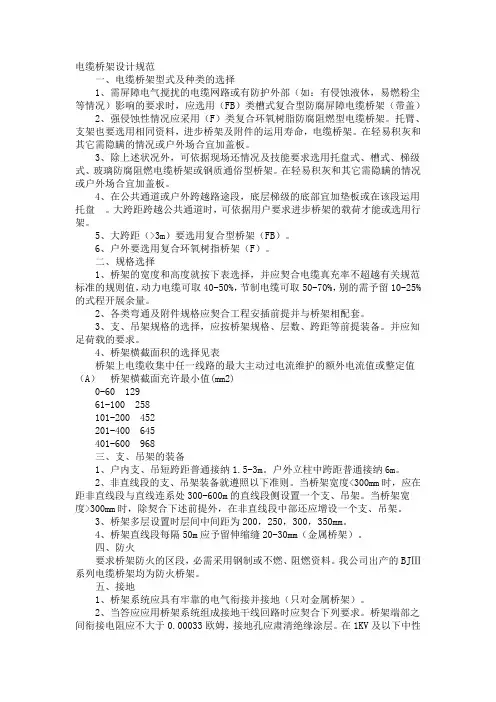

电缆桥架设计规范一、电缆桥架型式及种类的选择1、需屏障电气搅扰的电缆网路或有防护外部（如：有侵蚀液休，易燃粉尘等情况）影响的要求时，应选用（FB）类槽式复合型防腐屏障电缆桥架（带盖）2、强侵蚀性情况应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用相同资料，进步桥架及附件的运用寿命，电缆桥架。

在轻易积灰和其它需隐瞒的情况或户外场合宜加盖板。

3、除上述状况外，可依据现场还情况及技能要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质通俗型桥架。

在轻易积灰和其它需隐瞒的情况或户外场合宜加盖板。

4、在公共通道或户外跨越路途段，底层梯级的底部宜加垫板或在该段运用托盘。

大跨距跨越公共通道时，可依据用户要求进步桥架的载荷才能或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、规格选择1、桥架的宽度和高度就按下表选择，并应契合电缆真充率不超越有关规范标准的规则值，动力电缆可取40-50%，节制电缆可取50-70%，别的需予留10-25%的式程开展余量。

2、各类弯通及附件规格应契合工程安插前提并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等前提装备。

并应知足荷载的要求。

4、桥架横截面积的选择见表桥架上电缆收集中任一线路的最大主动过电流维护的额外电流值或整定值（A）桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968三、支、吊架的装备1、户内支、吊短跨距普通接纳1.5-3m。

户外立柱中跨距普通接纳6m。

2、非直线段的支、吊架装备就遵照以下准则。

当桥架宽度<300mm时，应在距非直线段与直线连系处300-600m的直线段侧设置一个支、吊架。

当桥架宽度>300mm时，除契合下述前提外，在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中间距为200，250，300，350mm。

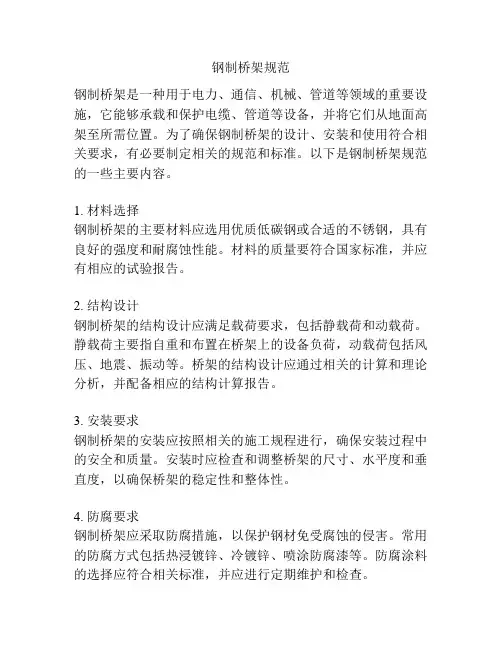

钢制桥架规范钢制桥架是一种用于电力、通信、机械、管道等领域的重要设施，它能够承载和保护电缆、管道等设备，并将它们从地面高架至所需位置。

为了确保钢制桥架的设计、安装和使用符合相关要求，有必要制定相关的规范和标准。

以下是钢制桥架规范的一些主要内容。

1. 材料选择钢制桥架的主要材料应选用优质低碳钢或合适的不锈钢，具有良好的强度和耐腐蚀性能。

材料的质量要符合国家标准，并应有相应的试验报告。

2. 结构设计钢制桥架的结构设计应满足载荷要求，包括静载荷和动载荷。

静载荷主要指自重和布置在桥架上的设备负荷，动载荷包括风压、地震、振动等。

桥架的结构设计应通过相关的计算和理论分析，并配备相应的结构计算报告。

3. 安装要求钢制桥架的安装应按照相关的施工规程进行，确保安装过程中的安全和质量。

安装时应检查和调整桥架的尺寸、水平度和垂直度，以确保桥架的稳定性和整体性。

4. 防腐要求钢制桥架应采取防腐措施，以保护钢材免受腐蚀的侵害。

常用的防腐方式包括热浸镀锌、冷镀锌、喷涂防腐漆等。

防腐涂料的选择应符合相关标准，并应进行定期维护和检查。

5. 电气接地钢制桥架应具备良好的电气接地性能，以确保电气设备的安全使用。

桥架的接地部分应与建筑物的主接地系统相连接，并通过电阻测试来验证接地效果。

6. 安全设施钢制桥架应配备相应的安全设施，包括防护罩、扶手、防滑措施等，以确保工作人员的人身安全。

桥架的设计和安装过程中，应充分考虑安全因素，避免设计和施工中的潜在风险。

7. 检测和维护钢制桥架应定期进行检测和维护，以确保其稳定性和可靠性。

检测方法包括外观检查、尺寸测量、焊缝检验等。

维护工作主要包括清洁、涂漆、松紧度检查等。

以上是钢制桥架规范的主要内容，制定和遵守这些规范将有助于确保钢制桥架的安全和可靠性。

同时，相关部门应加强对钢制桥架的监管和检测，以保障公共设施的正常运行和使用。

电缆桥架设计规范一、电缆桥架型式及种类的选择1、需屏障电气搅扰的电缆网路或有防护外部(如:有侵蚀液休,易燃粉尘等情况)影响的要求时,应选用(FB)类槽式复合型防腐屏障电缆桥架(带盖)2、强侵蚀性情况应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用相同资料,进步桥架及附件的运用寿命,电缆桥架。

在轻易积灰和其它需隐瞒的情况或户外场合宜加盖板。

3、除上述状况外,可依据现场还情况及技能要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质通俗型桥架。

在轻易积灰和其它需隐瞒的情况或户外场合宜加盖板。

4、在公共通道或户外跨越路途段,底层梯级的底部宜加垫板或在该段运用托盘。

大跨距跨越公共通道时,可依据用户要求进步桥架的载荷才能或选用行架。

5、大跨距(>3m)要选用复合型桥架(FB)。

6、户外要选用复合环氧树指桥架(F)。

二、规格选择1、桥架的宽度和高度就按下表选择,并应契合电缆真充率不超越有关规范标准的规则值,动力电缆可取40-50%,节制电缆可取50-70%,别的需予留10-25%的式程开展余量。

2、各类弯通及附件规格应契合工程安插前提并与桥架相配套。

3、支、吊架规格的选择,应按桥架规格、层数、跨距等前提装备。

并应知足荷载的要求。

4、桥架横截面积的选择见表桥架上电缆收集中任一线路的最大主动过电流维护的额外电流值或整定值(A)桥架横截面充许最小值(mm2)0-60 129、61-100 258、101-200 452、201-400 645、401-600 968三、支、吊架的装备1、户内支、吊短跨距普通接纳1.5-3m。

户外立柱中跨距普通接纳6m。

2、非直线段的支、吊架装备就遵照以下准则。

当桥架宽度<300mm时,应在距非直线段与直线连系处300-600m的直线段侧设置一个支、吊架。

当桥架宽度>300mm时,除契合下述前提外,在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中间距为200,250,300,350mm。

tcecs 31-2017 钢制电缆桥架工程技术规程1. 总则本规程适用于钢制电缆桥架的设计、制造、安装、验收和维护。

2. 材料2.1 钢制电缆桥架材料应符合国家相关标准或行业标准要求。

2.2 钢制电缆桥架的连接件采用高强度螺栓和螺母，其材质应符合国家相关标准或行业标准要求。

2.3 附加件和支持件应满足设计要求，并符合国家相关标准或行业标准要求。

3. 设计3.1 设计应符合国家相关标准或行业标准要求，设计单位应具备相应资质，具有相关经验。

3.2 钢制电缆桥架的设计应考虑承载能力、防腐蚀、防震、通风散热等因素。

3.3 设计应满足现场环境要求，考虑钢制电缆桥架在安装、维修和使用时的操作和维护要求。

4. 制造4.1 钢制电缆桥架的制造应符合国家相关标准或行业标准要求。

4.2 制造单位应具备相应资质，有经验的操作工人，制造过程应受到严格的质量控制和监督。

4.3 钢制电缆桥架的制造材料应符合设计要求，并应经过防腐蚀处理。

5. 安装5.1 钢制电缆桥架的安装应符合国家相关标准或行业标准要求，安装单位应具备相应资质，有经验的安装工人。

5.2 安装过程中应注意保护已经安装的设备和管道，避免损坏。

5.3 安装后，应按设计要求进行验收，检查钢制电缆桥架及其接头的牢固程度和合格度，确保安装质量符合要求。

6. 维护6.1 钢制电缆桥架的维护应定期进行，维护要求符合国家相关标准或行业标准要求。

6.2 维护应注意防止锈蚀和机械损坏，及时更换损坏的部件。

6.3 维护不当或不及时可能影响运行稳定性和安全性，必要时应停机检修。

7. 现场验收7.1 在钢制电缆桥架安装完成后，应进行现场验收，确保质量符合国家相关标准或行业标准要求。

7.2 现场验收应包括钢制电缆桥架各部件的尺寸、质量、钢材质量证明、材料厚度、焊接接头质量等方面进行检查。

7.3 现场验收合格后，可以投入使用。

若不合格应重新整改，并重新验收。

电缆桥架规范标准最新电缆桥架作为电力和通信系统中不可或缺的组成部分，其规范和标准对于确保系统的安全、稳定以及可靠性至关重要。

以下是电缆桥架规范标准的一些关键点：1. 材料选择：电缆桥架应选用符合国家或行业标准的材料，如镀锌钢、不锈钢、铝合金或塑料等，以适应不同的环境和负载需求。

2. 尺寸规格：电缆桥架的尺寸应根据电缆的类型、数量和布局来确定，以确保足够的空间和适当的散热。

3. 结构设计：桥架的结构设计应保证足够的强度和刚度，以承受预期的负载和可能的外部冲击。

4. 安装方式：桥架的安装应符合安全规范，确保固定牢固，避免因振动或温度变化而产生位移。

5. 接地要求：金属桥架应有良好的接地措施，以防止电气干扰和确保人员安全。

6. 防火性能：在特定环境下，如地下车库、隧道等，电缆桥架应具备一定的防火性能，以满足消防安全要求。

7. 防腐处理：对于可能接触到腐蚀性物质或处于潮湿环境中的桥架，应进行适当的防腐处理，如热浸镀锌、喷涂防腐涂料等。

8. 标识与维护：电缆桥架应有清晰的标识，标明电缆类型和走向，以便于维护和管理。

9. 环境适应性：桥架设计应考虑环境因素，如温度、湿度、紫外线等，确保长期稳定运行。

10. 安全标准：所有电缆桥架的设计和制造都应遵循国家或国际的安全标准，如IEC、ISO等。

11. 质量控制：生产过程中应实施严格的质量控制措施，确保每一件产品都符合规范要求。

12. 环保要求：在设计和制造过程中，应考虑环保因素，减少对环境的影响。

随着技术的发展和行业标准的更新，电缆桥架的规范标准也在不断地完善和升级。

制造商和用户都应密切关注最新的规范动态，确保选用和使用的电缆桥架能够满足当前和未来的要求。

钢制电缆桥架工程设计规范CECS31∶91主编单位：中国工程建设标准化协会电气工程委员会批准单位：中国工程建设标准化协会批准日期：1991年12月27日第一章总则第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。

第1.0.2条本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

第1.0.3条桥架产品应经国家的桥架专业质量检测机构检测与认证。

第1.0.4条电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。

第二章桥架第一节名称定义、结构类型及品种第2.1.1条桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

第2.1.2条桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。

二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架：是由侧边与若干个横档构成的梯形部件。

四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

第2.1.3条桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。

2018电缆桥架新标准以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2150≤电缆桥架宽度＜400~ 1.5400≤电缆桥架宽度＜800~ 2800＜电缆桥架宽度~ 2.5具体内容如下：1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1.3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

2.3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

3.3型号4.4基本结构参数电缆桥架的基本结构参数见表1。

表1 单位为毫米3．5 板材厚度电缆桥架允许最小板材厚度见表2。

表2 单位为毫米4.要求4.1 正常使用条件:a) 温度－20℃～＋55℃；b）相对湿度＜95%；c）海拔高度不超过2000m。

注：特殊使用条件由供需双方约定。

4.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。

电缆桥架安装施工要求及规范1一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。

螺纹的镀层应光滑，螺栓连接件应能拧入。

电镀锌的锌层表面应光滑均匀，致密。

不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。

喷涂应平整、光滑、均匀、不起皮、无气泡水泡。

桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

图12.3.1.5.(2-1)角钢支架预埋安装图12.3.1.5.(2-２)钢支架预埋地脚螺栓安装(3)梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。

制作见图和表12．3．1．5（3）底架与门型架焊接时，焊角高度5mm。
