防空地下室建筑口部设计例析自六十年代后期开始，我国人防建设工程陆续在全国各地大规模地展开，以良好的战备效益为工程的最终目标，及时跟上时代的发展步伐。
人民防空地下室，在战争年代是用来躲避敌人的空中袭击，储存战争物资、保存战争实力的一个重要根据地；在和平年代则用于人们躲避灾难、汽车停放和物资储备。
事实上，人防工程最重要的部分在于口部的设计，因而本文分析了人民防空地下室与普通地下室的区别，阐述了人防地下室口部设计目前所存在的问题，并提出了人防地下室口部设计的设计要点和途径，针对人防地下汽车库口部采用园林式出入口设计，进行案例分析。
一、人民防空地下室与普通地下室的区别人民防空地下室（以下简称人防地下室）是人防工程的重要组成部分，是战时提供人员、车辆、物资等掩蔽的主要场所，在平时由于地下室的特殊性，也是作为防灾、减灾指挥所及避难所。
人防地下室和普通地下室有着很多相同点，这使很多人认为普通地下室就是人防地下室。
人防地下室自身所具有的特点也使部分人认为，人防地下室只能用于战时的防空袭，在平时是无法使用的。
这些观点都是错误的，现就结合人防地下室与普通地下室的相同和不同点做些说明，让人们来了解什么是人防地下室。
相同点人防地下室与普通地下室最主要相同点就是它们都是埋在地下的工程，在平时使用功能上都可以用做商场、停车场、医院、娱乐场所甚至是生产车间，它们都有相应的通风、照明、消防、给排水设施，因此从一个工程的外表和用途上是很难区分该地下工程是否是人防地下室。
不同点人防地下室由于在战时具有防备空袭和核武器、生化武器袭击的作用，因此在工程的设计、施工及设备设施上与普通地下室有着很多的区别：首先在工程的设计中普通地下室只需要按照该地下室的使用功能和荷载进行设计就可以了，它可以全埋或半埋于地下。
而防空地下室除了考虑平时使用外，还必须按照战时标准进行设计，因此在人防地下室只能是全部埋于地下的，由于战时工程所承受的荷载较大，人防地下室的顶板、外墙、底板、柱子和梁都要比普通地下室的尺寸大。
浅述防空地下室口部设计与施工常见问题摘要:结合民用建筑修建的防空地下室，是战时保护城市人民生命财产安全的重要物资基础。
近年来，随着城市建设和经济水平的发展，防空地下室数量越来越多，但由于一些设计、施工单位对人防工程口部的特点和一些特殊要求不够重视和熟悉，导致在设计和施工中常常出现一些严重问题，从而影响防空地下室的战时防护性能。
关键词：防空地下室；口部；常见问题前言防空地下室是一种有防护要求的特殊地下建筑，比一般地下工程在设计、施工方面更加复杂。
尤其是防空地下室口部，主要供战时人员、车辆等进出使用，也是易受打击的部位，它的好坏直接影响工程的防护要求。
1.出入口常见设计、施工问题及处理方法一是出入口设计不合理。
按照规范要求，甲类核6级防空地下室的独立式室外出入口不宜采用直通式。
但目前大量防空地下室设计的平时功能是作为车库使用，常存在的问题是有条件设置单向式出入口却设置成直通式，或在直坡道处设置的防护密闭门没有弯曲或转折，在战时一旦工程遭到常规武器的打击，其爆炸碎片将会破坏人防门。
因此，设计时要尽量避免直通式出入口，或将直通式坡道中心线适当弯曲或转折。
对于楼梯式的室外出入口，设计时往往忽略了楼梯的有效宽度或通道处防火门的宽度，出现梯段或防火门宽度小于人防门洞尺寸的情况。
由于战时使用的宽度只能按照三者最小尺寸计算，这可能导致不能满足战时疏散宽度要求。
二是人防门不满足安装要求。
人防门的安装空间以及门扇开启范围，在图纸和规范中已有明确规定，但是设计单位经常忽略这点，或未与设备专业衔接到位，导致人防门安装空间不足，或与各类管道冲突，导致门扇无法90°正常开启。
因此，在设计中要严格对照要求，加强各专业衔接，确保人防门安装、开启留有余地。
三是土建施工不符合要求。
当前人防门定型图集有两种可选用，分别是中国建筑标准设计研究院编制的《防空地下室防护设备选用图集（07FJ03）》，以及由总参工程兵第四设计研究院编制的《人民防空工程防护设备选用图集（RFJ01-2008）》。

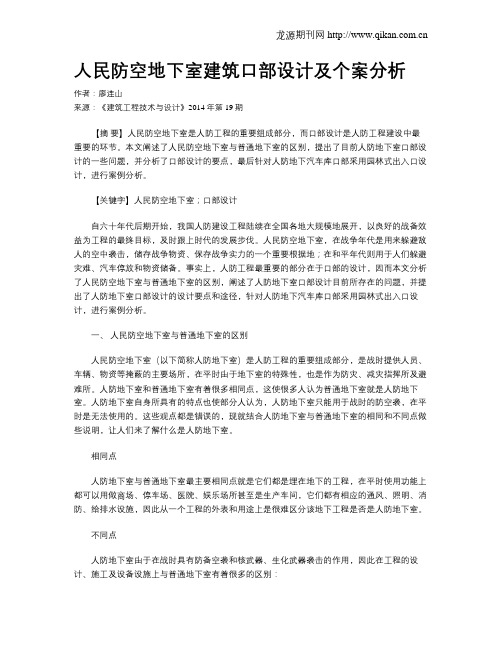

人民防空地下室建筑口部设计及个案分析作者：廖连山来源：《建筑工程技术与设计》2014年第19期【摘要】人民防空地下室是人防工程的重要组成部分，而口部设计是人防工程建设中最重要的环节。
本文阐述了人民防空地下室与普通地下室的区别，提出了目前人防地下室口部设计的一些问题，并分析了口部设计的要点，最后针对人防地下汽车库口部采用园林式出入口设计，进行案例分析。
【关键字】人民防空地下室；口部设计自六十年代后期开始，我国人防建设工程陆续在全国各地大规模地展开，以良好的战备效益为工程的最终目标，及时跟上时代的发展步伐。
人民防空地下室，在战争年代是用来躲避敌人的空中袭击，储存战争物资、保存战争实力的一个重要根据地；在和平年代则用于人们躲避灾难、汽车停放和物资储备。
事实上，人防工程最重要的部分在于口部的设计，因而本文分析了人民防空地下室与普通地下室的区别，阐述了人防地下室口部设计目前所存在的问题，并提出了人防地下室口部设计的设计要点和途径，针对人防地下汽车库口部采用园林式出入口设计，进行案例分析。
一、人民防空地下室与普通地下室的区别人民防空地下室（以下简称人防地下室）是人防工程的重要组成部分，是战时提供人员、车辆、物资等掩蔽的主要场所，在平时由于地下室的特殊性，也是作为防灾、减灾指挥所及避难所。
人防地下室和普通地下室有着很多相同点，这使很多人认为普通地下室就是人防地下室。
人防地下室自身所具有的特点也使部分人认为，人防地下室只能用于战时的防空袭，在平时是无法使用的。
这些观点都是错误的，现就结合人防地下室与普通地下室的相同和不同点做些说明，让人们来了解什么是人防地下室。
相同点人防地下室与普通地下室最主要相同点就是它们都是埋在地下的工程，在平时使用功能上都可以用做商场、停车场、医院、娱乐场所甚至是生产车间，它们都有相应的通风、照明、消防、给排水设施，因此从一个工程的外表和用途上是很难区分该地下工程是否是人防地下室。
不同点人防地下室由于在战时具有防备空袭和核武器、生化武器袭击的作用，因此在工程的设计、施工及设备设施上与普通地下室有着很多的区别：首先在工程的设计中普通地下室只需要按照该地下室的使用功能和荷载进行设计就可以了，它可以全埋或半埋于地下。

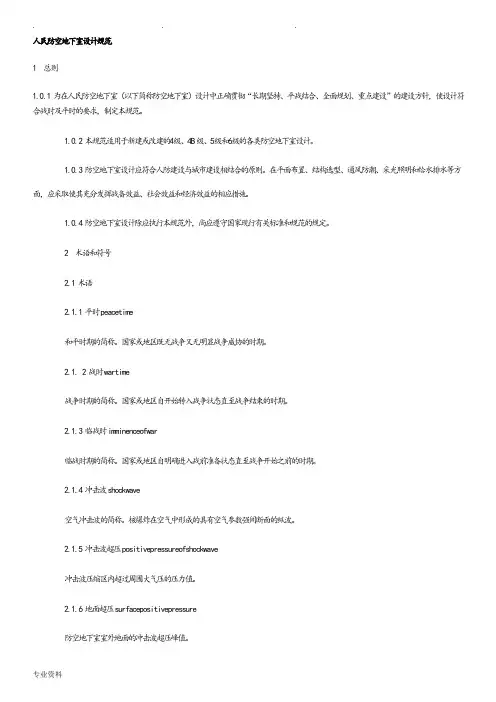

人民防空地下室设计规范1 总则1.0.1 为在人民防空地下室（以下简称防空地下室）设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针，使设计符合战时及平时的要求，制定本规范。
1.0.2 本规范适用于新建或改建的4级、4B级、5级和6级的各类防空地下室设计。
1.0.3 防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、采光照明和给水排水等方面，应采取使其充分发挥战备效益、社会效益和经济效益的相应措施。
1.0.4 防空地下室设计除应执行本规范外，尚应遵守国家现行有关标准和规范的规定。
2 术语和符号2.1 术语2.1.1 平时peacetime和平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2.1. 2 战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2.1.3 临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2.1.4 冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2.1.5 冲击波超压positivepressureofshockwave冲击波压缩区内超过周围大气压的压力值。
2.1.6 地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
2.1.7 土中压缩波compressivewaveinsoil核爆炸作用下，在土中传播并使其受到压缩的波。
2.1.8 核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。
2.1.9 主体mainpart防空地下室中，能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以内部分。
2.1.10 清洁区（密闭区）airtightspace防空地下室中能满足防毒要求的区域。
人防地下室建筑口部设计分析在我国社会经济快速发展的大背景下，建筑行业的发展也得到了很大的推动，建筑工程的质量以及设计等各个方面也都有了更高的要求。
人防地下室是国家规定公共建筑以及高层建筑必须要设计的一个建筑结构，因此，人防地下室口部的设计就成为了建筑工程建设中的重要工作内容，人防地下室建筑口部的设计也与人防地下室以及建筑工程的整体质量有着密切的关联。
本文就人防地下室建筑口部的设计进行探究，并提出若干意见，以望相关人员参考。
标签：人防地下室；建筑工程；口部设计前言：人防地下室的设计已经随着我国城市建筑的不断发展成为现代化建筑的重要内容。
我国已经出台了相关的政策来对人防地下室建筑的相关内容进行规范，现代化的建筑中人防地下室已经成为不可或缺构成部分。
故此，在建筑工程中，如何合理的设计人防地下室。
将其的作用最大程度的发挥，确保人们以及社会对于人防建设的需求的到满足，这就要求建筑项目的设计人员所充分掌握国家人防建设的相关技术规范，灵活运用当下先进的计算机技术，全方面的进行人防地下室建筑的口部设计。
一、人防地下室建筑口不得设计理念在战争年代，人防地下室是建筑工程中经常出现的一种建筑设计，其目的是为了让人们能够躲避敌军的空袭轰炸，保护军事物资以及人们安全[1]。
而在当代社会，人防地下室已经成为人们应急避险的场所。
人防地下室属于人防工事范畴，主体设计以及口部设计是人防地下室设计中的两个重要组成部分，而最为关键的还是人防地下室口部的设计。
其关键所在就是因为人防地下室要依靠口部与外界建立连接，但是由于口部存在一定的特殊性，是整个人防地下室最为薄弱的环节，往往为人防地下室建筑口部的设计带来了很大工作难度。
因此，在进行人防地下室建筑口部设计时，相关设计人员应当及时对自身的设计理念以及技术结合实际需要进行创新，将施工方案尽最大程度的进行完善，以使人防地下室的质量得到保障。
二、大多人当地下室建筑口部设计的现状在现代建筑中，人防地下室建筑是十分必要的，也是我国明确规定要进行建设的一个建筑项目，但是往往在大多数建筑项目进行人防地下室建筑口部设计时还会出现一些问题，对人防地下室的质量产生了严重的影响[2]。
人民防空地下室口部设计人民防空地下室是人防工程的重要组成部分，是战时提供人员、车辆、物资掩蔽的主要场所，在平时由于地下室的特殊性，也是作为防灾、减灾指挥所及避难所。
按照《中华人民共和国人民防空法》中“城市新建民用建筑，按照国家有关规定修建战时可用于防空的地下室”的规定，各人防重点城市在新建民用建筑时，要依照国家和当地政府的有关规定，修建防空地下室。
其建设须贯彻长期准备，重点建设，平战结合的方针，坚持与经济建设协调发展、与城市建设相结合的设计原则，并根据人防工程总体规划和当地人防部门的要求进行设计，确定其部位、规模、实用功能和要求。
人防口部是指防空地下室主体与地表面的连接部分，包括人员出入口、物资出入口，以及通风口三个部分。
每个人防主体可划分为若干防护单元（每个防护单元的面积与建筑地上层数以及战时用途有关，具体可查规范），而每个防护单元应设置不少于两个出入口（不包括防护单元之间的连通口），其中至少有一个室外阶梯式或坡道式出入口,且次出入口为主要出入口。
二等人员掩蔽所中相邻的两个防护单元，可在防护密闭门外设一个共用室外出入口。
当相邻防护单元的抗力等级不同时，共设的室外出入口应按高抗力等级设计。
人防物资库中相邻两个防护单元掩蔽面积之和大于4000m2时，可在防护密闭门外共设一个室外出入口。
当人防物资库的掩蔽面积大于4000m2时，宜设置两个室外出入口，两个室外出入口应分设在两个防护单元，并宜设置在不同方向，且尽量保持最大距离。
防空地下室室外出入口通道的出地面段，宜布置在地面建筑的防倒塌范围以外。
地面建筑的倒塌范围对于砌体结构的地面建筑可按0.5倍建筑高度确定；对于临近室外出入口的外墙，当为剪力墙结构或壁式框架结构的地面建筑，可不考虑其倒塌影响；其它钢筋混凝土结构的地面建筑的倒塌范围可按5.0m 确定。
室外出入口设计应采取防止地表水倒灌的措施。
战时作为主要出入口的室外出入口，若出入口处在地面建筑倒塌范围以外，并因平时使用需要设置口部建筑时，宜采用单层轻型建筑（系指采用轻质薄壁材料建造，且容易被冲击波吹散的建筑物）。
人民防空地下室设计规1 总则1.0.1 为在人民防空地下室（以下简称防空地下室）设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针，使设计符合战时及平时的要求，制定本规。
1.0.2 本规适用于新建或改建的4级、4B级、5级和6级的各类防空地下室设计。
1.0.3 防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、采光照明和给水排水等方面，应采取使其充分发挥战备效益、社会效益和经济效益的相应措施。
1.0.4 防空地下室设计除应执行本规外，尚应遵守国家现行有关标准和规的规定。
2 术语和符号2.1 术语2.1.1 平时peacetime和平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2.1. 2 战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2.1.3 临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2.1.4 冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2.1.5 冲击波超压positivepressureofshockwave冲击波压缩区超过周围大气压的压力值。
2.1.6 地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
2.1.7 土中压缩波compressivewaveinsoil核爆炸作用下，在土中传播并使其受到压缩的波。
2.1.8 核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。
2.1.9 主体mainpart防空地下室中，能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以部分。
2.1.10 清洁区（密闭区）airtightspace防空地下室中能满足防毒要求的区域。
关于人民防空地下室建筑口部设计的探讨摘要:人民防空地下室是人防工程的重要组成部分，它可以有效地保护人民群众的生命和财产安全。
随着国家对人防工程的重视，人民防空地下室工程的设计已成为城市楼层建筑设计的重中之重。
本文结合自身实践经验，以人防地下室的重要性及其与普通地下室的异同点为依据，主要论述平战结合的人防地下室口部设计的要点。
关键词:人民防空地下室、建筑设计、重要性、口部设计
随着国家的发展和社会的进步，人们意识到人防工程的重要性，人民防空地下室既可用于平时所需又可应对战时防袭击，来保护人民群众的生命和财产安全。
又由于城市规模不断扩大,用地随之紧张, 开发利用地下空间鼓励新建建筑修建人民防空地下室受到人
们的高度重视。
一、人民防空地下室的作用与重要性
顾名思义人民防空地下室（以下简称人防地下室），在战争年代是用于防备敌人空袭，有效地掩蔽人员、武器、物资军饷等，保存战争潜力的重要场所，是坚持城镇战斗，长期支持反侵略战争直至胜利的重要工程保障体系，而在和平时期因其自身特殊性，在发生火灾等紧急事故时，可当做人们防灾、减灾的指挥所和避难所。
由此可知人民防空地下室的主要作用就是保障人民防空的指挥、通信、掩蔽等工作所需，同时具有预定防护功能的地下室，在紧急时刻还具有储存粮食的作用。
二、人民防空地下室与普通地下室的异同点
由于人防地下室自身所具特点的重要性，许多人以为人防地下室只能用于战时的防空袭、掩蔽、储存等，在平时是无法使用的。
其实这些是错误的，一般普通的地下室不能取代人防工程作为战时防空袭的掩蔽场所。
两者有共同点：它们都是埋在地下的建筑工程，在日常生活中都可以当做大商场、停车场、娱乐场所、生产车间等，它们在建筑结构设计上都设有相应的通风、照明、消防、给排水设施，但从某个建筑工程的外表和用途上看去是非常难分辨该工程是人防地下
室还是普通地下室。
两者的不同点：由于人防地下室在战争时作为防袭击掩蔽场所，故其应具有防备空袭和核武器、生化武器袭击的作用，因此在建筑的设计、施工、验收、设备设施上与普通地下室有着很大的不同。
首先处于和平时期，战争比较少只需应对紧急疏散需要，故为了满足平时的使用功能，人防地下室还需要进行平战结合和临战前转换设计，例如战时封堵出入口、洞口等，对重要的人防工程，还必须在顶板上设置水平遮弹层以抵挡导弹、炸弹的袭击。
其次在建筑的使用功能和载荷设计上，普通地下室只需要按照其正常的使用功能和荷载进行设计就好，可以全埋或半埋于地下；而防空地下室除了要考虑平时使用外，还必须按照战时防袭击该承受的载荷和预应力进行设计，由于战时建筑所要承受的载荷较大，且上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室，因此人防地下室一
般都是全部埋于地下的工程。
此外从经济性上来说，设计人防地下室时所用的顶板、外墙、底板、柱子和梁柱都要比普通地下室的尺寸大，自身所承载的载荷比普通地下室大许多，故所需的成本也就会相应提高。
三、人防地下室建筑口部设计要点
由以上人防地下室和普通地下室重要不同可知：在设计人防地下室时要首先考虑好平时和战时的平战转换设计，这就决定了人防地下室的口部具有双重性，其口部设计是否合理，将会影响其功能是否正常发挥。
1.设计口部的位置、大小与形状
①人防地下室口部由出入口和防护设施组成。
出入口是人员和设备、物资的进出通道，通常在主体的两侧，一般都安装有防护密闭门。
同为确保出入方便和战时的可靠性，除防护单元的连通口外至少应设有两个以上出入口，而且战时使用的主要出入口应设在室外出入口，至少有一个是阶梯式或坡道式。
此外为避免战时同时炸毁出入口，故应设在不同方位而且尽可能的加大彼此之间的距离。
②口部位置的设置要考虑平时和战时双用，当做为平时的商业用途，如商场或娱乐场所时，要将口部设在主要街道和花园小区处，方便人们购物出行。
当平时用作车库时，宜沿建筑物的山墙布置口部，这样有利于地面建筑物出口使用方便受到的干扰少。
当用作战时使用时，在不影响平时使用功能的情况下尽可能单独设置战时口部，这样可以更合理的布置战时口部，避免受到干扰。
③口部的大小应根据平时和战时的功能而定，人防地下室的出入口部宽度不应小于楼梯踏步的有效宽度，在平时使用要求口部宽度较宽，设计时考虑到经济性，多采用一梯二用，平战分流法，即在同一梯间、通道内大门做平时用，临战时封堵，设小门转为战时使用。
④人防地下室的口部的形状一般多设计成阶梯式和坡道式，在平时用作车库时一般多设计为坡道式，方便汽车出入，同时也提高了地下室的利用率，使用性能也方便可行。
此外还有一种比较经济的形式就是将其设计成垂直出入口，这样的便利性是即可做平时垂直出入口升降货物又可作战争时得安全出入口，而且占地面积也少，一举两得，一石二鸟，经济又实用。
⑤此外出入口楼梯设计要按防倒塌设计，设计要从地下一层直至地面一层标高处，这样可以满足战时需求保证出入口的可靠性。
地面建筑为砖混结构时，防空地下室的室外出入口的出地面段应设置在防倒塌范围之外。
2.平战结合临战封堵设计要点
结合自身的一些工程实践，笔者认为人防地下室的设计应立足于战争时的战备效益和平常时的便利使用效益，怎样做到平时和战时的快速安稳转换是关键。
首先为了不给战时安装设备造成不能安装或安装十分困难，在施工时应准确无误的预留洞口和预埋必要的预留件，做到未雨绸缪综合审视，避免给工作带来不必要的麻烦，造成被动无助。
其次对于临战封堵是有限制要求的，例如专供平时
使用的出入口，其临战时采用的封堵措施，应满足战时的抗力、密闭等防护要求（甲类防空地下室还需满足防早期核辐射要求），并应在3天转换时限内完成。
对临战时采用预制构件封堵的平时出入口，其洞口净宽不宜大于七米，净高不宜大于3米；且在一个防护单元中不宜超过两个。
3.口部的滤毒洗消、消波设施设计要点
①在人防地下室消波系统设计中，对于胶管活门来说，它的的消波率要求较高只需在其后设计个钢制扩散箱即可，但在现行设计中已较少采用；对于悬摆式活门来说，它的消波率较低，根据余压要求一般其后必须设有扩散室。
根据要求对于那些要求防护等级较高的工程，还应提前设计活门、活门室和扩散室。
②防空地下室要设置防毒通道和密闭通道，临战前防毒通道和密闭通道内的墙面要做洗消冲洗，估通道内要设有集水坑或地漏，保证防毒通道和密闭通道附近的积水及时便利排出。
③洗消间也是不可缺少的部分，简单的洗消间一般需要单独设在防毒通道的一侧，面积不宜过大，有些人防地下室的防毒通道和简易洗消间面积设计过大，尤其大过标准规定的几倍时，往往达不到超压换气的要气。
此外，防毒通道有时也可适当的加宽与洗消间合并起来设置。
综上可知，在设计时要因地制宜结合实地情况，综合考虑平战结合的实用性、安全性、位置合理性、设计的可行性和整体实施费用等，还要考虑是否与周边的建筑相协调，是否与城市的景观有影
响。
这就需要平时多结合工程实例多实践多总结，以便有效地修建好人防地下室，形成整体的人防体系，为国家的发展和人民的安全做后备。
参考文献:
[1]邱巍；人民防空地下室设计中应注意的几个问题[j];建筑设计管理；2009年07期
[2]徐宁;人民防空地下室电气设计标准化浅谈[j];科技
风;2009年11期
[3]黄穗诚;十层以上建筑均要建防空地下室[n];广东建设
报;2010年
[4]人民防空地下室设计规范（gb50038-2005）［s］.。
