人民防空地下室设计规范关键信息项：1、设计标准与要求防护等级：＿___________________________结构安全等级：＿___________________________防水等级：＿___________________________抗震设防烈度：＿___________________________2、功能布局人员掩蔽区域面积：＿___________________________物资储备区域面积：＿___________________________设备用房设置：＿___________________________3、通风与空调系统新风量标准：＿___________________________通风方式：＿___________________________空调系统类型：＿___________________________4、给排水系统供水方式：＿___________________________排水能力：＿___________________________污水处理设施要求：＿___________________________5、电气系统供电保障等级：＿___________________________照明标准：＿___________________________通信系统配置：＿___________________________11 设计依据本协议的设计规范依据国家相关法律法规、标准规范以及批准的规划文件进行。
包括但不限于《人民防空法》、《建筑设计防火规范》等。
111 设计原则人民防空地下室的设计应遵循“长期准备、重点建设、平战结合”的方针，满足战时防空的各项防护要求，同时兼顾平时的使用功能。
112 防护要求1121 人民防空地下室应具备一定的抗核武器、常规武器爆炸冲击波和早期核辐射的能力。
防护结构应能承受规定的爆炸动荷载作用，确保在战时的安全性。

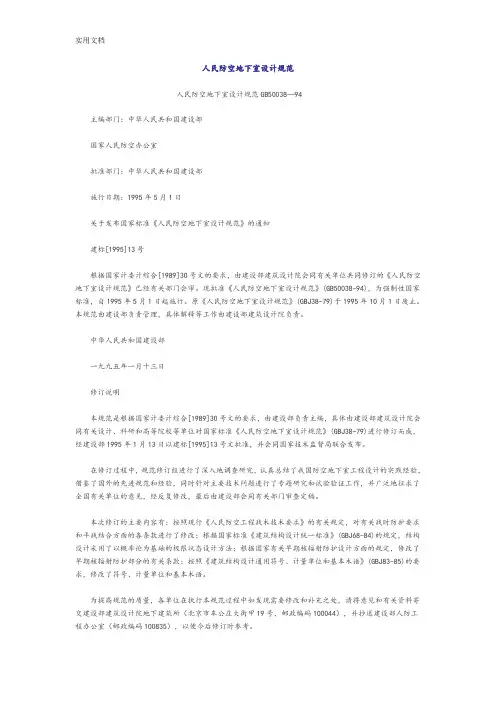

人民防空地下室设计规范人民防空地下室设计规范GB50038—94主编部门：中华人民共和国建设部国家人民防空办公室批准部门：中华人民共和国建设部施行日期：1995年5月1日关于发布国家标准《人民防空地下室设计规范》的通知建标[1995]13号根据国家计委计综合[1989]30号文的要求，由建设部建筑设计院会同有关单位共同修订的《人民防空地下室设计规范》已经有关部门会审。
现批准《人民防空地下室设计规范》(GB50038-94)，为强制性国家标准，自1995年5月1日起施行。
原《人民防空地下室设计规范》(GBJ38-79)于1995年10月1日废止。
本规范由建设部负责管理，具体解释等工作由建设部建筑设计院负责。
中华人民共和国建设部一九九五年一月十三日修订说明本规范是根据国家计委计综合[1989]30号文的要求，由建设部负责主编，具体由建设部建筑设计院会同有关设计、科研和高等院校等单位对国家标准《人民防空地下室设计规范》(GBJ38-79)进行修订而成，经建设部1995年1月13日以建标[1995]13号文批准，并会同国家技术监督局联合发布。
在修订过程中，规范修订组进行了深入地调查研究，认真总结了我国防空地下室工程设计的实践经验，借鉴了国外的先进规范和经验，同时针对主要技术问题进行了专题研究和试验验证工作，并广泛地征求了全国有关单位的意见，经反复修改，最后由建设部会同有关部门审查定稿。
本次修订的主要内容有：按照现行《人民防空工程战术技术要求》的有关规定，对有关战时防护要求和平战结合方面的各条款进行了修改；根据国家标准《建筑结构设计统一标准》(GBJ68-84)的规定，结构设计采用了以概率论为基础的极限状态设计方法；根据国家有关早期核辐射防护设计方面的规定，修改了早期核辐射防护部分的有关条款；按照《建筑结构设计通用符号、计量单位和基本术语》(GBJ83-85)的要求，修改了符号、计量单位和基本术语。
为提高规范的质量，各单位在执行本规范过程中如发现需要修改和补充之处，请将意见和有关资料寄交建设部建筑设计院地下建筑所（北京市车公庄大街甲19号，邮政编码100044），并抄送建设部人防工程办公室（邮政编码100835），以便今后修订时参考。
人民防空地下室设计规范人民防空地下室设计规范1. 前言人民防空地下室是城市防空体系的重要组成部份，为保护人民生命财产安全提供了重要的避难场所。
本文档旨在规范人民防空地下室的设计，确保其满足安全、舒适、实用等要求。
2. 总则2.1 目的：人民防空地下室的设计应满足空气防护、结构安全、设备可靠、灯光通风、卫生清洁等基本要求，确保人员在遭受战争、恐怖袭击等威胁时能够安全避难。
2.2 合用范围：合用于人民防空地下室的新建、改造和扩建工程。
2.3 引用标准：列出合用的国家标准、行业标准和规范，确保设计符合相关标准。
3. 设计指标3.1 地下室位置：选择合适的地理位置和地下室布局，确保人民防空地下室能够满足避难人员的需求。
3.2 结构设计：根据地下室的地质条件和防护要求，合理选择结构类型和材料，确保地下室的稳定性和安全性。
3.3 通风与空气净化：采用适当的通风系统和空气净化设备，提供充足的新鲜空气和去除有害气体的能力。
3.4 照明与照明应急系统：设计合理的照明系统和应急照明系统，确保地下室内能够正常照明，并在停电等突发情况下提供足够的照明。
3.5 给排水系统：设计合理的给排水系统，确保地下室内的洗手间和排水通畅，满足人员的生活需求。
3.6 无障碍设施：为人员提供无障碍进入和使用地下室的设施，确保身体有限的人士也能够顺利避难。
4. 设计要求4.1 地下室平面布局：根据防护要求和避难人员的需求，合理划分地下室的功能区域，并设计合适的布局。
4.2 防护结构设计：根据地下室的用途和地理条件，选择适当的防护结构类型和材料，并进行适当的厚度计算。
4.3 空气防护系统设计：根据地下室的容量和需求计算，确定合适的通风量，并设计相应的通风系统和空气净化设备。
4.4 照明系统设计：根据地下室的用途和布局，设计合适的照明系统，并考虑应急照明系统的需求。
4.5 给排水系统设计：根据地下室的容量和需求，设计合理的给排水系统，确保地下室内的卫生设施和排水通畅。
人民防空地下室设计规范 gb50038-2005中华人民共和国建设部编制的 GB50038-2005 人民防空地下室设计规范（下称本规范），用以标准我国城市保护居民大众安全、防空设施施工以及设计要求，依据《贯彻落实〈中华人民共和国防空法〉实施细则》（HN 88-2006）等有关法律、法规，并结合科技进步及实践经验，综合国内外有关防空地下室设计规范及技术要求，就现行城市防空地下室有关设计要求和标准作出本规范。
本规范适用于新建、扩建以及改建城市防空地下室项目的设计以及运行维护。
本规范涉及地下室设计要求，地基地面处理要求，地下室结构设计要求，地下室细部设计要求，防空地下室门窗及玻璃要求，防火、防护体系设计要求，防护性能检测要求及安全运行要求。
第一章总则第一条为了贯彻落实《中华人民共和国防空法》，标准我国城市保护居民大众安全、防空设施施工以及设计要求，制定本规范。
第二条本规范适用于由城市内公安机关主管的建设项目及民用建设项目的防空地下室设计。
第三条所有建筑项目建设过程中或其运行维护中出现的防空问题应及时加以解决，保证建筑项目的防空安全。
第二章防空地下室设计第四条地下室设计应符合建筑安全设计标准以及国家有关建筑质量质量要求，规范操作，达到预期的防护效果。
第五条在地面、地下某层以上安装防空地下室，应将地下室外围面以上一层混凝土内嵌一定厚度的钢筋网，采用现浇或预制整体配件。
第六条防空地下室应设计成牢固、抗震性能良好的特别结构。
若设有地下停车库，应按照有关规范的要求进行设计，能够满足防空功能要求。
第七条防空地下室应具有足够的安全出口，且与其它建筑物有安全楼梯通道相连。
第八条防空地下室设置的设施应根据防弹、防烟性能作出设计，保证地下室内公众在防弹、防烟及安全出口方面受到足够保护。
第九条防空地下室按照可容纳人员而得出的三类：小型、中型和大型地下室，地下室的尺度应根据规划的使用要求，按照可容纳人员的尺度设计。
第二节地基地面处理要求第十条地基处理中除采用相应技术对地基结构加固外，还应当着力保证混凝土基础制作质量，以达到设计要求。
装饰知识知识，希望对您有帮助，感谢人防地下室的设计规范导读:本文介绍在房子装饰，施工工序的一些知识事项，假如感觉很不错，欢迎评论和分享。
人防工事的一种，包含外墙、缓冲墙、防爆门、关闭墙、防备隔墙等部分构成，主要用于人民防空暂时掩体、战时防空指挥中心、通信中心、隐蔽所等；部分永备防守工事还拥有三防功能。
接下来，小编就来向大家介绍一下人防地下室的设计规范。
人防地下室的设计规范一、面积计算防空地下室建筑面积、人防有效面积、遮蔽面积的计算。
这里所称的防空地下室建筑面积，是指由防空地下室直接蒙受冲击颠簸荷载作用的构件所围成关闭空间的面积，即由防空地下室外墙、临空墙、防备密闭门（防爆波活门）门框墙、封堵墙、防备隔墙等形成的关闭空间面积。
防空地下室口外通道、竖井、楼梯、风道等均不可以计入防空地下室建筑面积。
人防有效面积是指知足人员、设施使用的面积，数值为防空地下室建筑面积与构造面积之差。
人防遮蔽面积是指供遮蔽人员、物质、车辆使用的人防有效面积。
其数值为人防有效面积减去以下各部分面积后的使用面积：（1）口部房间、防毒通道、密闭通道面积；知识知识分享装饰知识知识，希望对您有帮助，感谢（2）通风、给排水、供电、防化、通信等专业设施房间面积；3）卫生间、盥洗室、开水间等面积。
二、工程设计二、防空地下室专业队工程、人员遮蔽工程设计时，应以遮蔽面积按“规范”表的“面积标准”确立遮蔽人员或装备数目，不同意任意提升“面积标准”，以致遮蔽人员或装备数目降低，造成进出口宽度、防备设施及风水电专业设计参数偏小，知足不了战时实质需要。
人防物质库工程宜按储藏食品、物质为主，物质进出口门洞最小宽度为1.5m，对于建筑面积大于2000m防备单元的物质库主要进出口宜考虑进叉车，设计图纸上应明确车行通道，车行通道宽度应知足通行的要求。
主体设计时应按物质分类敞开式堆放设计，每个堆放段长度不宜大于15m，两个堆放区间距不宜小于800mm，物质与墙距离不宜小于700mm，与梁底距离不宜小于300mm。

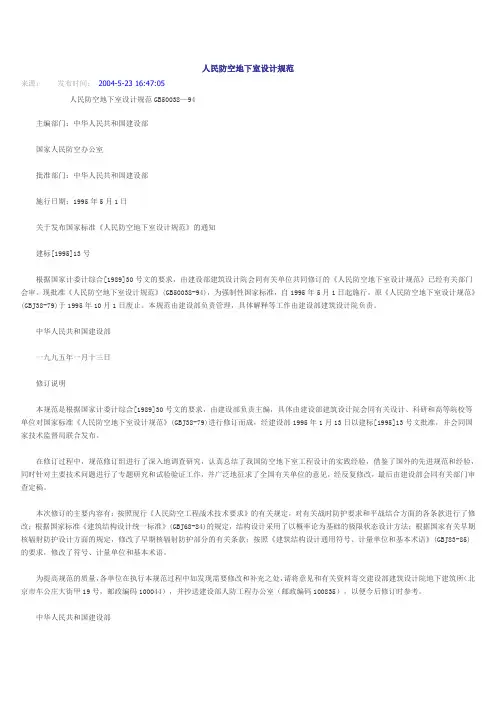

人民防空地下室设计规范来源：发布时间：2004-5-23 16:47:05人民防空地下室设计规范GB50038—94主编部门：中华人民共和国建设部国家人民防空办公室批准部门：中华人民共和国建设部施行日期：1995年5月1日关于发布国家标准《人民防空地下室设计规范》的通知建标[1995]13号根据国家计委计综合[1989]30号文的要求，由建设部建筑设计院会同有关单位共同修订的《人民防空地下室设计规范》已经有关部门会审。
现批准《人民防空地下室设计规范》(GB50038-94)，为强制性国家标准，自1995年5月1日起施行。
原《人民防空地下室设计规范》(GBJ38-79)于1995年10月1日废止。
本规范由建设部负责管理，具体解释等工作由建设部建筑设计院负责。
中华人民共和国建设部一九九五年一月十三日修订说明本规范是根据国家计委计综合[1989]30号文的要求，由建设部负责主编，具体由建设部建筑设计院会同有关设计、科研和高等院校等单位对国家标准《人民防空地下室设计规范》(GBJ38-79)进行修订而成，经建设部1995年1月13日以建标[1995]13号文批准，并会同国家技术监督局联合发布。
在修订过程中，规范修订组进行了深入地调查研究，认真总结了我国防空地下室工程设计的实践经验，借鉴了国外的先进规范和经验，同时针对主要技术问题进行了专题研究和试验验证工作，并广泛地征求了全国有关单位的意见，经反复修改，最后由建设部会同有关部门审查定稿。
本次修订的主要内容有：按照现行《人民防空工程战术技术要求》的有关规定，对有关战时防护要求和平战结合方面的各条款进行了修改；根据国家标准《建筑结构设计统一标准》(GBJ68-84)的规定，结构设计采用了以概率论为基础的极限状态设计方法；根据国家有关早期核辐射防护设计方面的规定，修改了早期核辐射防护部分的有关条款；按照《建筑结构设计通用符号、计量单位和基本术语》(GBJ83-85)的要求，修改了符号、计量单位和基本术语。
人民防空地下室设计规范1 总则1.0.1 为在人民防空地下室（以下简称防空地下室）设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针，使设计符合战时及平时的要求，制定本规范。
1.0.2 本规范适用于新建或改建的4级、4B级、5级和6级的各类防空地下室设计。
1.0.3 防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、采光照明和给水排水等方面，应采取使其充分发挥战备效益、社会效益和经济效益的相应措施。
1.0.4 防空地下室设计除应执行本规范外，尚应遵守国家现行有关标准和规范的规定。
2 术语和符号2.1 术语2.1.1 平时peacetime和平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2.1. 2 战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2.1.3 临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2.1.4 冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2.1.5 冲击波超压positivepressureofshockwave冲击波压缩区内超过周围大气压的压力值。
2.1.6 地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
2.1.7 土中压缩波compressivewaveinsoil核爆炸作用下，在土中传播并使其受到压缩的波。
2.1.8 核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。
2.1.9 主体mainpart防空地下室中，能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以内部分。
2.1.10 清洁区（密闭区）airtightspace防空地下室中能满足防毒要求的区域。
人民防空地下室设计规范GB 50038—20053 建筑3．1 一般规定3．1．1 防空地下室的位置、规模、战时及平时的用途，应根据城市的人防工程规划以及地面建筑规划，地上与地下综合考虑，统筹安排。
3．1．2 人员掩蔽工程应布置在人员居住、工作的适中位置，其服务半径不宜大于200m。
3．1．3 防空地下室距生产、储存易燃易爆物品厂房、库房的距离不应小于50m；距有害液体、重毒气体的贮罐不应小于1OOm。
注：“易燃易爆物品”系指国家标准《建筑设计防火规范》（GBJ 16）中“生产、储存的火灾危险性分类举例"中的甲乙类物品。
3．1．4 根据战时及平时的使用需要，邻近的防空地下室之间以及防空地下室与邻近的城市地下建筑之间应在一定范围内连通。
3．1．5 防空地下室的室外出入口、进风口、排风口、柴油机排烟口和通风采光窗的布置，应符合战时及平时使用要求和地面建筑规划要求.3．1．6 专供上部建筑使用的设备房间宜设置在防护密闭区之外。
穿过人防围护结构的管道应符合下列规定：1 与防空地下室无关的管道不宜穿过人防围护结构；上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室；2 穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm；3 凡进入防空地下室的管道及其穿过的人防围护结构,均应采取防护密闭措施。
注：无关管道系指防空地下室在战时及平时均不使用的管道。
3．1．7 医疗救护工程、专业队队员掩蔽部、人员掩蔽工程以及食品站、生产车间、区域供水站、电站控制室、物资库等主体有防毒要求的防空地下室设计，应根据其战时功能和防护要求划分染毒区与清洁区.其染毒区应包括下列房间、通道：1 扩散室、密闭通道、防毒通道、除尘室、滤毒室、洗消间或简易洗消间；2 医疗救护工程的分类厅及配套的急救室、抗休克室、诊察室、污物间、厕所等。
3．1．8 专业队装备掩蔽部、人防汽车库和电站发电机房等主体允许染毒的防空地下室，其主体和口部均可按染毒区设计。
人民防空地下室设计规范
根据不同的地形、地质、地理环境的不同，人民防空地下室的设计应符合相关的技术标准，分别是《建筑防空措施建设设计规范》（GB50352-2016）、防空洞穴设计技术（GB50353-2013）、人民防空地下室建设规范（JB/T10988-2013）、《高强度钢筋混凝土防空洞穴建筑设计及竣工验收规范》（GBTT30613_2004）。
设计中，应充分考虑到地下室的抗冲击性能、防火性能、防潮及其他性能指标；地下室的形态设计要经过现场勘探，确定底部的地表高程，地下室侧面凹槽和外部护墙的深度、高度；应注意地下室的内建筑布局，尤其是门窗等洒水口的高度、距离防空洞穴窗口或顶楼窗口的距离，回填土和混凝土配制比例及方法和施工技术等细节。

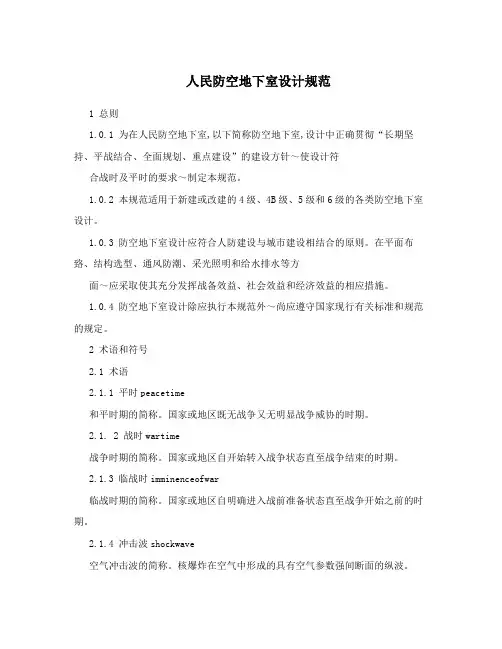

人民防空地下室设计规范1 总则1.0.1 为在人民防空地下室,以下简称防空地下室,设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针～使设计符合战时及平时的要求～制定本规范。
1.0.2 本规范适用于新建或改建的4级、4B级、5级和6级的各类防空地下室设计。
1.0.3 防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布臵、结构选型、通风防潮、采光照明和给水排水等方面～应采取使其充分发挥战备效益、社会效益和经济效益的相应措施。
1.0.4 防空地下室设计除应执行本规范外～尚应遵守国家现行有关标准和规范的规定。
2 术语和符号2.1 术语2.1.1 平时peacetime和平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2.1. 2 战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2.1.3 临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2.1.4 冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2.1.5 冲击波超压positivepressureofshockwave冲击波压缩区内超过周围大气压的压力值。
2.1.6 地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
2.1.7 土中压缩波compressivewaveinsoil核爆炸作用下～在土中传播并使其受到压缩的波。
2.1.8 核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。
2.1.9 主体mainpart防空地下室中～能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以内部分。
2.1.10 清洁区,密闭区,airtightspace防空地下室中能满足防毒要求的区域。
人民防空地下室设计规范人民防空地下室，作为保障人民生命安全和国家战略安全的重要设施，其设计规范至关重要。
在如今复杂多变的国际形势下，具备完善、科学、合理的人民防空地下室设计，是维护国家安全和人民福祉的重要举措。
人民防空地下室的设计，首先要满足其防护功能。
这意味着在战争或紧急情况下，能够有效地抵御敌方的攻击，包括常规武器、核武器和生化武器等。
为了达到这一目标，地下室的结构强度和稳定性必须经过精心计算和设计。
其墙壁、顶板和底板的厚度、材质以及配筋等，都需要依据相关的规范和标准进行严格设计。
比如，墙壁和顶板的厚度要足够承受爆炸冲击产生的压力，同时还要考虑到震动和冲击波对结构的影响。
在防护密闭方面，人民防空地下室的出入口、通风口、排烟口等部位都需要设置相应的防护密闭设施。
这些设施不仅要能够在平时保证地下室的正常使用，如通风、采光等，更要在战时能够迅速关闭，形成密闭的防护空间，阻止有害气体、放射性物质和细菌等进入地下室。
防护门、防护密闭门、防爆波活门等的选型和安装，都要符合严格的规范要求，确保其密闭性能和防护能力。
通风系统的设计也是人民防空地下室设计的关键之一。
良好的通风系统能够保证在地下室中的人员有新鲜的空气供应，排出二氧化碳和其他有害气体。
在战时，通风系统还需要具备过滤有毒有害物质的功能。
通风管道的布置要合理，避免出现死角和短路，通风设备的选型和安装要满足防护和使用要求。
同时，要考虑到通风系统在不同工况下的运行模式，如清洁通风、滤毒通风和隔绝通风等，并能够实现快速切换。
给排水系统的设计同样不容忽视。
人民防空地下室需要有可靠的水源供应，以满足人员的生活和消防用水需求。
储水箱的容量、位置和水质保障措施都要经过合理规划。
排水系统要能够迅速排出地下室内部的积水，防止水淹。
在战时，给排水管道还需要采取防护措施，避免被破坏或污染。
电气系统的设计对于人民防空地下室的正常运行和应急照明等至关重要。
要确保电力供应的可靠性，设置备用电源和应急照明系统。
人民防空地下室设计规1 总则1.0.1 为在人民防空地下室（以下简称防空地下室）设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针，使设计符合战时及平时的要求，制定本规。
1.0.2 本规适用于新建或改建的4级、4B级、5级和6级的各类防空地下室设计。
1.0.3 防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、采光照明和给水排水等方面，应采取使其充分发挥战备效益、社会效益和经济效益的相应措施。
1.0.4 防空地下室设计除应执行本规外，尚应遵守国家现行有关标准和规的规定。
2 术语和符号2.1 术语2.1.1 平时peacetime和平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2.1. 2 战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2.1.3 临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2.1.4 冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2.1.5 冲击波超压positivepressureofshockwave冲击波压缩区超过周围大气压的压力值。
2.1.6 地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
2.1.7 土中压缩波compressivewaveinsoil核爆炸作用下，在土中传播并使其受到压缩的波。
2.1.8 核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。
2.1.9 主体mainpart防空地下室中，能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以部分。
2.1.10 清洁区（密闭区）airtightspace防空地下室中能满足防毒要求的区域。
人民防空地下室设计规范标准人民防空地下室设计规范1 总则1.0.1 为在人民防空地下室（以下简称防空地下室）设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针，使设计符合战时及平时的要求，制定本规范。
1.0.2 本规范适用于新建或改建的4级、4B级、5级和6级的各类防空地下室设计。
1.0.3 防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、采光照明和给水排水等方面，应采取使其充分发挥战备效益、社会效益和经济效益的相应措施。
1.0.4 防空地下室设计除应执行本规范外，尚应遵守国家现行有关标准和规范的规定。
2 术语和符号2.1 术语2.1.1 平时peacetime和平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2.1. 2 战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2.1.3 临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2.1.4 冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2.1.5 冲击波超压positivepressureofshockwave冲击波压缩区内超过周围大气压的压力值。
2.1.6 地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
2.1.7 土中压缩波compressivewaveinsoil核爆炸作用下，在土中传播并使其受到压缩的波。
2.1.8 核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。
2.1.9 主体mainpart防空地下室中，能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以内部分。
2.1.10 清洁区（密闭区）airtightspace防空地下室中能满足防毒要求的区域。
人民防空地下室设计规范来源：发布时间：2004-5-23 16:47:05人民防空地下室设计规范GB50038—94主编部门：中华人民共和国建设部国家人民防空办公室批准部门：中华人民共和国建设部施行日期：1995年5月1日关于发布国家标准《人民防空地下室设计规范》的通知建标[1995]13号根据国家计委计综合[1989]30号文的要求，由建设部建筑设计院会同有关单位共同修订的《人民防空地下室设计规范》已经有关部门会审。
现批准《人民防空地下室设计规范》(GB50038-94)，为强制性国家标准，自1995年5月1日起施行。
原《人民防空地下室设计规范》(GBJ38-79)于1995年10月1日废止。
本规范由建设部负责管理，具体解释等工作由建设部建筑设计院负责。
中华人民共和国建设部一九九五年一月十三日修订说明本规范是根据国家计委计综合[1989]30号文的要求，由建设部负责主编，具体由建设部建筑设计院会同有关设计、科研和高等院校等单位对国家标准《人民防空地下室设计规范》(GBJ38-79)进行修订而成，经建设部1995年1月13日以建标[1995]13号文批准，并会同国家技术监督局联合发布。
在修订过程中，规范修订组进行了深入地调查研究，认真总结了我国防空地下室工程设计的实践经验，借鉴了国外的先进规范和经验，同时针对主要技术问题进行了专题研究和试验验证工作，并广泛地征求了全国有关单位的意见，经反复修改，最后由建设部会同有关部门审查定稿。
本次修订的主要内容有：按照现行《人民防空工程战术技术要求》的有关规定，对有关战时防护要求和平战结合方面的各条款进行了修改；根据国家标准《建筑结构设计统一标准》(GBJ68-84)的规定，结构设计采用了以概率论为基础的极限状态设计方法；根据国家有关早期核辐射防护设计方面的规定，修改了早期核辐射防护部分的有关条款；按照《建筑结构设计通用符号、计量单位和基本术语》(GBJ83-85)的要求，修改了符号、计量单位和基本术语。
《人民防空地下室设计规范》人民防空地下室设计规范（以下简称《规范》）是根据国家有关法律法规和技术标准，结合我国实际情况编制的，适用于城市建设规划及建设项目中人民防空地下室的设计。
一、总则《规范》的制定目的是为了保障人民群众在紧急情况下得到有效的避险保护，提高抗震、抗洪、抗风能力，减少人员伤亡和财产损失。
二、设计基准1. 人民防空地下室的设计应符合国家有关建筑设计规范、技术标准和地方法规。
2. 人民防空地下室的设计要综合考虑建筑、结构、给排水、电气、通风、防水、防腐等方面的要求。
三、设计要求1. 选址与布局（1）选址应满足交通便利，不得占用重要建筑物的地下空间和排水系统。
（2）布局要合理，容易疏散，建议设置两个以上疏散出口。
2. 建筑外观（1）人民防空地下室的建筑外观应与周围环境和谐统一。
（2）门窗等设备要牢固，采光要充足，通风要良好。
3. 建筑材料（1）墙体、屋面等主体结构应采用钢筋混凝土结构。
（2）防水材料、防腐材料应符合国家标准，并经过质量检测。
4. 结构设计（1）地下室的地基、地面、基础应经过强化处理，具有一定的防震能力。
（2）墙体、屋面、框架等结构要满足设计强度和稳定性的要求。
5. 空气处理（1）地下室的通风系统应采用防毒、防烟设计，保证空气畅通。
（2）通风系统的设计要满足人员密度和氧气浓度的要求。
6. 照明和电气设备（1）地下室的照明设备要满足照明亮度和舒适度的要求。
（2）电气设备要符合国家标准，并采取防雷、防水等措施。
7. 给水排水（1）给水排水系统应经过专业设计，满足人民防空地下室的需求。
（2）给水排水设备要有备用供应，避免供水供电中断。
8. 防火措施（1）地下室应采用防火材料，设置灭火设备，确保人员安全。
（2）防火门窗等设备要符合国家消防要求。
四、管理要求1. 设计文件的审查和备案（1）设计单位应向有关部门申请人民防空地下室设计文件的审查和备案手续。
（2）设计单位应提供真实有效的设计文件，并按时提交。
人民防空地下室设计规GB 50038-20053 建筑3．1 一般规定3．1．1 防空地下室的位置、规模、战时及平时的用途，应根据城市的人防工程规划以及地面建筑规划，地上与地下综合考虑，统筹安排。
3．1．2 人员掩蔽工程应布置在人员居住、工作的适中位置，其服务半径不宜大于200m。
3．1．3 防空地下室距生产、储存易燃易爆物品厂房、库房的距离不应小于50m；距有害液体、重毒气体的贮罐不应小于1OOm。
注：“易燃易爆物品”系指国家标准《建筑设计防火规》(GBJ 16)中“生产、储存的火灾危险性分类举例”中的甲乙类物品。
3．1．4 根据战时及平时的使用需要，邻近的防空地下室之间以及防空地下室与邻近的城市地下建筑之间应在一定围连通。
3．1．5 防空地下室的室外出入口、进风口、排风口、柴油机排烟口和通风采光窗的布置，应符合战时及平时使用要求和地面建筑规划要求。
3．1．6 专供上部建筑使用的设备房间宜设置在防护密闭区之外。
穿过人防围护结构的管道应符合下列规定：1 与防空地下室无关的管道不宜穿过人防围护结构；上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室；2 穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm；3 凡进入防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施。
注：无关管道系指防空地下室在战时及平时均不使用的管道。
3．1．7 医疗救护工程、专业队队员掩蔽部、人员掩蔽工程以及食品站、生产车间、区域供水站、电站控制室、物资库等主体有防毒要求的防空地下室设计，应根据其战时功能和防护要求划分染毒区与清洁区。
其染毒区应包括下列房间、通道：1 扩散室、密闭通道、防毒通道、除尘室、滤毒室、洗消间或简易洗消间；2 医疗救护工程的分类厅及配套的急救室、抗休克室、诊察室、污物间、厕所等。
3．1．8 专业队装备掩蔽部、人防汽车库和电站发电机房等主体允许染毒的防空地下室，其主体和口部均可按染毒区设计。
3．1．9 防空地下室设计应满足战时的防护和使用要求，平战结合的防空地下室还应满足平时的使用要求。
对于平战结合的乙类防空地下室和核5级、核6级、核6B级的甲类防空地下室设计，当其平时使用要求与战时防护要求不一致时，设计中可采取防护功能平战转换措施。
采用的转换措施应符合本规第3．7节的规定，且其临战时的转换工作量应与城市的战略地位相协调，并符合当地战时的人力、物力条件。
3．1．10 医疗救护工程、专业队队员掩蔽部、人员掩蔽工程和食品站、生产车间、区域供水站、柴油电站、物资库、警报站等战时室有人员停留的防空地下室，其顶板、临空墙等应满足最小防护厚度的要求；战时室有人员停留的甲类防空地下室还应满足防早期核辐射的相关要求。
甲类防空地下室的室早期核辐射剂量设计限值(以下简称剂量限值)应按表3．1．10确定。
6 给水、排水6．1 一般规定6．1．1 防空地下室上部建筑的管道穿过人防围护结构时，应符合本规第3．1．6条的规定。
6．1．2 穿过人防围护结构的给水引入管、排水出户管、通气管、供油管的防护密闭措施应符合下列要求：1 符合以下条件之一的管道，在其穿墙(穿板)处应设置刚性防水套管：1)管径不大于DN150mm的管道穿过防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时；2)管径不大于DN150mm的管道穿过乙类防空地下室临空墙或穿过核5级、核6级和核6B 级的甲类防空地下室临空墙时。
2 符合以下条件之一的管道，在其穿墙(穿板)处应设置外侧加防护挡板的刚性防水套管：1)管径大于DN150mm的管道穿过人防围护结构时；2)管径不大于DN150mm的管道穿过核4级、核4B级的甲类防空地下室临空墙时。
3 不满足最小防护厚度要求的顶板，应在其上面覆土，覆土的厚度不应小于最小防护厚度与顶板防护厚度之差的1.4倍。
3．2．3 对于顶板防护厚度不满足本规表3．2．2—1要求的核4级、核4B级和核5级的甲类防空地下室，若其上方设有管道层(或普通地下室)，且符合下列各项要求时，其顶板上面可不覆土：1 管道层(或普通地下室)的外墙，战时没有门窗等孔口；2 管道层(或普通地下室)的顶板厚度与防空地下室顶板防护厚度之和不小于最小防护厚度。
当管道层(或普通地下室)的顶板为空心楼板时，应以折算成实心板的厚度计算；3 当管道层(或普通地下室)的顶板高出室外地平面时，其高出室外地平面的外墙折算厚度与防空地下室顶板防护厚度之和不小于顶板最小防护厚度。
高出室外地平面的外墙折算厚度等于外墙的厚度乘以材料换算系数(材料换算系数：对混凝土、钢筋混凝土和石砌体可取1.0；对实心砖砌体可取0.7；对空心砖砌体可取0.4)。
3．2．4 战时室有人员停留的顶板底面不高于室外地平面(即全埋式)的防空地下室，其外墙顶部应采用钢筋混凝土。
乙类防空地下室外墙顶部的最小防护距离t s(图3．2．4)不应小于250mm；甲类防空地下室外墙顶部的最小防护距离t s不应小于表3．2．2—1的最小防护厚度值。
3．2．7 相邻抗爆单元之间应设置抗爆隔墙。
两相邻抗爆单元之间应至少设置一个连通口。
在连通口处抗爆隔墙的一侧应设置抗爆挡墙(图3．2．7)。
不影响平时使用的抗爆隔墙，宜采用厚度不小于120mm的现浇钢筋混凝土墙或厚度不小于250mm的现浇混凝土墙。
不利于平时使用的抗爆隔墙和抗爆挡墙均可在临战时构筑。
3．2．13 在染毒区与清洁区之间应设置整体浇筑的钢筋混凝土密闭隔墙，其厚度不应小于200mm，并应在染毒区一侧墙面用水泥砂浆抹光。
当密闭隔墙上有管道穿过时，应采取密闭措施。
在密闭隔墙上开设门洞时，应设置密闭门。
3．2．14 防空专业队工程中的队员掩蔽部宜与装备掩蔽部相邻布置，队员掩蔽部与装备掩蔽部之间应设置连通口，且连通口处宜设置洗消间。
3．2．15 顶板底面高出室外地平面的防空地下室必须符合下列规定。
1 上部建筑为钢筋混凝土结构的甲类防空地下室，其顶板底面不得高出室外地平面；上部建筑为砌体结构的甲类防空地下室，其顶板底面可高出室外地平面，但必须符合下列规定：1)当地具有取土条件的核5级甲类防空地下室，其顶板底面高出室外地平面的高度不得大于0.50m，并应在临战时按下述要求在高出室外地平面的外墙外侧覆土，覆土的断面应为梯形，其上部水平段的宽度不得小于1.Om，高度不得低于防空地下室顶板的上表面，其水平段外侧为斜坡，其坡度不得大于1:3(高:宽)；2)核6级、核6B级的甲类防空地下室，其顶板底面高出室外地平面的高度不得大于1.00m，且其高出室外地平面的外墙必须满足战时防常规武器爆炸、防核武器爆炸、密闭和墙体防护厚度等各项防护要求；2 乙类防空地下室的顶板底面高出室外地平面的高度不得大于该地下室净高的1／2，且其高出室外地平面的外墙必须满足战时防常规武器爆炸、密闭和墙体防护厚度等各项防护要求。
3．7 防护功能平战转换3．7．1 防护功能平战转换措施仅适用于符合本规第3．1．9条规定的平战结合防空地下室采用，并应符合下列各项规定：1 采用的转换措施应能满足战时的各项防护要求，并应在规定的转换时限完成；2 平战转换设计应符合本规第4．12节的有关规定；3 当转换措施中采用预制构件时，应在设计中注明：预埋件、预留孔(槽)等应在工程施工中一次就位，预制构件应与工程施工同步做好，并应设置构件的存放位置；4 平战转换设计应与工程设计同步完成。
3．7．2 平战结合的防空地下室中，下列各项应在工程施工、安装时一次完成：——现浇的钢筋混凝土和混凝土结构、构件；——战时使用的及平战两用的出入口、连通口的防护密闭门、密闭门；——战时使用的及平战两用的通风口防护设施；——战时使用的给水引入管、排水出户管和防爆波地漏。
3．7．3 对防护单元隔墙上开设的平时通行口以及平时通风管穿墙孔，所采用的封堵措施应满足战时的抗力、密闭等防护要求，并应在15天转换时限完成。
对于临战时采用预制构件封堵的平时通行口，其洞口净宽不宜大于7.00m，净高不宜大于3.00m；且其净宽之和不宜大于应建防护单元隔墙总长度的1／2。
3．7．4 因平时使用的需要，在防空地下室顶板上或在多层防空地下室中的防护密闭楼板上开设的采光窗、平时风管穿板孔和设备吊装口，其净宽不宜大于3.00m，净长不宜大于6.00m，且在一个防护单元中合计不宜超过2个。
在顶板上或在防护密闭楼板上采用的封堵措施应满足战时的抗力、密闭等防护要求。
在顶板上采用的封堵措施应在3天转换时限完成；在防护密闭楼板上采用的封堵措施应在15天转换时限完成。
专供平时使用的楼梯、自动扶梯以及净宽大于3m的穿板孔，宜将其设置在防护密闭区之外。
3．7．5 专供平时使用的出入口，其临战时采用的封堵措施，应满足战时的抗力、密闭等防护要求(甲类防空地下室还需满足防早期核辐射要求)，并应在3天转换时限完成。
对临战时采用预制构件封堵的平时出入口，其洞口净宽不宜大于7.00m，净高不宜大于3.00m；且在一个防护单元中不宜超过2个。
3．7．8 根据平时使用需要设置的通风采光窗，其临战时的转换工作量应符合本规第3．1．9条的相关规定。
通风采光窗的窗孔尺寸，应根据防空地下室的结构类型、平时的使用要求以及建筑物四周的环境条件等因素综合分析确定。
承受战时动荷载的墙面，其窗孔的宽度不宜大于墙面宽度(指轴线之间距离)的1／3。
窗井应采取相应的防雨和防地表水倒灌等措施。
3．7．9 通风采光窗的临战封堵措施，应满足战时的抗力、密闭等防护要求(甲类防空地下室还需满足防早期核辐射要求)。
其临战时的封堵方式，设置窗井的可采用全填土式或半填土式；高出室外地平面的可采用挡板式(图3．7．9)。
3．8 防水3．8．1 防空地下室设计应做好室外地面的排水处理，避免在上部地面建筑周围积水。
3．8．2 防空地下室的防水设计不应低于《地下工程防水技术规》(GB 50108)规定的防水等级的二级标准。
3．8．3 上部建筑围的防空地下室顶板应采用防水混凝土，当有条件时宜附加一种柔性防水层。
3．9 部装修3．9．2 室装修应选用防火、防潮的材料，并满足防腐、抗震、环保及其它特殊功能的要求。
平战结合的防空地下室，其部装修应符合国家有关建筑部装修设计防火规的规定。
3．9．3 防空地下室的顶板不应抹灰。
平时设置吊顶时，应采用轻质、坚固的龙骨，吊顶饰面材料应方便拆卸。
密闭通道、防毒通道、洗消间、简易洗消间、滤毒室、扩散室等战时易染毒的房间、通道，其墙面、顶面、地面均应平整光洁，易于清洗。
3．9．4 设置地漏的房间和通道，其地面坡度不应小于0.5％，坡向地漏，且其地面应比相连的无地漏房间(或通道)的地面低20mm。
