悬臂法施工

第42卷第35期

• 188 • 2016年12月山西建筑

SHANXI ARCHITECTUREVol. 42 No. 35

Dec. 2016

文章编号：1009-6825 (2016) 35-0188-03

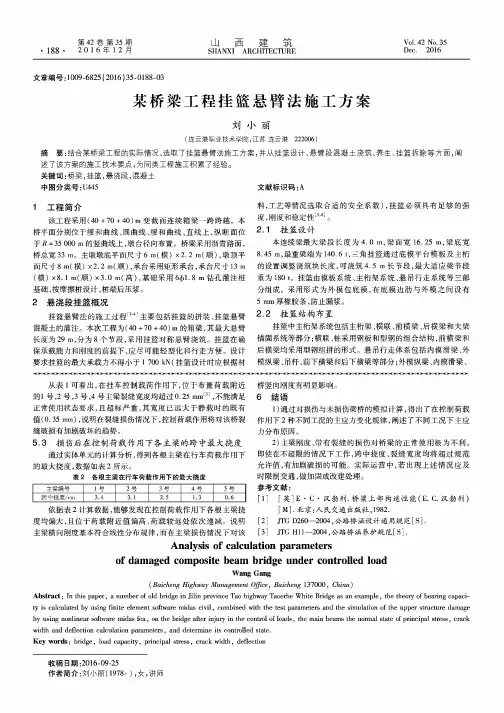

某桥梁工程挂篮悬臂法施工方案

刘小丽

(连云港职业技术学院，江苏连云港222〇〇6)

摘要:结合某桥梁工程的实际情况，选取了挂篮悬臂法施工方案,并从挂篮设计、悬臂段混凝土浇筑、养生、挂篮拆除等方面，阐

述了该方案的施工技术要点，为同类工程施工积累了经验。

关键词:桥梁，挂篮，悬浇段，混凝土

中图分类号:U445

1工程简介

该工程采用(40 +70 +40) m变截面连续箱梁一跨跨越。本

桥平面分别位于缓和曲线、圆曲线、缓和曲线、直线上，纵断面位

于=35 000 m的竖曲线上，墩台径向布置。桥梁采用沥青路面，

桥总宽33 m。主墩墩底平面尺寸6 m(横）X 2.2 m(顺），墩顶平

面尺寸8 m(横）X2.2 m(顺），承台采用矩形承台，承台尺寸13 m

(横）X8.1 m(顺）X3.0 m(高），基础采用6(|>1.8 m钻孔灌注桩

基础，按摩擦桩设计，桩端后压浆。

2悬浇段挂篮概况

挂篮悬臂法的施工过程[1_4]主要包括挂篮的拼装、挂篮悬臂

混凝土的灌注。本次工程为(40 +70 +40)m的箱梁，其最大悬臂

长度为29 m,分为8个节段，采用挂篮对称悬臂浇筑。挂篮在确

保承载能力和刚度的前提下,应尽可能轻型化和行走方便。设计

要求挂篮的最大承载力不得小于1 700 kN(挂篮设计时应根据材

从表1可看出，在挂车控制载荷作用下，位于布置荷载附近

的1号,2号,3号,4号主梁裂缝宽度均超过0.25 mm[3]，不能满足

正常使用状态要求，且超标严重，其宽度已远大于静载时的既有

值(0.35 mm)，说明在裂缝损伤情况下，控制荷载作用将对该桥裂

缝破损有加剧破坏的趋势。

5. 3损伤后在控制荷载作用下各主梁的跨中最大挠度

挂篮悬臂浇筑法施工技术图文详解

一、挂篮的介绍

大跨径的预应力混凝土连续梁广泛采用挂篮进行悬臂浇筑施工。所谓挂篮施工，是指浇筑悬臂梁桥时，采用吊篮方法，就地分段悬臂作业。它不需要 架设支架和不使用大型吊机。挂篮施工较其他方法，具有结构轻、拼制简单方便、无压重等优点。

（一）挂篮构造

挂篮是一个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，压浆等作业。完成一个节段的循环后，挂篮即可前移并固定，进行下一节段的悬灌，如此循环直至悬臂灌注完成。

（二）挂篮施工的主要工作内容

用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施工边跨及中跨合拢。

（三）挂篮分类

一般桁架式挂篮可分为 三角挂篮 、 菱形挂篮 、 弓弦式挂篮 、 平弦无平衡重式挂篮 四种；（32+48+32）m连续梁选用三角挂篮，其优点在于结构简单、自重轻、受力明确、稳定性好、变形性小。 三角挂篮

菱形挂篮

弓弦式挂篮

（四）三角挂篮的构造

三角挂篮由 ①主桁架系统、②走行系统、③锚固系统、④吊挂系统、⑤工作平台系统、⑥模板系统六大部分组成。

① 主桁架系统 ：主要由三角形主桁架及前上横梁组成，其杆件均为型钢焊接而成。

② 走行系统 ：主要由导链、走行轨道、内模及外模走行梁、前滑座、后钩座等组成。

③ 锚固系统 ：分为主桁架的锚固和平台系统的锚固两部分，主桁架用φ32精扎螺纹钢筋锚固在箱梁上。平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。

④ 吊挂系统 ：主要由精轧螺纹吊杆、吊带、小型分配梁、调节千斤顶等组成。用以支撑平台系统，将其荷载传递给主承重系统，并通过操作千斤顶调节吊杆螺帽，以调节平台标高。 ⑤ 工作平台系统 ：主要由前下横梁、后下横梁、底模花架等组成。

⑥ 模板系统 ：由内模、侧模、底模组成。

第1篇

一、悬臂浇筑法施工工程概述

悬臂浇筑法施工工程是指利用挂篮等设备，在已经张拉锚固并与墩身连成整体的梁段上，逐段浇筑混凝土，形成连续梁的施工方法。该方法适用于预应力混凝土变截面连续梁桥、连续刚构桥、T型刚构桥等桥梁工程。

二、悬臂浇筑法施工工程过程

1. 挂篮设计与组装

根据桥梁结构特点和施工要求，设计合适的挂篮结构。挂篮组装完成后，进行全面检查，确保安装质量。同时，按设计荷载进行载重试验，消除非弹性变形。

2. 浇筑段落

悬浇梁体一般分为四大部分浇筑：

（1）墩顶梁段（0号块）：在墩顶托架或膺架上浇筑，并实施墩梁临时固结。

（2）墩顶梁段（0号块）两侧对称悬浇梁段：在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段。

（3）边孔支架现浇梁段：在支架上浇筑边跨主梁合龙段。

（4）主梁跨中合龙段：最后浇筑中跨合龙段，形成连续梁体系。

3. 悬浇顺序及要求

（1）在墩顶托架或膺架浇筑0号段并实施墩梁临时固结。

（2）在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段。

（3）在支架上浇筑边跨主梁合龙段。

（4）最后浇筑中跨合龙段，形成连续梁体系。

4. 张拉及合龙

（1）顶板、腹板纵向预应力筋的张拉顺序一般为上下、左右对称张拉，设计有要求时按设计要求施做。

（2）预应力混凝土连续梁合龙顺序一般是先边跨、后次跨、再中跨。 三、悬臂浇筑法施工工程特点

1. 施工速度快：悬臂浇筑法施工过程中，可同步进行梁体施工，提高施工效率。

2. 结构安全：采用预应力混凝土结构，梁体具有较好的抗裂性能和承载能力。

3. 质量可靠：施工过程中，严格控制施工质量，确保桥梁结构安全可靠。

4. 适用范围广：适用于各种预应力混凝土桥梁工程，尤其适用于大跨径、复杂地质条件的桥梁施工。

5. 施工环境友好：悬臂浇筑法施工过程中，对周边环境影响较小，有利于环境保护。

总之，悬臂浇筑法施工工程具有施工速度快、结构安全、质量可靠等优点，在桥梁工程中得到广泛应用。随着我国桥梁建设事业的不断发展，悬臂浇筑法施工技术将得到进一步优化和完善。

悬臂浇筑法施⼯

悬臂浇筑法施⼯（挂篮施⼯）

悬臂施⼯法是在桥墩两侧对称逐段就地浇筑混凝⼟，待混凝⼟达到⼀定强度后，张拉预应⼒筋，移动机具、模板继续施⼯。预应⼒混凝⼟连续梁桥采⽤悬臂施⼯的⽅法需在施⼯中进⾏体系转换，即在悬臂施⼯时，结构的受⼒状态呈T

形刚构，悬臂梁，待施⼯合拢后形成连续梁。因此，在桥梁设计中在考虑施⼯过程的应⼒状态；要考虑由于体系转换及其他因素引起结构的次内⼒。内时为使施⼯受⼒与运营状态结构的受⼒尽量吻合，通常⽤悬臂施⼯的连续梁桥选取变截⾯梁。预应⼒混凝⼟连续梁桥在悬臂施⼯时，由于墩梁铰接⽽不能承受弯矩，因此，施⼯时要采取措施临时将墩、梁固结。待悬臂施⼯⾄少⼀端合拢后恢复原结构状态，这是连续梁采⽤悬臂施⼯法的⼀个特点。

悬臂施⼯法不需⼤量施⼯⽀架和临时设备，不影响桥下通航、通车，施⼯不受季节，河道⽔位的影响，并能⼤跨径桥上采⽤，因此得到⼴泛的使⽤。悬臂浇筑的施⼯⽅法是⼤跨连续梁桥的主要施⼯⽅法。1、0#梁段施⼯

0#梁段施⼯，⾸先通过预埋在主墩墩⾝⾥的特制点板，⽤“N”型万能杆件拼组桁架式扇形托架，四⽚主桁联结形式桁架式结构，其上铺设两层型钢垫梁。⽀架预压采⽤液压千⽄顶施加集中⼒进⾏等效预压，以消除⽀架的⾮弹性变形，然后⽴模、浇筑0#。0#梁段外模采⽤⼤块钢模板，以确保梁体的外观质量。

2、挂篮悬臂施⼯

0#梁段施⼯完成后，在其上部拼装挂篮，悬臂对称逐段浇筑各标准段。其⼯艺流程如下：挂篮是悬臂浇筑法施⼯的主要设备，它可没轨道⾛⾏，⽀承在已完成的梁段上，⽤以进⾏下⼀个梁段的施⼯。

（1）挂篮的结构形式：

菱形挂篮由菱形桁架，悬吊系统、锚固系统、底模平⾯、内外模板及⾛⾏系统组成。

（2）主要特点

①菱形挂篮外形美观，结构简单，杆件受⼒明确。②作业⾯宽阔，便于钢筋及预应⼒管道安装，能加快施⼯速度，缩短梁段施⼯循环周期。根据其它箱梁使

⽤情况，梁段最短施⼯周期5.2天，平均6-8天。③利⽤桁架前后⽀座，使桁架在轨道上⾛⾏，⽆需平衡重，操作⽅便，移动灵活、平衡，外模，底模随桁架⼀次到位。挂篮移动时间短，⼀般只需2-4⼩时即可就位。④挂篮⾃重轻，利⽤系数⾼，是⽬前我国利⽤系数最⾼的挂篮。⑤挂篮刚度⼤，弹性变形⼩，⽴模时只需⼀次调整标⾼，灌注混凝⼟过程中不需再调整。⑥挂篮使⽤材料均为常⽤材料，加⼯制造简单，⼀般桥梁⼯地均可现场加⼯。
