接地电阻测试仪的使用方法

接地电阻测试仪使用方法

(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

接地电阻测试仪的操作要领

(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0。1档位。

(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。

(5)如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。

(6)当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手柄，手柄额定转速为120转／分。严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。

柏兰登照明有限公司

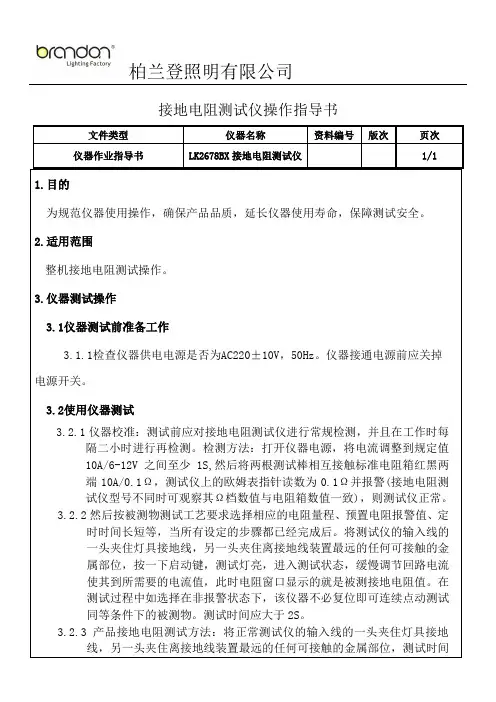

接地电阻测试仪操作指导书

1.目的

为规范仪器使用操作，确保产品品质，延长仪器使用寿命，保障测试安全。

2.适用范围

整机接地电阻测试操作。

3.仪器测试操作

3.1仪器测试前准备工作

3.1.1检查仪器供电电源是否为AC220±10V，50Hz。仪器接通电源前应关掉电源开关。

3.2使用仪器测试

3.2.1仪器校准：测试前应对接地电阻测试仪进行常规检测，并且在工作时每隔二小时进行再检测。检测方法：打开仪器电源，将电流调整到规定值10A/6-12V之间至少1S,然后将两根测试棒相互接触标准电阻箱红黑两端10A/0.1Ω，测试仪上的欧姆表指针读数为0.1Ω并报警(接地电阻测试仪型号不同时可观察其Ω档数值与电阻箱数值一致)，则测试仪正常。

3.2.2然后按被测物测试工艺要求选择相应的电阻量程、预置电阻报警值、定时时间长短等，当所有设定的步骤都已经完成后。将测试仪的输入线的一头夹住灯具接地线，另一头夹住离接地线装置最远的任何可接触的金属部位，按一下启动键，测试灯亮，进入测试状态，缓慢调节回路电流使其到所需要的电流值，此时电阻窗口显示的就是被测接地电阻值。在测试过程中如选择在非报警状态下，该仪器不必复位即可连续点动测试同等条件下的被测物。测试时间应大于2S。

3.2.3产品接地电阻测试方法：将正常测试仪的输入线的一头夹住灯具接地线，另一头夹住离接地线装置最远的任何可接触的金属部位，测试时间文件类型 仪器名称 资料编号 版次 页次

仪器作业指导书 LK2678BX接地电阻测试仪 1/1 柏兰登照明有限公司

大于2秒，欧姆表的指针读数小于0.5Ω时，产品测试合格。若发现有不合格产品则将该产品贴上不合格标识，放入不合格箱内。

3.3仪器测试结束

3.3.1仪器测试结束应关闭电源。整理测试仪器和工作台，做好6S工作。

3.4.仪器使用注意事项

3.4.1仪器工作环境：相对湿度≤75%RH，温度0～40℃

1

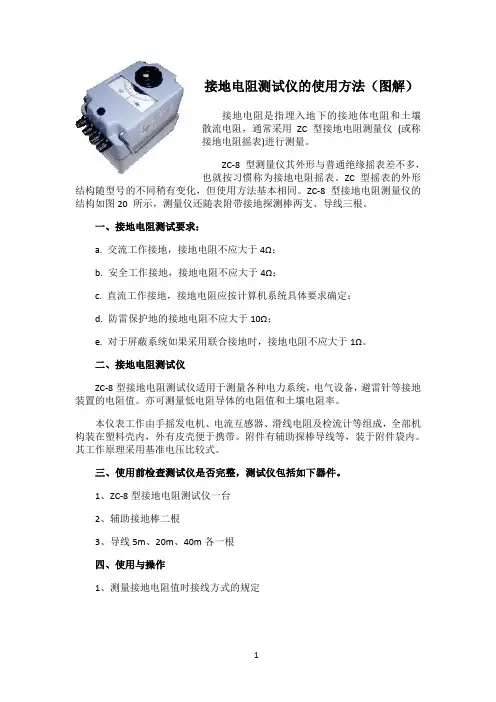

接地电阻测试仪的使用方法（图解）

接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。

ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。

一、接地电阻测试要求：

a. 交流工作接地，接地电阻不应大于4Ω；

b. 安全工作接地，接地电阻不应大于4Ω；

c. 直流工作接地，接地电阻应按计算机系统具体要求确定；

d. 防雷保护地的接地电阻不应大于10Ω；

e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪

ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。

三、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台

2、辅助接地棒二根

3、导线5m、20m、40m各一根

四、使用与操作

1、测量接地电阻值时接线方式的规定 2 仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m

1.1测量大于等于1Ω接地电阻时接线图见图1

将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图2

1.2测量小于1Ω接地电阻时接线图

将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

接地电阻测试仪使用方法

1.准备工作

在使用接地电阻测试仪之前，需要做好以下准备工作：

-确保测试仪的电源充足，并连接正确的电源电压。

-检查测试仪的各个部件是否完好，并清理测试仪的接地电极。

-检查测试仪的测试线缆是否完好，并确保连接正确。

2.连接测试仪

将测试仪的测试线缆逐一连接至接地系统的相关位置。接地系统通常包括接地杆、接地网、接地扁铜等，测试仪需要连接至这些接地系统的各个部位进行测试。

3.设置测试参数

在接地电阻测试仪上设置测试参数，通常包括测试电流、测试范围和测试时间等。根据实际情况选择合适的参数，并确保测试参数的设置正确。

4.进行测试

将测试电流通过接地系统，并根据设置的测试时间进行测试。测试过程中，接地电阻测试仪会测量通过接地系统的电流和电压，并计算得出接地电阻的数值。

5.记录测试结果 测试完成后，将测试结果记录下来，并与相关标准进行对比。根据相关标准的要求，判断接地系统的质量是否符合要求。如果接地电阻超出了标准范围，需要进行相应的维修或改进工作。

6.维护保养

使用接地电阻测试仪后，需要对测试仪进行适当的维护保养，以确保测试仪的正常运行。维护保养包括清洁测试仪的外部壳体、检查测试线缆和接地电极的连接是否正常等。

以上就是接地电阻测试仪的使用方法。接地电阻测试仪是一种简便实用的测量设备，在建筑、电力、通讯等领域都有广泛的应用。通过合理使用和正确操作接地电阻测试仪，可以确保接地系统的质量和安全性。同时，在使用过程中需要遵守相关安全规范，以保护自身和设备的安全。
