接地电阻测试仪使用方法

接地电阻测试仪是一种用于测量接地系统接地电阻的仪器，它在电力系统的安全性和可靠性方面起着至关重要的作用。正确地使用接地电阻测试仪对于确保电力系统的接地性能至关重要。下面将详细介绍接地电阻测试仪的使用方法，以便用户正确、安全地操作。

1. 准备工作。

在使用接地电阻测试仪之前，首先要进行一些准备工作。确保测试仪器处于良好的工作状态，电池电量充足，连接线路完好无损。同时，还要对测试仪器进行外观检查，确保外壳无损，显示屏清晰可见，按钮和旋钮灵活可操作。另外，还需要准备好测试地点的相关资料和安全防护用具，以确保测试过程安全可靠。

2. 测量步骤。

接地电阻测试仪的测量步骤一般包括以下几个步骤，连接测试线、设置测试参数、进行测试、记录测试结果、分析和处理数据。首先，将测试线正确连接到被测接地系统的接地极上，确保连接牢固可靠。然后，根据实际情况设置测试仪器的相关参数，如测试电流、测试方式等。接着，进行测试操作，观察测试仪器的显示结果，记录测试数值。最后，根据测试结果进行数据分析，并根据需要对接地系统进行处理和改进。

3. 注意事项。

在使用接地电阻测试仪时，需要注意一些事项，以确保测试过程的准确性和安全性。首先，要选择合适的测试时间和天气条件，避免在恶劣天气条件下进行测试，以免影响测试结果。其次，要注意测试仪器的使用环境，避免在潮湿、多尘、易爆炸等危险环境下使用测试仪器。另外，还要注意测试线路的安全性，避免测试线路与其他电气设备或电源线路发生干扰或短路。最后，在测试过程中要严格遵守相关安全操作规程，确保测试人员和周围人员的人身安全。 4. 维护保养。

接地电阻测试仪作为一种精密仪器，需要定期进行维护保养，以确保其正常的工作状态。在日常使用中，要及时清洁测试仪器的外壳和显示屏，避免灰尘和杂物堆积影响测试结果。另外，要定期对测试仪器进行校准和检测，确保测试结果的准确性和可靠性。同时，还要注意测试仪器的防护，避免碰撞和摔落，确保测试仪器的正常使用寿命。

5. 结语。

接地电阻测试仪的正确使用对于确保电力系统的安全性和可靠性至关重要。只有严格按照使用方法进行操作，并注意相关事项和维护保养，才能保证测试结果的准确性和可靠性。希望本文介绍的接地电阻测试仪使用方法能够对用户在实际操作中有所帮助，确保电力系统的安全运行。

合集下载

接地电阻测试仪使用方法讲解

接地电阻测试仪使用方法讲解

接地电阻测试仪使用方法讲解

地阻仪是一种手持式的接地测量仪。仪器配备有测试所必需的附件。仪表配有两个钳口：电压钳和电流钳。电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。

1 测试方法如下：

(1)、在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)、P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)、C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2接地电阻测试仪设置的技术要求

(1) 、接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作

(2) 、每个接线头的接线柱都必须接触良好，连接牢固。

(3) 、两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直、线将两插针连接，待测接地体应基本在这一直线上。

(4) 、不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。 (5) 、如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6) 、两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7) 、雨后连续7个晴天后才能进行接地电阻的测试。

(8) 、待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3接地电阻测试仪的操作要领

(1)、测试仪设置符合规范后才开始接地电阻值的测量。

(2)、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)、缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。

接地电阻测试仪的使用方法(图解)

接地电阻测试仪的使用方法(图解)

1

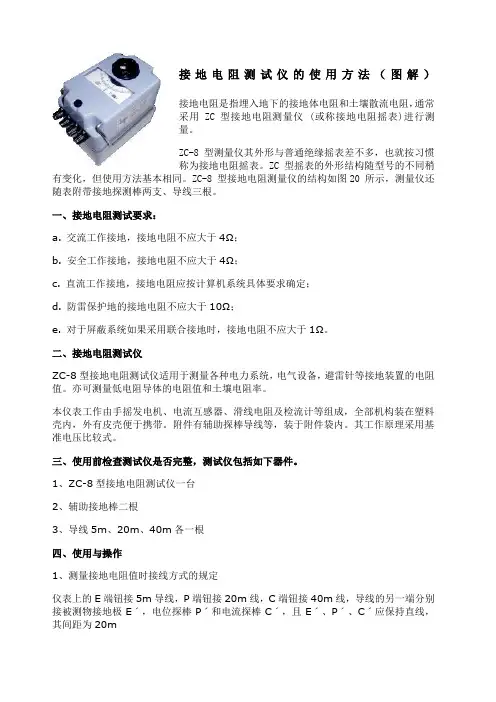

接地电阻测试仪的使用方法（图解）

接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。

ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。

一、接地电阻测试要求：

a. 交流工作接地，接地电阻不应大于4Ω；

b. 安全工作接地，接地电阻不应大于4Ω；

c. 直流工作接地，接地电阻应按计算机系统具体要求确定；

d. 防雷保护地的接地电阻不应大于10Ω；

e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪

ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。

三、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台

2、辅助接地棒二根

3、导线5m、20m、40m各一根

四、使用与操作

1、测量接地电阻值时接线方式的规定 2 仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m

1.1测量大于等于1Ω接地电阻时接线图见图1

将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图2

1.2测量小于1Ω接地电阻时接线图

将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

接地电阻测试仪的使用方法图解

接地电阻测试仪的使用方法图解

接地电阻测试仪的使用方法（图解）

接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。

ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。

一、接地电阻测试要求：

a. 交流工作接地，接地电阻不应大于4Ω；

b. 安全工作接地，接地电阻不应大于4Ω；

c. 直流工作接地，接地电阻应按计算机系统具体要求确定；

d. 防雷保护地的接地电阻不应大于10Ω；

e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪

ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。

三、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台

2、辅助接地棒二根

3、导线5m、20m、40m各一根

四、使用与操作

1、测量接地电阻值时接线方式的规定

仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1

将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图2

1.2测量小于1Ω接地电阻时接线图

将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤

接地电阻测试仪的使用方法(图解) 2

接地电阻测试仪的使用方法(图解) 2

1 接地电阻测试仪的使用方法（图解）

接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。

ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。

一、接地电阻测试要求：

a. 交流工作接地，接地电阻不应大于4Ω；

b. 安全工作接地，接地电阻不应大于4Ω；

c. 直流工作接地，接地电阻应按计算机系统具体要求确定；

d. 防雷保护地的接地电阻不应大于10Ω；

e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪

ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。

三、使用前检查测试仪是否完整，测试仪包括如下器件。 v1.0 可编辑可修改

2 1、ZC-8型接地电阻测试仪一台

2、辅助接地棒二根

3、导线5m、20m、40m各一根

四、使用与操作

1、测量接地电阻值时接线方式的规定

仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m

测量大于等于1Ω接地电阻时接线图见图1

将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图2

测量小于1Ω接地电阻时接线图

将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。 v1.0 可编辑可修改
