钢板桩施工工艺流程

拉森钢板桩支护施工工艺

一、工程概况

本文介绍2130酸洗冷连轧线地下排水管廊拉森桩围护工程，地下管廊单侧长度251.8 ，采用双面拉森桩围护总延长米503.6 ，地下管廊宽度包括结构施工工作面，217轴至226轴6.8 ，226轴至229轴，2A轴至2C轴8.45 ，基坑平均开挖深度包括垫层内±0.00以下-7.4 ，局部廊段最大开挖深度-8.6 ，拟采用长度12 的拉森IV钢板桩实施双面围护，以确保基坑安全开挖，管廊结构顺利施工。

二、地质概况

根据区域地质报告，自上而下土层分布为：

①表层为回填矿渣，并不均分布积存一定量块石，积存一定量的天然降水，该层土层厚度约3～3.5 。

②次层沉桩段为含少量粉煤灰的软塑状粉质粘土，土层厚度为5～7 。

③桩端持力层段为粉质粘土。

见下图

三、钢板桩方案

1、钢板桩的选用

根据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，选用拉森Ⅳ号钢板桩，拉森Ⅳ号钢板桩宽度适中，抗弯性能好，依地质资料及作业条件决定选用钢板桩长度12 长，要求钢板桩入土深度达桩长0 .5倍以上。

2、打桩设备

拟采用Z550型液压振动沉桩机，作为沉设拉森桩主要动力，为确保基坑开挖安全，并采用250*250的H型钢实施围囹加固，必要时可沉设锚桩，对围护实施拉锚加固。投

入钢板桩打拔桩机4台用于施工。打拔桩机为挖掘机（日立550）加液压高频振动锤改装而成，为台湾仿荷兰产振动锤，激振力220kN。

见图

四、钢板桩设计方案

1、计算拉森桩入土深度，根据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，压力坑底以下的土重度不考虑浮力影响，计算简图如下。

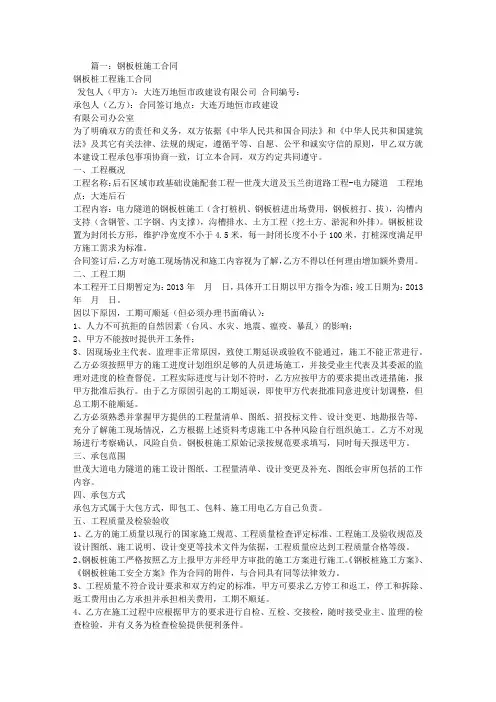

篇一：钢板桩施工合同

钢板桩工程施工合同

发包人（甲方）：大连万地恒市政建设有限公司 合同编号：

承包人（乙方）：合同签订地点：大连万地恒市政建设

有限公司办公室

为了明确双方的责任和义务，双方依据《中华人民共和国合同法》和《中华人民共和国建筑法》及其它有关法律、法规的规定，遵循平等、自愿、公平和诚实守信的原则，甲乙双方就本建设工程承包事项协商一致，订立本合同，双方约定共同遵守。

一、工程概况

工程名称：后石区域市政基础设施配套工程—世茂大道及玉兰街道路工程-电力隧道 工程地点：大连后石

工程内容：电力隧道的钢板桩施工（含打桩机、钢板桩进出场费用，钢板桩打、拔），沟槽内支持（含钢管、工字钢、内支撑），沟槽排水、土方工程（挖土方、淤泥和外排）。钢板桩设置为封闭长方形，维护净宽度不小于4.5米，每一封闭长度不小于100米，打桩深度满足甲方施工需求为标准。

合同签订后，乙方对施工现场情况和施工内容视为了解，乙方不得以任何理由增加额外费用。

二、工程工期

本工程开工日期暂定为：2013年 月 日，具体开工日期以甲方指令为准；竣工日期为：2013

年 月 日。

因以下原因，工期可顺延（但必须办理书面确认）：

1、人力不可抗拒的自然因素（台风、水灾、地震、瘟疫、暴乱）的影响；

2、甲方不能按时提供开工条件；

3、因现场业主代表、监理非正常原因，致使工期延误或验收不能通过，施工不能正常进行。

乙方必须按照甲方的施工进度计划组织足够的人员进场施工，并接受业主代表及其委派的监理对进度的检查督促。工程实际进度与计划不符时，乙方应按甲方的要求提出改进措施，报甲方批准后执行。由于乙方原因引起的工期延误，即使甲方代表批准同意进度计划调整，但总工期不能顺延。

乙方必须熟悉并掌握甲方提供的工程量清单、图纸、招投标文件、设计变更、地勘报告等，充分了解施工现场情况，乙方根据上述资料考虑施工中各种风险自行组织施工。乙方不对现场进行考察确认，风险自负。钢板桩施工原始记录按规范要求填写，同时每天报送甲方。

钢板桩施工流程

钢板桩施工流程

一、钢板桩的检验与矫正

用于基坑临时支护的钢板桩，进行外观表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等检验、对桩上影响该打设的焊接件割除(有割孔、断 面缺损应补强）。有严重锈蚀，量测断面实际厚度，予以折减。

矫正方法有：

（1）表面缺陷矫正

先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补方法补平，再用砂轮磨平。

(2）端部矩形比矫正

用氧乙炔切割桩端，使其与轴线保持垂直，然后再用砂轮对切割面进行磨平修复.当修整量不大时，直接用砂轮进行修理。

（3）桩体挠曲矫正

腹向弯曲矫正,是将钢板桩弯曲段的两端固定在支承点上，用设在龙门式顶梁架上的千斤顶在钢板桩凸处进行冷弯矫正;侧向弯曲矫正在专门的矫正平台上,将钢板 桩弯曲段两端固定在矫正平台支座上，在钢板桩弯曲段侧面矫正平台上间隔一定距离设置千斤顶，用千斤顶顶压钢板桩凸处进行冷弯矫正。

（4）桩体扭曲矫正

视扭曲情况，可采用(3）中的方法矫正.

(5）桩体截面局部变形矫正

局部变形处用千斤顶顶压、大锤敲击与氧乙炔焰热烘结合方法进行矫正。

（6)锁口变形矫正

用标准钢板桩作为锁口整形胎具，采用慢速卷扬机牵拉调整处理或用氧乙炔焰热烘和大锤敲击胎具推进方法进行调直处理.

二、导架安装

导架由导梁和围檩桩等组成，在平面上分单面和双面;高度上公单层和双层.本工程采用单层双面导架。围檩桩间距2。5~3。5m，双面围檩之间间距比板桩墙 厚度大8～15㎜。

导架位置不能与钢板桩相碰。围檩桩不能随钢板桩打设而下沉或变形.导梁的高度适宜，要有利于控制钢板桩的施工高度和提高工效，用经纬仪和水平仪控制导梁位 置和高度。

三、沉桩机械的选择

用振动锤打设钢板桩。在桩锤和钢板桩之间设桩帽，以使冲击均匀分布,保证桩顶免遭损坏。

钢板桩施工基坑钢板桩支护方案

第一节 工程概况

本工程为XXXXXX，高度3700，顶标高-2.45，地下室顶面覆盖2000高土层，建设方拟在上部做圆形广场及旱地喷泉。

地下室基坑深约5.1米，原采用放坡大开挖方式，基坑面标高约-1.82M，基坑底标高约-6.92M。当开挖至-4.3M左右时，基坑脚部出现流砂涌动，无法正常开挖，经与甲方及监理单位研究，决定采用钢板桩进行支护，以达到止水挡土的目的。

第二节 编制依据

一、XXXXXX工程XXXXXX设计图纸；

二、XXXXXX编制的XXXXXX《岩土工程勘察报告》；

三、XXXXXX工程冲孔桩施工记录；

四、同济大学出版社1991年11月第一版《高层建筑施工手册》；

五、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；

六、《锚杆喷射混凝土支护技术规范》（GB50086-2001）；

第三节 工程地质条件

根据地形勘察报告及冲孔桩施工记录，该场地范围内地层自上而下分为：杂填土层、淤泥土层、粉细矿层、强（中）风化砂岩层和微风化岩层。

一、杂填土层：层厚约1.0～2.0m；

二、淤泥土层：层厚约0.5～1.5m；

三、粉细矿层：层厚约2.5～7.0m；

四、强（中）风化岩层：层厚约2.0～2.3m；

五、微风化岩层。

第四节 钢板桩支护设计思路及要点

根据本工程场地地质情况特点，本工程钢板桩主要作用是为了隔绝-4m～-12m砂层地下水流入基坑，同时支护边坡防止流砂涌动，起到支护边坡的作用。设计要点如下：

一、采用拉森式（U）型钢板桩，桩长7～10m；

二、钢板桩穿过砂层，进入强（中）风化岩面；

三、钢板桩沿基坑四周连续设置成封闭的帷幕周长约110M；

四、为保证基坑安全，钢板桩帷幕上设置一道连续的工字钢或槽钢围檩以加强钢度及整体性；

五、基坑每隔5～6m设一根Φ48管锚，锚杆长度8～12m与其水平成15O夹角，前端固定于围檩上；
