军用电子设备的结构设计
冯：；ｆＩｊ娟
（国营大众机械厂燃气具公司，山西太原０３００２４） 摘要：针对目前电子产品特有的属性，阐述了其结构部分的设计思路与方法；为改善和提高产品的电气性能，在 结构的设计方面，提出了总体设计思路及具体情况的应对措施。 关键词：军用；机械结构；振动；电磁兼容；工艺 中图分类号：ＴＮ０２ 文献标识码：Ａ 文章编号：１００３—７７３Ｘ（２０１ １）０６—００３０—０３
０引 言 电子设备的结构设计起源于上个世纪的第二次世 界大战后期。随着无线电技术的迅速发展，特别是军
事雷达的出现，电子设备的结构设计引起了各个军事
强国的国防军工技术界的关注。
电子产品结构的设计是产品设计的重要组成部
分，它为电气部分提供安装、支撑、联结、传动、连锁、定
位、防护、装饰、美化、指示等功能，为零部件、电气连接 和元气件之间的兼容提供保证。它不但关系到电子电
气产品性能的优劣，而且可以提高整机的性能，大大提
高产品的附加值。电子产品的结构设计分为三大类。
１ 总体设计 】 其设计的主要依据是根据产品的技术条件和用户
的要求，对整个设备的组装进行系统构思，实现各个功
能，满足产品的使用环境。
１．１尺寸要求 在满足用户要求的前提下再根据内部电子元器件
和各种装置所需的空间来确定设备的基本尺寸，尺寸
系列尽可能地按照国家通用标准和定型尺寸，并考虑
模数化、标准化、系列化解决安装的互换性；在使用英 制标准时，注意和公制标准对照和互换。
１．２安装要求 考虑到用户对产品的要求，改变安装方式（嵌人安
装、板式捕拨、箱式捕拔等），以及安装所采取的固定和 锁紧方式，使安装符合电气要求和标准，并考虑安装的
互换性和继承性。总之，方便施工，便于内部配布线及
WORD格式可编辑

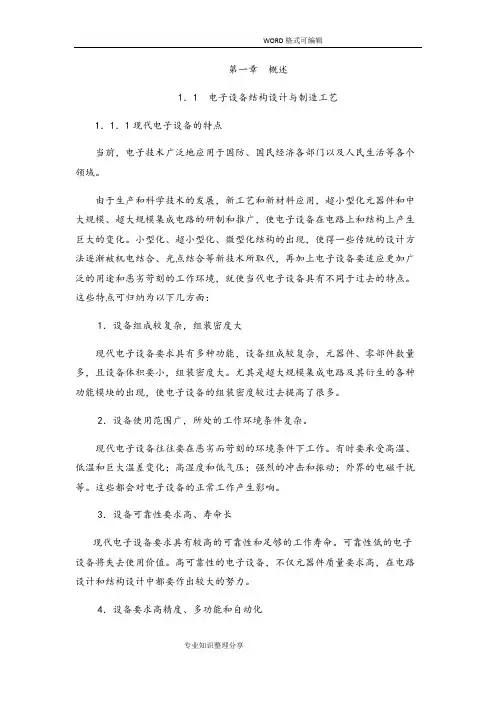

专业知识整理分享 第一章 概述
1．1 电子设备结构设计与制造工艺
1．1．1现代电子设备的特点
当前，电子技术广泛地应用于国防、国民经济各部门以及人民生活等各个领域。
由于生产和科学技术的发展，新工艺和新材料应用，超小型化元器件和中大规模、超大规模集成电路的研制和推广，使电子设备在电路上和结构上产生巨大的变化。小型化、超小型化、微型化结构的出现，使得一些传统的设计方法逐渐被机电结合、光点结合等新技术所取代，再加上电子设备要适应更加广泛的用途和恶劣苛刻的工作环境，就使当代电子设备具有不同于过去的特点。这些特点可归纳为以下几方面：
1．设备组成较复杂，组装密度大
现代电子设备要求具有多种功能，设备组成较复杂，元器件、零部件数量多，且设备体积要小，组装密度大。尤其是超大规模集成电路及其衍生的各种功能模块的出现，使电子设备的组装密度较过去提高了很多。
2．设备使用范围广，所处的工作环境条件复杂。
现代电子设备往往要在恶劣而苛刻的环境条件下工作。有时要承受高温、低温和巨大温差变化；高湿度和低气压；强烈的冲击和振动；外界的电磁干扰等。这些都会对电子设备的正常工作产生影响。
3．设备可靠性要求高、寿命长
现代电子设备要求具有较高的可靠性和足够的工作寿命。可靠性低的电子设备将失去使用价值。高可靠性的电子设备，不仅元器件质量要求高，在电路设计和结构设计中都要作出较大的努力。
4．设备要求高精度、多功能和自动化 WORD格式可编辑
专业知识整理分享 现代电子设备往往要求高精度、多功能和自动化，有的还引入了计算机系统，因而其控制系统较为复杂。精密机械广泛地应用于电子设备是现代电子设备的一大特点。自控技术、遥控遥测技术、计算机数据处理技术和精密机械的紧密结合，有的电子设备要求有智能实现人机交流，使电子设备的精度和自动化程度达到了相当高的水平。

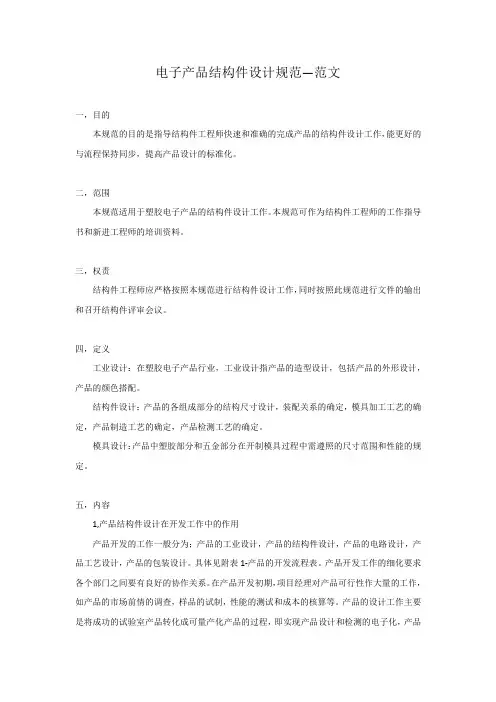

电子产品结构件设计规范—范文
一，目的
本规范的目的是指导结构件工程师快速和准确的完成产品的结构件设计工作，能更好的与流程保持同步，提高产品设计的标准化。
二，范围
本规范适用于塑胶电子产品的结构件设计工作。本规范可作为结构件工程师的工作指导书和新进工程师的培训资料。
三，权责
结构件工程师应严格按照本规范进行结构件设计工作，同时按照此规范进行文件的输出和召开结构件评审会议。
四，定义
工业设计：在塑胶电子产品行业，工业设计指产品的造型设计，包括产品的外形设计，产品的颜色搭配。
结构件设计：产品的各组成部分的结构尺寸设计，装配关系的确定，模具加工工艺的确定，产品制造工艺的确定，产品检测工艺的确定。
模具设计：产品中塑胶部分和五金部分在开制模具过程中需遵照的尺寸范围和性能的规定。
五，内容
1,产品结构件设计在开发工作中的作用
产品开发的工作一般分为；产品的工业设计，产品的结构件设计，产品的电路设计，产品工艺设计，产品的包装设计。具体见附表1-产品的开发流程表。产品开发工作的细化要求各个部门之间要有良好的协作关系。在产品开发初期，项目经理对产品可行性作大量的工作，如产品的市场前情的调查，样品的试制，性能的测试和成本的核算等。产品的设计工作主要是将成功的试验室产品转化成可量产化产品的过程，即实现产品设计和检测的电子化，产品制造的流水线化的过程。
在产品开发中，无论何种电子产品，无论结构件部分占主导，还是电路部分占主导，结构件设计应该是主要部分，结构设计的好坏直接决定产品是否能够成功实现预期的目标，产品开发的工作是否按期完成，电路设计的空间是否得到充分保障，空间位置是否得到优化，生产工艺是否合理，生产效率是否得到保证，这些将决定产品开发的成功与否。
2.结构件设计流程
2.1．产品开发的工作应该以产品质量为目标进行的产品设计过程。在国际上，产品开发已经被列入质量考核的一项内容。如ISO9000,APQP,六西格马等。在各个行业中，为了统一产品的质量标准，行业标准同样规范了产品的开发标准。因此，公司会根据以上标准制定适合本公司的开发标准规范。产品开发工程师应熟悉本公司标准规范，并以此规范为指导进行设计工作。
电子产品结构设计与制造工艺
电子产品的结构设计与制造工艺是电子产品研发和生产中非常重要的环节。这些工艺直接影响到产品的功能性、可靠性和效果，对于提高电子产品的质量和竞争力有着至关重要的作用。本文将从电子产品结构设计和制造工艺的角度探讨其重要性和相关内容。
一、电子产品结构设计的重要性
电子产品的结构设计是产品开发阶段的基础工作之一、它涉及到产品的外观设计、内部组成部件的布局和结构等方面。一个好的结构设计能够提高产品的美观性、实用性和易用性，满足用户的需求和期望。具体来说，好的结构设计可以实现以下几个方面的目标：
1.提高产品的美观性和吸引力。电子产品的外观设计是吸引用户的第一步。通过合理的外观设计，可以使产品在外观上与众不同，增强产品的竞争力。
2.提高产品的实用性和易用性。结构设计应该考虑到用户的操作习惯和使用便利性，使产品的使用更加方便和舒适，减少用户的操作难度。
3.提高产品的功能性和可靠性。结构设计应该保证产品的各个组件之间的连接和工作正常，使产品有稳定的性能和可靠的使用寿命。
4.降低产品的成本和制造工艺。结构设计应该考虑到产品的材料选用和加工工艺，以降低制造成本和提高生产效率。
二、电子产品结构设计的基本原则
1.人机工程学原则。结构设计应该考虑到用户的使用习惯和体验，使产品的使用更加方便和舒适。 2.功能性原则。结构设计应该保证产品的各个功能模块之间的连接和工作正常，使产品具有稳定的性能和可靠的使用寿命。
3.可维修性原则。结构设计应该保证产品的可维修性，方便用户进行维护和保养，减少产品的损坏和报废。
4.合理布局原则。结构设计应该合理布局产品的内部组成部件，使产品在尽可能小的空间内实现最大的功能。
5.成本效益原则。结构设计应该考虑到产品的制造成本和生产效率，以提高产品的竞争力和市场份额。
三、电子产品制造工艺的重要性
电子产品的制造工艺是将结构设计转化为实际产品的过程。它涉及到材料的选择、加工工艺的确定和生产工艺的调整等方面。一个好的制造工艺能够保证产品的质量和性能，并且能够提高生产效率和降低成本。具体来说，好的制造工艺可以实现以下几个方面的目标：
