常见的焊接缺陷及缺陷图片

常见的焊接缺陷（1）常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体f冷裂纹r热影响区裂纹）或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从根部未焊透中间未焊透坡面未焙合链狀气孔S间未焙合夹渣而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4 ）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

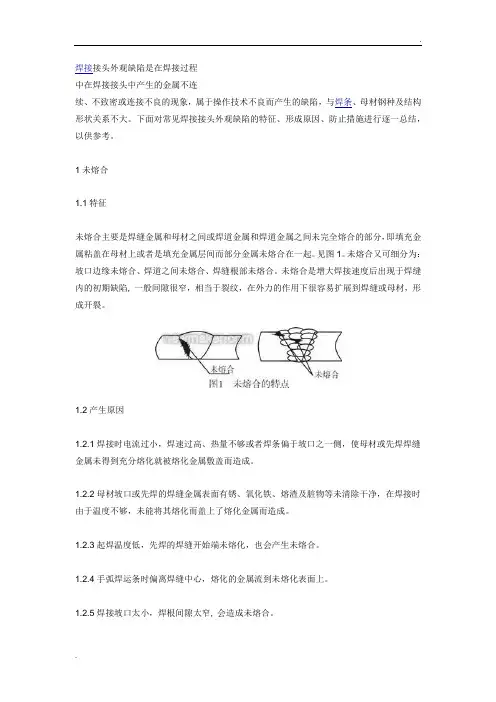

焊接接头外观缺陷是在焊接过程中在焊接接头中产生的金属不连续、不致密或连接不良的现象，属于操作技术不良而产生的缺陷，与焊条、母材钢种及结构形状关系不大。

下面对常见焊接接头外观缺陷的特征、形成原因、防止措施进行逐一总结，以供参考。

1未熔合1.1特征未熔合主要是焊缝金属和母材之间或焊道金属和焊道金属之间未完全熔合的部分，即填充金属粘盖在母材上或者是填充金属层间而部分金属未熔合在一起。

见图1。

未熔合又可细分为：坡口边缘未熔合、焊道之间未熔合、焊缝根部未熔合。

未熔合是增大焊接速度后出现于焊缝内的初期缺陷, 一般间隙很窄，相当于裂纹，在外力的作用下很容易扩展到焊缝或母材，形成开裂。

1.2产生原因1.2.1焊接时电流过小，焊速过高、热量不够或者焊条偏于坡口之一侧，使母材或先焊焊缝金属未得到充分熔化就被熔化金属敷盖而造成。

1.2.2母材坡口或先焊的焊缝金属表面有锈、氧化铁、熔渣及脏物等未清除干净，在焊接时由于温度不够，未能将其熔化而盖上了熔化金属而造成。

1.2.3起焊温度低，先焊的焊缝开始端未熔化，也会产生未熔合。

1.2.4手弧焊运条时偏离焊缝中心，熔化的金属流到未熔化表面上。

1.2.5焊接坡口太小，焊根间隙太窄, 会造成未熔合。

1.3防止措施1.3.1稍减焊接速度，略增焊接电流, 使热量增加到足以熔化母材或前一层焊缝金属。

1.3.2焊条角度及运条应适当，要照顾到母材两侧温度及熔化情况。

1.3.3对由熔渣、脏物等所引起的未熔合，要加强清渣，将氧化皮等脏物清理干净。

1.3.4对初学者应注意分清熔渣和铁水，焊条有偏心时应调整角度使电弧处于正确方向。

1.3.5气体保护焊尤宜控制焊接速度不要过高，电弧电压偏低，维持一定的弧长，保持射流过渡，而且优先应用氦混合气体作为保护气体。

1.3.6 半自动焊或埋弧自动焊场合，焊丝直接对准接头根部以确保根部焊透。

2咬边2.1特征咬边是焊接过程中，电弧将焊缝边缘熔化后，没有得到填充金属的补充，在焊缝金属的焊趾区域或根部区域形成沟槽或凹陷。

常见得焊接缺陷(1)常见得焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）得钝边未完全熔合在一起而留下得局部未熔合。

未焊透降低了焊接接头得机械强度，在未焊透得缺口与端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时得焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内得气体或外界侵入得气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成得空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别就是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生得气体、液态金属吸收得气体，或者焊条得焊剂受潮而在高温下分解产生气体，甚至就是焊接环境中得湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它得缺陷其应力集中趋势没有那么大，但就是它破坏了焊缝金属得致密性，减少了焊缝金属得有效截面积，从而导致焊缝得强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时得冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状与条状，其外形通常就是不规则得，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落得碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中得夹渣断口照片钢板对接焊缝X射线照相底片型坡口，手工电弧焊，局部夹渣V．钢板对接焊缝X射线照相底片型坡口，手工电弧焊，两侧线状夹渣V钢板对接焊缝X射线照相底片手工电弧焊，夹钨型坡口，钨极氩弧焊打底+V（5）裂纹：焊缝裂纹就是焊接过程中或焊接完成后在焊接区域中出现得金属局部破裂得表现。

焊接常见质量问题及处理沈阳前言：焊接的实质是什么？1、焊接：通过适当的方式，使两个分离的金属物体（同种金属或异种金属）产生原子（分子）间结合而连接成一体的连接方法。

白车身焊接技术简介目前国内汽车厂家所采用的几种焊接技术：一、电阻焊：点焊和凸焊二、电弧焊：MAG焊、MIG焊、CO2气体保护焊，螺柱焊三、激光焊：激光钎焊，激光熔焊，激光拼焊板，激光扫描焊电阻焊接技术是我们应用最多的焊接方法，白车身主要就是通过电阻点焊技术把数目众多的薄板零件连接起来而形成白车身总成.其次应用的焊接技术就是电弧焊接技术．白车身由于结构复杂，在有些部位难以实现点焊，或因为零件装配问题，厚度相差太大等因素，这样为了完成不同零件之间的连接，就采用的电弧焊接技术。

激光焊接是最近几年开始在车身制造领域应用的焊接技术，由于具有很多优点，目前已经在国外汽车公司得到大量应用，国内有些主流汽车厂家也在逐步采用．电弧焊技术1、熔化极气体保护焊是采用连续等速送进可熔化的焊丝与被焊工件之间的电弧作为热源来熔化焊丝和母材金属，形成熔池和焊缝的焊接方法。

根据不同的保护气体和焊丝，熔化极气体保护焊分为三类：CO2 气体保护焊:低碳钢焊丝MAG焊（氩气加少量CO2 或O2 ：低碳钢焊丝和MIG焊（惰性气体氩气或氦气）：铜合金焊丝2、螺柱焊:利用工件和螺柱之间的电弧来熔化工件表面和螺柱顶部金属。

焊接质量缺陷弧焊a.合格焊缝＊裸板焊缝＊电镀锌板焊缝＊热镀锌板焊缝＊V形焊缝NO异常情况发生原因对策1、气孔1、喷嘴气体没有流出来1、检查气体钢瓶是否装满，钢瓶阀有没有开启，同时检查气体调整器是否有冻霜情形2、气体中混凝入了其它的空气2、检查气体管路的连接处是否栓紧3、大气中风力太强，因而产生气体蔽护效果不良的情形3、当风速超过2m/秒时，必顺要有遮风的设备4、喷嘴被喷渣所阻塞4、除去粘在喷嘴内部的喷渣5、气体的含水量过高5、选用较为稳定干燥的气体6、焊体上附有多量的锈和油污等不纯物质6、清洁焊接区7、焊条（丝）沾到油污7、从焊丝通过的矫直滚轮处去除油污，同时注意焊条（丝）放置的场所8、电弧太长8、降低电压9、喷嘴口径太小9、更换适当口径的喷嘴9、喷嘴口径太小9、更换适当口径的喷嘴气孔缺陷产生原因焊接质量缺陷弧焊b.有缺陷，无需返修气孔缺陷如直径ø3mm以下气孔密度< 5个/cm或直径ø5mm以下气孔密度< 3个/cm ，则无需返修如气孔密度超过此标准，则必需返修。

常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

常见的焊接缺陷（内部缺陷）：（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

原因分析造成未焊透的主要原因是：对口间隙过小、坡口角度偏小、钝边厚、焊接线能量小、焊接速度快、焊接操作手法不当。

防治措施⑴对口间隙严格执行标准要求，最好间隙不小于2㎜。

⑵对口坡口角度，按照壁厚和DL/T869-2004《火力发电厂焊接技术规程》的要求，或者按照图纸的设计要求。

一般壁厚小于20㎜的焊口采用V型坡口，单边角度不小于30°，不小于20㎜的焊口采用双V型或U型等综合性坡口。

⑶钝边厚度一般在1㎜左右，如果钝边过厚，采用机械打磨的方式修整，对于单V型坡口，可不留钝边。

⑷根据自己的操作技能，选择合适的线能量、焊接速度和操作手法。

⑸使用短弧焊接，以增加熔透能力。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

原因分析造成未熔合的主要原因是焊接线能量小，焊接速度快或操作手法不恰当。

防治措施⑴适当加大焊接电流，提高焊接线能量；⑵焊接速度适当，不能过快；⑶熟练操作技能，焊条（枪）角度正确。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
