手机天线报告

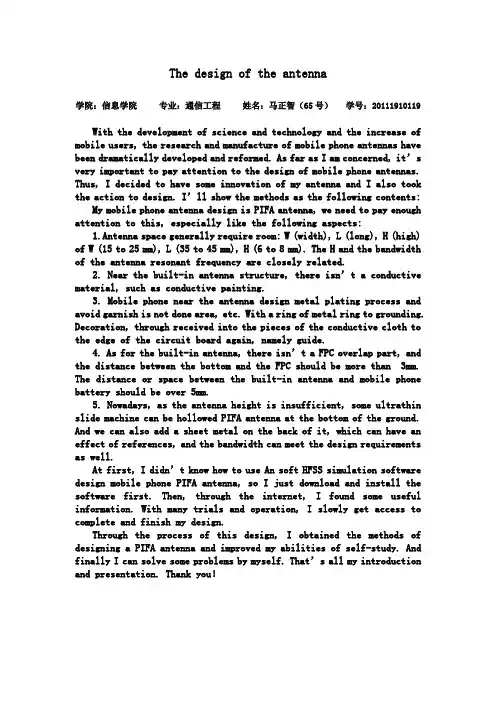

The design of the antenna

学院：信息学院专业：通信工程姓名：马正智（65号）学号：20111910119

With the development of science and technology and the increase of

mobile users,the research and manufacture of mobile phone antennas have

been dramatically developed and reformed. As far as I am concerned, it’s

very important to pay attention to the design of mobile phone antennas.

Thus, I decided to have some innovation of my antenna and Ialso took the

action to design. I’ll show the methods as the following contents:

My mobile phone antenna design is PIFA antenna, we need to pay enough

attention to this, especially like the following aspects:

1.Antenna space generally require room: W (width), L (long), H (high)

of W (15 to 25 mm), L (35 to 45 mm), H (6 to 8 mm). The H and the bandwidth

of the antenna resonant frequency are closely related.

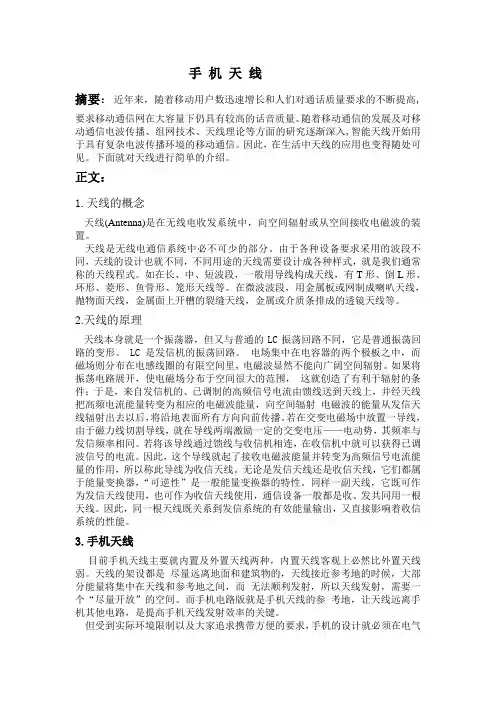

手 机 天 线

摘要：近年来，随着移动用户数迅速增长和人们对通话质量要求的不断提高,要求移动通信网在大容量下仍具有较高的话音质量。随着移动通信的发展及对移动通信电波传播、组网技术、天线理论等方面的研究逐渐深入,智能天线开始用于具有复杂电波传播环境的移动通信。因此，在生活中天线的应用也变得随处可见。下面就对天线进行简单的介绍。

正文：

1.天线的概念

天线(Antenna)是在无线电收发系统中，向空间辐射或从空间接收电磁波的装置。

天线是无线电通信系统中必不可少的部分。由于各种设备要求采用的波段不同，天线的设计也就不同，不同用途的天线需要设计成各种样式，就是我们通常称的天线程式。如在长、中、短波段，一般用导线构成天线，有T形、倒L形、环形、菱形、鱼骨形、笼形天线等。在微波波段，用金属板或网制成喇叭天线，抛物面天线，金属面上开槽的裂缝天线，金属或介质条排成的透镜天线等。

2.天线的原理

天线本身就是一个振荡器，但又与普通的LC振荡回路不同，它是普通振荡回路的变形。 LC是发信机的振荡回路。 电场集中在电容器的两个极板之中，而磁场则分布在电感线圈的有限空间里，电磁波显然不能向广阔空间辐射。如果将振荡电路展开，使电磁场分布于空间很大的范围， 这就创造了有利于辐射的条件；于是，来自发信机的、已调制的高频信号电流由馈线送到天线上，并经天线把高频电流能量转变为相应的电磁波能量，向空间辐射 电磁波的能量从发信天线辐射出去以后，将沿地表面所有方向向前传播。若在交变电磁场中放置一导线，由于磁力线切割导线，就在导线两端激励一定的交变电压——电动势，其频率与发信频率相同。若将该导线通过馈线与收信机相连，在收信机中就可以获得已调波信号的电流。因此，这个导线就起了接收电磁波能量并转变为高频信号电流能量的作用，所以称此导线为收信天线。无论是发信天线还是收信天线，它们都属于能量变换器，“可逆性”是一般能量变换器的特性。同样一副天线，它既可作为发信天线使用，也可作为收信天线使用，通信设备一般都是收、发共同用一根天线。因此，同一根天线既关系到发信系统的有效能量输出，又直接影响着收信系统的性能。

板载天线测试报告

1. 引言

• 本报告旨在对板载天线的性能进行测试和评估。板载天线是一种集成在电路板上的天线，通常用于无线通信设备，如无线路由器、遥控器等。通过对板载天线进行测试，可以评估其发射和接收功率、覆盖范围和干扰性能等关键指标。

2. 测试目的

• 本次测试的主要目的是评估板载天线的性能，验证其在实际应用中的可靠性和稳定性。具体测试目标包括：

– 发射功率和接收功率的测量

– 信号覆盖范围的测量

– 对其他无线设备的干扰情况进行评估

3. 测试环境

• 为了保证测试结果的准确性和可比性，本次测试在以下环境中进行：

– 室内环境 – 无干扰信号的条件下进行

– 使用专业的测试设备进行测量

4. 测试方法

4.1 发射功率测量

• 使用频谱分析仪测量在不同功率设置下，板载天线的发射功率。将频谱分析仪的天线与板载天线位置相同，记录不同功率下的输出功率值，并计算平均值和标准差。

4.2 接收功率测量

• 使用信号发生器模拟不同距离下的信号源，将信号源的输出功率设置为固定值，使用功率计测量板载天线接收到的功率。记录不同距离下的接收功率值，并计算平均值和标准差。

4.3 信号覆盖范围测量

• 在室内环境中，使用手机等接收设备，记录板载天线的信号覆盖范围。将接收设备移动到不同位置，并记录信号强度值。绘制信号强度图，显示板载天线的信号覆盖范围。 4.4 干扰性能评估

• 在相同频段范围内，使用其他无线设备（如无线路由器、手机等）作为干扰源，观察板载天线在不同干扰情况下的性能表现。记录干扰源的功率、板载天线的接收功率和传输速率，并分析评估其对板载天线的干扰程度。

5. 测试结果分析

• 根据测试方法中的测量数据和记录结果，对板载天线的性能进行分析和评估。主要包括：

– 发射功率和接收功率的统计分析

– 信号覆盖范围的显示和分析

– 干扰性能评估的结果和结论

6. 结论

• 根据测试结果分析，得出关于板载天线性能的结论，并提供相应的建议和改进方案。本报告的结论将帮助用户更好地了解板载天线的性能特点，以便在实际应用中做出正确的决策和选择。 7. 参考文献

偶极子天线实验报告

一、引言

偶极子天线是一种常见的无线通信天线，广泛应用于无线电通信、雷达系统、卫星通信等领域。本实验旨在通过实际操作，验证偶极子天线的工作原理和性能。

二、实验目的

1. 了解偶极子天线的基本原理和结构；

2. 掌握偶极子天线的调整方法和性能测试；

3. 分析偶极子天线的辐射特性，并比较不同参数对天线性能的影响。

三、实验器材

1. 偶极子天线；

2. 信号源；

3. 高频信号发生器；

4. 示波器；

5. 电源。

四、实验步骤

1. 搭建实验平台：将偶极子天线固定在天线架上，并将信号源与天线连接。调整天线的位置和方向，使其与信号源保持最佳匹配。

2. 测量天线增益：通过改变信号源的频率，测量天线在不同频率下的增益，并绘制增益-频率曲线。 3. 测量天线辐射方向图：将天线固定在水平方向上，通过旋转天线架，测量天线在不同角度下的辐射功率，并绘制辐射方向图。

4. 测量天线阻抗：将信号源与示波器连接，测量信号源输出和天线输入之间的阻抗，并计算天线的输入阻抗。

5. 调整天线参数：根据实验结果，调整天线的长度、宽度等参数，观察天线性能的变化。

五、实验结果与分析

1. 实验结果：

根据实验数据，绘制了天线增益-频率曲线，得出天线在特定频率范围内具有较高的增益。实验数据还显示，天线在水平方向上具有较好的辐射特性，辐射范围较宽。通过调整天线的参数，可以进一步优化天线性能。

2. 实验分析：

偶极子天线的增益与频率有关，通常在某个特定频率下具有最大增益。这是因为天线的长度和频率之间存在共振关系，只有在共振频率下，天线才能有效地辐射和接收电磁波。而在共振频率附近，天线的增益会显著下降。

天线的辐射方向图描述了天线在不同方向上的辐射功率分布。通过测量不同角度下的辐射功率，可以绘制出辐射方向图。一般来说，偶极子天线的辐射方向图呈现出较为均匀的辐射特性，在水平方向上具有较好的辐射范围。

天线的阻抗是指天线输入端的电阻和电抗之和。通过测量信号源输出和天线输入之间的阻抗，可以了解天线的阻抗匹配情况。在实际应用中，为了确保信号的传输效率，需要使天线的阻抗与信号源的输出阻抗相匹配。
