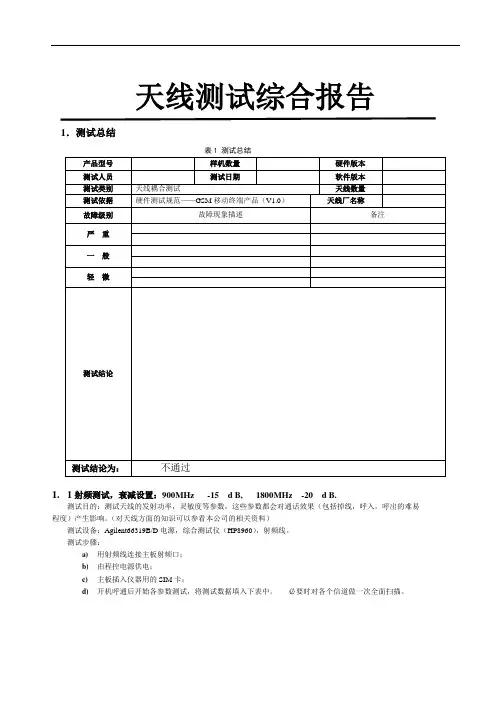

天线测试综合报告
1.测试总结
表1 测试总结
产品型号 样机数量 硬件版本
测试人员 测试日期 软件版本 测试类别 天线耦合测试 天线数量
测试依据 硬件测试规范——GSM移动终端产品(V1.0) 天线厂名称
故障级别 故障现象描述 备注
严 重
一 般
轻 微
测试结论
测试结论为: 不通过
1. 1射频测试,衰减设置:900MHz -15 d B, 1800MHz -20 d B.
测试目的:测试天线的发射功率,灵敏度等参数,这些参数都会对通话效果(包括掉线,呼入,呼出的难易
程度)产生影响。(对天线方面的知识可以参看本公司的相关资料)
测试设备:Agilent66319B/D电源,综合测试仪(HP8960),射频线。
测试步骤:
a) 用射频线连接主板射频口;
b) 由程控电源供电;
c) 主板插入仪器用的SIM卡;
d) 开机呼通后开始各参数测试,将测试数据填入下表中。 必要时对各个信道做一次全面扫描。
天线耦合测试结果
样机编号 测试项目 发射功率
(dBm) 功率/时间包络 频率误差
(Hz) 相位
误差
(峰值) 相位
误差
(平均) 调制谱 开关谱 灵敏度
(dBm) 发射功率(dBm)
1# (GSM)
PCL 5 10 15 19
33±2 P/F ±45 ±20 0~3.5 P/F P/F -102 23±3 13±3 5±5
TCH1
TCH62
TCH124
TCH975
(DCS)
PCL 0 5 10 15
30±2 P/F ±90 ±20 0~3.5 P/F P/F -102 20±3 10±4 0±5
TCH512
TCH698
TCH885
天线测试方法介绍
对天线与某个应用进行匹配需要进行精确的天线测量。天线工程师需要判断天线将如何工作,以便确定天线是否适合特定的应用。这意味着要采用天线方向图测量(APM)和硬件环内仿真(HiL)测量技术,在过去5年中,国防部门对这些技术的兴趣已经越来越浓厚。虽然有许多不同的方法来开展这些测量,但没有一种能适应各种场合的理想方法。例如,500MHz以下的低频天线通常是使用锥形微波暗室(anechoic chamber),这是20世纪60年代就出现的技术。遗憾的是,大多数现代天线测试工程师不熟悉这种非常经济的技术,也不完全理解该技术的局限性(特别是在高于1GHz的时候)。因此,他们无法发挥这种技术的最大效用。
随着对频率低至100MHz的天线测量的兴趣与日俱增,天线测试工程师理解各种天线测试方法(如锥形微波暗室)的优势和局限的重要性就愈加突出。在测试天线时,天线测试工程师通常需测量许多参数,如辐射方向图、增益、阻抗或极化特性。用于测试天线方向图的技术之一是远场测试,使用这种技术时待测天线(AUT)安装在发射天线的远场范围内。其它技术包括近场和反射面测试。选用哪种天线测试场取决于待测的天线。
为更好地理解选择过程,可以考虑这种情况:典型的天线测量系统可以被分成两个独立的部分,即发射站和接收站。发射站由微波发射源、可选放大器、发射天线和连接接收站的通信链路组成。接收站由AUT、参考天线、接收机、本振(LO)信号源、射频下变频器、定位器、系统软件和计算机组成。
在传统的远场天线测试场中,发射和接收天线分别位于对方的远场处,两者通常隔得足够远以模拟想要的工作环境。AUT被距离足够远的源天线所照射,以便在AUT的电气孔径上产生接近平面的波阵面。远场测量可以在室内或室外测试场进行。室内测量通常是在微波暗室中进行。这种暗室有矩形的,也有锥形的,专门设计用来减少来自墙体、地板和天花板的反射(图1)。在矩形微波暗室中,采用一种墙面吸波材料来减少反射。在锥形微波暗室中,锥体形状被用来产生照射。
功率电平dBm31~33相位误差(均方根值)度≤5°相位误差(峰值)度-20°至+20°频率误差Hz<180Hz突发脉冲功率/时间包络――在模板之内调制频谱――在包络线下切换频谱――在包络线下灵敏度(ClassII RBER≤2%)dBm≤-105功率电平dBm29~31相位误差(均方根值)度≤5°相位误差(峰值)度-20°至+20°频率误差Hz<180Hz突发脉冲功率/时间包络――在模板之内调制频谱――在包络线下切换频谱――在包络线下灵敏度(ClassII RBER≤2%)dBm≤-102功率电平dBm29~31相位误差(均方根值)度≤5°相位误差(峰值)度-20°至+20°频率误差Hz<180Hz突发脉冲功率/时间包络――在模板之内调制频谱――在包络线下切换频谱――在包络线下灵敏度(ClassII RBER≤2%)dBm≤-105功率电平dBm31~33相位误差(均方根值)度≤5°相位误差(峰值)度-20°至+20°频率误差Hz<180Hz突发脉冲功率/时间包络――在模板之内调制频谱――在包络线下切换频谱――在包络线下灵敏度(ClassII RBER≤2%)dBm≤-105备注5功率级测试项目
GSM 850M频段射频性能测试报告功率级测试项目单 位测试标准及要求CH120CH180CH185LEATEK 天线测试报告备注GSM900频段射频性能测试报告DCS 1800频段射频性能测试报告CH698备注CH1CH62单 位测试标准及要求CH885CH512功率级测试项目单 位测试标准及要求CH1245
PCS 1900M频段射频性能测试报告备注功率级0CH512CH668CH810测试项目单 位测试标准及要求
结论0

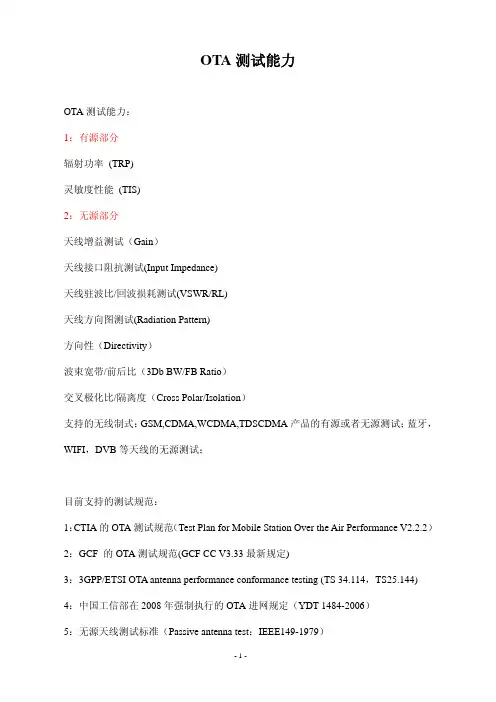

OTA测试能力 OTA测试能力: 1:有源部分 辐射功率 (TRP) 灵敏度性能 (TIS) 2:无源部分 天线增益测试(Gain) 天线接口阻抗测试(Input Impedance) 天线驻波比/回波损耗测试(VSWR/RL) 天线方向图测试(Radiation Pattern) 方向性(Directivity) 波束宽带/前后比(3Db BW/FB Ratio) 交叉极化比/隔离度(Cross Polar/Isolation) 支持的无线制式:GSM,CDMA,WCDMA,TDSCDMA产品的有源或者无源测试;蓝牙,WIFI,DVB等天线的无源测试; 目前支持的测试规范: 1:CTIA的OTA测试规范(Test Plan for Mobile Station Over the Air Performance V2.2.2) 2:GCF 的OTA测试规范(GCF CC V3.33最新规定) 3:3GPP/ETSI OTA antenna performance conformance testing (TS 34.114,TS25.144) 4:中国工信部在2008年强制执行的OTA进网规定(YDT 1484-2006) 5:无源天线测试标准(Passive antenna test:IEEE149-1979) TRP全称Total Radiated Power,即总辐射功率。其含义是手机在空间三维球面上的射频辐射功率的积分值,反应了手机在所有方向上的发射特性。打个比方,就如同一盏灯泡在所有方向上的辐射的光的总和。那么越亮就代表其发射的能量越多,越暗就代表其发射的能量越少。但是辐射功率是有上限的,手机本身对最大的辐射功率进行了限制,任何手机的射频模块输出功率不会超过2W(33dBm)。越是接近这个值,说明信号发射能力越好,也说明辐射更大。该指标通常与SAR指标(反映人体吸收的辐射的指标)相互制约,一部合格的手机既要有好的发射能力,又要有较低的SAR值。 我国的标准YD1484-2006<>是对手机进行TRP测量的规范性文件,其中约定了TRP的最低值,对于GSM手机而言,900频段不能低于26dBm,1800频段不能低于25dBm;对于CDMA手机而言TRP不能低于20dBm,与北美的CTIA要求是一致的,而与欧洲的3GPP标准比较则有一些测量方式上的差异。 目前无线产品对人体辐射大小的衡量方法被广泛接受的标准是SAR (Specific Absorption Rate)值. SAR的实际意义就是对人体的辐射能量的大小, 它是指辐射被人体头部或身体各部位组织吸收的比率,单位是W/kg。 国际非电离性辐射保护委员会(ICNIRP)和欧洲规定的SAR值上限标准为2W/kg,美国联邦通讯委员会( FCC)规定的最大SAR值为1.6W/kg,我国目前SAR的主要标准为YD/T 1644.1 《手持和身体佩戴使用的无线通信设备对人体的电磁照射 》。在这里特别要注意的是SAR的测试数值是指峰值水平, 也就是要求被测手机处于最大功率发射模式下进行测量和评估! 1、测试内容 Radiated immunity,Conducted Immunity Pulsed Immunity ,Radiated Emission conducted Emission, Low voltage 等。 2、兼容常见的EMC测试所需的设备。 3、操作系统:WINDOWS98、WINDOWS2000、WINDOWS XP 4、软件的功能和特点 A)库管理功能: 具有完善的EUT信息管理,校准数据管理,标准管理,数据信息管理。 B)支持多种仪器类型: 采用动态链接库的方式加载仪器的驱动程序,实现了通用性的要求,完全可以实现一套软件控制多套设备。 C)完善的测试控制流程 能对不同的仪器组合、不同的天线组合、不同的天线塔和转台的运动方式以及不同的仪器工作参数,提供灵活多样的测量控制。 D)多频段测量控制 可把测量频率划分为多个测量频段,在不同的测量频段测试人员可以选择不同的测量天线,设置不同的仪器的工作参数。最终的测试结果可画在一张图上,也可单独作图。 E)本软件极其重视数据的准确性,采用多用的数据校准方式。
