电阻在串联和并联中的规律和公式
（实用版）
目录
1.串联电路的电阻规律和公式
2.并联电路的电阻规律和公式
3.电阻串联和并联的实际应用
正文
一、串联电路的电阻规律和公式
串联电路是指多个电阻依次排列在同一电路中，电流在各个电阻之间是相等的。
根据欧姆定律，电阻的计算公式为 R=U/I，其中 R 代表电阻，U 代表电压，I 代表电流。
在串联电路中，总电阻等于各电阻之和，即R_total=R1+R2+R3+...+Rn。
二、并联电路的电阻规律和公式
并联电路是指多个电阻同时连接在电路的两个分支上，电压在各个电阻之间是相等的。
根据基尔霍夫定律，并联电路的总电阻公式为
1/R_total=1/R1+1/R2+1/R3+...+1/Rn。
化简后得到
R_total=R1*R2*R3*...*Rn/(R1+R2+R3+...+Rn)。
三、电阻串联和并联的实际应用
电阻串联和并联在实际电路中应用广泛，例如在家庭用电、工业生产等领域。
在串联电路中，电阻值越大，电流越小，总电阻等于各电阻之和。
在并联电路中，电阻值越小，电流越大，总电阻的倒数等于各电阻阻值的倒数之和。
第1页共1页。
电学基础并联与串联电阻的计算在电路中，电阻是非常重要的元件之一。
电阻的连接方式分为两种：并联和串联。
本文将介绍并联和串联电阻的计算方法。
1. 并联电阻计算在并联电路中，电阻是平行连接的，电流可以同时通过每个电阻。
在计算并联电阻时，可以使用以下公式：1/R总 = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中，R总为总电阻，R1、R2、R3等为各个并联电阻的阻值。
例如，如果有三个并联电阻R1、R2和R3，各自的阻值分别为10Ω、20Ω和30Ω，那么总电阻R总可以通过以下计算得出：1/R总 = 1/10 + 1/20 + 1/30计算出各个分数的倒数之和，然后取倒数得到总电阻：R总 = 1/(1/10 + 1/20 + 1/30)2. 串联电阻计算在串联电路中，电阻是依次连接的，电流必须经过每个电阻。
在计算串联电阻时，可以直接将各个电阻的阻值相加。
R总 = R1 + R2 + R3 + ... + Rn其中，R总为总电阻，R1、R2、R3等为各个串联电阻的阻值。
例如，如果有三个串联电阻R1、R2和R3，各自的阻值分别为10Ω、20Ω和30Ω，那么总电阻R总可以直接相加得到：R总= R1 + R2 + R3 = 10 + 20 + 30 = 60Ω3. 并联和串联电阻的应用并联和串联电阻的计算方法在实际电路中非常常见，并且在电路设计和故障排除中具有重要作用。
通过合理选择并联或串联连接电阻，可以满足电路所需的电阻值。
在家庭电路中，为了满足特定的电器功率需求，可以通过并联和串联不同阻值的电阻来调整电压和电流。
此外，在电子电路设计中，根据电路的需求，可以选择不同的连接方式以实现特定的功能。
总之，通过本文介绍的计算方法，我们可以准确地计算并联和串联电阻的值。
并联电阻使用倒数计算法则，而串联电阻则直接相加，实现了电路连接方式的灵活应用。
了解并掌握这些计算方法，对于电路的设计和维护非常重要。
串联电阻与并联电阻计算在电路中，电阻是一种基本的电子元件，它用来阻碍电流的流动。
电阻的连接方式可以分为串联电阻和并联电阻。
了解并掌握串联电阻和并联电阻的计算方法，对于设计和调整电路是非常重要的。
本文将介绍串联电阻和并联电阻的计算方法，帮助读者更好地理解并应用于实际电路设计中。
1. 串联电阻的计算方法串联电阻是将电阻连接在一条路径上，电流必须经过每个电阻才能完成电路的闭合。
在计算串联电阻时，我们可以将各个电阻的阻值相加即可。
例如，假设有三个串联电阻R1、R2和R3，它们的阻值分别为10欧姆、20欧姆和30欧姆，那么它们的串联电阻Rt可以通过以下公式计算：Rt = R1 + R2 + R3在这个例子中，串联电阻Rt的值为60欧姆。
通过将各个电阻的阻值相加，我们可以得到整个串联电阻的阻值。
2. 并联电阻的计算方法并联电阻是将电阻连接在多条路径上，电流可以选择通过其中任意一条路径。
在计算并联电阻时，我们需要使用并联电阻的公式来计算。
如果有两个并联电阻R1和R2，它们的阻值分别为10欧姆和20欧姆，那么它们的并联电阻Rp可以通过以下公式计算：1/Rp = 1/R1 + 1/R2再以这个例子为基础，我们可以得到：1/Rp = 1/10 + 1/20通过计算可以得到1/Rp = 3/20然后将上述结果倒数得到并联电阻Rp的值：Rp = 20/3 欧姆通过这个计算，我们得到了并联电阻Rp的阻值为约6.67欧姆。
3. 串联电阻和并联电阻的应用场景串联电阻和并联电阻在实际电路设计中有不同的应用场景。
当我们需要增加电路的总阻值时，可以选择使用串联电阻。
通过将多个电阻连接在一条路径上，电流必须经过每个电阻，从而增加了总阻值。
而当我们需要减小电路的总阻值时，可以选择使用并联电阻。
并联电阻可以提供多条路径供电流选择，电流可以选择通过其中任意一条路径，从而减小了总阻值。
在实际电路设计中，我们经常需要对电路进行调整和优化，通过合理地选择串联电阻和并联电阻的组合，可以达到我们所期望的电路效果。
电路中的电阻串联和并联电阻的计算电路中的电阻是一个非常重要的元件，用于控制电流流动。
在电路设计和分析中，我们经常需要计算串联和并联电阻的值。
本文将介绍电路中的电阻串联和并联的计算方法。
一、电阻串联计算电阻串联是指将多个电阻连在一起，形成一个电阻串联电路。
电流在串联电路中只能通过一个路径流动，因此串联电阻的总阻值等于各个电阻的阻值之和。
假设有n个电阻R1, R2, ..., Rn串联连接在一起，它们的总阻值记为RT。
那么串联电阻的计算公式为：RT = R1 + R2 + ... + Rn例如，如果有两个电阻分别为100欧姆和200欧姆，那么它们串联连接后的总阻值为300欧姆。
二、电阻并联计算电阻并联是指将多个电阻连接在一起，形成一个电阻并联电路。
电阻并联允许电流通过多条路径流动，因此并联电阻的总阻值等于各个电阻的倒数之和的倒数。
假设有n个电阻R1, R2, ..., Rn并联连接在一起，它们的总阻值记为RP。
那么并联电阻的计算公式为：1/RP = 1/R1 + 1/R2 + ... + 1/Rn例如，如果有两个电阻分别为100欧姆和200欧姆，那么它们并联连接后的总阻值为1/(1/100 + 1/200) = 66.67欧姆。
三、电路中的混合串联和并联电阻计算在实际的电路中，常常会有混合串联和并联的情况。
此时，我们可以先计算各个串联分支的总阻值，再将这些分支的总阻值作为并联电路的一个分支，最后计算出整个电路的总阻值。
例如，考虑以下电路：```--- R1 ---| |电压源 -- R2 -- R3 -- 电阻RL| |--- R4 ---```其中，R1、R2、R3、R4为串联连接的电阻，RL为并联连接的电阻。
假设R1 = 100欧姆，R2 = 200欧姆，R3 = 150欧姆，R4 = 50欧姆。
首先，计算串联分支R1和R2的总阻值R12 = R1 + R2 = 300欧姆。
然后，计算串联分支R3和R4的总阻值R34 = R3 + R4 = 200欧姆。
电阻的串联和并联1. 电阻的定义电阻（Resistance，符号R）是电路元件对电流的阻碍作用，是电路中电子流动的障碍。
电阻的单位是欧姆（Ohm，符号Ω），常用的单位还有千欧（kΩ）和兆欧（MΩ）。
2. 电阻的串联2.1 串联电路的定义串联电路是指将多个电阻依次连接在一起，形成一个电路。
在串联电路中，电流只有一条路径可以流通，因此电路中的电流在各个电阻中是相同的。
2.2 串联电路的总电阻在串联电路中，各个电阻的总电阻（Req）等于各个电阻的阻值（R1、R2、…、Rn）之和。
即：[ Req = R1 + R2 + … + Rn ]2.3 串联电路的特点（1）电流相等：在串联电路中，通过各个电阻的电流相等。
（2）电压分配：在串联电路中，各个电阻两端的电压之比等于它们的阻值之比。
（3）功率分配：在串联电路中，各个电阻消耗的功率之比等于它们的阻值之比。
3. 电阻的并联3.1 并联电路的定义并联电路是指将多个电阻并排连接在一起，形成一个电路。
在并联电路中，各个电阻的两端电压相同，电流在各个电阻之间分流。
3.2 并联电路的总电阻在并联电路中，各个电阻的总电阻（Req）可以通过以下公式计算：[ = + + … + ]3.3 并联电路的特点（1）电压相等：在并联电路中，各个电阻的两端电压相等。
（2）电流分配：在并联电路中，通过各个电阻的电流之比等于它们的阻值之比的倒数。
（3）功率分配：在并联电路中，各个电阻消耗的功率之比等于它们的阻值之比的倒数。
4. 串联和并联电路的应用4.1 串联电路的应用串联电路在实际应用中主要用于测量电压、电流和功率等。
例如，电压表、电流表和电阻表等都是基于串联电路的原理制成的。
4.2 并联电路的应用并联电路在实际应用中主要用于测量电压和电流等。
例如，多用电表就是基于并联电路的原理制成的。
5. 总结本文介绍了电阻的串联和并联电路的基本概念、公式和特点。
掌握了这些知识，读者可以更好地理解和应用电阻串联和并联电路，为电路设计和分析提供帮助。

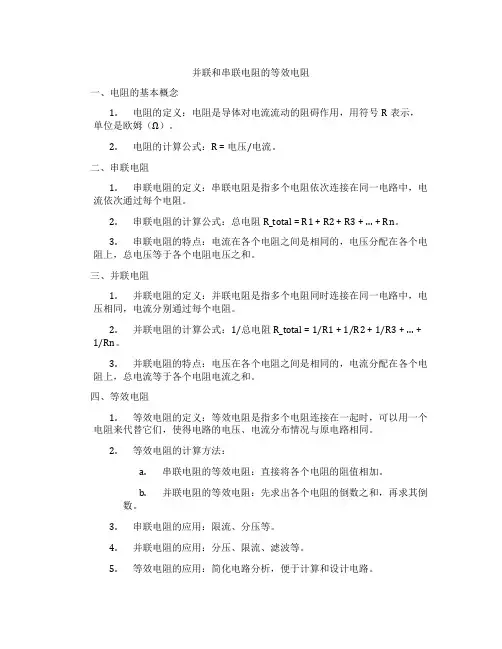

并联和串联电阻的等效电阻一、电阻的基本概念1.电阻的定义：电阻是导体对电流流动的阻碍作用，用符号R表示，单位是欧姆（Ω）。
2.电阻的计算公式：R = 电压/电流。
二、串联电阻1.串联电阻的定义：串联电阻是指多个电阻依次连接在同一电路中，电流依次通过每个电阻。
2.串联电阻的计算公式：总电阻R_total = R1 + R2 + R3 + … + Rn。
3.串联电阻的特点：电流在各个电阻之间是相同的，电压分配在各个电阻上，总电压等于各个电阻电压之和。
三、并联电阻1.并联电阻的定义：并联电阻是指多个电阻同时连接在同一电路中，电压相同，电流分别通过每个电阻。
2.并联电阻的计算公式：1/总电阻R_total = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn。
3.并联电阻的特点：电压在各个电阻之间是相同的，电流分配在各个电阻上，总电流等于各个电阻电流之和。
四、等效电阻1.等效电阻的定义：等效电阻是指多个电阻连接在一起时，可以用一个电阻来代替它们，使得电路的电压、电流分布情况与原电路相同。
2.等效电阻的计算方法：a.串联电阻的等效电阻：直接将各个电阻的阻值相加。
b.并联电阻的等效电阻：先求出各个电阻的倒数之和，再求其倒数。
3.串联电阻的应用：限流、分压等。
4.并联电阻的应用：分压、限流、滤波等。
5.等效电阻的应用：简化电路分析，便于计算和设计电路。
通过以上知识点的学习，学生可以掌握并联和串联电阻的等效电阻的概念、计算方法和应用，为后续电路学习打下基础。
习题及方法：1.习题：两个电阻R1=4Ω和R2=6Ω串联后接在电压为12V的电源上，求通过电路的电流。
解题方法：根据欧姆定律I=U/R，先计算总电阻R_total = R1 + R2 = 4Ω + 6Ω = 10Ω，然后代入公式计算电流I = U/R_total = 12V / 10Ω = 1.2A。
2.习题：两个电阻R1=3Ω和R2=5Ω并联后接在电压为9V的电源上，求通过R1和R2的电流。
电阻的串联和并联知识点一:；:电阻的串联有以下几个特点：(指R1、R2串联，串得越多，总电阻越大)①电流：I=I1=I2(串联电路中各处的电流相等)②电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和)③电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；如果n个等值电阻（R）串联,则有R总=nR注：总电阻比任何一个分电阻都大，其原因是电阻串联相当于增加了导体的长度；④分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少）⑤比例关系：电流：I1∶I2=1∶1例题：电阻为12Ω的电铃正常工作时的电压为6 V，若把它接在8 V的电路上，需要给它串联一个多大的电阻?(要求画出电路图，在图上标出有关物理量)例题：把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是__________，R1、R2两端的电压之比是_____________。
例题：如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。
求：(1)通过R1的电流I1是多少?(2)马平同学在求R2的电阻值时，解题过程如下：根据欧姆定律：R2=U/I=6V/0.5A=12Ω请你指出马平同学在解题过程中存在的错误，并写出正确的解题过程。
练习1．电阻R1和R2串联后接在电压为6 V的电源上，电阻R1=2Ω，R2=4Ω，求：(1)总电阻． (2)R1两端的电压．(要求画出电路图，在图上标出有关物理量)2．如图所示的电路中，若电源电压保持6 V不变，电阻R1=10Ω，滑动变阻器R2的变化范围是O～20Ω．求：(1)欲使电压表的示数为4 V，则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?(2)当滑动变阻器连人电路的电阻为20Ω时，电流表、电压表的示数分别是多大?3．把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是__________，R1、R2两端的电压之比是___________________。
电阻在串联和并联中的规律和公式
（实用版）
目录
1.串联电路的电阻规律和公式
2.并联电路的电阻规律和公式
3.电阻在串联和并联中的实际应用
正文
一、串联电路的电阻规律和公式
串联电路是指多个电阻依次排列在同一电路中，电流在各个电阻之间是相同的。
根据欧姆定律，电阻的计算公式为 R=U/I，其中 R 代表电阻，U 代表电压，I 代表电流。
在串联电路中，总电阻等于各部分电路电阻之和，即 R_total=R1+R2+R3+...+Rn。
二、并联电路的电阻规律和公式
并联电路是指多个电阻同时连接在电路的两个分支上，电压在各个电阻之间是相同的。
根据基尔霍夫定律，电阻的计算公式为
1/R_total=1/R1+1/R2+1/R3+...+1/Rn，即
R_total=1/(1/R1+1/R2+1/R3+...+1/Rn)。
三、电阻在串联和并联中的实际应用
在实际应用中，串联电路和并联电路有着不同的特点。
串联电路中，电阻值相加，总电阻随着电阻值的增加而增加；并联电路中，电阻值相乘，总电阻随着电阻值的减小而减小。
因此，在需要限制电流的场合，通常采用串联电路；在需要提高电压的场合，通常采用并联电路。
总之，电阻在串联和并联电路中的规律和公式分别为：串联电路中，总电阻等于各部分电路电阻之和；并联电路中，总电阻的倒数等于各电阻阻值的倒数之和。
电阻的串并联组合电阻是电路中常见的元件之一，它用来阻碍电流的流动。
在实际电路中，电阻的串并联组合应用广泛，通过不同的串并联方式可以实现对电路性能的灵活调节和优化。
本文将详细介绍电阻的串并联组合原理、应用和计算方法。
一、串联电阻的组合串联电阻的组合是将多个电阻依次连接在同一路径上，电流依次通过每个电阻。
在串联电阻组合中，总电阻等于各个电阻之和，即R_total = R1 + R2 + R3 + ... + Rn。
这是因为电流在串联电阻中是相同的，通过每个电阻时，都会对电流造成一定的阻碍。
串联电阻组合的电路图如下所示：[插入串联电阻组合的电路图]例如，假设有三个电阻R1、R2和R3分别为10欧姆、20欧姆和30欧姆，它们串联连接在电路中。
根据串联电阻的计算公式，总电阻R_total = R1 + R2 + R3 = 10欧姆 + 20欧姆 + 30欧姆 = 60欧姆。
二、并联电阻的组合并联电阻的组合是将多个电阻同时连接在电路中，电流在各个电阻之间分流，每个电阻上的电压相同。
在并联电阻组合中，总电阻的倒数等于各个电阻倒数的总和的倒数，即1/R_total = 1/R1 + 1/R2 + 1/R3+ ... + 1/Rn。
这是因为并联电阻中的电流会分流通过各个电阻，每个电阻上的电流与该电阻的电阻值成反比。
并联电阻组合的电路图如下所示：[插入并联电阻组合的电路图]以同样的例子，假设有三个电阻R1、R2和R3分别为10欧姆、20欧姆和30欧姆，并联连接在电路中。
根据并联电阻的计算公式，1/R_total = 1/R1 + 1/R2 + 1/R3 = 1/10欧姆 + 1/20欧姆 + 1/30欧姆 = 1/60欧姆。
通过求倒数并取倒数，可以得到总电阻R_total = 60欧姆。
三、串并联电阻的组合在实际的电路中，常常需要将串联和并联电阻组合在一起来满足不同的电路要求。
通过串并联电阻的组合可以灵活地调节电路的总电阻、功率分配和电流分配。
串联和并联的电阻公式电阻是电学的一个重要概念，它指电路中阻碍电流流动的物理量。
在电路中，电阻是一个关键的参数，通常用欧姆（Ω）来表示。
电路中存在着不同的电阻，而电阻之间的串联和并联是电学中的重要概念。
在不同的电路中，串联和并联的公式可以用来计算电路中的电阻值。
本文将主要介绍串联和并联电阻公式的计算方法和使用场景。
1. 串联电阻公式：串联电路是指将多个电阻按照一定的顺序连接起来的电路。
串联电路中的每一段电阻都会产生一定的电阻力，总阻力等于每个电阻的阻力之和。
为了更直观的来解释串联电路中的电阻公式，我们可以用两个电阻举例子。
假设有两个串联的电阻，分别为 R1、R2，则串联电路的总电阻公式可以用以下公式来计算：总电阻 R = R1 + R2当电路中有多个电阻串联时，同样的原则也可以适用，总电阻就等于每个电阻之和。
总电阻R = R1 + R2 + …… + Rn其中，n代表电路中串联电阻的数量。
用串联电阻公式计算总电阻时，需要了解每个电阻的阻力值，通常以欧姆（Ω）为单位。
对于串联电路中的电阻，电流的方向是相同的，电流只能在顺序电阻串联的所有电阻中流动。
2. 并联电阻公式：并联电路是指多个电阻并联连接在一起的电路。
在并联电路中，电流可以根据多个不同的路径流动。
并联电路中的总电阻等于每个电阻阻值的乘积除以它们的和。
同样的，我们可以用两个电阻举例子。
假设有两个并联的电阻 R1、R2，默认将它们分别接在干电池的两个端口上，则并联电路的总电阻公式可以用以下公式来计算：总电阻 R = R1 x R2 / (R1 + R2)同样的，当电路中有多个并联电阻时，可以用下面的公式来计算总电阻：总电阻R = (R1 x R2 x …… x Rn) / (R1 + R2+ …… + Rn)与串联电路不同的是，在并联电路中，不同的电阻可以选择不同路径来流动电流。
因此，电流看起来就好像在电路中流动的平行于地面的路径上。
并联电阻公式的计算需要同时考虑电流路径和每个电阻的阻力值。
电路中的电阻串联和并联电阻的等效问题在电路中，电阻是一个重要的元件。
在电路设计和分析中，经常会遇到电阻串联和并联电阻的等效问题。
本文将详细讨论电路中电阻串联和并联的概念、计算方法以及等效电阻的计算。
1. 电阻串联的概念和计算方法电阻串联是指将两个或多个电阻按顺序连接在一起的方式。
当电阻串联时，电流依次通过每个电阻。
电阻串联的总电阻可以通过将每个电阻的阻值相加来计算。
假设有两个电阻R1和R2，它们串联在一起，总电阻记为RT。
那么，总电阻的计算公式如下：RT = R1 + R22. 电阻并联的概念和计算方法电阻并联是指将两个或多个电阻同时连接在电路中的方式。
当电阻并联时，电流会分流经过各个电阻。
电阻并联的总电阻可以通过将每个电阻的倒数相加后再取倒数来计算。
假设有两个电阻R1和R2，它们并联在一起，总电阻记为RP。
那么，总电阻的计算公式如下：1/RP = 1/R1 + 1/R2电阻串联和并联的概念和计算方法可以扩展到多个电阻的情况。
例如，对于三个电阻R1、R2和R3的串联电路，总电阻的计算公式为：RT = R1 + R2 + R3对于三个电阻R1、R2和R3的并联电路，总电阻的计算公式为：1/RP = 1/R1 + 1/R2 + 1/R33. 电阻串联和并联的等效问题在电路中，经常需要求解电阻串联和并联电阻的等效问题。
等效问题是指将一个复杂的电路转化为一个简化的电路，该简化电路具有相同的电流电压特性。
电阻串联和并联的等效问题可以通过计算总电阻来实现。
对于电阻串联，可以将多个串联的电阻替换为一个等效电阻。
等效电阻的值与串联的电阻之和相等。
通过使用等效电阻，可以简化电路的分析和计算。
对于电阻并联，可以将多个并联的电阻替换为一个等效电阻。
等效电阻的值可以通过并联电阻的倒数之和再取倒数来计算。
同样地，使用等效电阻可以简化电路的分析和计算。
4. 实例分析现在我们来看一个具体的例子，以帮助理解电阻串联和并联的计算。
串联电阻和并联电阻
串联电阻和并联电阻是电路中两种基本的电阻连接方式。
在串联电路中，各电阻上的电流相等，各电阻两端的电压之和等于电路总电压，因此，串联电阻分压。
每个电阻上的电压小于电路总电压。
串联电阻的总阻值是各个电阻阻值的和，并且任一电阻增大，总阻值也会随之增大。
在并联电路中，各电阻两端的电压相等，各电阻上的电流之和等于总电流（干路电流），因此，可知每个电阻上的电流小于总电流。
并联电路的总阻值小于任何一个分支电阻的阻值。
此外，还存在一种电阻串并联电路，它由电阻串联电路与电阻并联电路组合而成。
例如，电路中的电阻R1和R2先进行并联，然后再与电阻R3进行串联，这就构成了纯电阻的串并联电路。
