下载文档原格式
影响水泥强度和分析检验结果的因素影响水泥强度检验的因素包括试验条件和仪器设备。
试验条件方面，材料温度、室温、水温变化等会影响水泥强度，当温度偏高时，水泥强度也会明显偏高。
养护箱温度对于水泥的早期强度影响比对水泥后期强度的影响更大。
试样存放条件和封存条件也会对水泥强度产生影响，试样应保持在干燥的环境中，并采用适当措施加以封存。
加水量和标准砂也会对水泥强度产生影响。
仪器设备方面，胶砂搅拌机和振动台的工作间隙、振幅、质量等参数都会对水泥强度检验结果产生影响。
夹具对水泥强度检验结果的影响非常大，特别是抗压夹具，不合格的抗压夹具会导致强度偏低2%至10%甚至更多。
此外，使用时间长的抗压夹具也会影响抗压强度。
因此，在进行检验时，需要使用合格的夹具，并定期更换夹具。
试验操作也会对水泥强度检验结果产生影响。
例如，在刮平试体时，手法不当、用力不匀或对胶砂搅动过多都会导致试体出现裂纹或缺陷，从而影响测试结果。
此外，破型时加荷速度也会影响强度检验结果。
为确保检验准确，需要规定操作人员的操作方法、刮平刀数和加荷速度等必要措施。
分析结果偏高的因素很多，其中一些共同的因素包括在测定条件下其它成分也被测定。
例如，来自试剂、水或实验器皿中的“空白”都会对结果产生影响。
需要注意的是，不同的分析方法和分析成分也会对结果产生影响，因此需要根据具体情况进行分析。
在进行实验时，需要注意清洗实验器皿和滴管橡胶头，避免不洁物进入试验溶液，从而影响结果。
1.来自共存离子的干扰在确定分析条件时，需要采取措施消除来自共存离子的干扰。
例如，在配位滴定中，钛会对铝产生干扰，锰会对铝和镁产生干扰，钙会对铝产生干扰。
还有以硫酸钡重量法测定矿渣水泥中三氧化硫时，如果不正确地加入硝酸，会将硫化物氧化为硫酸盐，导致结果偏高。
在离子交换法测定含氟、氯、磷试样中的三氧化硫时，这些离子会对三氧化硫的测定结果产生严重干扰。
2.计量不准确或使用不当使用不准确的计量会导致分析结果偏低。
水泥胶砂强度检测结果准确性的影响因素分析水泥胶砂强度检测是建筑工程中非常重要的一项工作，它直接影响着建筑物的安全性和耐久性。
确保水泥胶砂强度检测结果的准确性至关重要。
影响水泥胶砂强度检测结果准确性的因素却有很多，本文将对这些因素进行分析。
一、水泥质量的影响水泥质量直接影响着水泥胶砂的强度，因此作为基础材料的水泥质量是影响水泥胶砂强度检测结果准确性的重要因素之一。
水泥的种类、品牌、生产厂家以及生产日期都会对水泥胶砂的强度产生影响。
在进行水泥胶砂强度检测时，需要对水泥的质量进行严格的把控和选择。
二、胶砂配合比的影响胶砂的配合比对水泥胶砂的强度也有一定的影响。
过高或过低的配合比都会导致水泥胶砂的强度下降，影响检测结果的准确性。
在施工过程中，需要根据工程要求和材料特性合理控制胶砂的配合比，以确保检测结果的准确性。
三、施工工艺的影响施工工艺直接影响着水泥胶砂的质量和强度，进而影响着检测结果的准确性。
施工中的振捣、浇筑、养护等工艺都会对水泥胶砂的强度产生影响，因此需要严格控制施工工艺，确保水泥胶砂的质量和强度满足设计要求。
四、环境因素的影响环境因素也会对水泥胶砂的强度产生影响，从而影响检测结果的准确性。
例如温度、湿度、气压等环境因素都会影响水泥胶砂的凝固和硬化过程，进而影响其强度。
在进行水泥胶砂强度检测时，需要考虑环境因素对检测结果的影响，并进行相应的修正。
五、试验方法的影响水泥胶砂强度的检测方法也会对检测结果的准确性产生影响。
不同的检测方法在不同条件下的适用性不同，需要根据实际情况选择合适的检测方法。
检测过程中的操作技术、设备精度等方面也会对检测结果的准确性产生影响。
在进行水泥胶砂强度检测时，人为因素也会对检测结果的准确性产生影响。
例如操作人员的经验、技术水平、仪器仪表的使用方法等，都会直接影响着检测结果的准确性。
在进行检测时，需要培训和选拔专业的操作人员，并严格按照标准操作要求进行检测。
水泥胶砂强度检测结果的准确性受到多种因素的影响。
水泥胶砂强度检测结果准确性的影响因素分析1. 水泥质量：水泥作为胶砂的主要成分，其质量直接影响胶砂的强度。
水泥的品牌、生产工艺、配料比例等因素都会影响水泥的质量。
在胶砂强度检测时，需要选择优质的水泥，并保证其质量稳定。
2. 骨料性质：骨料是胶砂中的另一个重要成分，其性质也会对胶砂的强度产生影响。
骨料的种类、粒径分布、含水率等都会影响胶砂的强度。
在胶砂制备过程中，需要选择合适的骨料，并控制其性质。
3. 掺合料掺量：为了提高胶砂的强度，常常会在水泥中加入适量的掺合料，如粉煤灰、矿渣粉等。
掺合料的掺量、种类和质量都会对胶砂的强度产生影响。
过量的掺合料会降低胶砂的强度，而不足的掺合料则无法达到预期的强度要求。
4. 水灰比：水灰比是指水和水泥的质量比。
水灰比过低会导致混凝土难以拌和均匀，影响胶砂的强度；水灰比过高则会使混凝土变脆，同样会降低胶砂的强度。
在胶砂制备过程中，需要合理控制水灰比，以确保胶砂达到预期的强度。
5. 拌合时间和拌合强度：胶砂的制备过程中，拌合时间和拌合强度的控制也会影响胶砂的强度。
拌合时间过长会使胶砂过度硬化，强度下降；拌合强度过低则会导致胶砂内部颗粒分布不均匀，同样会影响胶砂的强度。
6. 养护条件：胶砂制备完成后的养护条件也会影响胶砂的强度。
养护时间过短会使胶砂强度发展不完善；养护环境湿度和温度不适宜也会对胶砂的强度产生负面影响。
水泥胶砂强度检测结果的准确性受多个因素影响，包括水泥质量、骨料性质、掺合料掺量、水灰比、拌合时间和拌合强度以及养护条件等。
在进行胶砂强度检测时，需要综合考虑这些因素，并进行必要的控制，以保证检测结果准确可靠。
水泥胶砂强度检测结果准确性的影响因素分析水泥胶砂强度检测是评价水泥胶砂质量的重要指标之一，其准确性直接影响到工程质量和安全。
在实际工程施工中，对水泥胶砂强度检测的准确性要求越来越高，因此有必要对其影响因素进行深入分析和研究。
一、试验条件水泥胶砂的强度检测受试验条件的影响较大。
首先是试验室条件，包括温度、湿度等环境因素。
水泥胶砂的硬化过程受温度和湿度的影响很大，如果试验室环境的温湿度不能控制到合适的范围，就会对强度检测结果产生影响。
其次是试验样品的制备，如果样品的配制和养护不当，也会影响强度检测结果的准确性。
二、原材料质量水泥胶砂的强度受原材料质量的影响较大，尤其是水泥的品种和配合比。
不同品种的水泥具有不同的硬化特性，如果使用质量不合格的水泥，其强度检测结果肯定会出现偏差。
配合比的调整也会影响水泥胶砂的强度，过高或过低的配合比都会导致强度检测结果偏离实际情况。
三、试验方法水泥胶砂强度检测的方法对结果的准确性也有着重要的影响。
通常使用的方法有压缩试验和抗拉试验等，不同的试验方法适用于不同的水泥胶砂类型，如果选择不当，就会影响结果的准确性。
在试验过程中，加载速度、加载方式等操作也会对结果产生一定影响，需要严格按照标准操作。
四、设备精度水泥胶砂强度检测所使用的设备精度也是影响结果准确性的因素之一。
如果使用的设备精度不高，就会导致误差的积累，从而影响结果的真实性。
选择合适的检测设备和保证设备的精度对结果的准确性至关重要。
五、样品质量样品的质量对强度检测结果的准确性也有着重要的影响。
试验样品的制备工艺和质量直接关系到检测结果的准确性，如果样品质量存在问题，比如表面裂缝、不均匀等，就会影响强度检测结果的真实性。
六、人为因素水泥胶砂强度检测中人为因素也会对结果准确性造成影响。
操作人员的经验、技术水平和工作态度都会直接影响检测结果。
如果操作人员没有受过专业培训，对操作规程不熟悉，就会对结果的准确性产生负面影响。
水泥胶砂强度检测结果的准确性受试验条件、原材料质量、试验方法、设备精度、样品质量和人为因素等多方面影响。

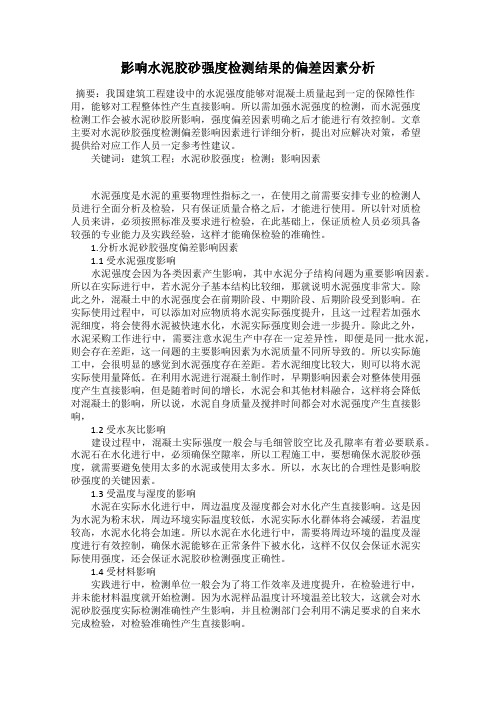

影响水泥胶砂强度检测结果的偏差因素分析摘要：我国建筑工程建设中的水泥强度能够对混凝土质量起到一定的保障性作用，能够对工程整体性产生直接影响。
所以需加强水泥强度的检测，而水泥强度检测工作会被水泥砂胶所影响，强度偏差因素明确之后才能进行有效控制。
文章主要对水泥砂胶强度检测偏差影响因素进行详细分析，提出对应解决对策，希望提供给对应工作人员一定参考性建议。
关键词：建筑工程；水泥砂胶强度；检测；影响因素水泥强度是水泥的重要物理性指标之一，在使用之前需要安排专业的检测人员进行全面分析及检验，只有保证质量合格之后，才能进行使用。
所以针对质检人员来讲，必须按照标准及要求进行检验，在此基础上，保证质检人员必须具备较强的专业能力及实践经验，这样才能确保检验的准确性。
1.分析水泥砂胶强度偏差影响因素1.1受水泥强度影响水泥强度会因为各类因素产生影响，其中水泥分子结构问题为重要影响因素。
所以在实际进行中，若水泥分子基本结构比较细，那就说明水泥强度非常大。
除此之外，混凝土中的水泥强度会在前期阶段、中期阶段、后期阶段受到影响。
在实际使用过程中，可以添加对应物质将水泥实际强度提升，且这一过程若加强水泥细度，将会使得水泥被快速水化，水泥实际强度则会进一步提升。
除此之外，水泥采购工作进行中，需要注意水泥生产中存在一定差异性，即便是同一批水泥，则会存在差距，这一问题的主要影响因素为水泥质量不同所导致的。
所以实际施工中，会很明显的感觉到水泥强度存在差距。
若水泥细度比较大，则可以将水泥实际使用量降低。
在利用水泥进行混凝土制作时，早期影响因素会对整体使用强度产生直接影响，但是随着时间的增长，水泥会和其他材料融合，这样将会降低对混凝土的影响，所以说，水泥自身质量及搅拌时间都会对水泥强度产生直接影响，1.2受水灰比影响建设过程中，混凝土实际强度一般会与毛细管胶空比及孔隙率有着必要联系。
水泥石在水化进行中，必须确保空隙率，所以工程施工中，要想确保水泥胶砂强度，就需要避免使用太多的水泥或使用太多水。
水泥胶砂强度检测结果准确性的影响因素分析水泥胶砂是建筑工程中常用的材料之一，其强度检测是保证建筑质量的重要环节。
然而，在实际的检测过程中，检测结果可能存在误差，影响其准确性。
本文将从水泥胶砂强度检测结果准确性影响因素的角度进行分析。
一、试验过程中人为因素的影响1.试件制备的质量：水泥胶砂强度检测的准确性受试件制备质量的影响较大。
若制备试件的方式不当，试件的形状不规则、表面不平整等均会导致试件的强度检测误差增大。
2.检测设备和仪器的质量：检测过程中使用的测量、测试设备的精度，校准操作的正确性以及仪器的精度均对试件强度检测结果的准确性造成差异。
3.检测人员技能水平：试验过程中，技术水平高的检测人员所做出的检测结果，其的准确度比技术水平较低的检测人员更高。
检测人员的专业程度和对操作要求的理解程度直接影响了检测结果的准确性。
二、试验环境的影响1.试验过程的温度变化：水泥胶砂强度检测试验过程中，温度对强度的影响是非常复杂且关键的因素之一。
比如，若在试验环境中温度波动过大，将直接影响水泥胶砂中水分的变化，从而影响了试件的强度值。
2.检测环境的湿度：水泥胶砂强度检测的试验环境的湿度对试件的变化也非常敏感。
当检测环境的湿度较高时，将会导致水泥胶砂材料中润湿性变高，从而降低试件的强度值。
1.试验过程中的压力：在试验过程中，试件所受的压力对其强度检测结果的精度起着关键的影响。
若在试验过程中施加的压力不均衡或不充分，将会影响试件的真实强度值。
结论：水泥胶砂强度检测结果准确性的影响因素较多且非常复杂。
人为因素、试验环境、试验操作均对检测结果的准确性产生一定的影响。
为避免影响检测结果，我们应该在试验过程中严格遵守操作规程、提高检测人员素质并结合实际调整环境因素。
影响水泥胶砂强度检测结果的因素探析在建设工程中，水泥的强度是保证混凝土质量的重要因素之一，它直接影响到整个工程的质量。
所以必须要对水泥的强度进行检测，对水泥强度的检测是通过制作水泥胶砂并对其进行检测来实现的，而水泥胶砂强度直接影响到水泥强度检测结果的准确性。
明确影响因素，这样才可以进行有效地控制。
现就水泥胶砂强度的影响因素进行分析，并提出几点解决方法，仅供参考。
标签：水泥强度；水泥胶砂强度；检测；影响因素；原因分析前言水泥强度一直是水泥产品的重要物理指标之一，因此在使用前，必须要由专业检验人员进行全面的分析与检验，只有在确保质量合格以后，才能投入到使用中。
所以对于检验人员来说，在实际检测中必须严格按照相关标准与规范要求进行检验。
另外，还要求检验人员必须要具备过硬的专业技能与实践经验，这样才能保证检验的准确性。
1 影响水泥胶砂强度的因素1.1 水泥的强度水泥的强度常常会受到多种因素的影响，其中最为重要的就是水泥分子结构的问题。
因此在实际中，如果水泥分子结构较细，那样就证明水泥强度较大。
另外在混凝土中，水泥强度主要会受到三个阶段的影响，主要为前期、中期与后期的影响。
在使用过程中，可以适当地增加一些物质来提高水泥强度。
且在这一阶段中要注意的是如果水泥的细度增加，就会加快水泥被水化的速度，相应水泥强度也在增大。
另外在采购水泥的过程中，要注意的是由于水泥在生产过程中会存在一定的差异，因此即便是同一批次中所产生的水泥，也会出现一定的差距。
如果是实际建设施工中，明显感觉到水泥强度存在一定的差距，造成这一因素的主要原因就是因为水泥质量不同而引起的。
所以在面对细度较大的水泥时，可以适当减少使用水泥的量。
在利用水泥制作混凝土的过程中，早期的影响因素能够直接影响整个使用强度，但是随着时间的不断推移，水泥会与其他材料进行融合，这样也就降低了对混凝土的影响。
所以说，水泥自身的质量与搅拌的时间都直接影响着水泥的强度[1]。
影响水泥强度检验的主要因素水泥强度是指水泥胶砂硬化试体所能承受外力破坏的能力。
水泥强度是水泥重要的物理力学性能，强度检验的规范性和准确性直接影响到水泥的控制。
1、仪器设备的影响1.1 计量器具的影响GB/T17671—1999规定，称量天平的精度为±1g，加水器精度±1 ml，如检验用天平和加水器的精度不够，会使水泥用量和加水量不准确，导致水泥胶砂的水灰比和灰砂比误差较大，必然影响水泥强度检验的结果。
试验表明，加水量波动1%，抗压强度相应波动2%左右。
1.2 行星式水泥胶砂搅拌机1.2.1JC/T681—1997规定，叶片与锅底、锅壁之间的间隙为3±1mm，也就是说必须执行“2过4不过”原则。
ISO679：1989《水泥试验方法—强度测定》要求标准砂的粒度范围0.08~2.0mm，间隙＜2mm，搅拌机会挤压砂粒，使水泥抗压强度偏高；间隙＞4mm时，胶砂浆体不均匀，试体强度跳差大；间隙过大，3d抗折下降24%、3d抗压下降12%，28d抗折下降11-13%、抗压下降10-12%。
1.2.2GB/T17671—1999要求行星式水泥胶砂搅拌机伴随着慢速和快速旋转完成搅拌过程，搅拌叶片高速和低速时的自转和公转速度高低直接影响水泥胶砂拌和的均匀程度，所以水泥胶砂搅拌机要定期计量检定和校验。
1.3 振实台振实台的振动部分重量是影响振幅大小的主要因素，“台盘上安装上空试模后包括臂杆、模套和卡具的总质量”要求符合JC/T682—1997规定：（20±0.5）kg，振幅大小又直接影响到试体的密实程度，从而影响水泥强度检验结果。
振实部分重量增加，会使振幅变小，使试体中的空气不能充分排出，致使试体不密实，导致强度检验结果偏低，反之会偏高。
所以振实台必须定期检验和校验。
振实台的安装若不按标准要求进行，也不能正确反映水泥强度检验结果。
1.4 试模忽略对试模的管理，不对其进行校验，从而使用不符合JC/T762—1997的试模，造成振实成型砂浆渗透出来，成型的试体不规则，直接影响水泥强度检验结果；模腔尺寸偏大会使检验结果偏高。
水泥胶砂强度检测结果准确性的影响因素分析随着建筑行业的发展，水泥胶砂作为建筑材料，被广泛应用。
其在构建房屋、桥梁、隧道等基础设施中，具有非常重要的作用。
而水泥胶砂的强度是其在使用中最重要的性能参数之一，直接影响着其使用寿命和安全性能。
因此，水泥胶砂的强度检测结果准确性成为了检测的核心问题。
本文将对水泥胶砂强度检测结果准确性的影响因素进行分析和探讨。
1. 后期养护水泥胶砂强度测试结果的准确性与后期养护相关。
因为水泥砂浆成型后，需要一定时间的养护时间，以便胶砂中的水分蒸发，水泥胶固结化学反应完全完成，形成坚硬的实体。
长时间养护可以使水泥胶砂的强度更加稳定、可靠。
相反，如果养护不周，水泥砂浆的成型受到破坏，强度测试结果可能误差很大。
2. 基础次品水泥胶砂的零散颗粒形态，容易受到基础质量的影响。
如果基础质量不好，水泥胶砂受到外力时更易于裂纹，造成强度变化。
同时，基础中杂质太多也会影响水泥胶砂的强度。
因此，在进行水泥胶砂强度测试前，应该先评估基础质量，一旦发现次品，必须及时进行处理。
3. 混料比例水泥胶砂混合料的配比与强度检测的准确性密切相关。
在混合料中，水泥、树脂、硬化剂等比例的不同，会导致水泥胶砂强度持久性的明显差异。
如果所混合的水泥、树脂、硬化剂比例不均，就不能保证水泥胶砂强度检测结果的准确性。
4. 检测方法水泥胶砂强度测试方法的不同，可能会对测试结果产生较大的影响。
例如，在测定时刻、试件尺寸、试件养护条件、强度测试设备等环节上的不同，都可以对强度测试结果产生重大影响。
因此，选择合适的检测方法，对结果的准确性有着至关重要的作用。
综上所述，水泥胶砂强度检测结果准确性的影响因素是多方面的，其中包括后期养护、基础次品、混料比例和检测方法等因素。
这些因素综合影响了水泥胶砂强度检测结果的准确性和稳定性，为测试带来了更高的挑战。
在实际应用中，我们应该根据具体情况合理地选择检测方法，充分评估影响因素，提高测试结果的准确性和可靠性。
影响水泥胶砂强度检验误差的因素分析摘要：由于水泥是建筑施工企业一种重要的原材料，而水泥胶砂强度值又是检验水泥质量的一个重要指标。
本文通过对标准砂、试验条件、仪器设备、试验操作四个方面来分析影响水泥胶砂强度检验误差的因素，以实现对影响的主要因素进行控制。
从而达到规范中对检验方法的精确性和再现性的要求。
关键词：水泥胶砂强度检验误差水化Abstract: Due to the cement is a construction enterprise one of the important raw materials, and cement grinding strength value of the cement quality inspection is one of the important indexes. This article through to the standard sand, test conditions, apparatus, equipment, the test operation four aspects of analysis on strength of cement grinding the factors error inspection, in order to influence factors of control. Thus achieve a standard test method for the accuracy and reproducibility requirements.Keywords: cement grinding strength test error hydration水泥是混凝土重要胶凝材料。
水泥强度是水泥胶结力的体现，是影响混凝土强度的主要因素。
而水泥胶砂强度检验值又是评定水泥强度等级的主要指标，其检验误差是否足够小，直接影响对水泥质量的评定。
我们知道由于水泥胶砂强度检验程序较为复杂，因此，影响其检验结果的因素较多。
从取样、试验、成型、脱模养护到破型，这一系列的操作过程，所用材料、仪器设备、环境条件及操作人员，都会不同程度地给水泥胶砂强度带来一定的影响。
为此，笔者试图对水泥胶砂强度检验中的误差进行分析，以便及时发现影响强度检验值的因素，及时对影响的主要因素进行控制。
一、标准砂的影响标准砂的质量是影响检验结果的主要因素之一，GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》中对砂的要求有了很详细的规定。
中国ISO标准砂袋装量的范围为1350g±5g。
现在的用的袋装标准砂的质量一般都在标准范围内，但袋与袋之间质量相差也能达到（4-5）g，个别的还不在标准范围内。
如果试验前未称标准砂的质量，而用了不在标准范围内的标准砂做试验，将会给试验结果带来很大误差。
笔者用这种不在标准范围内的袋装标准砂与质量为1350 g 的袋装标准砂对两种PO32.5等级水泥（编号为1、2），一种PS32.5等级水泥（编号为3）做比对试验，在其他试验条件相同的情况下，胶砂强度检验结果如表1所示。
表1注：每种水泥用每种标准砂做3组试验，强度平均值为3组试验强度的平均值。
由表1中可看出当标准砂的质量超过标准要求的上限时，检验结果偏小；当标准砂的质量低于标准要求的下限时，检验结果偏高。
因此，每次试验之前都应用天平称一下袋装标准砂的质量，力求每次试验所用的标准砂的质量都接近中值。
二、试验条件的影响（一）温度的影响温度主要影响水泥的水化速率。
水泥的水化反应过程，也遵循一般的化学反应规律。
温度升高，水化加速，可使硅酸三钙C3S的诱导期缩短，第二放热峰提高，加速期和减速期也相应提前结束。
而β-C2S受温度的作用更大，水化速率提高的更多。
我们知道水泥熟料矿物组成中最主要的就是硅酸三钙C3S和硅酸二钙C2S，因此温度对水泥胶砂强度的影响，也就是通过加速硅酸三钙C3S和硅酸二钙C2S的水化来提高强度。
一般而言，温度对胶砂强度检验结果的影响如下：1、试验室温对水泥物理性能的影响很大，因此GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》中对试验室温有严格限制（20℃±2℃）。
温度升高，水泥强度有所增加；温度降低，水泥强度有所减少。
对于施工试验室来说，还要注意材料温度的变化，特别是冬季，水泥来样后，有可能放在室外，第二天取样后未放置24h就直接试验，水泥温度很低，影响其早期强度的发展。
2、养护箱温度变化对试体强度有一定影响。
特别是养护箱上中下三层实际温度与养护箱显示温度最大相差可达1.6℃，在设定养护箱温度时，一定要参考设备检定证书上的修正值，调节显示温度，使上中下三层实际温度控制在（20±1）℃的范围内，另外层与层之间的温度也有差异（相差可达1℃）。
在做试验时，胶砂试模放在哪一层，哪一个位置上，它的温度实际是多少度，应做到心中有数。
3、养护池水温变化对试体强度影响很大。
GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》中对养护池水温有很严格要求的规定（20±1）℃，可见养护池水温的影响因素不可忽视。
在养护池水温不同，其他试验条件相同的情况下，3组不同厂家生产的PO32.5等级水泥（编号为1、2、3），1组PO42.5等级水泥（编号为4），1组PS32.5等级水泥（编号为5），其比对试验胶砂强度检验结果如表2所示。
由表2可看出，当养护池水温高时，其强度值也高；当养护池水温低时，其强度值也低。
一般情况下，建筑施工试验室对养护池水温控制都比较严格，但是注意恒温水槽控制柜的检定证书上都有各个位置的温度修正值，要参考一下它，调节温度时，使水槽各个位置的实际温度都在标准范围内。
另外，冬季如果养护池边有暖气片，一定要注意暖气片要离养护池远一些，要不然暖气近的养护池水温有可能比其它养护池的温度要高好几度。
在这些养护池养护的试件的强度要比其实际龄期强度高不少。
（二）湿度的影响湿度的影响主要反映在养护箱内，试体成型后在养护箱中要进一步水化、硬化。
只有当外界环境湿度与试体保持水分平衡时，水化反应才能正常进行；当外界环境湿度小于试体湿度时，试体与环境失去了水分的平衡，试体内的水分要不断的扩散到环境中去，致使试体中参加水化的化学成分不能正常反应，造成水化不完全；当外界环境湿度大于试体湿度时，试体水化过程中不断得到外界水分补充，使试体水化反应较完全。
所以当养护箱湿度＜90%，试体易于干燥变形，试休强度会受到一定的影响。
（三）仪器设备的影响1、加水器的影响加水量的多少对水泥强度的影响很大，加水量增加，水泥强度降低。
加水器的容量为（225±1）mL，当加水量大于标准加水量（0.5-1.5）mL时，3天强度一般降低（0.5-2.0）Mpa，28天强度降低（1-3）Mpa，当加水量少于标准加水量少于标准加水量（0.5-1.5）mL时，3天强度一般增加（0.5-2.0）Mpa，28天强度降低（1-4.5）Mpa。
注意：加水器一定要经过检定，并注意是否有修正值。
2、胶砂搅拌机的影响搅拌时间不够，物料就不均匀，势必影响其强度。
在成型时要检查各阶段的搅拌时间是否与标准要求相同，在搅拌过程中是否有停机的现象，搅拌叶与锅壁的间隙是否符合要求。
3、振实台JC/T682-1997《水泥胶砂试体成型振实台》中对振实台的要求有了很明确的规定，需要注意的是振实台的安装对强度结果影响很大。
白显明老师的一篇论文，论证过用砂浆和砖砌实心台比混凝土实心台水泥强度偏低5%左右。
所以振实台安装要注意两个方面，一是必须安装在混凝土基座上，不要安装在用砖和砂浆砌成的台子上，二是安装的设备应成水平状态。
4、养护箱养护箱篦板不水平，会使试体尺寸不一致，影响试体的强度。
注意：防止养护箱内的湿气凝结成水珠后下滴，使试体受损。
5、水泥强度试验机试验机的加荷速度、灵敏度、夹具压板的尺寸、平面度、上下重合度、同轴度都会对强度产生影响。
一般来说全自动恒应力水泥强度试验机，它较一般的水泥压力机而言具有直观，加荷速度容易控制等优点。
但我们也必须注意一下它的检定证书，在每一个量程处都给了试验机示值误差测量结果的相对扩展不确定度。
在与其他试验室做比对试验时也要考虑它的因素。
（四）试验操作1、在称量各种物料过程中，各种物料的质量严格按标准要求去称量，最好控制在中值。
倒料时不要散失。
2、把标准砂倒入加砂斗时，一定要把砂子全部加入斗内，不得外撒。
水泥加入搅拌锅内也要格外小心，搅拌过程中要监视标准砂是否全部加入锅内，有无外溅，搅拌中间停拌时一定要用小刀把粘在叶片和锅壁上的物料刮入到胶砂内，在振实前用小勺把锅内的胶砂搅拌若干次。
3、脱模时不要用力过大，注意不要用铁锤敲打试模四周，防止试体受到剧烈振动。
因为硬化水泥浆体是由无数钙矾石的针状晶体和多种形貌的C-S-H，再夹杂着六方板状的氢氧化钙和单硫型水化铝酸钙等晶体交织在一起而构成的，它们密集连生交叉结合而具有强度。
在形成过程中受到剧烈振动而导致浆体结构破坏，强度就会降低。
所以脱模时最好用橡皮锤或脱模器。
4、在破型的过程中，一定要用湿毛巾将试体覆盖，每块试体压完后，夹具内的残留物清理干净后再进行第二块试验。
当发现本室检验结果与质检机构的检验结果相差较大或正常样品检验数据异常时，可按上述影响因素进行分析，分析程序如下：首先分析是系统误差，还是偶然误差，当长期偏高或偏低时，一般属系统误差；时高时低或偶然一、两次偏低或偏高时，一般属偶然误差。
如果确定是系统误差，则应当从标准砂、人员操作、仪器设备、试验条件（包括环境温湿度、试验室温度、试验水温）等方面逐步分析。
一般程序是：首先检查试验条件，因为这是最简单的；然后对仪器设备进行检查，必要时请标准计量部门对仪器设备进行一次期间核查；最后就是检查人员的操作方法，是否按标准规范进行试验操作。
如果确定是偶然因素，则首先要检查最近是否变动有关试验前提（即是否更换操作人员，是否更换过新的仪器设备，是否试验物质性能变化），然后反复试验，操作过程是否有干扰因素存在。
最后还要考虑质检机构是否发生偶然偏差。
总之，水泥胶砂强度的检验是个系统的工程，要想保证检验结果的准确性就要保证各个环节都严格要求进行，只有这样才能实现标准GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》中对检验方法的精确性和再现性的要求。
[1]《水泥工艺学》，沈威、黄文熙、闵盘荣编，武汉工业大学出版社，1991年。
[2] GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》[3]JC/T681-1997《行星式水泥胶砂搅拌机》[4]JC/T682-1997《水泥胶砂试体成型振实台》[5] GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》介绍白显明注：文章内所有公式及图表请用PDF形式查看。
