变频器节能技术原理-分析及应⽤变频器节能技术原理分析及应⽤摘要：本⽂简述了变频器的基本⼯作原理，详细介绍了变频器调速技术的节能原理和节能⽅法，并通过变频器在风机和⽔泵的具体应⽤，说明了变频器具有较好节能节电的功能。
关键词：变频，调速，节能能源⼯业作为国民经济的基础，对于社会、经济的发展和⼈民⽣活⽔平的提⾼都极为重要。
当前全球经济发展过程中，能源的紧张不仅制约了相当多发展中国家的经济增长，也为许多发达国家带来了相当⼤的问题。
因此，对能源的有效利⽤在我国已经⾮常迫切。
作为能源消耗⼤户之⼀的电机在节能⽅⾯是⼤有潜⼒可挖的。
在⼯业⽣产和产品加⼯制造业中，风机、泵类等设备应⽤范围⼴泛；其电能消耗和诸如阀门、挡板相关设备的节流损失以及维护、维修费⽤占到⽣产成本的7%-25%，是⼀笔不⼩的⽣产费⽤开⽀。
随着经济改⾰的不断深⼊，市场竞争的不断加剧；节能降耗业已成为降低⽣产成本、提⾼产品竞争⼒的重要⼿段之⼀。
变频调速技术，正是顺应了⼯业⽣产现代发展的要求，在我国多种⾏业的电机传动设备中得到实际应⽤。
卓越的调速性能、显著的节电效果，提⾼设备利⽤率，从⽽降低电机功耗达到系统⾼效运⾏的节能降耗⽬的。
⼀、变频器⼯作原理变频器是利⽤电⼒半导体器件的通断作⽤将⼯频电源变换为另⼀频率的电能控制装置。
它是按⼀定规律改变脉冲列的脉冲宽度或幅度，以调节输出量和波形的,从⽽实现电动机电压和频率的平滑变化。
变频器的调速技术的基本原理是根据电机转速与⼯作电源输⼊频率成正⽐的关系：n =60 f（1-s）/p（式中n、f、s、p 分别表⽰转速、输⼊频率、电机转差率、电机磁极对数），通过改变电动机⼯作电源频率达到改变电机转速的⽬的。
变频器就是基于上述原理采⽤交-直-交（或交-交）电源变换技术，电⼒电⼦、微电脑控制等技术于⼀⾝的综合性电⽓产品。
⼆、节能原理分析2.1、变频降速节能：为了保证⽣产的可靠性，各种⽣产机械在设计配⽤动⼒驱动时，都留有⼀定的富余量。

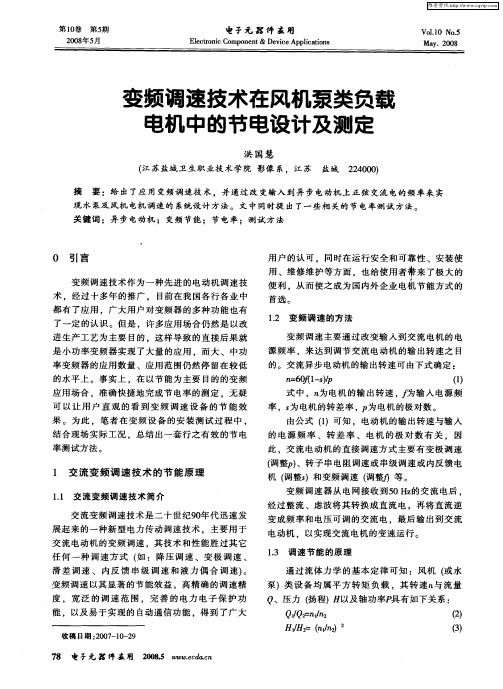

变频技术在风机、泵类负载节能中的应用摘要：本文通过变频调速在风机、水泵类设备上的应用，阐述了风机、水泵变频调速的节能原理。
介绍了风机、水泵负载对变频器的性能要求。
关键词：变频器；风机、水泵；节能；0.前言我国的电动机用电量占全国发电量的60％～70％，风机、水泵设备年耗电量占全国电力消耗的1/3。
造成这种状况的主要原因是：风机、水泵等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输出功率大量的能源消耗在挡板、阀门地截流过程中。
由于风机、水泵类大多为平方转矩负载，轴功率与转速成立方关系，所以当风机、水泵转速下降时，消耗的功率也大大下降，因此节能潜力非常大，最有效的节能措施就是采用变频调速器来调节流量、风量，应用变频器节电率为20％～50％，而且通常在设计中，用户水泵电机设计的容量比实际需要高出很多，存在“大马拉小车”的现象，效率低下，造成电能的大量浪费。
因此推广交流变频调速装置效益显著。
1.变频调速节能原理1.1变频节能由流体力学可知，P（功率）=Q（流量）×H（压力），流量Q与转速N的一次方成正比，压力H与转速N的平方成正比，功率P与转速N的立方成正比，如果风机、水泵的效率一定，当要求调节流量下降时，转速N可成比例的下降，而此时轴输出功率P成立方关系下降。
即水泵电机的耗电功率与转速近似成立方比的关系。
例如：一台水泵电机功率为55KW，当转速下降到原转速的4/5时，其耗电量为28.16KW，省电48.8％，当转速下降到原转速的1/2时，其耗电量为6.875KW，省电87.5％。
2.2 功率因数补偿节能无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，由公式P=S×COSФ，Q=S×SINФ，其中S－视在功率，P－有功功率，Q－无功功率，COSФ－功率因数，可知COSФ越大，有功功率P越大，普通水泵电机的功率因数在0.6-0.7之间，使用变频调速装置后，由于变频器内部滤波电容的作用，COSФ≈1，从而减少了无功损耗，增加了电网的有功功率。
变频调速技术在风机、带类改造中的应用及节能分析摘要：皮带、风机类设施在加工生产业以及制造业被广泛的推广应用。
皮带、风机类设施不仅消耗的电量多，而且在检修以及养护所花费的也很多，其一共费用就占了总费用的百分之七到百分之二十五。
新兴起来的变频调速工艺不仅具有优秀的调速技术、超越的省电成果，对设施的工作情况能够有所帮助提高。
提升设施工作效率以及成套设备的安全稳定性。
设施能够使用更久的时间。
关键词：变频调速技术；变频器；电动机；风机、带类设备1 主要设备类型分析1.1 速度和频率计算皮带在正常运转时属于恒转矩负载。
工艺要求在转速范围为5-10.5转，分钟，我们试选择减速箱变比k1为29.8：l，链条传动的变速比k2为4：l。
通过计算得：电动机的最高工作转速：10.5×（k1×k2）=10.5×29.8×4=1251.6转，分钟电动机的最低工作转速：5×（ki×k2）=5×29.8×4=596转，分钟；电动机的最高工作转速对应的变频器输出电压频率：50×1251.64+1440=43.5（hz）；电动机的最低工作转速对应的变频器输出电压频率：50×596÷1440=20.7（hz）。
以上选择基本满足生产工艺及电动机散热的要求。
1.2 变频改造主要设备的规格参数齿轮减速箱：型号为r103ybl32s4，输出额定转速为48转/分钟，输出最大转矩为1100（nm）。
电动机：型号为ybl32s-4，额定电压为380v，额定电流为11.6（a）绝缘等级为f级，额定功率为5.5（kw），接法a，额定转速为1440r/min。
变频器：型号为frn5.5g11s-4cx，标准适配电动机5.5kw，调频范围0.1-40hz，频率精度（模拟设定）正负0.2%的最高频率。
额定容量9.9kva，额定输出容量为13a，输出电压为380v（三相，50/60hz），逆变器igbt。
高压变频技术在风机节能中的应用摘要：高压变频技术在风机节能改造中的有效应用，能够大幅度提升风机设备的节电率，这对于缓解我国资源供应与资源需求之间的矛盾有着非常重要的作用。
基于此，下文将对高压变频技术在风机节能中的应用展开一系列的分析，希望能够有效促进我国社会经济的可持续发展。
关键词：高压变频技术；风机节能；应用1 高压变频节能的特点分析利用高压变频技术对风机转速进行控制的原理为实现电机输入频率的改变，而在改变的过程中并不会额外地消耗电机功率，能够促进电机综合效率的提高。
电机变频节能的主要特点包括以下几个方面：第一，电机综合效率比较高，且发热量与能耗都比较低；第二，具有无极调速的特点，具有较为广泛与精准的调速功能；第三，启动时所需的电流比较小，节能效果突出，同时也不会对所在的电网造成冲击；第四，不存在转差率损耗；第五，能够促进电机功能因数的提高，不需要在另外加装无功补偿装置；第六，具有较高的自动化水平，具有自动限流、限压、减速等功能，同时能够对故障、运行及报警情况进行记录，对系统的安全运行奠定了基础；第七，依据电量成本对电机转速进行智能化的调节。
随着电力建设的不断发展，电力供需矛盾不断激化，只有对风机的流量进行调节才能够更好地满足生产的需要，通过这种方式提高企业效益，降低企业能耗。
2 风机运行中应用节能技术的实际意义改革开放以来，我国在电力行业上越来越多的使用高压电机，它的使用总量达到电厂电机驱动设备的百分之八十左右，它们都是耗电巨大的设备，而发电企业的机组负荷又长期不是运行在最高峰，常在中高负荷下运行，这样就使得电能被大量浪费，如果不对它们进行相应的改造，那么这个极大的浪费就会一直存在。
调整电动机速度的方式是很多的，目前使用得最多的就是变频器调节电动机的速度，在技术上已经非常成熟了，大部分是用于低压电动机上。
近年来，电力电子技术的飞速发展让高压变频器技术也越来越成熟，被越来越多的应用到火电厂的节能改造上。
/news_show.asp?id=143鼓风机变频节能分析
http://www.inverterworld.hk/detail.asp?id=1673
一、引言
在工业生产和产品加工制造业中，风机、泵类设备应用范围广泛；其电能消耗和诸如阀门、挡板相关设备的节流损失以及维护、维修费用占到生产成本的7%~25%，是一笔不小的生产费用开支。
随着经济改革的不断深入，市场竞争的不断加剧；节能降耗业已成为降低生产成本、提高产品质量的重要手段之一。
而八十年代初发展起来的变频调速技术，正是顺应了工业生产自动化发展的要求，开创了一个全新的智能电机时代。
一改普通电动机只能以定速方式运行的陈旧模式，使得电动机及其拖动负载在无须任何改动的情况下即可以按照生产工艺要求调整转速输出，从而降低电机功耗达到系统高效运行的目的。
八十年代末，该技术引入我国并得到推广。
现已在电力、冶金、石油、化工、造纸、食品、纺织等多种行业的电机传动设备中得到实际应用。
目前，变频调速技术已经成为现代电力传动技术的一个主要发展方向。
卓越的调速性能、显著的节电效果，改善现有设备的运行工况，提高系统的安全可靠性和设备利用率，延长设备使用寿命等优点随着应用领域的不断扩大而得到充分的体现。
二、综述
通常在工业生产、产品加工制造业中风机设备主要用于锅炉燃烧系统、烘干系统、冷却系统、通风系统等场合，根据生产需要对炉膛压力、风速、风量、温度等指标进行控制和调节以适应工艺要求和运行工况。
而最常用的控制手段则是调节风门、挡板开度的大小来调整受控对象。
这样，不论生产的需求大小，风机都要全速运转，而运行工况的变化则使得能量以风门、挡板的节流损失消耗掉了。
在生产过程中，不仅控制精度受到限制，而且还造成大量的能源浪费和设备损耗。
从而导致生产成本增加，设备使用寿命缩短，设备维护、维修费用高居不下。
泵类设备在生产领域同样有着广阔的应用空间，提水泵站、水池储罐给排系统、工业水（油）循环系统、热交换系统均使用离心泵、轴流泵、齿轮泵、柱塞泵等设备。
而且，根据不同的生产需求往往采用调整阀、回流阀、截止阀等节流设备进行流量、压力、水位等信号的控制。
这样，不仅造成大量的能源浪费，管路、阀门等密封性能的破坏；还加速了泵腔、阀体的磨损和汽蚀，严重时损坏设备、影响生产、危及产品质量。
风机、泵类设备多数采用异步电动机直接驱动的方式运行，存在启动电流大、机械冲击、电气保护特性差等缺点。
不仅影响设备使用寿命，而且当负载出现机械故障时不能瞬间动作保护设备，时常出现泵损坏同时电机也被烧毁的现象。
近年来，出于节能的迫切需要和对产品质量不断提高的要求，加之采用变频调速器（简称变频器）易操作、免维护、控制精度高，并可以实现高功能化等特点；因而采用变频器驱动的方案开始逐步取代风门、挡板、阀门的控制方案。
变频调速技术的基本原理是根据电机转速与工作电源输入频率成正比的关系：n =60 f（1-s）／p，（式中n、f、s、p分别表示转速、输入频率、电机转差率、电机磁极对数）；通过改变电动机工作电源频率达到改变电机转速的目的。
变频器就是基于上述原理采用交-直-交电源变换技术，电力电子、微电脑控制等技术于一身的综合性电气产品。
三、节能分析
通过流体力学的基本定律可知：风机、泵类设备均属平方转矩负载，其转速n与流量Q，压力H以及轴功率P具有如下关系：Q∝n ，H∝n2，P∝n3；即，流量与转速成正比，压力与转速的平方成正比，轴功率与转速的立方成正比。
以一台水泵为例，它的出口压头为H0（出口压头即泵入口和管路出口的静压力差），额定转速为n0,阀门全开时的管阻特性为r0,额定工况下与之对应的压力为H1,出口流量为Q1。
流量-转速-压力关系曲线如下图所示。
在现场控制中，通常采用水泵定速运行出口阀门控制流量。
当流量从Q1减小50%至Q2时，阀门开度减小使管网阻力特性由r0变为r1，系统工作点沿方向I由原来的A点移至B点；受其节流作用压力H1变为H2。
水泵轴功率实际值（kW）可由公式：P =Q?H ／（η c?η b）×10-3得出。
其中，P、Q 、H 、η c 、η b 分别表示功率、流量、压力、水泵效率、传动装置效率，直接传动为1。
假设总效率（η c?η b）为1，则水泵由A点移至B点工作时，电机节省的功耗为AQ1OH1和BQ2OH2的面积差。
如果采用调速手段改变水泵的转速n，当流量从Q1减小50%至Q2时，那么管网阻力特性为同一曲线r0，系统工作点将沿方向II由原来的A点移至C点，水泵的运行也更趋合理。
在阀门全开，只有管网阻力的情况下，系统满足现场的流量要求，能耗势必降低。
此时，电机节省的功耗为AQ1OH1和CQ2OH3的面积差。
比较采用阀门开度调节和水泵转速控制，显然使用水泵转速控制更为有效合理，具有显著的节能效果。
另外，从图中还可以看出：阀门调节时将使系统压力H升高，这将对管路和阀门的密封性能形成威胁和破坏；而转速调节时，系统压力H将随泵转速n的降低而降低，因此不会对系统产生不良影响。
从上面的比较不难得出：当现场对水泵流量的需求从100%降至50%时，采用转速调节将比原来的阀门调节节省BCH3H2所对应的功率大小，节能率在75%以上。
与此相类似的，如果采用变频调速技术改变泵类、风机类设备转速来控制现场压力、温度、水位等其它过程控制参量，同样可以依据系统控制特性绘制出关系曲线得出上述的比较结果。
亦即，采用变频调速技术改变电机转速的方法，要比采用阀门、挡板调节
更为节能经济，设备运行工况也将得到明显改善。
四、节能计算
对于风机、泵类设备采用变频调速后的节能效果，通常采用以下两种方式进行计算：、根据已知风机、泵类在不同控制方式下的流量－负载关系曲线和现场运行的负荷变化情况进行计算。
以一台IS150-125-400型离心泵为例，额定流量200.16m3/h，扬程50m；配备Y225M-4型电动机，额定功率45kW。
泵在阀门调节和转速调节时的流量－负载曲线如下图示。
根据运行要求，水泵连续24小时运行，其中每天11小时运行在90%负荷，13小时运行在50%负荷；全年运行时间在300天。
则每年的节电量为：W1=45×11×（100%－69%）×300=46035kW?h
（95%－20%）×300 =131625kW?h
＋W2=46035＋131625=177660kW?h 每度电按0.5元计算，则每年可节约电费8.883万元。
、根据风机、泵类平方转矩负载关系式：P / P0=（n / n0）3计算，式中为P0额定转速n0时的功率；P为转速n时的功率。
以一台工业锅炉使用的22 kW鼓风机为例。
运行工况仍以24小时连续运行，其中每天11小时运行在90%负荷（频率按46Hz计算,挡板调节时电机功耗按98%计算），13小时运行在50%负荷（频率按20Hz计算，挡板调节时电机功耗按70%计算）；全年运行时间在300天为计算依据。
则变频调速时每年的节电量为：W1=22×11×[1－（46/50）3]×300=16067kW?h
－（20/50）3]×300=80309kW?h
＋W2=16067＋80309=96376 kW?h 挡板开度时的节电量为：W1=22×（1－98%）×11×300=1452kW?h 2=22×（1－70%）×11×300=21780kW?h
＋W2=1452＋21780=23232 kW?h 相比较节电量为：W= Wb－Wd=96376－23232=73144 kW?h 每度电按0.5元计算，则采用变频调速每年可节约电费 3.657万元。
某工厂离心式水泵参数为：离心泵型号6SA-8，额定流量53. 5 L/s，扬程50m；所配电机Y200L2-2型37 kW。
对水泵进行阀门节流控制和电机调速控制情况下的实测数据记录如下：
流量L/s 时间（h）消耗电网输出的电能（kW?h）
阀门节流调节电机变频调速
合计24 653.4 378.3 相比之下，在一天内变频调速可比阀门节流控制节省275.1 kW?h的电量，节电率达42.1%。
五、结束语
风机、泵类等设备采用变频调速技术实现节能运行是我国节能的一项重点推广技术，受到国家政府的普遍重视，《中华人民共和国节约能源法》第39条就把它列为通用技术加以推广。
实践证明，变频器用于风机、泵类设备驱动控制场合取得了显著的节电效果，是一种理想的调速控制方式。
既提高了设备效率，又满足了生产工艺要求，并且因此而大大减少了设备维护、维修费用，还降低了停产周期。
直接和间接经济效益十分明显，设备一次性投资通常可以在9个月到16个月的生产中全部收回。
