静态路由的配置方法和过程静态路由是一种简单且灵活的路由配置方式,它由网络管理员手动配置,以指定网络数据包的转发路径。
相比动态路由,静态路由不会自动更新路由表,需要管理员手动更新和维护。
静态路由配置的过程相对简单,本文将详细介绍。
一、静态路由的基本概念在介绍静态路由的配置方法之前,首先需要了解一些基本的概念。
1. 路由器(Router):用于连接不同网络的设备,它根据目标IP地址选择最佳的转发路径,实现网络之间的通信。
2. 路由表(Routing Table):用于存储路由器的转发策略,包括目标子网地址、下一跳的IP地址等信息。
3. 目标子网(Destination Subnet):表示要传送数据包的目标网络,通常用子网地址表示。
4. 下一跳(Next Hop):表示将数据包转发到的下一个路由器的IP地址,也可以是直连子网的出接口。
5. 接口(Interface):指路由器连接到子网的物理端口,不同接口之间相互隔离。
二、静态路由的配置方法静态路由的配置需要在路由器上进行,具体的步骤如下。
1. 登录路由器首先,需要通过终端或者远程登录方式登录到要配置静态路由的路由器,一般使用SSH、Telnet等协议进行登录。
2. 进入全局配置模式成功登录后,可以进一步进入全局配置模式,输入命令"configure terminal"或"conf t",并按下回车键。
3. 配置路由在全局配置模式下,可以使用"ip route"命令来配置静态路由。
该命令的基本语法如下:ip route {目标子网地址} {子网掩码} {下一跳的IP地址或出接口}其中,"目标子网地址"表示要传输的数据包的目标网络,"子网掩码"用于指定目标子网的范围,"下一跳的IP地址或出接口"表示下一跳路由器的IP地址或直连子网的出接口。
路由器基本配置及IPv4静态路由器实验实验名称路由器基本配置及IPv4静态路由器实验目的1认识Packet Tracer的操作界面2熟练掌握软件的使用方法,能对路由器实现基本的配置3熟练掌握IPv4静态路由器的概念及配置方法实验环境Packet Tracer实验者信工19-1刘如燕路由器基本配置及IPv4静态路由器1.实验过程路由器的基本配置:1.初始化2.配置控制台基本信息3.配置远程登陆信息4.配置特权密码及加密5.配置接口信息6.保存配置7.验证路由器版本信息8.查看路由器当前配置信息9.查看路由器启动配置文件10.查看接口信息11.查看串行接口信息12.查看接口三层信息13.查看所有三层接口简要信息14.过滤——Section15.过滤——Include16.过滤——Exclude17.过滤——Begin18.验证SSH功能IPv4静态路由器:1.配置路由器2.查看路由表3.连通性测试4.修改静态路由配置5.查看路由表中静态路由条目6.验证连通性2.实验结果及分析第一部分第二部分连通性Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 63/72/78 ms3.存在的问题及解决方法开始时对操作过程并不了解,只是跟着老师提供的材料练习但还是有不会的操作的地方,但询问同学观看同学操作就解决问题并掌握了。
4.实验总结通过本次实验我认识了Packet Tracer的操作界面并且熟练掌握了软件的使用方法,能对路由器实现基本的配置,并掌握IPv4静态路由器的概念及配置方法。

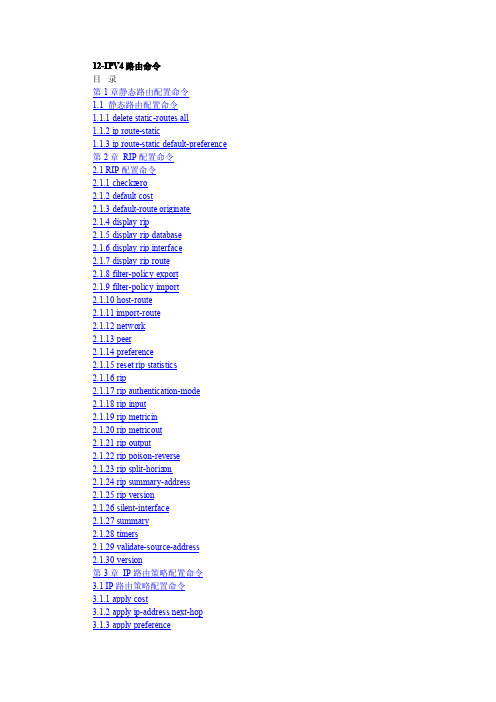

12-IPV4路由命令目录第1章静态路由配置命令1.1静态路由配置命令1.1.1delete static-routes all1.1.2ip route-static1.1.3ip route-static default-preference 第2章RIP配置命令2.1RIP配置命令2.1.1checkz ero2.1.2default cost2.1.3default-route originate2.1.4display rip2.1.5display rip database2.1.6display rip interface2.1.7display rip route2.1.8filter-policy export2.1.9filter-policy import2.1.10host-route2.1.11import-route2.1.12network2.1.13peer2.1.14preference2.1.15reset rip statistics2.1.16rip2.1.17rip authentication-mode2.1.18rip input2.1.19rip metricin2.1.20rip metricout2.1.21rip output2.1.22rip poison-reverse2.1.23rip split-horiz on2.1.24rip summary-address2.1.25rip version2.1.26silent-interface2.1.27summary2.1.28timers2.1.29validate-source-address2.1.30version第3章IP路由策略配置命令3.1IP路由策略配置命令3.1.1apply cost3.1.2apply ip-address next-hop3.1.3apply preference3.1.4apply tag3.1.5display ip ip-prefix 3.1.6display route-policy 3.1.7if-match acl3.1.8if-match cost3.1.9if-match interface 3.1.10if-match ip3.1.11if-match ip-prefix 3.1.12if-match tag3.1.13ip ip-prefix3.1.14route-policy3.1.15reset ip ip-prefix第1章静态路由配置命令&说明:本章所指的路由器代表了一般意义下的路由器,以及运行了路由协议的三层交换机。
如何设置路由器的静态路由路由器作为网络中不可或缺的设备,连接着各个子网和网络,起到了数据传输的关键作用。
为了实现有效的数据传输,配置路由器的静态路由是很重要的。
本文将介绍如何设置路由器的静态路由,使得数据能够在网络中正确传递。
一、了解静态路由的概念和作用静态路由是由网络管理员手动配置的路由规则,用于指定数据包从源地址到目的地址的路径。
相比动态路由,静态路由需要手动配置,但具有简单、稳定的优点,适用于较小规模的网络。
二、进入路由器的设置界面1. 打开浏览器,输入路由器的管理IP地址,按下回车键,即可进入路由器的设置界面。
2. 输入正确的用户名和密码,登录到路由器的管理界面。
三、查看当前的路由表1. 在路由器的设置界面中,找到“路由设置”或者“路由配置”的选项,点击进入。
2. 在路由设置页面,可以查看当前的静态路由表。
四、添加静态路由1. 在路由设置页面,点击“添加静态路由”或类似的选项。
2. 输入目的网络地址、子网掩码和下一跳网关的IP地址。
3. 点击“确定”或者“应用”按钮保存静态路由设置。
五、验证静态路由的设置1. 在路由器的设置界面中,找到“诊断”或者“测试”等选项。
2. 选择“路由表测试”或类似的功能,进行路由表的测试。
3. 根据测试结果判断静态路由是否设置成功。
六、修改或删除静态路由如果需要修改或删除已经设置的静态路由,可以按照以下步骤进行操作:1. 进入路由器的设置界面。
2. 找到“路由设置”或者“路由配置”的选项,点击进入。
3. 在静态路由表中找到需要修改或删除的静态路由。
4. 点击相应的操作按钮,进行修改或删除操作。
七、总结通过设置路由器的静态路由,可以有效地控制数据包的传输路径,提高网络的传输效率和安全性。
本文介绍了如何设置静态路由,并给出了对应的操作步骤。
希望能够对读者理解静态路由和进行相关配置有所帮助。
注意:本文以一般性的路由器为例,不同品牌、型号的路由器可能会有些差异,所以在具体操作时,还是要参考对应路由器的用户手册或官方帮助文档。
静态路由表配置实例当一个局域网内存在2台以上的路由器时,由于其下主机互访的需求,往往需要设置路由。
由于网络规模较小且不经常变动,所以静态路由是最合适的选择。
随着宽带接入的普及,很多家庭和小企业都组建了局域网来共享宽带接入。
而且随着局域网规模的扩大,很多地方都涉及到2台或以上路由器的应用。
当一个局域网内存在2台以上的路由器时,由于其下主机互访的需求,往往需要设置路由。
由于网络规模较小且不经常变动,所以静态路由是最合适的选择。
本文作为一篇初级入门类文章,会以几个简单实例讲解静态路由,并在最后讲解一点关于路由汇总(归纳)的知识。
由于这类家庭和小型办公局域网所采用的一般都是中低档宽带路由器,所以这篇文章就以最简单的宽带路由器为例。
(其实无论在什么档次的路由器上,除了配置方式和命令不同,其配置静态路由的原理是不会有差别的。
)常见的1WAN口、4LAN口宽带路由器可以看作是一个最简单的双以太口路由器+一个4口小交换机,其W AN 口接外网,LAN口接内网以做区分。
路由就是把信息从源传输到目的地的行为。
形象一点来说,信息包好比是一个要去某地点的人,路由就是这个人选择路径的过程。
而路由表就像一张地图,标记着各种路线,信息包就依靠路由表中的路线指引来到达目的地,路由条目就好像是路标。
在大多数宽带路由器中,未配置静态路由的情况下,内部就存在一条默认路由,这条路由将LAN口下所有目的地不在自己局域网之内的信息包转发到WAN口的网关去。
宽带路由器只需要进行简单的WAN 口参数的配置,内网的主机就能访问外网,就是这条路由在起作用。
本文将分两个部分,第一部分讲解静态路由的设置应用,第二部分讲解关于路由归纳的方法和作用。
下面就以地瓜这个网络初学者遇到的几个典型应用为例,让高手大虾来说明一下什么情况需要设置静态路由,静态路由条目的组成,以及静态路由的具体作用。
例一:最简单的串连式双路由器型环境这种情况多出现于中小企业在原有的路由器共享Internet的网络中,由于扩展的需要,再接入一台路由器以连接另一个新加入的网段。
华为AR系列路由器静态路由协议配置方法作者:诚恺科技来源:浏览次数:4236日期:2014年9月29日12:13静态路由协议就是静态路由,要把网络中每一条路由手动配置,下面诚恺科技小编就以华为路由器为例,同大家一起来看看IPv4静态路由、NQA for IPv4静态路由、IPv6静态路由的详细配置方法,供大家参考。
一、配置IPv4静态路由基本功能示例组网需求路由器各接口及主机的IP地址和掩码如图1所示。
要求采用静态路由,使图中任意两台主机之间都能互通。
图1 配置静态路由组网图操作步骤1.RouterA的配置#interface GigabitEthernet1/0/0ip address 10.1.1.1 255.255.255.0#interface GigabitEthernet2/0/0ip address 10.1.4.1 255.255.255.252#ip route-static 10.1.2.0 255.255.255.010.1.4.2ip route-static 10.1.3.0 255.255.255.0 10.1.4.2 //配置RouterA到不同网段的静态路由#return2.RouterB的配置#interface GigabitEthernet1/0/0ip address 10.1.2.1 255.255.255.0#interface GigabitEthernet2/0/0ip address 10.1.4.2 255.255.255.252#interface GigabitEthernet3/0/0ip address 10.1.4.5 255.255.255.252#ip route-static 10.1.1.0 255.255.255.010.1.4.1ip route-static 10.1.3.0 255.255.255.0 10.1.4.6 //配置RouterB到不同网段的静态路由 #return3.RouterC的配置#interface GigabitEthernet1/0/0ip address 10.1.3.1 255.255.255.0#interface GigabitEthernet2/0/0ip address 10.1.4.6 255.255.255.252#ip route-static 10.1.1.0 255.255.255.010.1.4.5ip route-static 10.1.2.0 255.255.255.0 10.1.4.5 //配置RouterC到不同网段的静态路由#return4.配置主机配置VLAN10内主机的缺省网关为10.1.1.1,VLAN20内主机的缺省网关为10.1.3.1,VLAN30内主机的缺省网关为10.1.2.1。
静态路由表的配置方法静态路由是一种通过提前配置好的路由表来指定数据包从哪个路由路径传输的技术。
在动态路由中,路由器使用路由更新消息来交换路由信息;而在静态路由中,则需要手动配置路由信息。
下面将介绍静态路由表的配置方法。
1. 配置 IP 地址和子网掩码要配置静态路由表,首先需要确定目标 IP 地址和子网掩码。
例如,要将数据包从本地网络发送到外部网络,需要配置目标 IP 地址为 192.168.1.1,子网掩码为 255.255.255.0。
2. 创建静态路由条目在配置好目标 IP 地址和子网掩码后,需要创建静态路由条目。
静态路由条目可以使用以下格式进行配置:路由条目类型:目标 IP 地址/子网掩码例如,上面的静态路由条目可以配置为:路由条目类型:static目标 IP 地址:192.168.1.1子网掩码:255.255.255.0默认网关:192.168.1.13. 配置默认网关在创建静态路由条目时,需要指定默认网关。
默认网关是数据包从本地网络发送到外部网络时的默认路由路径。
例如,在上面的例子中,默认网关可以配置为 192.168.1.1。
4. 验证静态路由表配置在配置好静态路由表后,需要验证配置是否正确。
可以使用 ping 命令来测试数据包从本地网络发送到外部网络是否正常。
例如,可以 ping 目标 IP 地址来验证数据包能否成功传输。
以上是静态路由表的配置方法。
要创建评分最高的内容并拓展,可以参考上述步骤,添加编造成分,例如虚构一个目标 IP 地址、子网掩码、默认网关等,并虚构一些验证测试的步骤。
但是要注意,虚构的内容不能与实际情况不符,并且不能添加违反法律法规的内容。
静态路由的配置及应用静态路由是一种手动配置的路由方式,其中网络管理员手动指定了网络之间的路径。
静态路由配置相对简单,不需要动态路由协议的支持,但是在大型网络中使用时需要管理员对整个网络进行仔细的规划和管理。
下面是静态路由的配置步骤以及其应用。
一、静态路由的配置步骤:1. 确定需要配置静态路由的网络拓扑结构,包括网络设备、主机和子网之间的连通关系。
2. 找到需要配置静态路由的网络设备,如路由器或三层交换机,并登录到设备的管理界面。
3. 在设备的管理界面中选择静态路由配置选项,然后点击添加(add)或编辑(edit)按钮。
4. 在添加或编辑静态路由的界面中,输入目的网络的IP地址和子网掩码。
如果需要指定下一跳路由器的IP地址,也可以在此处输入。
5. 确定好静态路由的配置信息后,点击保存(save)或应用(apply)按钮,保存配置。
6. 在所有需要进行静态路由配置的网络设备上都重复以上步骤。
7. 配置完成后,通过网络连通性测试工具(如ping命令)验证静态路由是否配置成功。
二、静态路由的应用:静态路由广泛应用于以下场景和情况:1. 较小规模的网络:在小型网络中,静态路由是一种经济且简便的选择。
网络管理员只需手动配置少量的静态路由,即可实现网络设备间的通信。
2. 网络分割:当一个大型网络需要分割成多个子网络时,可以使用静态路由来实现子网之间的互通。
在每个子网的网关处配置相应的静态路由,使得不同子网之间可以相互访问。
3. 路由器间的连接:对于两个或多个路由器之间的连接,可以使用静态路由来配置路由器间的路由路径。
这种配置方式简单直接,适用于网络管理员对网络拓扑结构有准确的了解和掌控的情况。
4. 临时路由:有时候需要在网络中临时添加某些路由,以便实现某种特定的功能。
静态路由的配置方式可以很方便地添加和删除这些临时路由。
5. 网络故障排除:静态路由的配置方式使得网络管理员能够精确控制网络设备之间的路由路径。
在网络发生故障时,可以通过调整静态路由表来对网络进行排除故障和恢复网络连接的操作。
配置静态路由静态路由和动态路由是路由协议中的两种主要类型。
在网络环境中,静态路由通常被用来手动配置路由的表项。
静态路由表项是由网络管理员手工创建的,并且与网络拓扑基本相同,这样就可以在静态路由中定制路由信息并精确地控制数据流。
接下来,我们将说明如何配置静态路由。
配置静态路由的步骤:Step 1:登陆网络设备使用SSH协议,从管理员工作站连接到网络设备。
Step 2:配置局域网地址在路由器上配置局域网地址,确保其可以作为静态路由的源。
Step 3:选择静态路由协议在网络中,使用不同的协议来实现静态路由。
常见的静态路由协议包括RIP和OSPF。
根据需要,选择多路复用协议。
Step 4:配置静态路由表项为了在网络中实现静态路由,需要手动配置静态路由表项。
静态路由表项基于目标子网以及该子网的下一跳IP地址。
静态路由表项必须精确地匹配网络拓扑,而动态路由通常可以自适应变化的拓扑。
以下是静态路由表项的基本格式:```ip route目标子网子网掩码下一跳IP地址```例如,在一个包含10台计算机的小型公司中,路由器内网接口的IP地址为10.0.0.1,要将包含所有这些计算机的子网路由到一个ISP的路由器,路由器的IP地址为209.165.200.226。
在这种情况下,可以使用以下静态路由表项:```ip route 10.0.0.0 255.255.255.0 209.165.200.226```将此静态路由项添加到网络设备的静态路由表中。
Step 5:验证静态路由最后,验证静态路由是否可用。
通过验证这些静态路由表项是否在网络中正常工作,可以确保网络管理员的配置是正确的。
总结:在网络环境中,静态路由和动态路由是两种主要的路由协议。
静态路由表项由网络管理员手工创建,可以精确地控制数据流,并且在网络拓扑没有变化的情况下具有更好的性能和更低的负载。
为了在网络中实现静态路由,需要手动配置静态路由表项。
在配置静态路由时,需要选择一个静态路由协议,并将静态路由表项手动添加到网络设备的静态路由表中。
IPV4静态路由配置方式一:ip route destination-network mask next-hop addressRouter#show runn | i ip routeip route 10.1.0.0 255.255.0.0 192.168.1.194ip route 10.4.7.0 255.255.255.0 10.4.6.2ip route 192.168.1.0 255.255.255.224 192.168.1.65Router#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/8 is variably subnetted, 3 subnets, 2 masksC 10.4.6.0/24 is directly connected, Serial1/1S 10.4.7.0/24 [1/0] via 10.4.6.2S 10.1.0.0/16 [1/0] via 192.168.1.194192.168.1.0/27 is subnetted, 3 subnetsC 192.168.1.64 is directly connected, Serial1/0S 192.168.1.0 [1/0] via 192.168.1.65C 192.168.1.192 is directly connected, Serial1/2方式二:ip route destination-network mask exit interfaceRouter#show runn | i ip routeip route 10.1.0.0 255.255.0.0 Serial1/2ip route 10.4.7.0 255.255.255.0 Serial1/1ip route 192.168.1.0 255.255.255.224 Serial1/0Router#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/8 is variably subnetted, 3 subnets, 2 masksC 10.4.6.0/24 is directly connected, Serial1/1S 10.4.7.0/24 is directly connected, Serial1/1S 10.1.0.0/16 is directly connected, Serial1/2192.168.1.0/27 is subnetted, 3 subnetsC 192.168.1.64 is directly connected, Serial1/0S 192.168.1.0 is directly connected, Serial1/0C 192.168.1.192 is directly connected, Serial1/2当下一跳地址采用出接口时,路由表里显示的到达目的网络是一个直联路由,相当于将目的网段地址重分发进入静态路由表中。
对于出接口为广播型网络接口时会引起网络中不必要的arp请求流量,而且会占用路由器大量的内存。
这是因为对于目的网段在路由表中显示的是为一条直接相连的网段,因此到达该目的网段的通信路由器会直接进行arp表的查找,如果没有,则对目的地址进行arp请求,不管目的地址是否有效,都会进行arp的查找和请求。
对从该接口出去的每一个目的地址都进行arp的查找和请求,并记录在arp表中,因此会导致arp表项不段增加(缺省arp老化时间是4个小时),占用路由器的内存空间。
方式三:将上面两种方式组合在一起。
ip route destination-network mask exit-interface next-hop addressRouter#show runn | i ip routeip route 10.1.0.0 255.255.0.0 Serial1/2 192.168.1.194ip route 10.4.7.0 255.255.255.0 Serial1/1 10.4.6.2ip route 192.168.1.0 255.255.255.224 Serial1/0 192.168.1.65Router#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/8 is variably subnetted, 3 subnets, 2 masksC 10.4.6.0/24 is directly connected, Serial1/1S 10.4.7.0/24 [1/0] via 10.4.6.2, Serial1/1S 10.1.0.0/16 [1/0] via 192.168.1.194, Serial1/2192.168.1.0/27 is subnetted, 3 subnetsC 192.168.1.64 is directly connected, Serial1/0S 192.168.1.0 [1/0] via 192.168.1.65, Serial1/0C 192.168.1.192 is directly connected, Serial1/2Router#方式三的优点是所有到达目的网段的路由在路由表中不再显示的是直连网段,而是管理距离为1的静态路由。
并且当出接口down了之后,通过该接口出去的路由会立刻从路由表中删除,尽管目标网络通过递归查找能够查找到下一跳的出接口,这样最小化路由器对下一跳地址和出接口的查找工作。
方式三还有一个优点是消除了方式二中当出接口为广播型接口存在的问题。
由于目的网络在路由表中不再显示的是一条直连网段,因此到达目的网段只有下一跳地址的arp请求流量,arp表项中也只有这一条。
因此在静态路优的配置方式中,第三种配置方式是最好的,使路由器只需要最小化路由出接口和下一跳地址的查找工作。
ipv6:ipv6的静态路由配置方式与ipv4一样,也有三种。
缺省情况下cisco路由器中ipv6路由功能是关闭的,如果要使用ipv6必须使用ipv6 unicast-routing命令将ipv6功能打开。
在IPV6方式下路由的负载分担只支持基于源-目的地址的方式,不支持基于per-packet的方式。
在缺省情况下CISCO的路由器对IPV6报文转发方式是process 方式。
Router#show runn | i ipv6 routeipv6 route FEC0:0:0:1::/64 FEC0::3:20F:2EFF:FED0:7C00ipv6 route FEC0:0:0:8::/64 FEC0::3:20F:2EFF:FED0:7C00ipv6 route FEC0:0:0:A::/64 FEC0::3:20F:2EFF:FED0:7C00Router#show ipv6 routeIPv6 Routing Table - 9 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interareaO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2L FE80::/10 [0/0]via ::, Null0S FEC0:0:0:1::/64 [1/0]via FEC0::3:20F:2EFF:FED0:7C00, NullC FEC0:0:0:3::/64 [0/0]via ::, Serial1/3L FEC0::3:20F:2EFF:FED2:2600/128 [0/0]via ::, Serial1/3C FEC0:0:0:5::/64 [0/0]via ::, FastEthernet0/0L FEC0::5:20F:2EFF:FED2:2600/128 [0/0]via ::, FastEthernet0/0S FEC0:0:0:8::/64 [1/0]via FEC0::3:20F:2EFF:FED0:7C00, NullS FEC0:0:0:A::/64 [1/0]via FEC0::3:20F:2EFF:FED0:7C00, NullL FF00::/8 [0/0]via ::, Null0Router#Router#show runn | i ipv6 routeipv6 route FEC0:0:0:1::/64 Serial1/3ipv6 route FEC0:0:0:8::/64 Serial1/3ipv6 route FEC0:0:0:A::/64 Serial1/3 FEC0::3:20F:2EFF:FED0:7C00Router#Router#show ipv6 route staticIPv6 Routing Table - 9 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interareaO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2S FEC0:0:0:1::/64 [1/0]via ::, Serial1/3S FEC0:0:0:8::/64 [1/0]via ::, Serial1/3S FEC0:0:0:A::/64 [1/0]via FEC0::3:20F:2EFF:FED0:7C00, Serial1/3当下一跳地址采用为出接口时,在IPV6路由表里的显示的管理距离为1。
