钻头失效原因

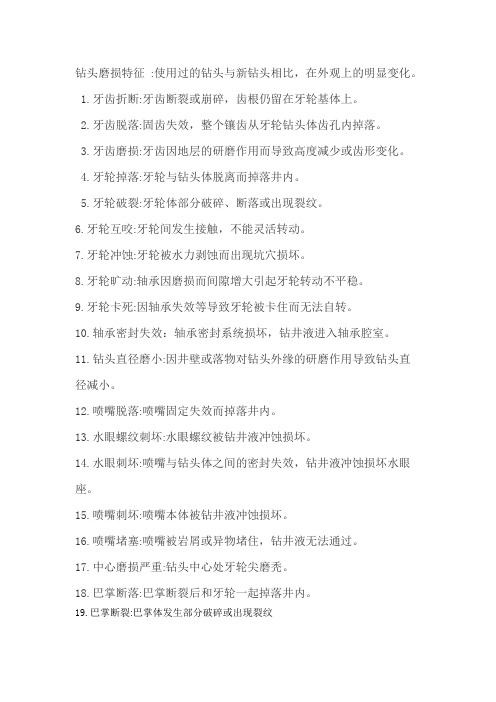

钻头磨损特征:使用过的钻头与新钻头相比，在外观上的明显变化。

1.牙齿折断:牙齿断裂或崩碎，齿根仍留在牙轮基体上。

2.牙齿脱落:固齿失效，整个镶齿从牙轮钻头体齿孔内掉落。

3.牙齿磨损:牙齿因地层的研磨作用而导致高度减少或齿形变化。

4.牙轮掉落:牙轮与钻头体脱离而掉落井内。

5.牙轮破裂:牙轮体部分破碎、断落或出现裂纹。

6.牙轮互咬:牙轮间发生接触，不能灵活转动。

7.牙轮冲蚀:牙轮被水力剥蚀而出现坑穴损坏。

8.牙轮旷动:轴承因磨损而间隙增大引起牙轮转动不平稳。

9.牙轮卡死:因轴承失效等导致牙轮被卡住而无法自转。

10.轴承密封失效：轴承密封系统损坏，钻井液进入轴承腔室。

11.钻头直径磨小:因井壁或落物对钻头外缘的研磨作用导致钻头直径减小。

12.喷嘴脱落:喷嘴固定失效而掉落井内。

13.水眼螺纹刺坏:水眼螺纹被钻井液冲蚀损坏。

14.水眼刺坏:喷嘴与钻头体之间的密封失效，钻井液冲蚀损坏水眼座。

15.喷嘴刺坏:喷嘴本体被钻井液冲蚀损坏。

16.喷嘴堵塞:喷嘴被岩屑或异物堵住，钻井液无法通过。

17.中心磨损严重:钻头中心处牙轮尖磨秃。

18.巴掌断落:巴掌断裂后和牙轮一起掉落井内。

19.巴掌断裂:巴掌体发生部分破碎或出现裂纹。

二、钻头失效原因及对策聚晶金刚石复合片具有一些特殊的性能比如：(1)硬度极高。

聚晶金刚石复合片是目前人造材料中最硬的，硬度大约为10000HV左右，甚至其硬度比硬质合金都要高很多；（2）耐磨性很高;(3)热稳定性好;在聚晶金刚石复合片钻头的工作环境中，井底环境较为复杂，另外钻进过程中会产生并累积大量的热量，热量累积过多的时候就会影响钻头使用。

(4)抗冲击能力好。

聚晶金刚石复合片抗冲击以及韧性、粘结强度是一个综合性能指标，很大程度上决定聚晶金刚石复合片钻头使用效果。

钻头失效一般有以下磨损。

1、平滑磨损PDC切削齿的平滑磨损的特征是磨损面宏观上表现为较为平整，其金刚石层和WC基托均在切削过程中被磨损而形成磨损平面。

在切削过程中，因为WC硬度要比金刚石低，所以WC基托会最早遭受磨损，一旦WC基托被磨损之后临近WC基托的金刚石就失去了有效支撑，容易形成唇边. 在唇边生成之后又在频繁的切削力作用下，唇边承受着拉应力，并导致拉应力裂纹出现并逐渐扩展，最终唇边断裂，唇边破裂之后会导致未破裂的金刚石层与岩石接触面积减少，承受应力更大，恶性循环之后又加速导致金刚石片的破裂，一旦金刚石片整个接触面均遭到破坏，就又会造成基托重新有效地接触岩石，平滑磨损过程是缓慢的，属正常的失效形式。

由于唇边的出现，容易使单位面积的切削力增大，而形成自锐效应。

自锐效应有利于保持钻头的有效切削能力。

2、微断屑微断屑的具体表现为金刚石片近似地沿切削方向形成微尺度的片状断裂，微断屑常常在钻头工作一定时间之后发生，由于钻头工作时，承受的负荷的交替变化以及表面局部的高温与冷却的交替，同时承受机械疲劳与冷热疲劳的作用，到达一定程度之后就会导致裂纹的产生，继而会扩展导致微断屑断裂。

3、宏观破裂表现为大尺寸的金刚石层的破断，钻头在钻进过程中会有很多情况，在遇到硬质岩石或者岩层岩性变化很大的时候，钻头容易受到较大的冲击负荷，其中尤其是PDC切削齿与岩石接触面较小时，容易造成切削齿在短时间内承受超负荷而导致发生大尺度的宏观破裂，导致钻头的报废.通过研究和总结我们可以得出，不止以上原因，当井底刚性物比如破损的钻头等没有及时清理的情况下，也会造成工作中的钻头受到冲击，使钻头发生宏观断裂. 通过研究我们得出，在工作中保持稳定的钻压，钻速，尽力避免大的冲击，也是减少发生宏观破裂的措施.4、剥离由于钻头是由不同的材料构成，一旦金刚石层与碳化钨基托的粘接破坏就容易造成剥离. 剥离现象出现之后就会使刃口不复存在之后失去切削能力。

钻具常见失效形式钻具是石油勘探开发中不可或缺的工具，对于钻探工程来说，钻具的质量和使用寿命直接影响到钻井的效率和成本。

由于石油勘探开发工况的复杂性和钻井作业的多变性，钻具在使用过程中往往会出现各种各样的失效形式。

了解钻具常见失效形式，可以帮助钻井工程师及时发现和解决问题，确保钻具的安全和持久使用。

1. 磨损磨损是钻具常见的失效形式之一，主要包括表面磨损和结构磨损。

表面磨损是指钻具外表面由于与地层岩石的摩擦而导致的表面磨损，主要表现为钻头表面的磨损、钻杆外皮的磨损等。

结构磨损是指钻具内部结构件的磨损，主要包括钻头内部切削结构、连接螺纹等的磨损。

磨损会导致钻具的使用寿命缩短，降低钻井效率，甚至引起严重事故。

2. 疲劳钻具在钻井作业中长时间遭受重复的受载作用，往往会引起材料的疲劳损伤。

疲劳是指在受循环加载下，材料的损伤逐渐积累而最终导致断裂的一种失效形式。

在钻具中，主要表现为钻杆和钻头的疲劳断裂。

由于疲劳断裂的失效形式隐蔽性强，一旦发生可能会造成严重的事故。

在钻井作业中，必须对钻具进行严格的疲劳监测和检测。

3. 腐蚀腐蚀是指钻具在工作液的作用下，材料表面的化学腐蚀或者局部腐蚀而引起的失效形式。

在钻井作业中，作业液中的化学物质和地层岩石中的化学物质会对钻具造成不同程度的腐蚀。

腐蚀会降低钻具的强度和韧性，加快钻具的失效速度。

对于钻具的材料选择和表面处理，必须考虑到腐蚀的影响。

4. 硬件故障硬件故障是指钻具中各种机械连接件、密封件、润滑件等的故障失效。

在钻具中，涉及到大量的机械连接和密封，因此硬件故障是钻具常见的失效形式之一。

硬件故障可能会引起润滑不良、连接螺纹断裂、密封失效等问题，严重影响钻井作业的安全和效率。

5. 裂纹裂纹是指钻具中材料内部或者表面的裂纹。

裂纹可能是由于制造过程中的缺陷、运输过程中的损伤以及工作过程中的受载损伤而引起。

裂纹引起的失效形式主要表现为断裂、塑性变形失效等。

对于裂纹的监测和检测是保障钻具使用安全和延长使用寿命的重要手段。

钻具常见失效形式钻井是钻孔采取地层样品的方法，也是勘探石油、天然气最常用的手段。

在钻井过程中，钻具是至关重要的组成部分，其承担着钻孔、转动、传递钻压等功能。

但是钻具在实际使用过程中，受到摩擦、振动、腐蚀等多种因素的影响，使得其出现各种失效形式。

下面我将详细介绍钻具常见失效形式。

一、弯曲失效弯曲失效是指钻具管柱的弯曲度超出正常设计范围，严重时会导致钻杆破裂。

导致弯曲失效的原因可能是以下几方面：1、地质条件：地下岩体变化、地层压力、地下水位等。

2、工况因素：如转速、下荷、井深、钻头型式、推进速度等。

3、管柱的质量：如供应商的加工技术、材料的质量等。

为避免弯曲失效，可以在钻具选择上合理匹配井的地质条件，控制钻井参数的调整，保证管柱的质量等。

二、断裂失效断裂失效是指钻具在钻井过程中发生的破裂现象。

断裂失效原因主要是钻杆的材料强度和切向和轴向载荷。

在挖掘过程中，管柱承受大量的重量和摩擦力，而断裂失效主要由以下因素导致：1、钻杆设计:如果钻杆材料不足以承受挖掘压力，钻杆可能会断裂。

2、钻杆的运转状态:如果钻杆被曲折，扭曲或振动，则管柱可能会断裂。

3、环境影响:如果钻井环境温度变化剧烈，钻杆可能会收缩或扩张，然后从而导致断裂失效。

为避免断裂失效，需要选择适当的钻头和井深，定期更换老化的钻杆，使用高质量的钻具，确保钻杆金属的断裂强度和高强度的金属性质能够抵抗外部的载荷。

三、疲劳失效疲劳失效是指由于钻井过程中的啮合、转动、振动等作用，使得钻具的材料受到多次反复的载荷作用而导致的失效。

疲劳失效通常是由以下原因引起的：1、超负荷：如果管柱承受超出其载荷极限的应力，随着时间的推移，它们将在高载荷情况下疲劳。

2、变形：如果管柱在钻井过程中出现变形，如扭曲、振动等，其疲劳极限会降低。

3、环境因素：诸如温度、酸碱性等环境因素可能导致钻具的材料受到损害。

为了避免疲劳失效，以下是几个重要的措施：1、选择尽可能高的钻杆金属强度。

2、控制切削转速，减少外部载荷情况下的功率。

打井公司打井时常见的PDC钻头损坏原因1、地层中存在砾石2、地层硬夹层较多PDC钻头在钻进过程(guò chéng)中，从软地层钻至硬夹层，钻头冠部轮廊结构形状造成钻头相同部位的切削齿接触，地层的硬度（Hardness)不一样，使得钻头不同部位的切削割齿切削地层时受力不均，造成蹩钻、跳钻。

作用在钻头上的载荷大部分集中在切削硬夹层的切削齿上，而蹩钻、跳钻产生的瞬时截荷导致(cause)这部分切削齿因受力较大而破裂，特别在切削硬地层中的硬质点时，瞬时载荷足以造成切削齿的破裂。

PDC钻头水力参数(parameter)不适合使用PDC钻头时，若比水功率（指物体在单位时间内所做的功的多少）选择(xuanze)过大，钻头体就受到严重冲蚀，若喷嘴布置位置（position )不合适，喷射的流体冲击井底后会反射直接冲蚀切削齿。

可以把地源热井理解为原来锅炉房的替代物，肯定算是构筑物，一般来讲，地源热泵井深埋在地下，不占用地上空间，地上部分可以当做绿化、健身场所、社区公园、停车场等，它不应该算建筑面积，但其成本支出肯定会体现到建筑面积销售单价上。

若比水功率（指物体在单位时间内所做的功的多少）选择(xuanze)过小，对复合片清洗冷却(cooling)都不利，特别是在软地层中易造成钻头泥包。

在硬地层中易造成复合片的热加速磨损（零部件失效的一种基本类型）。

PDC钻头的选型。

根据“背、向斜”的原理；断层是难以取水的，断层面脆弱并有裂痕，水会下渗，自然而然，不论怎么打井，它是不会上涌的；“背斜”呈“凸”型，中间的岩石较硬而且高出平均厚度，这样的地点挖井，也是徒劳无益。

“背斜”山体的植被较稀，而苔藓类植被一般较为丰富。

“向斜”呈“凹”型，显然地，水渗入岩石底部，而从这上方打井，效果较好，不但工作量较少，而且水源不断。

主要功用为：①获取地下实物资料，即从钻井中采取岩心、矿心、岩屑、液态样、气态样等。

②作为地球物理测井通道，获取岩矿层各种地球物理场的资料。

钻具常见失效形式钻具是岩石钻探工作中必不可少的工具，它们在矿山、建筑、石油和天然气钻井等领域都有广泛应用。

然而，由于各种因素影响，钻具往往会出现各种失效形式，影响钻探单位的工作进度和成本。

下面是钻具常见的失效形式以及相应的解决方案。

1. 磨损和疲劳钻具在长时间使用和高强度工作后会出现磨损和疲劳现象，这会导致钻头的速度和效率下降，同时也会对钻工的安全性产生威胁。

钻具的磨损和疲劳是常见的失效形式，解决方案是经常对钻具进行检查和保养，及时更换磨损的部分，以提高钻具的使用寿命。

2. 断裂和破裂断裂和破裂是钻具失效的严重形式。

这通常是由于钻头在进入岩石或土壤时遇到了太大的阻力或被夹住了，导致钻具发生严重变形或直接折断。

解决方案是合理选择钻具和使用合适的钻探技术，合理控制钻井速度和力度，充分准备工作，防止出现异常情况。

3. 堵塞和卡住当钻头进入非常松散或黏性物质时，就容易出现堵塞和卡住的问题。

堵塞和卡住不仅会导致钻具失效，还会对岩石钻探工作产生危险。

解决方案是使用合适的钻具和钻探技术，尤其对于黏性物质，应该采取特殊措施，如喷洒泡沫或水混合物等。

4. 腐蚀和氧化在某些特殊的环境中，如海洋或酸性土壤中，钻具会经受到腐蚀和氧化。

这会导致钻具的表面变脆，出现裂纹和破损。

解决方案是选择抗腐蚀和抗氧化的钻具材料，对钻具进行定期检查和保养，避免在腐蚀条件下使用钻具。

总的来说，钻具的常见失效形式有很多，但是如果采取正确的措施，可以很好地防止钻具失效。

因此，岩石钻探工程中，对于钻具的选择、使用和维护都需要严谨对待，以确保钻工的安全和工作效率的提高。

油田钻具失效原因分析及控制措施研究油田钻具失效是指在钻井作业过程中，钻具出现各种故障，无法正常运转或达不到预期的使用寿命。

这会严重影响钻井的进展和效率，增加作业成本，甚至导致事故的发生。

对油田钻具失效的原因进行分析并研究相应的控制措施，对保障钻井作业的持续进行和安全生产具有重要意义。

油田钻具失效的原因主要有以下几方面：1. 动力系统失效：动力系统失效包括电机、液压系统、传动装置等故障。

这些故障可能是由于组件磨损、润滑不良、密封件老化等原因导致的。

控制措施包括定期进行设备维护保养，检查机械零部件的磨损情况，加强润滑管理，更新老化的密封件等。

2. 钻头失效：钻头是钻井作业中最容易失效的部件之一。

其失效原因主要有磨损、断刃、堵塞等。

钻头磨损主要是由于井壁岩石的磨蚀作用，尤其是含有砂岩和碳酸盐岩的地层，需要采取合适的防磨措施。

断刃则是指钻头刃部发生断裂，这主要是由于受到过大的冲击或拉伸力造成的。

堵塞则是指钻头刃部被岩石屑、胶结物等物质堵塞，导致无法正常进行钻井作业。

控制措施包括选择合适的钻头材料和结构，进行定期的检查和维护，及时清理堵塞物等。

3. 钻柱及井筒失效：钻柱及井筒是支持钻头和输送钻杆的关键部件，其失效会导致整个钻具系统无法正常工作。

钻柱失效主要是由于疲劳断裂，其原因可能是工作条件超过了其承载能力，也可能是材料质量问题。

井筒失效则是由于井壁结构破坏，主要原因是岩石的强度不够，造成井壁塌陷。

控制措施包括合理设计钻柱和井筒的结构，选择合适的材料，定期进行强度检测和防腐处理等。

4. 钻井液失效：钻井液失效主要指钻井液性能下降，无法满足钻井要求。

钻井液性能下降的原因很多，包括固相物质浓度过高、润滑性能不佳、过滤性能下降等。

这些都可能导致钻井液与井底温度、地层压力不匹配，从而出现井壁稳定问题。

控制措施包括定期检测钻井液性能，及时调整配方，控制固相物质浓度和酸碱度，保证钻井液的稳定性能。

钻井作业中油田钻具失效的原因较多，但通过合理的控制措施可以减少其发生概率。

金刚石钻头失效原因及改进摘要:文章主要就金刚石钻头在地质钻探工程中失效的原因进行详细分析，提出了相应的措施，以供参考。

关键词:钻头金刚石失效原因改进目前金刚石绳索取心钻进工艺以其钻进效率高、劳动强度低、钻孔稳定性好等优点，被钻探行业所普遍采用。

同时这种钻探工艺对金刚石钻头也提出了更高的要求，需要更高的钻进效率以及更长的使用寿命。

在江西省武宁县石门寺钨矿勘察复杂地层条件下钻进，常规金刚石钻头由于孔底情况复杂，经常发生超前磨损或非正常磨损而失效，从而导致钻进效率低、寿命低的情况，难以达到钻探工艺的要求。

1、金刚石钻头失效分析1.1 内外保径早期磨损(1)岩层研磨性强；(2)由于岩心破碎，钻进过程中岩心不能顺利进入内管，或发生岩心堵塞现象,造成岩心在钻头内径处消耗，从而导致钻头内保径超前磨损失效。

1.2 水口冲蚀严重(1)岩层研磨性强，冲洗液含砂量高；(2)钻头胎体偏软。

1.3 胎体掉块(1)下钻时遇探头石或脱落岩心，因扫孔而磕裂；(2)钻进过程中遇硬、脆、碎地层，钻具振动幅度大，导致钻头胎体产生裂纹，进而发展成掉块。

1.4 钢体磨损严重(1)孔壁稳定性差、易坍塌、掉块，导致钢体外部磨损；(2)岩心破碎不能顺利进入内管，在卡簧座与钻头钢体间相磨，导致钢体内部磨损。

1.5 钻头不进尺(1)钻头胎体硬度太高，遇硬夹层抛光打滑；(2)胎体太软，工作层过度消耗。

2、金刚石钻头的设计及制造2.1 胎体性能及制造工艺的设计金刚石钻头胎体的性能指标主要有硬度、耐磨性、抗冲蚀性、抗弯强度、抗冲击韧性以及对金刚石的包镶能力等。

针对复杂地层，胎体硬度应选择在偏中等的HRC32~ HRC38之间，以确保在软层或硬层均能获得良好的钻进效率和使用寿命。

胎体的其他性能指标需比常规金刚石钻头提高20% 以上，以确保钻头能够承受井底复杂情况的考验，为此采取以下方法。

(1)使用纳米级的超细胎体粉末材料。

使用该材料与传统材料制作的胎体相比较,能在胎体硬度相对较低的情况下获得更高的耐磨性与抗冲击韧性。
