高层建筑消火栓系统的设计探析

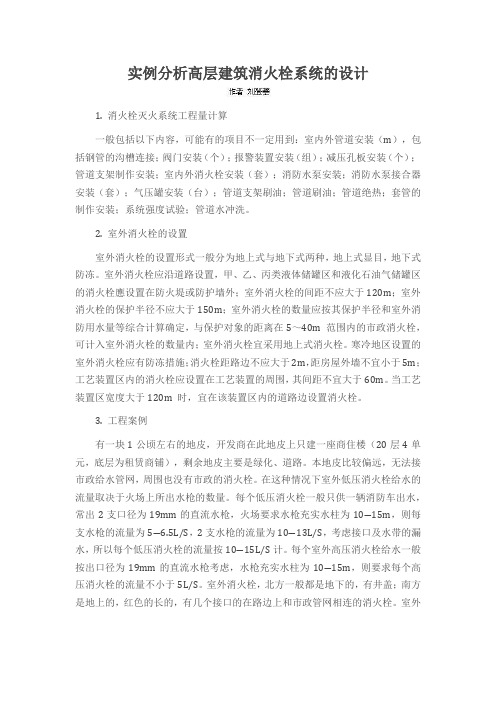

实例分析高层建筑消火栓系统的设计1. 消火栓灭火系统工程量计算一般包括以下内容，可能有的项目不一定用到：室内外管道安装（m），包括钢管的沟槽连接；阀门安装（个）；报警装置安装（组）；减压孔板安装（个）；管道支架制作安装；室内外消火栓安装（套）；消防水泵安装；消防水泵接合器安装（套）；气压罐安装（台）；管道支架刷油；管道刷油；管道绝热；套管的制作安装；系统强度试验；管道水冲洗。

2. 室外消火栓的设置室外消火栓的设置形式一般分为地上式与地下式两种，地上式显目，地下式防冻。

室外消火栓应沿道路设置，甲、乙、丙类液体储罐区和液化石油气储罐区的消火栓應设置在防火堤或防护墙外；室外消火栓的间距不应大于120m；室外消火栓的保护半径不应大于150m；室外消火栓的数量应按其保护半径和室外消防用水量等综合计算确定，与保护对象的距离在5～40m 范围内的市政消火栓，可计入室外消火栓的数量内；室外消火栓宜采用地上式消火栓。

寒冷地区设置的室外消火栓应有防冻措施；消火栓距路边不应大于2m，距房屋外墙不宜小于5m；工艺装置区内的消火栓应设置在工艺装置的周围，其间距不宜大于60m。

当工艺装置区宽度大于120m 时，宜在该装置区内的道路边设置消火栓。

3. 工程案例有一块1公顷左右的地皮，开发商在此地皮上只建一座商住楼（20层4单元，底层为租赁商铺），剩余地皮主要是绿化、道路。

本地皮比较偏远，无法接市政给水管网，周围也没有市政的消火栓。

在这种情况下室外低压消火栓给水的流量取决于火场上所出水枪的数量。

每个低压消火栓一般只供一辆消防车出水，常出2支口径为19mm的直流水枪，火场要求水枪充实水柱为10―15m，则每支水枪的流量为5―6.5L/S，2支水枪的流量为10―13L/S，考虑接口及水带的漏水，所以每个低压消火栓的流量按10―15L/S计。

每个室外高压消火栓给水一般按出口径为19mm的直流水枪考虑，水枪充实水柱为10―15m，则要求每个高压消火栓的流量不小于5L/S。

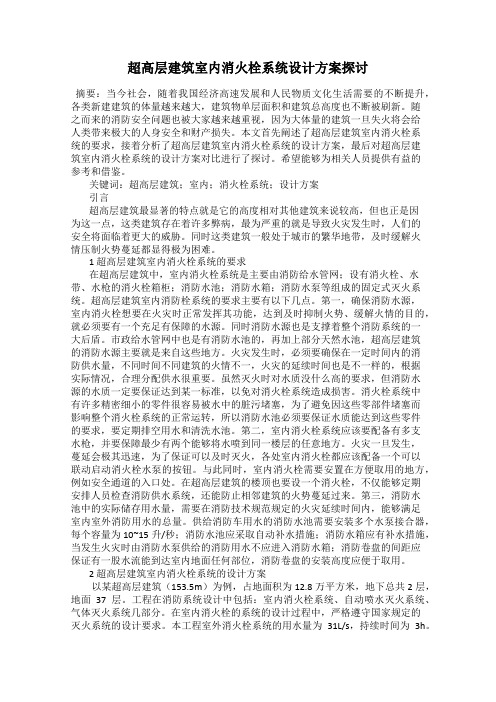

超高层建筑室内消火栓系统设计方案探讨摘要：当今社会，随着我国经济高速发展和人民物质文化生活需要的不断提升，各类新建建筑的体量越来越大，建筑物单层面积和建筑总高度也不断被刷新。

随之而来的消防安全问题也被大家越来越重视，因为大体量的建筑一旦失火将会给人类带来极大的人身安全和财产损失。

本文首先阐述了超高层建筑室内消火栓系统的要求，接着分析了超高层建筑室内消火栓系统的设计方案，最后对超高层建筑室内消火栓系统的设计方案对比进行了探讨。

希望能够为相关人员提供有益的参考和借鉴。

关键词：超高层建筑；室内；消火栓系统；设计方案引言超高层建筑最显著的特点就是它的高度相对其他建筑来说较高，但也正是因为这一点，这类建筑存在着许多弊病，最为严重的就是导致火灾发生时，人们的安全将面临着更大的威胁。

同时这类建筑一般处于城市的繁华地带，及时缓解火情压制火势蔓延都显得极为困难。

1 超高层建筑室内消火栓系统的要求在超高层建筑中，室内消火栓系统是主要由消防给水管网；设有消火栓、水带、水枪的消火栓箱柜；消防水池；消防水箱；消防水泵等组成的固定式灭火系统。

超高层建筑室内消防栓系统的要求主要有以下几点。

第一，确保消防水源，室内消火栓想要在火灾时正常发挥其功能，达到及时抑制火势、缓解火情的目的，就必须要有一个充足有保障的水源。

同时消防水源也是支撑着整个消防系统的一大后盾。

市政给水管网中也是有消防水池的，再加上部分天然水池，超高层建筑的消防水源主要就是来自这些地方。

火灾发生时，必须要确保在一定时间内的消防供水量，不同时间不同建筑的火情不一，火灾的延续时间也是不一样的，根据实际情况，合理分配供水很重要。

虽然灭火时对水质没什么高的要求，但消防水源的水质一定要保证达到某一标准，以免对消火栓系统造成损害。

消火栓系统中有许多精密细小的零件很容易被水中的脏污堵塞，为了避免因这些零部件堵塞而影响整个消火栓系统的正常运转，所以消防水池必须要保证水质能达到这些零件的要求，要定期排空用水和清洗水池。

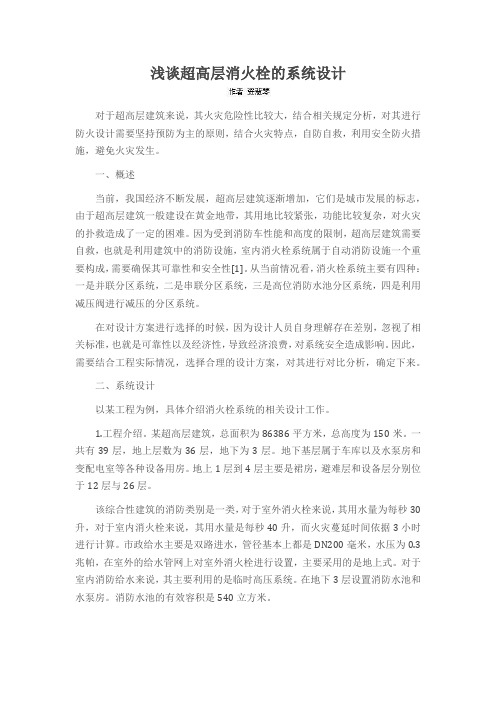

浅谈超高层消火栓的系统设计对于超高层建筑来说，其火灾危险性比较大，结合相关规定分析，对其进行防火设计需要坚持预防为主的原则，结合火灾特点，自防自救，利用安全防火措施，避免火灾发生。

一、概述当前，我国经济不断发展，超高层建筑逐渐增加，它们是城市发展的标志，由于超高层建筑一般建设在黄金地带，其用地比较紧张，功能比较复杂，对火灾的扑救造成了一定的困难。

因为受到消防车性能和高度的限制，超高层建筑需要自救，也就是利用建筑中的消防设施，室内消火栓系统属于自动消防设施一个重要构成，需要确保其可靠性和安全性[1]。

从当前情况看，消火栓系统主要有四种：一是并联分区系统，二是串联分区系统，三是高位消防水池分区系统，四是利用减压阀进行减压的分区系统。

在对设计方案进行选择的时候，因为设计人员自身理解存在差别，忽视了相关标准，也就是可靠性以及经济性，导致经济浪费，对系统安全造成影响。

因此，需要结合工程实际情况，选择合理的设计方案，对其进行对比分析，确定下来。

二、系统设计以某工程为例，具体介绍消火栓系统的相关设计工作。

1.工程介绍。

某超高层建筑，总面积为86386平方米，总高度为150米。

一共有39层，地上层数为36层，地下为3层。

地下基层属于车库以及水泵房和变配电室等各种设备用房。

地上1层到4层主要是裙房，避难层和设备层分别位于12层与26层。

该综合性建筑的消防类别是一类，对于室外消火栓来说，其用水量为每秒30升，对于室内消火栓来说，其用水量是每秒40升，而火灾蔓延时间依据3小时进行计算。

市政给水主要是双路进水，管径基本上都是DN200毫米，水压为0.3兆帕，在室外的给水管网上对室外消火栓进行设置，主要采用的是地上式。

对于室内消防给水来说，其主要利用的是临时高压系统。

在地下3层设置消防水池和水泵房。

消防水池的有效容积是540立方米。

2.系统设计。

上面提到四种竖向分区的相关方式，在本工程中，地下室面积比较紧张，如果利用并联系统，那么需要的泵房面积太大，若是利用高位重力水箱系统，其荷载比较大，缺少经济性，一般在250米以上的超限高层建筑中进行使用后。

高层建筑中的建筑消防系统设计随着城市化进程的加快，高层建筑在城市中越来越普遍。

然而，由于其高度和复杂性，高层建筑面临更大的火灾风险。

因此，高层建筑的建筑消防系统设计显得尤为重要。

本文将探讨高层建筑中的建筑消防系统设计，以确保人们在火灾发生时的安全。

首先，高层建筑的建筑消防系统设计应包括火灾报警系统。

火灾报警系统是高层建筑建筑消防系统中的重要组成部分，其作用是在火灾发生时及时发出警报，以便人们能够及早撤离。

火灾报警系统应分布在高层建筑的各个楼层，并与楼层内的火灾自动喷水灭火系统相连，实现自动联动，以确保火灾报警的准确性和及时性。

其次，高层建筑的建筑消防系统设计还应包括灭火器和灭火器设施。

灭火器是最基本的防火设备，应设置在楼层的易燃物贮存室、电器室、通风设备室等易燃场所，以及楼层的公共区域和走廊。

此外，高层建筑还应设置灭火器设施，如消防栓和室外水带。

消防栓应设置在楼层的消防隔间内，以便在火灾发生时提供足够的水源。

室外水带则应设置在高层建筑的外部，方便消防车辆接驳使用。

另外，高层建筑的建筑消防系统设计还应包括防烟和排烟系统。

防烟系统的作用是控制火灾时的烟雾扩散，在火灾发生时保持疏散通道的通畅，并为人们提供逃生通道。

排烟系统则是将火灾产生的有害烟气排出建筑物外部，防止烟雾对人员疏散和救援行动的影响。

防烟和排烟系统应与火灾报警系统相连，实现自动控制和操作。

此外，高层建筑的建筑消防系统设计还应包括自动喷水灭火系统。

自动喷水灭火系统是高层建筑消防的主要手段之一，其作用是在火灾发生时自动喷洒水雾进行灭火。

自动喷水灭火系统应设置在高层建筑的易燃物贮存室、电器室等重要场所，并与火灾报警系统和防烟系统相连，实现联动控制和操作。

最后，高层建筑的建筑消防系统设计还应注重逃生通道和疏散楼梯的设置。

逃生通道和疏散楼梯应保证足够数量和合理布局，以便人们能够快速、安全地撤离。

逃生通道和疏散楼梯应设置在建筑外立面或者建筑内部，且不得被防火墙等阻隔。

超高层建筑室内消火栓系统设计分析发布时间：2021-03-18T11:29:31.523Z 来源：《科学与技术》2020年32期作者：张领[导读] 随着城市经济的发展和人们生活水平的提高，建设用地日趋紧张，张领陕西恒瑞建筑设计工程有限公司陕西省西安市 710004摘要：随着城市经济的发展和人们生活水平的提高，建设用地日趋紧张，超高层建筑在我们身边日益普遍，本文就超高层建筑中消防系统的设计展开探讨。

关键词：超高层建筑；室内消火栓设计引言随着城市经济的发展和人们生活水平的提高，建设用地日趋紧张，超高层的出现很好解决了城市区域的用地紧张、功能集中的问题对城市的建设具有深远的影响。

然而超高层建筑火灾具有火势蔓延快、疏散困难、扑救难度大的特点，所以超高层建筑的设计，在防火上应立足于自防、自救。

那么超高层建筑消防设计的合理性，安全性、完整性、就显得尤为重要，本文着重讨论超高层设计中的室内消火栓系统。

1.超高层建筑定义依据《民用建筑设计通则》GB50352-2005规定；建筑高度大于1OOm的民用建筑，不论住宅及公共建筑均为超高层建筑。

2.建筑概述：本工程位于西安市光泰路以北，高新二路以西。

本次设计为荣民科创园项目小区的2#楼；2#楼地下共三层，设有机动车库和设备用房，地上1～3层为商业，4～52层为办公，建筑高度199.95米，为超高层公共建筑。

本次设计2#楼范围：A-18至2-9轴交B-A至2-L轴区间的地下和地上建筑。

地下建筑面积为17513.55平方米，地下总体积约为70637.99立方米。

地上建筑面积为97374.25平方米，地上总体积约为374422.72立方米。

3.超高层建筑室内消防设计的几点探讨：3.1超高层建筑室内消火栓系统设计概述：室内消火栓系统设计用水量：不小于40L/s。

消防延续时间为3小时。

消防水泵房、消防水池设于1#楼地下一层，消防水池的有效容积不小于1010 立方米。

地下一层消防水泵房设室内消火栓系统给水泵二台（一用一备），临时高压制给全区高区、低区供水；地下一层消防水泵房设供2#楼25层消防转输水箱的转输泵三台（二用一备）。

超高层建筑室内消火栓系统设计方案探讨摘要:本文以一典型的超高层住宅为例，研究结果显示，当建筑物高度不高于消防水泵一次供水，系统网络内任何时间、地点压力不大于2.4 MPa时，采用并联分区供水方式。

关键词：超高层建筑；室内消防栓；系统划分；供水模式引言近几年来，中国市场经济快速发展，超高层建筑作为城市发展的重要标志。

这些超高层建筑给中国的现代都市建设注入了新的生机和活力，但由于地处城市的黄金地段，占地面积小、高楼林立、功能复杂，给消防工作带来诸多不利影响。

同时，由于受到灭火扑救的特点以及建筑高度的限制，在世界范围内，对于超高层建筑的火灾救援通常都是以自救为主，也就是合理利用建筑内部的设备，因此，在设计中，室内消防栓系统的安全性就变得非常重要。

一、研究案例概述研究案例为：济南国际金融中心，建筑高度143.6米，建筑高度108万米。

1~12楼、14~23楼、25~37楼为行政办公楼，13~24层为安全层；2楼为中央空调室外机机房、水泵房、电气设备用房、风机械设备室等；顶楼为风机械设备室、电梯技术设备机房及风机械设备室等；顶楼为风机械设备室、电梯技术设备机房及风水箱间等；楼顶设停车场。

并根据该超高层建筑物工程项目的建筑灭火工程设计，对消防工程建筑设计中的室内消火栓供应方法、消防分区供应方式等问题加以了探讨，并希望为相关的建筑工程提供借鉴。

二、设计方案探讨与分析（一）消防供水设计要点按照GB50045—95《现代高层民用工程建筑消防技术规范》的第7.4.6.5项要求，消火栓栓口的最大静水压强不可以超过一点零零MPa，当超过此限制后，就必须进行分区给水设计。

消火栓栓口的出水压力超过零点五MPa时，应当进行减压处理。

而按照《灭火给水及消火栓管理技术标准》(二零一年度征求意见稿)第4.3.2.3款规定，在灭火给水体系中其他时间和地点体系内的用水量均不得大于二点四MPa。

（二）设计方案研究（1）并联分区给水系统。

浅析高层建筑消防系统设计做好高层建筑防火安全，有两个关键因素，一是要有高效便捷的消防系统设计和构造，并符合建筑物的特点，起到事半功倍的消防安全作用;二是要有足够数量的灭火器材，提取方便。

以上两个重要因素一个是基础，一个是应用，只有二者有效地配合在一起，才能起到预期效果，进而保证高层建筑的消防安全和人民的生命财产。

如何有效规划设计和合理解决，必须结合实际去思考。

一、高层建筑消防给排水系统设计高层建筑的给排水设计一直是消防设计的重中之重，合理地设计给排水，能够使火灾初期的灭火效率得到很大提高以减小火灾的影响和损失。

1.1消防给水设计要求首先，消防给水系统的设计受到建筑高度的影响，要根据建筑的高度设计灭火设施; 其次，针对高层建筑的火灾特点，在发生火灾时扑救难度大，所以发生火灾后人员尽量以自救为主，这也决定了消防给水设计的重要性和设计要求; 第三，火灾发生时，灭火以水为主，其他的灭火材料为辅。

1.2消防排水设计要求在消防排水设计方面，要尽量排除因灭火而产生的用水，以免造成水浸损失。

首先，充分利用雨水排水管道，但是，消防用水量大且急，并且持续时间可能比较长，考虑到这些特点，还应该设计防反溢的措施; 其次，在消防重点地区，设置消防专用的排水管道，还可以将消防排水与卫生间排水相连通; 第三，在设计消防排水时，应考虑到上层用水下渗到下层，防止地下室以上的排水不能流到地下室; 第四，要严格按照分区设计排水，分区之间排水不可相互流通; 第五，考虑相关排水泵的使用安全，确保水泵电源能够保证排水安全进行。

1.3高层建筑消防给排水设计措施首先，合理计算消防栓水柱长度及布置消火栓。

按照《高层民用建筑设计防火规范》规定，建筑物高度不高于100 米，消防栓的水枪充实水柱不应小于10 米，建筑物高于100 米的则不应小于13 米。

在设计中，要根据水枪的最小流量和水枪喷嘴口径来计算水柱长度和水枪倾角。

其次，高层建筑的消防电梯间须设置消防栓。

某高层建筑消防系统分析及设计随着城市化的不断推进，高层建筑如雨后春笋般拔地而起，然而火灾事故的频率也随之增加。

因此，如何合理设计并优化消防系统成为了一个亟待解决的问题。

本文将对某高层建筑的消防系统进行深入分析，并针对其设计提出改进建议。

高层建筑消防系统主要包括消防水系统、消防报警系统、气体灭火系统、喷水灭火系统和紧急疏散系统等部分。

这些系统在火灾发生时需协同工作，确保及时发现并控制火势。

消防水系统：某高层建筑现有的消防水系统主要由消防水池、水泵、水枪和水带等组成。

在火灾发生时，通过加压设备将水送至着火点进行灭火。

但考虑到建筑高度和水压的限制，消防水系统的覆盖范围和水量供应可能不足。

消防报警系统：该建筑的消防报警系统未覆盖所有区域，存在一定盲区。

同时，报警设备的响应时间也需进一步缩短。

气体灭火系统：对于不宜用水灭火的场所，气体灭火系统是一个很好的选择。

但某高层建筑的气体灭火系统设计不合理，容易导致火势扩大。

喷水灭火系统：喷水灭火系统具有对设备要求低、灭火效果好等优点。

但某高层建筑的喷水灭火系统覆盖范围不够广泛，喷头选型和布置不合理。

紧急疏散系统：紧急疏散系统对于保障人员安全至关重要。

某高层建筑的疏散楼梯和通道设计不够合理，疏散时间较长。

增加消防水系统的水量和压力，以满足高层建筑更高的灭火需求。

可以增设消防水池或采用变频泵等技术提高供水压力。

完善消防报警系统，增加火灾探测器和手动报警器，提高报警设备的响应速度。

同时，应定期进行设备检查和维修，确保其工作状态良好。

优化气体灭火系统的设计，选用更可靠的灭火药剂，提高灭火效率。

应定期进行模拟演练，检测气体灭火系统的实际效果。

调整喷水灭火系统的喷头选型和布置，使其更好地适应火灾现场的实际情况。

同时，应加强维护保养，确保喷水灭火系统的可靠运行。

改善紧急疏散系统的设计，缩短疏散距离和时间。

可以增设疏散楼梯和通道，提高疏散效率。

同时，应加强应急照明和指示标志的设置，确保人员在黑暗环境中也能迅速找到安全出口。
