锂电池常规的供电电压范围是3V-4.2V之间，标称电压是3.7V。
锂电池具有宽供电电压范围，需要进行降压或者升压到固定电压值，进行恒压输出，同时根据输出功率的不同，（输出功率=输出电压乘以输出电流）。
不同的输出电流大小，合适很佳的芯片电路也是不同。
1，锂电池升降压固定3.3V输出，电流150MA，外围仅3个电容2，锂电池升压固定5V输出，外围仅3个电容3，锂电池DC-DC升降压芯片，输出1-2A4，锂电池升压5V 600MA，8uA低功耗5，锂电池升压到5V,8.4V,9V6，锂电池升压到5V,8.4V,9V,12V7，锂电池升压5V2A8，锂电池升压5V3A9，锂电池充电管理IC，可实现边充边放电10，锂电池稳压LDO，和锂电池DC-DC降压大电流芯片1,PW5410B是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。
PW5410B的输入电压范围1.8V-5V，输出电压3.3V固定电压，输出电流高达100MA。
外围元件仅需要三个贴片电容即可组成一个升压电路系统。
2, PW5410A是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。
PW5410A的输入电压范围2.7V-5V，输出电压5V固定电压，输出电流高达250MA。
外围元件仅需要三个贴片电容即可组成一个升压电路系统。
3, PW2224是一种高效率的单电感Buck-Boost变换器，可以为负载供电电流高达4A。
它提供降压和升压模式之间的自动转换。
PW2224工作频率为2.4MHz，也可与外部频率从2.2MHz同步到2.6MHz。
直流/直流变频器在轻负载下以脉冲跳频方式工作。
可以禁用省电模式，强制PW2224在FPWM模式下运行。
在关机。
PW2224采用TDFN3X4-14包装。
特征⚫ 2.8V~5.5V输入电压运行⚫可调输出电压从2.8V到5.5V⚫96%效率DC/DC变换器⚫VIN>3.6V时3.3V时的3A输出电流⚫Buck和Boost之间的自动转换模式⚫轻载时的脉冲跳跃模式效率⚫内部软启动⚫DC/DC转换器可设置为较低轻载静态电流⚫固定2.4MHz频率和可能同步⚫内置循环电流限制和过电压保护⚫内置热关机功能⚫电源良好功能⚫TDFN3X4-14包装（3mmx4mm）4, PW5100 是一款高效率、低功耗、低纹波、高工作频率的PFM 同步升压DC/DC 变换器。

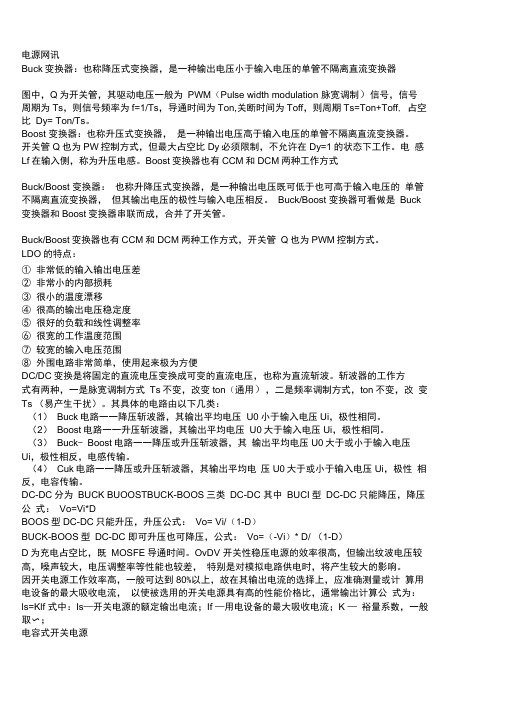

电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器图中，Q为开关管，其驱动电压一般为PWM（Pulse width modulation 脉宽调制）信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton,关断时间为Toff，则周期Ts=Ton+Toff, 占空比Dy= Ton/Ts。
Boost 变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PW控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost 变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost 变换器可看做是Buck 变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
LDO的特点：①非常低的输入输出电压差②非常小的内部损耗③很小的温度漂移④很高的输出电压稳定度⑤很好的负载和线性调整率⑥很宽的工作温度范围⑦较宽的输入电压范围⑧外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton（通用），二是频率调制方式，ton不变，改变Ts （易产生干扰）。
其具体的电路由以下几类：（1）Buck电路一一降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。
（2）Boost电路一一升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。
（3）Buck- Boost电路一一降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
（4）Cuk电路一一降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电容传输。

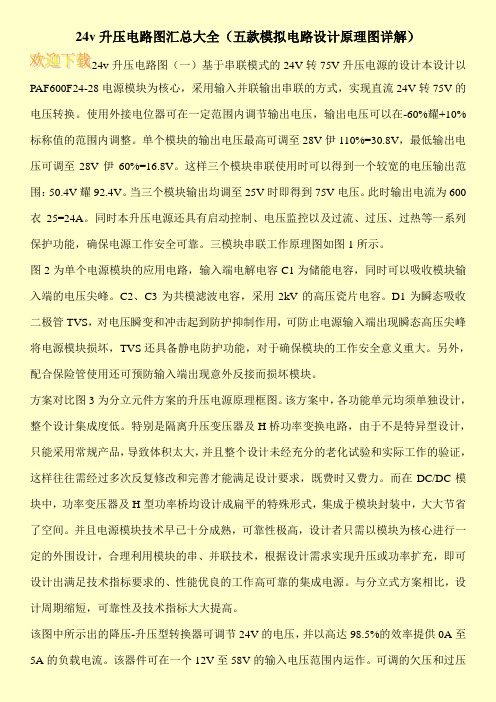

24v升压电路图汇总大全（五款模拟电路设计原理图详解）24v升压电路图（一）基于串联模式的24V转75V升压电源的设计本设计以PAF600F24-28电源模块为核心，采用输入并联输出串联的方式，实现直流24V转75V的电压转换。
使用外接电位器可在一定范围内调节输出电压，输出电压可以在-60%耀+10%标称值的范围内调整。
单个模块的输出电压最高可调至28V伊110%=30.8V，最低输出电压可调至28V伊60%=16.8V。
这样三个模块串联使用时可以得到一个较宽的电压输出范围：50.4V耀92.4V。
当三个模块输出均调至25V时即得到75V电压。
此时输出电流为600衣25=24A。
同时本升压电源还具有启动控制、电压监控以及过流、过压、过热等一系列保护功能，确保电源工作安全可靠。
三模块串联工作原理图如图1所示。
图2为单个电源模块的应用电路，输入端电解电容C1为储能电容，同时可以吸收模块输入端的电压尖峰。
C2、C3为共模滤波电容，采用2kV的高压瓷片电容。
D1为瞬态吸收二极管TVS，对电压瞬变和冲击起到防护抑制作用，可防止电源输入端出现瞬态高压尖峰将电源模块损坏，TVS还具备静电防护功能，对于确保模块的工作安全意义重大。
另外，配合保险管使用还可预防输入端出现意外反接而损坏模块。
方案对比图3为分立元件方案的升压电源原理框图。
该方案中，各功能单元均须单独设计，整个设计集成度低。
特别是隔离升压变压器及H桥功率变换电路，由于不是特异型设计，只能采用常规产品，导致体积太大，并且整个设计未经充分的老化试验和实际工作的验证，这样往往需经过多次反复修改和完善才能满足设计要求，既费时又费力。
而在DC/DC模块中，功率变压器及H型功率桥均设计成扁平的特殊形式，集成于模块封装中，大大节省了空间。
并且电源模块技术早已十分成熟，可靠性极高，设计者只需以模块为核心进行一定的外围设计，合理利用模块的串、并联技术，根据设计需求实现升压或功率扩充，即可设计出满足技术指标要求的、性能优良的工作高可靠的集成电源。
MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。
该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。
MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。
mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。
该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。
其中，输出电压U。
=1.25（1+R2/R1）由公式可知输出电压。
仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。
若R1、R2阻值稳定，U。
亦稳定。
2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。
当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。
，达到自动控制U。
稳定的作用。
3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。
4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。
5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。
mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。
IC应用电路图全集一．UC3906应用电路图为环境参数测试仪蓄电池充电器的实际应用电路。
其中，电池额定电压为12V，容量为7Ah，VIN=1 8V，VF=13.8V，VOC=15V，Imax=500mA，IOCT=50mA。
由于充电器始终接在蓄电池上，为防止蓄电池电流倒流入充电器，在串联调整管与输出端之间串入一只二极管。
同时，为了避免输入电源中断后，蓄电池通过分压电阻R1、R2、R3放电，使R3通过电源指示晶体管（脚7）接地。
图3 12V密封铅酸电池双电平浮充充电器电路图18V输入电压加入后，Q1导通，开始恒流充电，充电电流为500mA，电池电压逐渐升高。
当电池电压达到过充电压VOC的95％（即14.25V）时，电池转入过充电状态，充电电压维持在过充电电压，充电电流开始下降。
当充电电流降到过充电终止电流（IOCT）时，UC3906的脚10输出高电平，比较器LM339输出低电平，蓄电池自动转入浮充状态。
同时充足电指示发光管发光，指示蓄电池已充足电。
二．uln2003的应用电路ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。
该电路的特点如下：ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
ULN2003工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受 50V的电压，输出还可以在高负载电流并行运行。
ULN2003采用DIP—16或SOP—16 塑料封装。
本设计选用GALl6V8为环形脉冲分配器，ULN2003(国产型号为5G1413)是七路达林顿驱动器阵列，是个集电极开路(OC)输出的反向器.最大驱动电流可以达到500mA。
通常应用时是把负载步进电机的一端接到VD D(12V)上，另一端接到输出引脚上，如16脚。
为了防止程序进入死循环，增加了外部的硬件看门狗定时器MAX813L，其内部的看门狗定时器监控UP/UC的工作。
典型应用电路图方框图管脚定义封装型式和管脚号符号QX2303 LXXT SOT-23-3QX2303 LXXF SOT-23-5QX2303 LXXE SOT-89说明LX 2 5 3 开关脚 VOUT 3 2 2 输出电压 EN - 1 - 使能端 GND 1 4 1 地 EXT3扩展脚最大额定参数值参数符号说明典型值单位Vmax 供给U OUT和V LX端的最大电压值 8 V 电压Vmin-max 在EN端的电压范围 -0.3-VOUT+0.3V 电流 ILXmax LX端最大电流 1000 mA Psot-23-3 SOT-23-3封装最大电流功耗 0.25 WPsot-23-5 SOT-23-5封装最大电源功耗 0.25 W 电源功耗Psot-89 SOT-89封装最大电源功耗 0.5 WTmin-max 工作温度范围 -20-85 o C 温度Tstorage 存储温度范围 -40-165 o C ESD VESD 人体静电耐压值 2000 V电气特性参数符号测试条件最小值典型值最大值单位输出电压精度 △VOUT -2.5 2.5 %最大输入电压VINMAX0.7 VOUT V起动电压VSTART ILOAD=1mA, VIN:0→2V 1.2V保持电压VHOLD ILOAD=1mA, VIN:2→0V 0.9 V最大振荡频率FMAX200 300 350 KHz振荡信号占空比DCOSC75 80 85 %效率η8488% 限流I LIMIT 6008001000mAVIN=1.8V VOUT=3.0V 11.8 uA无负载状态下输入电流IIN0VIN=1.8V VOUT=5.0V 7 uA待机（省电）状态输入电流IINQ No load, EN=“low” 1 uAEN “高”电压值 0.4*VOUT VEN “低”电压值0.2V EN “高” 输入电流0.1uA-0.1 uA（4）输入电容电源稳定，即使没有输入滤波电容，DC-DC 电路也可以输出低纹波、低噪声的电流电压。
boost升压电路工作原理boost升压电路是一种开关直流升压电路，它可以是输出电压比输入电压高。
基本电路图见图一：假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。
下面要分充电和放电两个部分来说明这个电路充电过程在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。
这时，输入电压流过电感。
二极管防止电容对地放电。
由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。
随着电感电流增加，电感里储存了一些能量。
放电过程如图，这是当开关断开（三极管截止）时的等效电路。
当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。
而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。
升压完毕。
说起来升压过程就是一个电感的能量传递过程。
充电时，电感吸收能量，放电时电感放出能量。
如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。
如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。
一些补充1 AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗(含电感上).1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大).2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之十.3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联.......4 最大电流有多大呢?我们简单点就算1A吧,其实是不止的.由于效率低会超过1.5A,这是平均值,半周供电时为3A,实际电流波形为0至6A.所以咱建议要用两只号称5A实际3A的管子并起来才能勉强对付.5 现成的芯片都没有集成上述那么大电流的管子,所以咱建议用土电路就够对付洋电路了. 以上是书本上没有直说的知识,但与书本知识可对照印证.开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存；开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。
