很多电工朋友在布线的时候不清楚如何选择多大的空开和电缆，看了本文之后相信你对380伏三相电源如何选定空开和电缆有一个清晰的认知。
首先得确定用电端负载是多大，三相负载是否均衡。
比如说三相均衡负载角接，功率是100kw，那么根据三相电源功率计算公式
P=√3IUcosφ (p是功率，√3约等于1.732，u是电压等于380，i是电流，cosφ 是功率因数感性负载可按0.85计算纯电阻可以忽略)
代入公式计算得知电流i=10000000/(380×1.732×0.85)≈179a。
可对照生产厂家给出的“电缆载流量”表（不同生产厂、不同型号的电缆略有不同）
适合选用95平方毫米电缆，断路器可以选用200A 。
如果是同样负载变成角接的话电流i = 角接电流／3= 179／3≈60，功率也变为角接时的三分之一，电缆可选用16平方毫米，断路器可选100A。
需要注意的是三相断路器的标示电流指的是每根相线所允许的最大过载电流。
另外负载不均衡的情况下那就只有单独计算每相电流了，再对应“电缆载流量”表配多大的电缆。
并且零线规格得和最大相线电流的截面积相同。

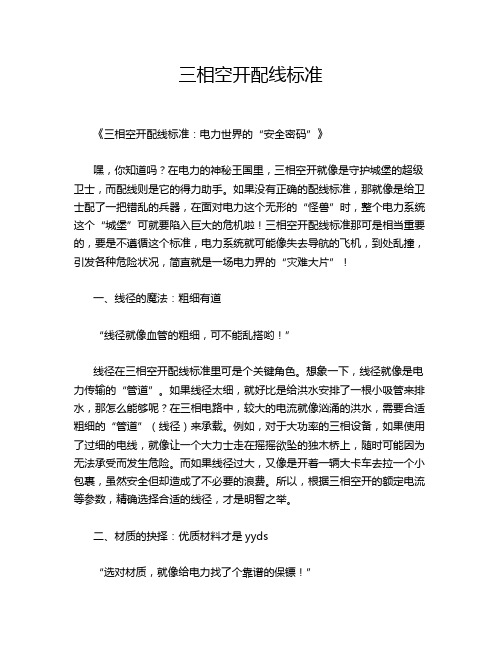

三相空开配线标准《三相空开配线标准：电力世界的“安全密码”》嘿，你知道吗？在电力的神秘王国里，三相空开就像是守护城堡的超级卫士，而配线则是它的得力助手。
如果没有正确的配线标准，那就像是给卫士配了一把错乱的兵器，在面对电力这个无形的“怪兽”时，整个电力系统这个“城堡”可就要陷入巨大的危机啦！三相空开配线标准那可是相当重要的，要是不遵循这个标准，电力系统就可能像失去导航的飞机，到处乱撞，引发各种危险状况，简直就是一场电力界的“灾难大片”！一、线径的魔法：粗细有道“线径就像血管的粗细，可不能乱搭哟！”线径在三相空开配线标准里可是个关键角色。
想象一下，线径就像是电力传输的“管道”。
如果线径太细，就好比是给洪水安排了一根小吸管来排水，那怎么能够呢？在三相电路中，较大的电流就像汹涌的洪水，需要合适粗细的“管道”（线径）来承载。
例如，对于大功率的三相设备，如果使用了过细的电线，就像让一个大力士走在摇摇欲坠的独木桥上，随时可能因为无法承受而发生危险。
而如果线径过大，又像是开着一辆大卡车去拉一个小包裹，虽然安全但却造成了不必要的浪费。
所以，根据三相空开的额定电流等参数，精确选择合适的线径，才是明智之举。
二、材质的抉择：优质材料才是yyds“选对材质，就像给电力找了个靠谱的保镖！”材质的选择在三相空开配线标准里也是重中之重。
不同的材质就像是不同级别的保镖，有的强，有的弱。
铜材就像是电力保镖中的“精英特工”，它导电性好，电阻小，能够高效地传输电力，就像超级跑车在高速公路上飞驰，几乎没有阻碍。
而铝材相对来说就像是“普通保安”，虽然也能完成任务，但在导电性等方面就稍逊一筹。
在一些高要求的三相电路场景下，如果选错了材质，比如该用铜材却用了铝材，那就像是在重要的安保任务中安排了一个业余选手，电力传输的效率会大打折扣，还可能引发安全隐患。
三、颜色的标识：电力世界的色彩密码“颜色标识可不是为了好看，那是电力的信号灯呢！”颜色标识在三相空开配线中就像是交通信号灯一样重要。
直流电动机配线表
交流电动机配线表
注：三相二百二电机，千瓦三点五安培；常用三百八电机，一个千瓦两安培。
导线安全载流量计算口诀
铝10下五，16、25四，35、50三，70、95两倍半，100上二。
穿管、温度八、九折，裸线加一半。
铜线升级算。
口诀中的阿拉伯数字与倍数的排列关系如下：
对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2?的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
补偿导线配热电偶
注：红为正极。
线径与电流和能带电机功率对照表功率三相电流铜线线径线径最大载电流1.1KW2.2A 0.5 mm2 4.5 A1.5 KW 3 A 0.5 mm2 4.5 A2.2 KW 4.4 A 1 mm2 9 A3.0 KW 6 A 1 mm2 9 A4.0 KW 8 A 1 mm2 9 A5.5 KW 11 A 1.5 mm2 14 A7.5 KW 15 A 2.5 mm2 22 A11 KW 22 A 4 mm2 32 A15 KW 30 A 4 mm2 32 A18.5 KW 37 A 6 mm2 42 A22 KW 44 A 10 mm2 60 A30 KW 60 A 16 mm2 80 A37 KW 75 A 16 mm2 80 A45 KW 90 A 25 mm2 100 A估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
二点五下乘以九，往上减一顺号走”说的是2 . 5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2. 5mm导线，载流量为2 . 5X9= 22 . 5(A)。
从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I,即卩4X8、6X7、10X6、16X5、25X4。
三十五乘三点五，双双成组减点五”说的是35mm的导线载流量为截面数的 3 . 5倍，即35X3 . 5 = 122 . 5(A)。
从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0. 5。
即50、70mm导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2. 5倍，依次类推。
电机电缆选配标准表格篇一：电机电缆选型这要看你负载性质P功率（单位W）、I电流（单位A）、U电压（单位V）电阻性负载如电热、白炽灯、卤钨灯I=P÷U功率因数小于1的照明设备：单相220V I=P÷（U×功率因数）三相四线380V I=P÷（1.73×380×功率因数）电动机电流计算方式:单相I=P÷（220×功率因数×效率）三相I=P÷（1.73×380×功率因数×效率）根据电流选择电线有很多种情况要考虑：1 铜线还是铝线。
2 塑料绝缘线、橡皮绝缘线、护套线。
3 绝缘导线安全载流量的温度校正系数。
由于太麻烦，我给你一种常用的塑料绝缘线明线安装，安全载流量数据（铜线）这是最大载流量，其它的都要相应减小。
1.0（平方毫米）---17（A） 1.5---——21 2.5---——28 4-————35 6--————48 10————65 16————91 25——----120 35————147 50————187 70————230篇二：电机动力电缆选型一台22kw电动机用多大铜电缆1、选电缆，要根据你的使用情况，才能选合适的电缆，在潮湿等散热条件好的地方，可以节省一点，在高温和重要地方，则必须选较大截面积的电缆。
一般三相380V22KW 选6-10平方的比较合适。
2、电缆按正常运行配置，和启动方式无关。
22KW负荷选择电缆I=P/1.732UcosΦ=22/1.732/0.38/0.8=20/0.53=42A如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。
如果是远距离，百米以上，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离与远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。
今天无意看到这个问题发现很多人在误导大家。
所以把手册中的计算拿出来。
流和能带电机功率对照表估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，铜母排载流量单片：规格平放(A) 竖放(A)15X3162 171 20X3214 225 25X3271 285 30X3366 385 40X4484 510 40X5551 580669 705 50X6735 775 60X6873 920 60X8 1016 107060X10 1133 119580X6 1110 120580X8 1260 137080X10 1417 1540100X6 1356 1475100X8 1546 1685100X10 1720 1870120X8 1800 1955120X10 1996 2170双排：规格平放(A) 竖放(A)2(60X6) 1340 14102(60X8) 1660 17502(60X10) 1985 20901580 17202(80X8) 1950 21202(100X6) 1855 20152(80X10) 2345 25502(100X8) 2290 24902(100X10) 2735 29702(120X8) 2550 27702(120X10) 3090 3360注：环境温度取40℃。
三相电缆载流量对照表国标随着我国电力行业的快速发展，电缆作为一种重要的电力传输设备，其性能和参数备受关注。
其中，三相电缆的载流量是一个关键指标。
为了方便大家了解和掌握三相电缆的性能，本文将介绍国标三相电缆载流量对照表，并为大家解析如何正确使用这张表。
一、三相电缆的基本概念三相电缆是指具有三个相互独立导体的电力电缆，用于传输三相交流电。
在三相电缆中，电流和电压呈平衡状态，可以降低电磁干扰，提高电能传输效率。
根据导体材料、绝缘材料和护套材料的不同，三相电缆可分为多种类型，如铜芯、铝芯电缆等。
二、载流量对照表的重要性载流量对照表是电缆选型和设计的重要参考依据。
它列出了不同规格电缆在特定环境条件下的最大允许载流量，可以帮助工程师和设计师确保电缆的安全使用，避免因过载而导致的事故。
三、国标三相电缆载流量对照表详解国标三相电缆载流量对照表根据电缆的截面积、绝缘等级、敷设方式、环境温度等因素，给出了不同电缆的最大允许载流量。
以下为国标中部分三相电缆载流量的示例：1.铜芯聚氯乙烯绝缘电缆（直埋）：- 截面积为10mm时，载流量为16A；- 截面积为16mm时，载流量为25A；- 截面积为25mm时，载流量为35A。
2.铝芯聚乙烯绝缘电缆（架空）：- 截面积为16mm时，载流量为20A；- 截面积为35mm时，载流量为30A；- 截面积为50mm时，载流量为40A。
四、如何正确使用载流量对照表在使用国标三相电缆载流量对照表时，需注意以下几点：1.根据实际工程需求，选择合适的电缆类型、绝缘等级和敷设方式；2.结合环境温度、电缆敷设长度等因素，参照表格选取合适的载流量；3.考虑到电缆的热稳定性和短路容量，选型时应适当留有余量；4.参考相关标准和规范，确保电缆选型的合理性。
五、注意事项及电缆选型建议1.选购电缆时，应注意电缆的生产厂家、产品质量和认证等信息；2.针对不同场合，选用合适的电缆类型和规格；3.注意电缆的敷设方式和保护措施，避免因安装不当导致的故障；4.定期检查电缆的运行状态，发现问题及时处理。
导线线径与电流规格一个平方ｍm可以承受6－8Ａ得电流。
我们在计算线路线径时,一般就是按照功率除以０。
9,再乘以2来选择线径,取大不取小.如40匹得空调,4０/０。
９＊2=８9、取９0平方毫米得线径、空调得启动电流:室外机启动时刻,电流就是工作电流得５—７倍,如果配电线路质量不好或者离配电室较远,会引起电压下降、您家电表与线没问题,但就是上面得现象就是您家到配电室线路有问题,应该加粗这一段线路得面积。
如果这样有困难,那么在压缩机电机上并联一只电容也能稍微改善一些,电容得大小您要找电气工程师计算一下。
间歇运行省电！启动电流就是运行电流３－—5倍(小电机)时间极短。
如只就是近距离使用,有个公式:十下五,百上二;二五三五四三界;七零九五两倍半;穿管温度八九折;铜线升级算;裸线加一半。
这讲得就是不同截面导线近似电流密度。
交流电得话,１0平方毫米以下得铜线每平方毫米5A,11—９9平方毫米得铜线没平方毫米4A,1００平方毫米以上得铜线每平方毫米3A,铝线则在上面得数值后除以2,即一半。
直流电得话,统一按照:铜线每平方毫米5A,铝线没平方毫米2.5A计算。
板前明线布线:手工布线时(非模型、模具配线),应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少,同一通道中得沉底导线,按主、控电路分类集中,单层平行密排或成束,应紧贴敷设面。
2、导线长度应尽可能短,可水平架空跨越,如两个元件线圈之间、连线主触头之间得连线等,在留有一定余量得情况下可不紧贴敷设面、3、同一平面得导线应高低一致或前后一致,不能交＊、当必须交＊时,可水平架空跨越,但必须属于走线合理、4、布线应横平竖直,变换走向应垂直９0°。
5、上下触点若不在同一垂直线下,不应采用斜线连接。
6、导线与接线端子或线桩连接时,应不压绝缘层、不反圈及露铜不大于1ｍm、并做到同一元件、同一回路得不同接点得导线间距离保持一致、７、一个电器元件接线端子上得连接导线不得超过两根,每节接线端子板上得连接导线一般只允许连接一根、8、布线时,严禁损伤线芯与导线绝缘。
电缆规格线路压降电缆规格线路压降电缆规格线路压降YJVYJV2210.55~1.5KW 3.42921YJV-0.6/1KV 4X2.524X2.5 3.54X2.5 4.671416210DN202 2.2KW 52921YJV-0.6/1KV 4X2.5 2.94 3.674X4 3.451518290DN2533KW 6.82921YJV-0.6/1KV 4X2.544X4 3.354X4 4.691518290DN2544KW 8.82921YJV-0.6/1KV 4X2.5 3.884X4 4.344X6 4.071719380DN325 5.5KW 11.63829YJV-0.6/1KV 4X4 3.434X6 3.834X6 5.361719380DN3267.5KW 15.43829YJV-0.6/1KV 4X4 4.554X6 5.094X10 4.41922570DN32711KW 22.64937YJV-0.6/1KV 4X6 4.484X10 4.64X16 4.082325810DN40815KW 30.36852YJV-0.6/1KV 4X10 3.714X16 3.924X16 5.492325810DN40918.5KW 35.96852YJV-0.6/1KV 4X10 4.394X16 4.653X25+1X16 4.2726281210DN501022KW 42.59169YJV-0.6/1KV 4X16 3.34X16 5.53X25+1X16 5.0626281210DN501130KW 56.911687YJV-0.6/1KV 3X25+1X16 2.93X25+1X16 4.843X35+1X16 4.9628301530DN501237KW 70.4144109YJV-0.6/1KV 3X35+1X16 2.633X35+1X16 4.383X50+1X25 4.4430332010DN651345KW 84.2175133YJV-0.6/1KV 3X50+1X25 2.273X50+1X25 3.793X50+1X25 5.330332010DN651455KW 103224170YJV-0.6/1KV 3X70+1X35 2.073X70+1X35 3.453X70+1X35 4.8334372570DN651575KW 140271207YJV-0.6/1KV 3X95+1X50 2.213X95+1X50 3.683X95+1X50 5.1538403718DN801690KW 166314240YJV-0.6/1KV 3X120+1X70 2.173X120+1X70 3.613X120+1X70 5.0543.5444634DN8017110KW 203360277YJV-0.6/1KV 3X150+1X70 2.253X150+1X70 3.763X150+1X70 5.2647485940DN10018132KW 2422*2242*170YJV-0.6/1KV 2-(3X70+1X35） 2.432-(3X70+1X35） 4.052-(3X95+1X50） 4.453874362xDN8019160KW 2922*2242*207YJV-0.6/1KV 2-(3X95+1X50） 2.32-(3X95+1X50） 3.832-(3X95+1X50） 5.373874362xDN8020185KW 3382*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.212-(3X120+1X70） 3.682-(3X120+1X70） 5.1543.592682xDN8021200KW 3652*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.382-(3X120+1X70） 3.972-(3X120+1X70） 5.5643.592682xDN8022220KW 3972*3602*277YJV-0.6/1KV 2-(3X150+1X70） 2.22-(3X150+1X70） 3.672-(3X150+1X70） 5.1447118802xDN10023250KW 4602*4102*316YJV-0.6/1KV 2-(3X185+1X95）2.212-(3X185+1X95） 3.682-(3X185+1X95） 5.155253147602xDN10024280KW 5142*4832*374YJV-0.6/1KV 2-(3X240+1X120） 2.082-(3X240+1X120） 3.472-(3X240+1X120） 4.865859187562xDN12525315KW5722*4832*374YJV-0.6/1KV 2-(3X240+1X120 2.322-(3X240+1X120 3.862-(3X240+1X120 5.415818756电 缆 （250米范围内）电 缆 （150米范围内）YJV 电缆载流量（A ）电缆型号序号电 缆 （350米范围内）穿管管径(mm)电缆外径VV电缆载流量（A ）爆炸危险环境，电缆在空气中敷设，周围环境空气温度40℃（二、四、六极电机）YJV 重量(kg/km)电机电流(A)电机功率电缆规格线路压降电缆规格线路压降电缆规格线路压降YJVYJV22电 缆 （250米范围内）电 缆 （150米范围内）YJV 电缆载流量（A ）电缆型号序号电 缆 （350米范围内）穿管管径(mm)电缆外径VV电缆载流量（A ）YJV 重量(kg/km)电机电流(A)电机功率10.55~1.5KW 3.42921YJV-0.6/1KV 4X2.524X2.5 3.54X2.5 4.671416210DN202 2.2KW 52921YJV-0.6/1KV 4X2.5 2.944X2.5 3.674X4 3.451518290DN2533KW 6.82921YJV-0.6/1KV 4X2.544X4 3.354X4 4.691518290DN2544KW 8.82921YJV-0.6/1KV 4X2.5 3.884X4 4.344X6 4.071719380DN325 5.5KW 11.63829YJV-0.6/1KV 4X4 3.434X6 3.834X6 5.361719380DN3267.5KW 15.43829YJV-0.6/1KV 4X4 4.554X6 5.094X10 4.41922570DN32711KW 22.64937YJV-0.6/1KV 4X6 4.484X10 4.64X16 4.082325810DN40815KW 30.36852YJV-0.6/1KV 4X10 3.714X16 3.924X16 5.492325810DN40918.5KW 35.96852YJV-0.6/1KV 4X10 4.394X16 4.653X25+1X16 4.2726281210DN501022KW 42.59169YJV-0.6/1KV 4X16 3.34X16 5.53X25+1X16 5.0626281210DN501130KW 56.911687YJV-0.6/1KV 3X25+1X16 2.93X25+1X16 4.843X35+1X16 4.9628301530DN501237KW 70.411687YJV-0.6/1KV 3X25+1X16 3.593X35+1X16 4.383X50+1X25 4.4430332010DN651345KW 84.2144109YJV-0.6/1KV 3X35+1X16 3.143X50+1X25 3.793X50+1X25 5.330332010DN651455KW 103175133YJV-0.6/1KV 3X50+1X25 2.783X50+1X25 4.63X70+1X35 4.8334372570DN651575KW 140224170YJV-0.6/1KV 3X70+1X35 2.83X70+1X35 4.693X95+1X50 5.1538403718DN801690KW 166271207YJV-0.6/1KV 3X95+1X50 2.613X95+1X50 4.353X120+1X70 5.0543.5444634DN8017110KW 203314240YJV-0.6/1KV 3X120+1X70 2.653X120+1X70 4.423X150+1X70 5.2647485940DN10018132KW 242360277YJV-0.6/1KV 3X150+1X70 2.693X150+1X70 4.483X185+1X95 5.4238537380DN10019160KW 2922*2242*170YJV-0.6/1KV 2-(3X70+1X35） 2.722-(3X70+1X35） 4.532-(3X95+1X50） 5.373874362xDN8020185KW 3382*2712*207YJV-0.6/1KV 2-(3X95+1X50） 2.662-(3X95+1X50） 4.442-(3X120+1X70） 5.1543.592682xDN8021200KW 3652*2712*207YJV-0.6/1KV 2-(3X95+1X50） 2.872-(3X95+1X50） 4.792-(3X120+1X70） 5.5643.592682xDN8022220KW 3972*3142*240YJV-0.6/1KV 2-(3X120+1X70） 2.592-(3X120+1X70） 4.322-(3X150+1X70） 5.1447118802xDN10023250KW 4602*3602*277YJV-0.6/1KV 2-(3X150+1X70） 2.552-(3X150+1X70） 4.262-(3X185+1X95） 5.155253147602xDN10024280KW 5142*4102*316YJV-0.6/1KV 2-(3X185+1X95） 2.482-(3X240+1X120） 4.112-(3X240+1X120） 4.865859187562xDN12525315KW5722*4102*316YJV-0.6/1KV 2-(3X185+1X95 2.752-(3X240+1X120 4.572-(3X240+1X120 5.415818756普通环境，电缆在空气中敷设，周围环境空气温度40℃（二、四、六极电机）。
线径与电流和能带电机功率对照表功率三相电流铜线线径线径最大载电流1.1KW2.2A 0.5 mm2 4.5 A1.5 KW 3 A 0.5 mm2 4.5 A2.2 KW 4.4 A 1 mm2 9 A3.0 KW 6 A 1 mm2 9 A4.0 KW 8 A 1 mm2 9 A5.5 KW 11 A 1.5 mm2 14 A7.5 KW 15 A 2.5 mm2 22 A11 KW 22 A 4 mm2 32 A15 KW 30 A 4 mm2 32 A18.5 KW 37 A 6 mm2 42 A22 KW 44 A 10 mm2 60 A30 KW 60 A 16 mm2 80 A37 KW 75 A 16 mm2 80 A45 KW 90 A 25 mm2 100 A估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
二点五下乘以九，往上减一顺号走”说的是2 . 5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2. 5mm导线，载流量为2 . 5X9= 22 . 5(A)。
从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I,即卩4X8、6X7、10X6、16X5、25X4。
三十五乘三点五，双双成组减点五”说的是35mm的导线载流量为截面数的 3 . 5倍，即35X3 . 5 = 122 . 5(A)。
从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0. 5。
即50、70mm导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2. 5倍，依次类推。
