如何在CAD中进行图形拉伸和扩展操作在CAD中进行图形拉伸和扩展操作是非常重要的技巧，可以帮助我们快速实现设计需求。
在这篇文章中，我将为大家介绍如何在CAD 软件中进行图形拉伸和扩展操作。
首先，让我们来了解一下图形拉伸和扩展的概念。
图形拉伸是指通过拉伸某个对象的边界来改变其形状和大小。
而图形扩展是指通过移动某个对象的边界来增加或缩小其面积。
这两个操作在CAD中经常用于调整和变换各种图形。
要进行图形拉伸和扩展操作，首先需要选择要操作的对象。
在CAD软件中，可以通过单击对象来选择它们。
选中对象后，可以通过以下步骤进行拉伸或扩展操作。
1. 点击“编辑”或“修改”菜单，选择“拉伸”或“扩展”命令。
也可以通过工具栏上的相应图标快速选择命令。
2. 在提示框中，选择要拉伸或扩展的边界。
根据需要，可以选择一条边界线、一个闭合区域或整个图形作为边界。
3. 接下来，指定拉伸或扩展的方向和距离。
可以通过键入数值来指定距离，也可以通过鼠标操作来直接拉伸或扩展对象。
4. 操作完成后，按下“Enter”键确认操作。
图形就会被拉伸或扩展到指定位置。
需要注意的是，在进行图形拉伸和扩展操作时，一定要注意对象的相对关系。
如果选择的边界不连续或不合适，可能会导致操作失败或得到不符合预期的结果。
此外，CAD软件通常还提供了一些高级的拉伸和扩展选项，可以帮助实现更复杂的操作。
例如，可以通过选择“指定边界”命令来指定多个边界进行操作，或选择“拉伸到体”命令将图形拉伸到指定的目标体上。
此外，还可以利用CAD软件的对称和关联功能来进行更精确的拉伸和扩展操作。
例如，在拉伸操作中，可以选择围绕一个中心点进行对称拉伸，或者选择与已有图形保持一定的关联，以便在修改时保持其相对位置和比例。
总结起来，图形拉伸和扩展操作是CAD软件中非常常用的操作技巧。
通过掌握这些技巧，我们可以快速调整和变换各种图形，满足设计需求。
希望本文所介绍的方法能够对大家有所帮助，提高CAD设计的效率与准确性。

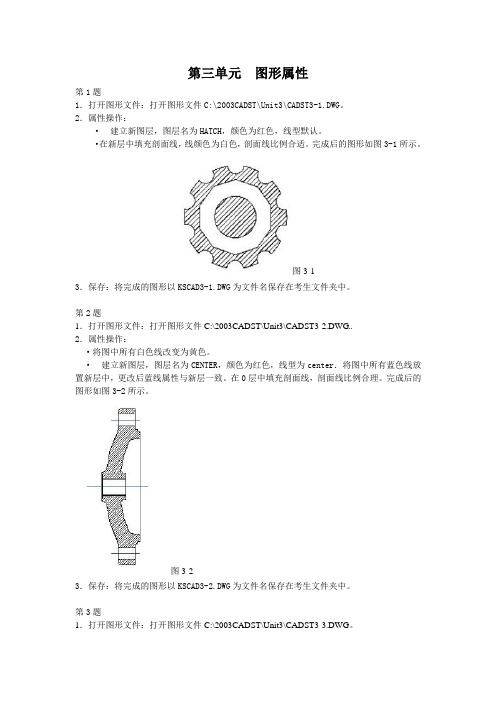

第三单元图形属性第1题1．打开图形文件：打开图形文件C:\2003CADST\Unit3\CADST3-1.DWG。
2．属性操作：·建立新图层，图层名为HATCH，颜色为红色，线型默认。
·在新层中填充剖面线，线颜色为白色，剖面线比例合适。
完成后的图形如图3-1所示。
图3-13．保存：将完成的图形以KSCAD3-1.DWG为文件名保存在考生文件夹中。
第2题1．打开图形文件：打开图形文件C:\2003CADST\Unit3\CADST3-2.DWG..2．属性操作：·将图中所有白色线改变为黄色。
·建立新图层，图层名为CENTER，颜色为红色，线型为center．将图中所有蓝色线放置新层中，更改后蓝线属性与新层一致。
在0层中填充剖面线，剖面线比例合理。
完成后的图形如图3-2所示。
图3-23．保存：将完成的图形以KSCAD3-2.DWG为文件名保存在考生文件夹中。
第3题1．打开图形文件：打开图形文件C:\2003CADST\Unit3\CADST3-3.DWG。
2．属性操作：·将图中白色线更改为红色线，线型为center，线型比例合适。
·将虚线中的小圆定义为图块，块名为A，删除小圆，再将图块A插入到图中合适位置。
完成后的图形如图3-3所示。
图3-33．保存：将完成的图形以KSCAD3-3.DWG为文件名保存在考生文件夹中。
第4题1．打开图形文件：打开图形文件C:\2003CADST\Unit3\CADST3-4.DWG。
2．属性操作：●将图层2的颜色更改为白色；层1线型改变为center;关闭图层1；锁定标注层。
●更换剖面图案，剖面线比例合适。
完成后的图形如图3-4所示。
图3-43．保存：将完成的图形以KSCAD3-4.DWG为文件名保存在考生文件夹中。
第5题1．打开图形文件：打开图形文件C:\2003CADST\Unit3\CADST3-5.DWG2．属性操作：·将所有蓝线改变至0层，颜色与线型不变。
CAD中的图形拉伸和扩展技巧CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件工具，可以帮助设计师创建、修改和分析各种图形和模型。
在CAD中，图形拉伸和扩展是经常使用的操作技巧，可以帮助我们在设计过程中快速且准确地完成形状的调整和变换。
下面介绍几种常用的图形拉伸和扩展技巧。
1. 图形拉伸（Stretch）图形拉伸是一种修改图形尺寸的操作，可以改变线条、曲线、多边形等各种图形的长度或角度。
在CAD中，可以通过选择目标图形并指定拉伸的起始点和终止点来进行图形拉伸操作。
按下拉伸命令（Stretch）后，选择需要拉伸的图形，按住鼠标左键拖拽来指定拉伸的范围，然后松开鼠标左键即可完成拉伸操作。
2. 图形扩展（Extend）图形扩展是一种延长图形边界的操作，可以用于延伸线段、边界等。
在CAD中，可以通过选择目标图形和一个或多个延长线段来进行图形扩展操作。
按下扩展命令（Extend）后，选择需要扩展的图形，然后选择一个或多个延长线段，最后按住鼠标左键拖拽来指定扩展的范围，松开鼠标左键即可完成扩展操作。
3. 连接相交图形在CAD中，我们常常需要将两个相交的图形进行连接，使其成为一个整体。
这时可以使用图形拉伸和扩展技巧来完成。
选择需要连接的两个图形，按下图形拉伸（Stretch）命令，然后通过指定拉伸的起始点和终止点，将两个图形进行连接。
4. 拉伸和扩展三维图形除了对二维图形进行拉伸和扩展之外，CAD也可以对三维图形进行相同的操作。
在进行拉伸和扩展三维图形时，需要指定拉伸或扩展的方向和距离。
在进行三维图形的拉伸和扩展时，可以使用命令行中的选项来指定操作的参数，如指定拉伸的距离、角度、比例等。
5. 图形拉伸和扩展的快捷键为了提高工作效率，CAD软件通常提供了一些快捷键来执行特定的操作。
在进行图形拉伸和扩展时，可以使用相应的快捷键来快速选择命令并进行操作。
例如，按下“ST”键可以选择拉伸命令，按下“EX”键可以选择扩展命令。
快速掌握CAD中的图层扩展和参数调整CAD是一种广泛应用于工程设计和建筑行业的计算机辅助设计软件。
它具有强大的功能和灵活的工具，能够提高设计效率和准确性。
在CAD中，图层是一个重要的概念，它能够帮助我们对设计进行组织和管理。
在本篇文章中，我们将重点介绍如何快速掌握CAD中的图层扩展和参数调整的技巧。
首先，让我们来了解一下CAD中的图层扩展。
图层扩展是一种将一个或多个图层合并为一个单独的图层的操作。
这样做的好处是可以简化设计过程中的图层管理，并且可以提高设计的可读性和易用性。
在CAD中，我们可以通过以下步骤来进行图层扩展：1. 打开CAD软件并加载您的设计图纸。
2. 点击CAD界面上的“图层管理器”按钮，打开图层管理器面板。
3. 在图层管理器面板中，选择您想要扩展的图层。
4. 点击图层管理器面板上的“图层扩展”按钮，打开图层扩展对话框。
5. 在图层扩展对话框中，选择要合并到的目标图层，并点击“确定”按钮。
通过以上步骤，您就可以快速实现图层的扩展操作。
请注意，在进行图层扩展之前，最好对设计进行备份，以防意外情况发生。
接下来，我们将了解CAD中的参数调整技巧。
参数调整是一种可以更改设计元素属性和特性的操作。
它可以帮助我们快速调整设计中的尺寸、颜色、线型等属性，以满足设计要求。
以下是一些常见的参数调整技巧：1. 尺寸调整：通过选择设计中的尺寸，我们可以使用CAD的尺寸编辑工具来更改其数值。
可以使用绝对尺寸或相对尺寸进行调整。
通过这种方式，我们可以快速调整设计的尺寸。
2. 颜色调整：在CAD中，我们可以选择设计中的对象，然后通过颜色设置工具来更改其颜色。
颜色调整可以帮助我们对设计图纸进行分类、区分和突出显示。
3. 线型调整：通过选择设计中的线型，我们可以使用CAD的线型编辑工具来更改其样式。
线型调整可以帮助我们改变设计中的线条类型，使设计图纸更具视觉效果。
4. 字体调整：在CAD中，我们可以选择设计中的文本，然后通过字体设置工具来更改其字体样式和大小。
使用CAD进行图形扩展和修复的实用技巧CAD（Computer-Aided Design，计算机辅助设计）软件在工程和设计领域广泛应用，它提供了许多功能强大的工具来创建和编辑各种图形。
在这篇文章中，我们将介绍一些使用CAD软件进行图形扩展和修复的实用技巧。
1. 利用镜像功能修复图形当图形存在不完整或损坏的部分时，可以使用镜像功能来修复。
首先，选择需要修复的图形，然后选择镜像工具。
在图形上选择一个镜像线，该线将作为镜像图形的对称轴。
然后，将选定的图形和镜像线一起镜像。
修复后的图形将与原始图形对称，并填补原来的错误或缺失部分。
2. 使用偏移功能扩展图形在CAD软件中，可以使用偏移功能来扩展图形的边界。
选择待扩展的图形，然后选择偏移工具。
输入希望扩展的距离，然后选择待扩展的边界。
CAD软件将自动为您生成一个扩展后的图形，边界将根据您输入的距离进行扩大或缩小。
3. 利用填充功能修复空隙当图形存在空隙或缺失的区域时，可以使用填充功能进行修复。
首先选择需要修复的区域，然后选择填充工具。
选择一个填充样式，然后点击待修复的区域。
CAD软件将自动为您填充缺失的区域，使图形变得完整。
4. 使用截取功能修复重叠部分在一些情况下，图形可能会存在重叠或部分重叠的问题。
为了修复这些问题，可以使用截取功能。
选择待修复的图形，然后选择截取工具。
将截取工具应用于图形的重叠部分，CAD软件将自动修复并删除重叠的区域，使图形变得清晰和完整。
5. 使用填充功能修复断开的线段当图形中的线段断开或缺失时，可以使用填充功能进行修复。
首先选择断开的端点，然后选择填充工具。
点击要填充的前一个端点，然后点击要填充的后一个端点。
CAD软件将自动为您生成一条连接两个端点的线段，修复图形中的断开部分。
6. 利用偏移功能修复不规则形状当图形中存在不规则的形状时，可以使用偏移功能进行修复。
选择需要修复的形状，然后选择偏移工具。
输入适当的偏移距离，并选择形状的边界。
电气CAD绘中的形扩展和变换技巧在电气CAD绘图中，掌握形扩展和变换技巧对于提升绘图效率和图纸质量至关重要。
本文将介绍一些常用的形扩展和变换技巧，帮助读者更好地应用于电气CAD绘图。
一、形扩展技巧形扩展是指在CAD绘图软件中对基本图形进行扩展、复制或变换而得到的新图形。
以下是一些常用的形扩展技巧：1. 镜像镜像是指将一个图形沿着某条轴线进行镜像翻转得到的新图形。
在电气CAD绘图中，镜像常用于对称式的电气设备布局，如对称的电机安装、对称的运动控制装置等。
通过镜像技巧，可以省去重复绘制对称部分的时间和工作量。
2. 平移平移是指将一个图形沿着某条指定路径上移动一段距离得到的新图形。
在电气CAD绘图中，平移可以用于移动电气设备、导线、标识等元素，以优化布局和空间利用。
3. 旋转旋转是指将一个图形围绕某点或某条轴线进行旋转得到的新图形。
在电气CAD绘图中，旋转可以用于调整电气设备的朝向、布局或角度。
如变压器铁芯的旋转、发电机组的旋转等。
4. 缩放缩放是指将一个图形按照指定的比例进行放大或缩小得到的新图形。
在电气CAD绘图中，缩放可以用于调整元器件尺寸、图纸比例以及显示的细节等。
通过缩放技巧，可以根据需要调整图纸的细腻程度和布局效果。
二、变换技巧变换是指通过对基本图形进行组合、调整和变化，创造出多样化的电气CAD绘图效果。
以下是一些常用的变换技巧：1. 数组数组是指将一个图形按照指定的规律进行复制和排列得到的新图形。
在电气CAD绘图中，数组常用于排列电气元件、导线和标识等，以提高绘图效率和一致性。
通过调整数组的间距、个数和方向等参数，可以灵活地实现各种布局要求。
2. 标注标注是指在CAD绘图中添加文字或符号来说明图形的含义和属性。
在电气CAD绘图中，标注可用于注释电气线路、设备参数、符号解释等。
通过合理使用标注技巧，可以提高图纸的可读性和专业性。
3. 图块图块是指将一个或多个图形组合成一个整体，并保存为一个单独的文件。
CAD中常见的图形修剪和扩展操作CAD（计算机辅助设计）是一种非常常用的工具，用于图形设计和制图。
在CAD中，常常需要对图形进行修剪和扩展操作，以满足设计的需要。
本文将介绍CAD中常见的图形修剪和扩展操作的使用技巧。
首先，我们来看一下图形修剪操作。
图形修剪是指通过删除、隐藏或截断一部分图形，使其与其他图形的交集更加精确。
在CAD中，常见的图形修剪操作包括“Trim”和“Break”。
“Trim”操作用于修剪两个或多个图形的交叉部分。
要使用“Trim”操作，首先选择“Trim”工具，然后选择要修剪的图形，并选择要修剪的交叉部分。
最后，按下“Enter”键完成修剪操作。
在进行图形修剪时，可以使用“Fence”或“Crossing”选择模式来选择多个图形。
“Break”操作用于截断图形的一部分。
要使用“Break”操作，首先选择“Break”工具，然后选择要截断的图形，并指定截断点。
最后，按下“Enter”键完成截断操作。
在进行图形截断时，可以使用“Fence”或“Crossing”选择模式来选择多个图形。
接下来，我们来看一下图形扩展操作。
图形扩展是指通过增加或延展图形，使其与其他图形的交集更加完整。
在CAD中，常见的图形扩展操作包括“Extend”和“Stretch”。
“Extend”操作用于扩展两个或多个图形的交叉部分。
要使用“Extend”操作，首先选择“Extend”工具，然后选择要扩展的图形，并选择要扩展的交叉部分。
最后，按下“Enter”键完成扩展操作。
在进行图形扩展时，可以使用“Fence”或“Crossing”选择模式来选择多个图形。
“Stretch”操作用于延展图形的一部分。
要使用“Stretch”操作，首先选择“Stretch”工具，然后选择要延展的图形，并指定延展的边界。
最后，按下“Enter”键完成延展操作。
在进行图形延展时，可以使用“Fence”或“Crossing”选择模式来选择多个图形。
