CAD线型编辑(如何定制各种通用的性型)线型的多样性,是地形图绘制的特色之一,可以说掌握了地形图中线型的定制和使用,就等于掌握了AutoCAD线型定制的全部内容。
地(形)图行政区界线、道路、管线等都是用特殊的线型表示的,虽然在AutoCAD中很少有可供使用的专用的地形图线型,但通过由AutoCAD提供的线型自定义功能,处理这些特殊线型也并不是一件困难的事。
本文通过对地形图中典型线型的定制和使用的介绍,以帮助初学者掌握AutoCAD中线型的定制及使用。
在这里把地形图中的线分为两大类:一类是普通意义上的线,象等高线、小路,输电线、长城线等,这样的自定义线尽管有的外形较复杂,但都把它归为同一类,因为它们在使用上是一致的,由同样的方式调用,同样可供line、pline这样的命令使用,是“真正的线”;另一类是所谓多线(或多重线)Multiline。
多重线实质上是由多条线平行构置而成,对其定义好后,由多重线绘制命令mline,一次就可以把多条不同样式的平行线绘制成。
Multiline(多线)作为一种“线”,比起用Offset(偏移)等命令来,在使用上自然有作为“线”的优越之处。
一、如何定制各种通用的性型可以把普通线型的分为三类:简单线型、带形(Shape)的线型、带文本字符串的线型。
(一)、如何编辑和调用线型文件线型文件是以.lin为扩展名的文本文件,可使用任何ASCII文本编辑器来编辑,如WINDOWS的NOTEPAD记事本。
将线型文件编辑好后最好保存在AutoCAD的路径中,如AutoCAD安装目录下的SUPPORT子目录中,这样就可以进入AutoCAD的缺省调用路径中。
在线型文本中,可插入任何说明,只需在行首加上双分号“;;”。
在AutoCAD中要调用自定义的线型,只需在线型调用对话框中,将待输入的线型文件名,能过浏览路径,选择确认自定义的.lin文件即可。
(二)、如何定义象行政分界线这类简单的线型。

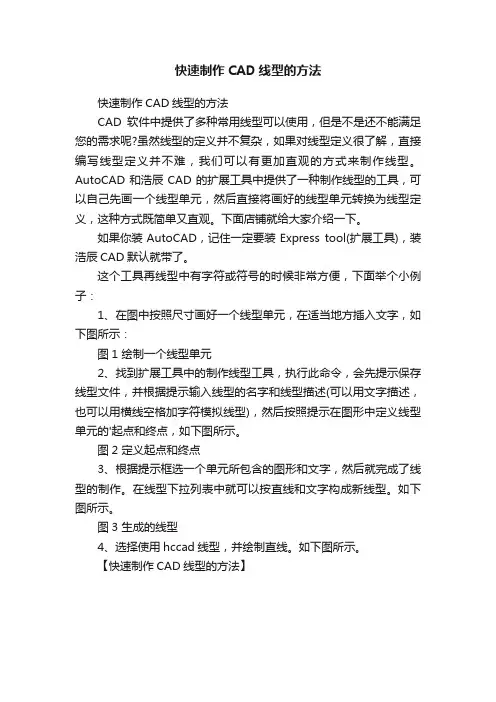

快速制作CAD线型的方法
快速制作CAD线型的方法
CAD软件中提供了多种常用线型可以使用,但是不是还不能满足您的需求呢?虽然线型的定义并不复杂,如果对线型定义很了解,直接编写线型定义并不难,我们可以有更加直观的方式来制作线型。
AutoCAD和浩辰CAD的扩展工具中提供了一种制作线型的工具,可以自己先画一个线型单元,然后直接将画好的线型单元转换为线型定义,这种方式既简单又直观。
下面店铺就给大家介绍一下。
如果你装AutoCAD,记住一定要装Express tool(扩展工具),装浩辰CAD默认就带了。
这个工具再线型中有字符或符号的时候非常方便,下面举个小例子:
1、在图中按照尺寸画好一个线型单元,在适当地方插入文字,如下图所示:
图1 绘制一个线型单元
2、找到扩展工具中的制作线型工具,执行此命令,会先提示保存线型文件,并根据提示输入线型的名字和线型描述(可以用文字描述,也可以用横线空格加字符模拟线型),然后按照提示在图形中定义线型单元的'起点和终点,如下图所示。
图2 定义起点和终点
3、根据提示框选一个单元所包含的图形和文字,然后就完成了线型的制作。
在线型下拉列表中就可以按直线和文字构成新线型。
如下图所示。
图3 生成的线型
4、选择使用hccad线型,并绘制直线。
如下图所示。
【快速制作CAD线型的方法】。
钢构造折线型偏心十字柱旳制作工艺及监造要点内容摘要:折线型偏心十字柱构造复杂~截面尺寸大~组装难度高~焊接变形矫正只能依托火焰。
通过对此类构件加工旳监控经验旳简介予以后来人以借鉴。
主题词:组装、焊接、矫正、改善在近几年旳国内建筑工程中~钢构造旳应用异常活跃~发展迅猛。
在钢构造旳构造设计方面~既要从技术角度考虑最优旳受力~同步又要从经济角度兼顾材料旳节省~资源旳节省。
故此~钢构造旳构造形式旳设计也在不停推陈出新~日趋复杂化~随之而来旳就是制作难度也在逐渐加大。
在北京银泰中心工程中就应用了一族构造复杂、断面形状新异旳钢构造构件~即偏心十字柱,包括直线型和折线型两种,~由于其构造形式与一般旳十字柱存在较多不一样~给制作带来了较多困难。
现从中选择构造更复杂旳折线型偏心十字柱来简介这一族钢构件旳制作工艺~以及在制作过程中监理应怎样做好构件制作旳技术支持工作。
做为钢构件制作旳监理~要想做好监理工作不仅要看懂构件旳设计图样~熟悉有关原则规范~还要清晰构件旳制作工艺~这样才能分清制作旳关键工序、重要工序~做到有针对性旳过程控制。
那么下面就先理解一下折线型偏心十字柱旳构造形式特点和制作工艺。
一、折线型偏心十字钢柱旳构造型式和特点1、折线型偏心十字钢柱旳构造型式,见图-1,栓钉 1000梁筋孔Φ50-40 -36 110011000F-F箍筋孔Φ20图—12、折线型偏心十字型钢柱旳构造和焊接特点折线型偏心十字型钢柱与一般旳十字型钢柱相比有如下特点截面尺寸大~为1100×1000mm。
钢板厚度大~钢板材质为Q-345GJC~板厚为δ=36、40mm。
且40mm板断面收缩率不得不不小于Z15级规定旳容许值。
翼板与腹板旳连接位置偏离翼板中心,腹板与腹板旳十字连接亦偏心。
翼板旳宽度不相似。
腹板穿筋孔密布~既有箍金穿筋孔~又有框架梁穿筋孔。
十字型截面且为折线型。
钢柱上下端头各100mm范围内及钢柱加劲板上下各600mm范围内旳纵向焊缝为全熔透一级焊缝~其他纵向焊缝为部分熔透二级焊缝。

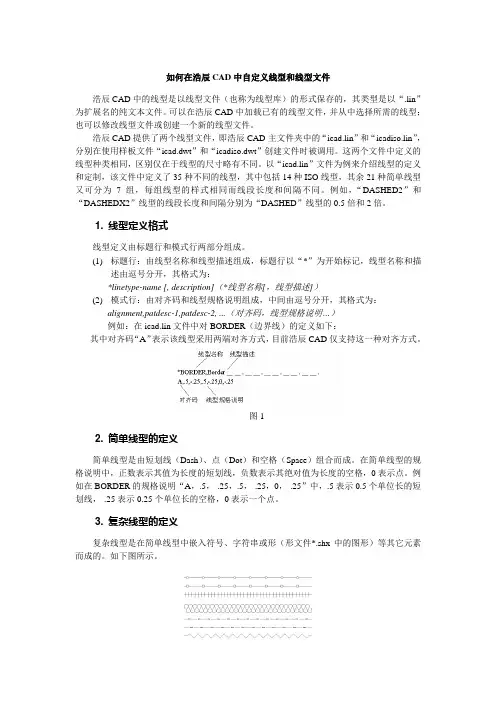

如何在浩辰CAD中自定义线型和线型文件浩辰CAD中的线型是以线型文件(也称为线型库)的形式保存的,其类型是以“.lin”为扩展名的纯文本文件。
可以在浩辰CAD中加载已有的线型文件,并从中选择所需的线型;也可以修改线型文件或创建一个新的线型文件。
浩辰CAD提供了两个线型文件,即浩辰CAD主文件夹中的“icad.lin”和“icadiso.lin”,分别在使用样板文件“icad.dwt”和“icadiso.dwt”创建文件时被调用。
这两个文件中定义的线型种类相同,区别仅在于线型的尺寸略有不同。
以“icad.lin”文件为例来介绍线型的定义和定制,该文件中定义了35种不同的线型,其中包括14种ISO线型,其余21种简单线型又可分为7组,每组线型的样式相同而线段长度和间隔不同。
例如,“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。
1. 线型定义格式线型定义由标题行和模式行两部分组成。
(1)标题行:由线型名称和线型描述组成,标题行以“*”为开始标记,线型名称和描述由逗号分开,其格式为:*linetype-name [, description](*线型名称[,线型描述])(2)模式行:由对齐码和线型规格说明组成,中间由逗号分开,其格式为:alignment,patdesc-1,patdesc-2, ...(对齐码,线型规格说明…)例如:在icad.lin文件中对BORDER(边界线)的定义如下:其中对齐码“A”表示该线型采用两端对齐方式,目前浩辰CAD仅支持这一种对齐方式。
图12. 简单线型的定义简单线型是由短划线(Dash)、点(Dot)和空格(Space)组合而成。
在简单线型的规格说明中,正数表示其值为长度的短划线,负数表示其绝对值为长度的空格,0表示点。
例如在BORDER的规格说明“A,.5,-.25,.5,-.25,0,-.25”中,.5表示0.5个单位长的短划线,-.25表示0.25个单位长的空格,0表示一个点。

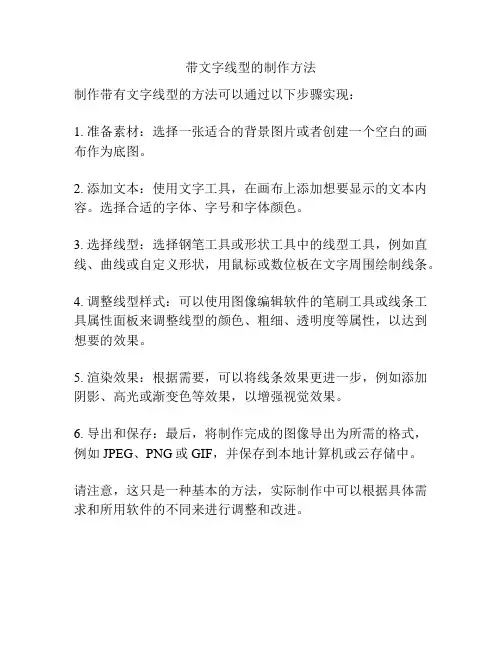

带文字线型的制作方法
制作带有文字线型的方法可以通过以下步骤实现:
1. 准备素材:选择一张适合的背景图片或者创建一个空白的画布作为底图。
2. 添加文本:使用文字工具,在画布上添加想要显示的文本内容。
选择合适的字体、字号和字体颜色。
3. 选择线型:选择钢笔工具或形状工具中的线型工具,例如直线、曲线或自定义形状,用鼠标或数位板在文字周围绘制线条。
4. 调整线型样式:可以使用图像编辑软件的笔刷工具或线条工具属性面板来调整线型的颜色、粗细、透明度等属性,以达到想要的效果。
5. 渲染效果:根据需要,可以将线条效果更进一步,例如添加阴影、高光或渐变色等效果,以增强视觉效果。
6. 导出和保存:最后,将制作完成的图像导出为所需的格式,例如JPEG、PNG或GIF,并保存到本地计算机或云存储中。
请注意,这只是一种基本的方法,实际制作中可以根据具体需求和所用软件的不同来进行调整和改进。

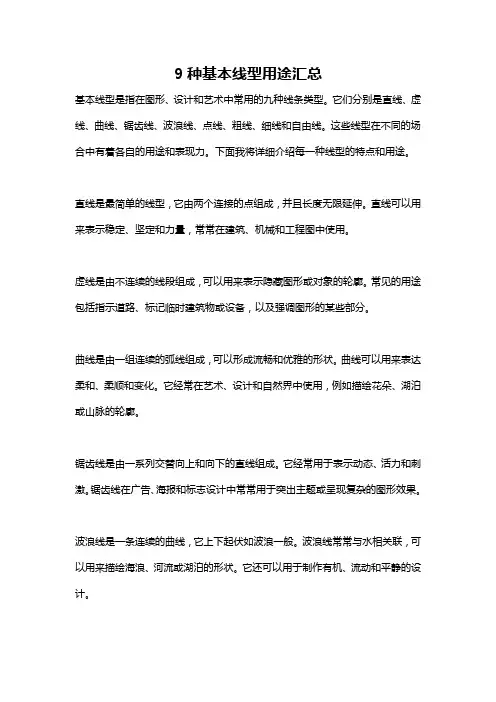

9种基本线型用途汇总基本线型是指在图形、设计和艺术中常用的九种线条类型。
它们分别是直线、虚线、曲线、锯齿线、波浪线、点线、粗线、细线和自由线。
这些线型在不同的场合中有着各自的用途和表现力。
下面我将详细介绍每一种线型的特点和用途。
直线是最简单的线型,它由两个连接的点组成,并且长度无限延伸。
直线可以用来表示稳定、坚定和力量,常常在建筑、机械和工程图中使用。
虚线是由不连续的线段组成,可以用来表示隐藏图形或对象的轮廓。
常见的用途包括指示道路、标记临时建筑物或设备,以及强调图形的某些部分。
曲线是由一组连续的弧线组成,可以形成流畅和优雅的形状。
曲线可以用来表达柔和、柔顺和变化。
它经常在艺术、设计和自然界中使用,例如描绘花朵、湖泊或山脉的轮廓。
锯齿线是由一系列交替向上和向下的直线组成。
它经常用于表示动态、活力和刺激。
锯齿线在广告、海报和标志设计中常常用于突出主题或呈现复杂的图形效果。
波浪线是一条连续的曲线,它上下起伏如波浪一般。
波浪线常常与水相关联,可以用来描绘海浪、河流或湖泊的形状。
它还可以用于制作有机、流动和平静的设计。
点线是由一系列相互独立的点组成,这些点之间没有直接的连接。
点线常常用于表示空间、距离或分隔。
它可以用于绘制星空、点状图案或网状结构。
粗线是一条较宽的线,它具有重量感和强烈的视觉吸引力。
粗线经常用于突出图形的轮廓、边缘或重要元素。
它可以用于描绘沉稳、实在和强烈的形象。
细线是一条较细的线,它具有轻盈、柔和和精致的特点。
细线常常用于表达细腻、精确和温柔。
它可以用于绘制精细的图案、细节或轮廓。
自由线是一条手绘的线条,没有固定的形状或规则。
自由线可以展现创造力、个性和自由的表达。
它常常在艺术、素描或插图中使用,可以用于表达情感、想法或概念。
总的来说,九种基本线型在图形、设计和艺术中起着不同的作用。
它们通过不同的形状、粗细、曲度和连接方式,可以表达出各种形象和情感。
熟练地运用这些线型,可以给作品增添视觉效果和情感共鸣,提高艺术和设计的表现力。
有趣的线造型美术教案【篇一:《有趣的线造型》】《有趣的线造型》教案教学目标:知识与技能:1、引导学生对线型材料的认知。
2、引导学生体会通过线材结构创造的作品的艺术感染力。
3、通过实践让学生了解线材作品的制作方法,从而达到能让学生学会从生活中观察并利用生活中的材料创制小作品的目的。
过程与方法:1、通过实践、体验、探究,感受不同的线材作品所传递的情感特点。
2、用简单的概括手法描述,制作线材作品,表达自己内心情感。
情感、态度与价值观:通过学习,学生能感受到线形材质与作品之间的联系,并能体会材质的性能,而后从实践制作一件成品得到一种表达和肯定,完成一次从体验到表达的艺术体验。
教学重点、难点:重点:1、不同的线材所具有的不同性质以及不同的形态所传达的审美情趣。
2、不同的线材所采用的不同的技巧。
3、具体教学范例所采用的技巧方法。
难点:1、对线材造型的理解和运用。
2、制作物件需要一定的动手能力,操作的好坏决定作品的成功与否。
学生准备:电线、铝线、铁丝、玉米皮、等生活中易得物品。
教师准备:课件,范例。
教学过程:教学过程围绕知、识、做来展开教和学一、知——线材1、展示线材造型成品实物展示,电线、毛线、铁丝、等线材实物,通过问答形式让学生对线有明确认知,并和生活联系起来。
2、进一步提问,要求学生观察并触摸后回答以上“线”所得出感受,引导学生说出线材之外观之“形”—长短,粗细,曲直??线材之“质”——软,硬,糙,滑,细等等。
3、略作总结,明确线材名词的定义,性质,范围等。
二、识——线材造型说明:不管线材有多么复杂和不同,它还是要为作品服务的,还是离不开造型而独立存在的。
教师要从美术的角度启迪学生学会从不同的线材立体造型中感受美,欣赏美。
充分运用直观的视觉感受,感悟线材造型的独特魅力,提高学生的审美能力,培养学生的创新思维。
三、制作讲解说明:体现教师的主导作用,通过示范、讲解线材造型制作方法,将本课操作技能有效的传授给学生,帮助学生解决学习的难点。
MAPGIS 子图、线形、图案的制作方法先来认识一下符号编辑框,如下图,符号编辑框为高各一毫米的正方形,高宽都20等分,所以每一个小格刻度为0.05毫米,中心坐标为(0,0),好了我们已经认识了符号编辑框,下面我们通过具体示例来学习符号线型的制作方法。
符号编辑框开启MapGIS 编辑子系统里,选择“符号库”菜单,根据需求,分别编辑子图、线型、填充图案。
一、子图1/3后的长度以1:1000地形图的古亭符号为例介绍它的制作过程,由国标(GB )查得古亭各组成部分的尺寸大小如图,由尺寸大小我们可得到各组成部分的比例关系,然后由比例关系把古亭这个符号缩放到边长为1mm 的符号编辑框中。
由此我们可以算出古亭符号各组成部分都乘以1/3后的长度就是在符号编辑框中的尺编辑中输入 子图后的坐 标位置。
注意:这里输入线的宽度就是最终输入子图的显示宽度,所以要注意线划的宽度确定符号线划的粗细。
也可以用键盘输入线画子图更为精确。
下一步:保存符号,下一步就是怎样在输入子图时确定子图的高和宽,可以把高和宽看成是比例系数, 就是一毫米见方中的符号乘以多大的系数可得到国标(GB )规定尺寸大小,上面的古亭符号乘了1/3后缩放到了符号编辑框,同理当输入子图时子图的高和宽取3时就可得到规定的尺寸大小。
还有一个注意的是:符号编辑框中央的小十字就是在编辑中输入子图后的坐标位置。
二、线型线形的比例与尺寸确定方法与做子图相同,就不在叙述。
(以铁路线为例),图中的基线就是在编辑中输入线过程中鼠标走过的位置。
用户可在符号编辑框中相对基线不同的位置作几个线形,在编辑中用这几个线型分别画几条线,还原显示后,观察线的坐标位置与显示位置的关系,这样可以更深一步理解基线。
下一步:保存线型,弹出如下窗口:线型号与辅助线型号决定线型在线型库中的一个线型。
假如铁路的线型号为169,铁路又分为窄轨铁路、建筑中铁路、一般铁路等,这些铁路线型就需要用辅助线型号分开。
第十九章线型文件和图案文件第一节线型文件在图样绘制时,常需要不同的线型来表达不同的形体轮廓。
AutoCAD系统提供了标准线型库,即线型文件(ACAD.lin),其中存放着AutoCAD提供的标准线型,如:Center,Hidden 等。
如果AutoCAD提供的线型不能满足的要求,•也可以在标准线型文件ACAD.lin中建立或修改线型,也可以建立自己的线型文件.LIN。

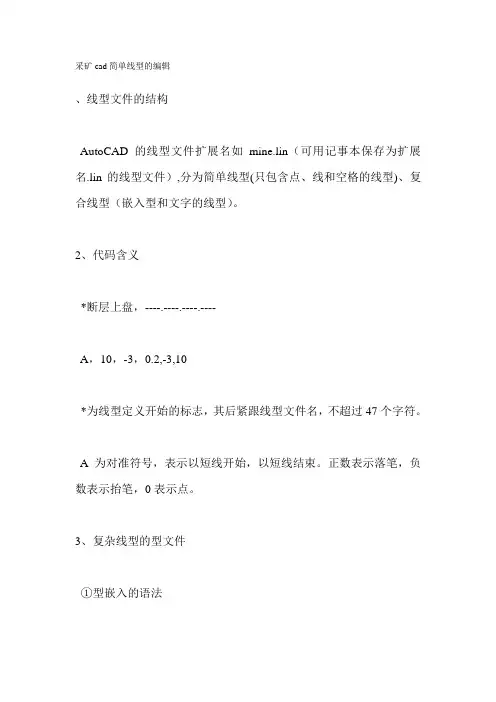

一、线型文件(.LIN)线型文件用来存放AutoCAD系统或自己定义的线型,线型文件也常称作线型库。
线型文件名与普通文件名规定相同,但后缀为.LIN。
例如:A.LIN,ACAD.LIN,•都是合法文件名。
ACAD.LIN是AutoCAD系统的标准线型库。
该线型库中所定义的线型可直接调用。
除此以外的线型文件中所定义的线型必须用线型命令LINETYPE装入。
标准线型文件ACAD.LIN,是开放的,可将定义的线型存放其中。
二、简单线型的定义线型的定义的标题行和定义行组成,整个线型定义的文件没有专门结尾。
1.标题行格式* 线型名,说明部分——───────────由符号或文本给出线型说明,可有,可无。
───────────指定的线型名───────────────键盘输入“*”号2.定义行格式A,dash-1,dash-2,......,dash-nA表示为两端对齐方式,dash-1,dash-2,......•为描述该线型的短划重复序列的每个短划的长度。
当dash-i大于零时,表示是实线段或落笔长;当dash-i等于零时,表示是一个点;当dash-i小于零时,表示空白段或抬笔长。
每个线型只要定义一个短划线周期序列即可,每个周期的短划线段根据需要决定。
例如定义如图19-1所示的3点划线。
*Three-Dot-Line,──···──A,15,-0.2,0.1 -0.2,0.1,-0.2图19-1 三点划线图形三、建立新线型的方法可以通过下列方法定义或修改线型:1)使用Windows中的文本编辑器或文本编辑软件。
2)使用AutoCAD系统的LINETYPE命令。
在线型定义时,可以进行简单线型的定义和复杂线型的定义。
1.简单线型是指一般由划线、空和点组成,但也可以只在划线与空、或只在点与空。
2.复杂线型是指在原简单线型中嵌套单个符号、嵌套文本串、嵌套AutoCAD形文件中的形。
四、创建简单线型的步骤1)在命令提示下输入 -linetype。
2)在提示中选择 c(创建)。
3)输入线型名称并按 ENTER 键。
线型名称最多可以包含 255 个字符。
线型名可包含字母、数字和特殊字符,例如美元符号 ($)、连字符 (-) 和下划线 (_)。
线型名称不能包含空格。
4)在“创建或附加线型文件”对话框中,从“文件名”框中选择一个 LIN 线型库文件并选择“保存”。
如果选择现有文件,则新的线型名称将被添加到文件的线型名称中。
5)输入用于说明新线型的文字(可选)。
6)在“输入图案”提示下,指定直线的图案。
请按照以下原则指定:①所有线型都必须以划线开头。
②输入零表示点。
③输入负实数表示空移。
该值以图形单位定义空移长度。
④输入正实数表示划线。
该值以图形单位定义划线长度。
⑤以逗号分隔每个点、划线或空移值。
⑥在点和划线之间使用空移。
7)按 ENTER 键结束命令。
五、简单线型的建立1.用LINETYPE命令建立线型例1 建立名为3-DL的3点划线。
命令:-LINETYPE↓提示:当前线型: “ByLayer”输入选项 [?/创建(C)/加载(L)/设置(S)]: C↓输入要创建的线型名: 3-dl↓(输入线型名)此时,弹出“创建或附加线型文件”对话框,如图19-2所示。
在该对话框中建立、存放新线型的线型文件。
图19-2 “创建或附加线型文件”对话框确定了线型文件名后,提示:说明文字: 3-dl ______..._______(输入线型的说明)↓输入线型图案 (下一行):A,1.5,-0.2,0.1,-0.2,0.1,-0.2,0.1,-0.2↓新线型定义已保存到文件。
(已完成了新线型的定义)输入选项 [?/创建(C)/加载(L)/设置(S)]: ↓(结束线型定义)2.用文本编辑器或文本编辑软件建立线型文件例2 建立如图19-4所示的线型,线型名为XYZ,存放在ABC.LIN文件中。
设置线型文件名为:ABC.LIN*XYZ,—──——·———──A,1,-0.5,0.5,-0.5,0, -0.5,0.5,-0.5图19-3 建立的线型在文件中,首次使用时的线型文件时,用LINETYPE命令装入要使用的线型文件。
五、复杂线型的定义复杂线型的定义格式与简单线型的定义格式基本相同,不同之处当通过dash_n描述线型的形式时,加入了嵌套文本串、图形或嵌套形的内容。
嵌套文本串的格式为:[“string”, style, R=n1, A=n2, S=n3, X=n4, Y=n5]嵌套形的格式为:[shape, shape_file, R=n1, A=n2, S=n3, X=n4, Y=n5]上面各项的含义:1)“string”是欲嵌套的文本串,该文本串必须用双引号括起来。
2)style是AutoCAD文本式样名。
3)shape是要嵌套的位于AutoCAD 形文件shape_file中的形。
4)shape_file是形文件,必须存在,且位于AutoCAD的搜索路径中。
5)R=n1为所嵌套文本串或形相对于当前画线方向的倾斜角度,为可选项。
缺省时,表示R=0,即文本或形的方向与所画线的方向一致。
6)A=n2表示所嵌套文本串或形相对于世界坐标系的倾斜角度。
当, A=0时,所嵌套文本或形总是保持水平。
7)S=n3确定所嵌套文本串或形的比例系数。
对于文本来说,如果所指定的文本式样是定高度,那么该高度值乖以n3后所得结果为嵌套文本串的高度;如果所指定的文本式样不是定高度,AutoCAD系统则将n3作为嵌套文本串的绝对高度。
对于形,此值会使形相对于原1.0比例放大或缩小n3倍。
8)X=n4, Y=n5确定所嵌套文本串或形相对于线型定义所确定的当前点的偏移量。
缺省时,AutoCAD系统把当前点作为所嵌套文本串的左下角点或所嵌套形的插入点。
如线型定义如下:例3 *user1,— TE — TE —A,2,2,[“TE”,STANDARD,s=1,X=-0.66,Y=-0.5],-2所得到的线型,如图19-4所示。
图19-4自定义的线型图例例2 在形文件SH.SHX 中有一名为STAR的形,且该形的形状是一个五角星,五角星的中心点为插入点,线型定义为:*use2, — STAR — STAR —A,2,-2,[STAR,SH.SHX],-2所得到的线型,如图19-5所示。
图19-5自定义的线型图例例3 在线型定义时,同时嵌套文本串及形,线型定义为:*use3, — TE— STAR — TE —STAR —A,2,2,[“TE”,STANDARD,s=1,X=-0.66,Y=-0.5],-2,2,-2,[STAR,SH.SHX],-2所得到的线型,如图19-6所示。
图19-6 自定义的线型图例为复杂线型建立线型文件以及复杂线型的加载与使用方式均与简单线型相同。
第二节图案文件图案文件又称图案库,用来存放AutoCAD系统及自定义的填充图案。
AutoCAD系统提供了标准填充图案文件(ACAD.PAT),其中有60多种图案可以选用。
另外,AutoCAD系统也允许自定义图案文件。
图案文件的文件名与普通文件的文件名规则相同,文件名的后缀为“.PAT”。
一、图案的定义一个图案文件中可以存放一个或多个图案的定义。
每一个图案有一个标题行,一个或多个定义行,其中每一个图案定义行定义了这个图案的一组平行线。
整个文件没有专门的结尾。
图案定义标题行格式如下:* Pattern – name [, Hatch Description]其中,“*”号是标题行的标记,不能省略。
它后面紧跟的是图案名,图案名可以由字母、数字、或字符“$”、“-”、“_”、任意组合而成,长度不能大于31个字符。
图案名后面是关于这个图案的说明部分,与图案名用逗号隔开。
说明部分对图案的定义没有影响,它仅起说明作用。
图案定义行的格式如下:Angle, X-origin, Y-origin,delta-X, delta-Y [, dash1,dash2,……,dashn]定义行各项的含义:1)Angle 说明该组平行线中,必有一条经过该坐标确定点。
2)X-origin、Y-origin 在该组平行线中,必须经过该坐标确定的点。
3)delta-X 相邻两平行线沿线本身方向位移。
当该组平行线为实线,不存在这个位移时,此值为零。
4) delta-Y 相邻两平行线间的距离。
5)[, dash1,dash2,……,dashn]该项表示图案线的格式,当 dashi大于零时,表示是实线段;当dashi等于零时,表示是一个点,当dashi小于零时,表示是空白段。
此部分与线型定义相似。
例如:“边界图案填充”对话框中显示的默认填充图案ANSI31的显示效果,如图19-7所示。
图19-7 填充图案ANSI31 的显示效果其定义为:*ANSI31,ANSI Iron。
Brick。
Stone masonry45,0,0,0,.125第一行中的图案名为 *ANSI31,后面为说明: ANSI Iron, Brick, Stone masonry ,这种简单的图案定义指定以 45 度角绘制直线,填充线族中的第一条直线要经过图形原点(0,0),并且填充线之间的间距为 0.125 个图形单位。
填充图案定义遵循以下规则:1)图案定义中的每一行最多可以包含 80 个字符。
可以包含字母、数字和以下特殊字符:下划线 (_)、连字号 (-) 和美元符号 ($)。
但是,图案定义必须以字母或数字开头,而不能以特殊字符开头。
2)AutoCAD 将忽略分号右侧的空行和文字。
3)每条图案直线都被认为是直线族的第一个成员,是通过应用两个方向上的偏移增量生成无数平行线来创建的。
4)增量 x 的值表示直线族成员之间在直线方向上的位移。
它仅适用于虚线。
5)增量 y 的值表示直线族成员之间的间距;也就是到直线的垂直距离。
6)直线被认为是无限延伸的。
虚线图案叠加于直线之上。
图案填充的过程是将图案定义中的每一条线都拉伸为一系列无限延伸的平行线。
所有选定的对象都被检查是否与这些线中的任意一条相交;如果相交,将由填充样式来控制填充线的打开和关闭。
生成的每一族填充线都与穿过绝对原点的初始线平行从而保证这些线完全对齐。
如果创建高密度的图案填充,AutoCAD 可能会拒绝该图案填充并显示一条信息,指出填充比例太小或其划线太短。
