WT230-谐波测量

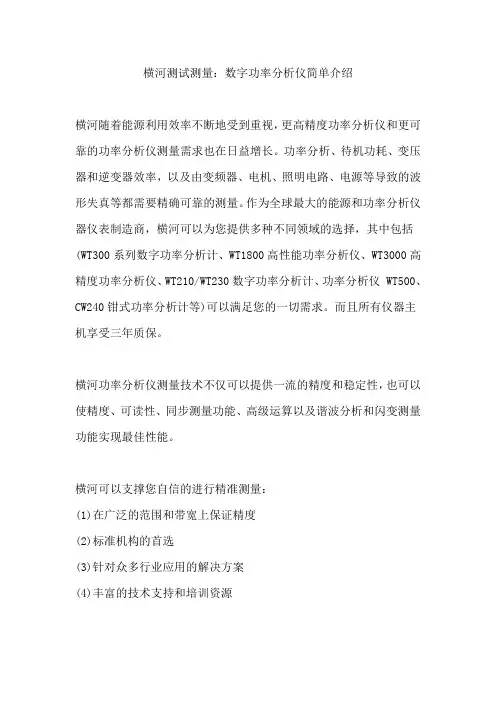

日本横河WT210概要
WT210和WT230是一种体积轻巧、半机架大小的功率计。

它们改进了基本精度和带宽，广泛应用从低频设备到变频器的功率测量。

另外，WT210拥有和WT200一样的5MA电流输入量程，可以测量节能设计和间歇工作设备中的微小电流。

日本横河WT210功率计特点
﹒确保精度的最大输入：26A
﹒测量极小电流的5MA量程(仅WT210)
﹒线路滤波功能
﹒高速数据更新(10次/秒)
﹒谐波测量功能(选件)
﹒用户校准功能
﹒使用外部传感器输入可测量大电流(选件)
日本横河WT210功率计基本规格
﹒电压量程：(峰值因数3)电压：15/30/60/150/300/600V
﹒电流量程：(峰值因数3)直接输入：5M/10M/20M/50M/100M/200MA
0.5/1/2/5/10/20A(WT210)
0.5/1/2//5/10/20A(WT230)
外部传感器输入(选件)：2.5/5/10V或50/100/200MV
﹒频率范围：DC、0.5HZ~100KHZ
﹒基本精度(45HZ≤F≤66HZ)电压/电流/功率±(读数的0.1%+量程的0.1%)
﹒功率因数的影响(COSф=0)加量程的±0.2%
﹒外部尺寸：约213(W)×88(H)×379(D)MM(WT210)
约213I(W)×132(H)×379(D)MM(WT230)
﹒重量：约3.0KG(WT210)约5.0KG(WT230)。

iec谐波的三种测量标准？
答：IEC关于谐波的三种测量标准如下：
1.IEC 61000-4-7：此标准涉及谐波测量的方法和设备的标准。

它详细描述了谐波测量的方法、测量设备的要求和测试程序。

此外，该标准还提供了对不同类型谐波的测量和评估的指导，包括基波畸变、总谐波失真和单个谐波分量。

2.IEC 61000-2-4：这是关于谐波电流测量的标准。

它规定了谐波电流测量的方法、设备要求和测试程序。

此标准还涵盖了对不同谐波分量的测量和评估的指导，以及由谐波电流引起的电网潮流和电磁相互影响的评估。

3.IEC 61000-2-2：此标准适用于公用电网，规定了电网公共接入点处的各次谐波电压含有的THDv约为8%。

供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。

谐波频率与基波频率的比值（n=fn/f1） 称为谐波次数。

电网中有时也存在非整数倍谐波，称为非谐波（Non-harmonics ）或分数谐波。

谐波实际上是一种 干扰量，使电网受到“污染”。

目前公司常用测试输入电流谐波的仪器有TEK 系列示波器（可采用WAVESTAR 软件进行谐波分析），测试输出电压谐波的仪器有GW GAD-201G （失真仪）和TEK 系列示波器（可采用WAVESTAR 软件进行谐波分析）。

使用下面的方法计算信号的THD ： () ++++++=272625242322211A A A A A A A THD 其中A 1是幅频特性中基波的幅值，而A 2 、A 3、A 4、A 5、……分别是2、3、4、5、……次谐波的幅值。

选取不同数量的谐波分量，可以计算出对应的THD 值。

采用WAVESTAR 软件进行分析可以得到完整谐波分析数据，下图为分析得出的柱型图，从图中可以针对各次谐波异常的状况采取相应的对策进行改善： Harmonic magnitude as a % of the fundamental amplitude0.0%0.7%1.5%2.2%3.0%3.7%4.4%5.2%5.9%6.6%7.4%8.1%Voltage:Current: Ch 1# Harmonics: 20Type: Current Magnitude波峰因数定义为交流信号峰值与有效值之比（峰均比），典型的波峰因数是： 正弦波：1.414；方波： 1；25％的占空比的脉冲：2 。

波峰因数（CREST FACTOR ）的概念在UPS 行业是用来衡量UPS 带非线性负载的能力，对线性负载（R LOAD ）而言，正弦波电流峰值Ipeak 与均方根值Irms 之比为1.414:1；在非线性负载（RCD LOAD ）时，波峰因数则被认定为：在相同的有功功率条件下，非线性负载的电流峰值与非线性负载电流均方根值之比。

Bulletin WT300E-01CNWT300E 系列数字功率计The world'sbest seller5专业30性能空间30多年紧凑型功率计的专业经验与可靠性保证2534/25351992WT110/WT130********2012201519151979YOKOGAWA 成立第一台紧凑型数字功率计诞生2509WT210/WT230WT300系列最新款紧凑型数字功率计WT300E 系列WT300E 系列产品4WT300E 系列特点与优势WTViewerFreePlus 软件显示画面性能卓越、可靠性高同时测量所有参数WT300E 系列不但可以测量所有交直流参数，也可以在没有改变测量模式的情况下同时执行谐波测量和积分测量。

WTViewerFreePlus 软件可用于监视和保存所有这些参数数据，最多可达200个。

便捷的测量功能• 最大值保持功能可以保持RMS/PEAK 电压&电流、有功功率、无功功率和视在功率的最大值。

• 线路滤波器和频率滤波器功能这些滤波器功能将为基波测量过滤掉不需要的噪声和谐波成分。

积分测量时的自动量程功能通常，当功率计在积分模式下测量功耗和待机功率时，需要将测量量程固定。

但是，如果输入电压或电流超过被选量程的最大值，测量结果将出错，并且需要以最高量程执行重复测试。

WT300E 系列可以在积分模式下快速地自动切换量程，这不但可省去上述重复测试的麻烦，还可保证积分的连续性和准确度。

该功能不但可以测量正负瓦时，还可以测量安时以及DC 电流。

峰值因数“6A ”模式在CF=6A 的情况下，电压和电流的最大额定输入变为量程的260%，最大可显示到280%。

需要进行高分辨率测量时，通过该模式可以避免频繁的电流量程变动。

指定量程间的自动量程功能自动量程功能可用于在指定量程间自动选择/切换量程。

特点与优势快速显示和数据更新率WT300E 系列拥有快速显示和最大100ms 的数据更新率，可为用户缩短测试过程的工时。

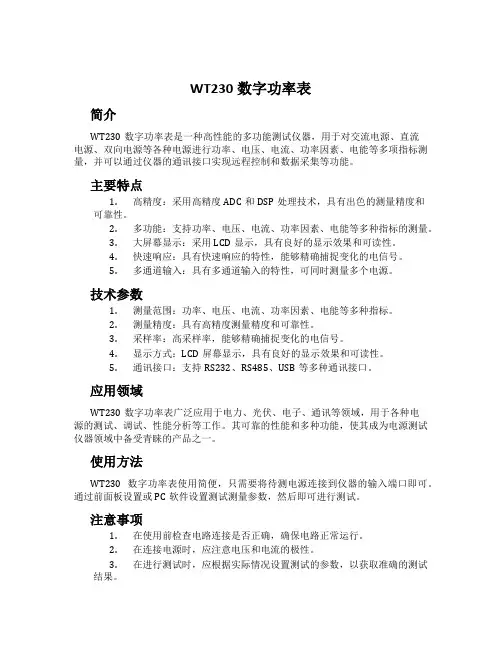

WT230数字功率表简介WT230数字功率表是一种高性能的多功能测试仪器，用于对交流电源、直流电源、双向电源等各种电源进行功率、电压、电流、功率因素、电能等多项指标测量，并可以通过仪器的通讯接口实现远程控制和数据采集等功能。

主要特点1.高精度：采用高精度ADC和DSP处理技术，具有出色的测量精度和可靠性。

2.多功能：支持功率、电压、电流、功率因素、电能等多种指标的测量。

3.大屏幕显示：采用LCD显示，具有良好的显示效果和可读性。

4.快速响应：具有快速响应的特性，能够精确捕捉变化的电信号。

5.多通道输入：具有多通道输入的特性，可同时测量多个电源。

技术参数1.测量范围：功率、电压、电流、功率因素、电能等多种指标。

2.测量精度：具有高精度测量精度和可靠性。

3.采样率：高采样率，能够精确捕捉变化的电信号。

4.显示方式：LCD屏幕显示，具有良好的显示效果和可读性。

5.通讯接口：支持RS232、RS485、USB等多种通讯接口。

应用领域WT230数字功率表广泛应用于电力、光伏、电子、通讯等领域，用于各种电源的测试、调试、性能分析等工作。

其可靠的性能和多种功能，使其成为电源测试仪器领域中备受青睐的产品之一。

使用方法WT230数字功率表使用简便，只需要将待测电源连接到仪器的输入端口即可。

通过前面板设置或PC软件设置测试测量参数，然后即可进行测试。

注意事项1.在使用前检查电路连接是否正确，确保电路正常运行。

2.在连接电源时，应注意电压和电流的极性。

3.在进行测试时，应根据实际情况设置测试的参数，以获取准确的测试结果。

4.对于不明白的操作或故障情况，请向专业技术人员求助。

总结WT230数字功率表是一种高性能、多功能的电源测试仪器，具有高精度、多种测量功能、大屏幕显示等特点，广泛应用于电力、光伏、电子、通讯等各个领域。

在使用过程中，需要注意电路连接、参数设置等方面的细节，以保证测试结果的准确性和可靠性。

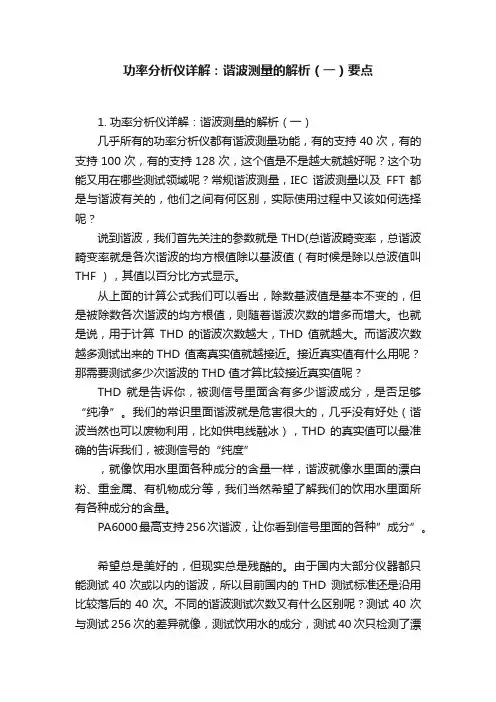

功率分析仪详解：谐波测量的解析（一）要点1. 功率分析仪详解：谐波测量的解析（一）几乎所有的功率分析仪都有谐波测量功能，有的支持40次，有的支持100次，有的支持128次，这个值是不是越大就越好呢？这个功能又用在哪些测试领域呢？常规谐波测量，IEC 谐波测量以及FFT 都是与谐波有关的，他们之间有何区别，实际使用过程中又该如何选择呢？说到谐波，我们首先关注的参数就是THD(总谐波畸变率，总谐波畸变率就是各次谐波的均方根值除以基波值（有时候是除以总波值叫THF ），其值以百分比方式显示。

从上面的计算公式我们可以看出，除数基波值是基本不变的，但是被除数各次谐波的均方根值，则随着谐波次数的增多而增大。

也就是说，用于计算THD 的谐波次数越大，THD 值就越大。

而谐波次数越多测试出来的THD 值离真实值就越接近。

接近真实值有什么用呢？那需要测试多少次谐波的THD 值才算比较接近真实值呢？THD 就是告诉你，被测信号里面含有多少谐波成分，是否足够“纯净”。

我们的常识里面谐波就是危害很大的，几乎没有好处（谐波当然也可以废物利用，比如供电线融冰），THD 的真实值可以最准确的告诉我们，被测信号的“纯度”，就像饮用水里面各种成分的含量一样，谐波就像水里面的漂白粉、重金属、有机物成分等，我们当然希望了解我们的饮用水里面所有各种成分的含量。

PA6000最高支持256次谐波，让你看到信号里面的各种”成分”。

希望总是美好的，但现实总是残酷的。

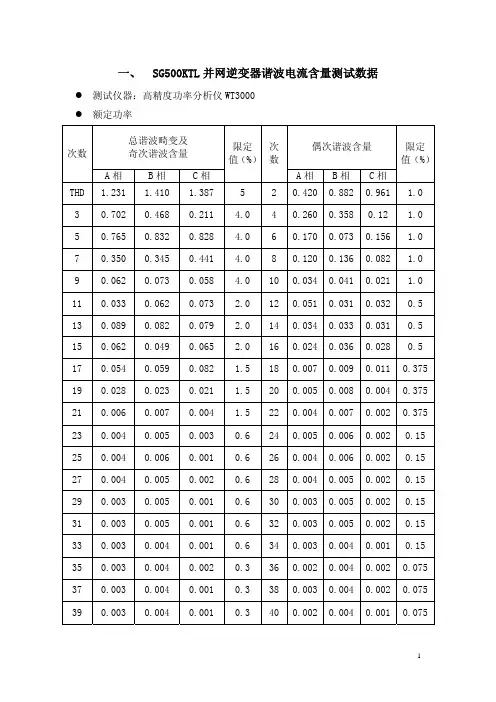

由于国内大部分仪器都只能测试40次或以内的谐波，所以目前国内的THD 测试标准还是沿用比较落后的40次。

不同的谐波测试次数又有什么区别呢？测试40次与测试256次的差异就像，测试饮用水的成分，测试40次只检测了漂白粉的含量；测试256次则除了除漂白粉外，还检测了铜、铁、钠、钾、氨、氰化物等的含量。

欧美的一些最新标准已经开始沿用64次谐波的测量标准，德国并网逆变器谐波测量的最新要求已经达到178次。
