9款经典定制衣柜的内部构件组成图
定制衣柜成为了很多业主装修时候的选择。
那么，衣柜的定制，除了风格和款式的选择外，就需要进行内部的结构设计了，而内部的结构设计，又往往离不开各种各样的内部构件。
常见的内部构件很多，比如顶柜、挂衣杆、层板、抽屉、格子抽屉、西裤抽、鞋架、圆弧柜、试衣镜等，秀巢网小编今天整理了9款经典定制衣柜的内部构件组成案例，作为衣柜设计的入门级示范，希望能够为装修初学者提供一些帮助。
案例一
案例二
案例三
案例四
案例五
案例六
案例七
案例八
案例九
大家通过这9个案例也可以看出来，同样的内部构件，经过不同形式的搭配，往往能够搭配出无穷种方式，也就可以得到无穷个衣柜设计案例，也正因为如此，定制衣柜越来越成为装修业主的主流选择，也正因为个性化定制的需求，也使得对装修品质有要求的人，深度排斥套餐装修的方式，认为纯粹属于屌丝用户的选择，无论如何，只要有房子，总还是属于幸运的一拨人了，至于选择个性化定制装修还是标准化装修，确实要看对个性化和品质化要求的程度了。
希望直接找工长装修，但又担心报价不规范，还担心没有保障，到底应该怎么办呢？不妨下载【秀巢选装修】APP吧，由大公司的优秀工长免费上门量房报价，全网统一报价，统一材料，没有套餐限制，更能节省40%的费用，秀巢网提供全程监理和五年保修，但仅向北京
地区的业主朋友提供施工服务。
更系统的家装知识分享地——秀巢网微信公众号：shownest（长按可复制）。
思乡办公家具：健康生活，精彩办公衣柜的结构一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:思乡办公家具：健康生活，精彩办公注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：顶视图思乡办公家具：健康生活，精彩办公7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。
请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。
一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。
请看图例：正视图顶视图思乡办公家具：健康生活，精彩办公三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。
整体衣柜的部件有哪些整体衣柜的部件介绍
如今，整体衣柜是我们家中的必备家俱，整体衣柜的内部构造也是颇有机关，柜身可为多种分柜，可根据室内空间大小及个人喜好，挑选若干分柜进行自由组合，一些活动层板、抽屉数量也可适当增减。
下面我们就为大家介绍一下整体衣柜的部件有哪些。
整体衣柜的部件有哪些整体衣柜的部件介绍
整体衣柜的部件
侧板：指柜体内部竖向板件
中侧板：指立于顶底或者层板之间的竖向板件。
固定层板：指柜体内部横向固定板件。
活动层板：指柜体内部横向可上下调节板件。
顶底板：用于与侧板连接的板件。
脚线：用于柜子底部起支撑作用的板件。
背板：嵌插于侧板与顶底板厚度为5mm或者9mm的板件。
L架：在柜内呈倒“L”状安装，含1块L架侧板和1件固定层板。
掩门：指用于遮盖柜体内部结构可开关的部件，用门铰安装门板，一般与柜身材料相同，四边封厚边。
或用包覆材料封边框，中间插嵌百叶、饰面板、皮革或玻璃。
假门：固定的不可活动的，仅起装饰或封闭作用的门板。
收口板：指安装中用于填补柜身与墙壁间缝隙的板件。
顶封板：用于柜子顶部与起装饰作用或填补天花间缝隙的板件，板厚18mm或者16mm。
抽屉：可以沿柜体深度方向整体水准移动的部件，抽面，抽侧，抽后，抽底共五个部件组成。
格仔架：可放置领带、内衣、 *** 等。
由抽面、抽侧(带圆角)、抽后、抽底、9mm格子组成。
裤架：可用于悬挂裤子。
由抽面、抽侧(带圆角)、抽后、裤管组成。
时尚抽：由抽面、抽底组成。

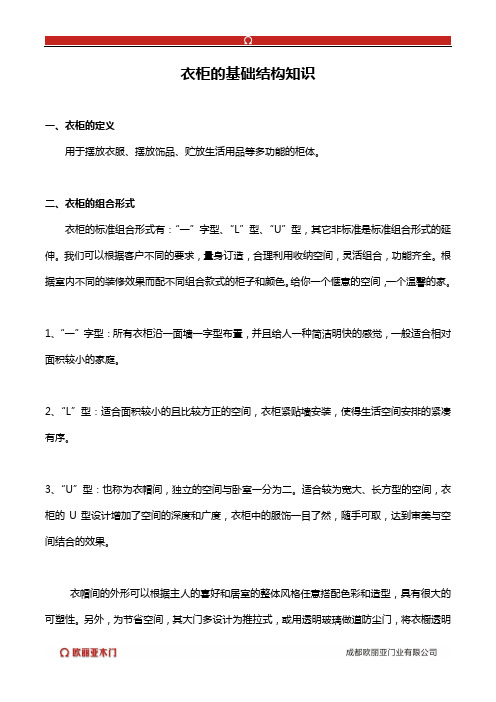

衣柜的基础结构知识一、衣柜的定义用于摆放衣服、摆放饰品、贮放生活用品等多功能的柜体。
二、衣柜的组合形式衣柜的标准组合形式有：“一”字型、“L”型、“U”型，其它非标准是标准组合形式的延伸。
我们可以根据客户不同的要求，量身订造，合理利用收纳空间，灵活组合，功能齐全。
根据室内不同的装修效果而配不同组合款式的柜子和颜色。
给你一个惬意的空间，一个温馨的家。
1、“一”字型：所有衣柜沿一面墙一字型布置，并且给人一种简洁明快的感觉，一般适合相对面积较小的家庭。
2、“L”型：适合面积较小的且比较方正的空间，衣柜紧贴墙安装，使得生活空间安排的紧凑有序。
3、“U”型：也称为衣帽间，独立的空间与卧室一分为二。
适合较为宽大、长方型的空间，衣柜的U型设计增加了空间的深度和广度，衣柜中的服饰一目了然，随手可取，达到审美与空间结合的效果。
衣帽间的外形可以根据主人的喜好和居室的整体风格任意搭配色彩和造型，具有很大的可塑性。
另外，为节省空间，其大门多设计为推拉式，或用透明玻璃做道防尘门，将衣橱透明化，让所有衣物都明朗地呈现在眼前，减少了盲目翻找的不便，让衣物的储藏，从无序状态变为井井有条。
这样一来，就可以在这个舒适、宽松、独立、私密的更换空间从容不迫地进行配衣过程。
三、衣柜的功能区域划分每到换季就忙着换衣，忙着开始装修的人，难免会想到厚重的秋冬衣服如何来放。
一个够大的储衣间、宽敞的更衣区，将浮尘拒于推拉门之外这些苛刻的要求，就需要一个集储衣和更衣功能于一体的独立空间来替代传统的衣柜，于是打造个步入式衣帽间的计划也就理所当然地进入了装修预算。
那么如何选择衣帽间的配置？怎样在小空间里放更多的东西？这就需要精心地设计和规划了。
1、储物区：主要是储藏一些可以叠放而不常用的衣物。
2、功能区：根据设计相关的柜体设计出抽屉、格子格、拉板、裤架等，以放置常用的领带、内衣、毛巾等物品。
3、悬挂区：主要是用来悬挂不宜叠放的衣物，并且在选择衣物时一目了然，随手可取。
第三部分衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：正视图顶视图顶视图3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：正视图顶视图顶视图5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：正视图顶视图顶视图7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。
请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。
一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。
请看图例：正视图顶视图三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。
衣柜前后都有脚线，脚线高度为70mm 。
2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm 厚的180mm 宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm 厚的110mm 宽的下垫板装趟门的下导轨。
整体衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:柜体名称识别码柜体名称识别码叠放柜YA 圆弧柜OF 叠放挂衣柜YB 顶柜DG 挂衣柜YC YL380框架柜LA 叠放储物柜YD YL680框架柜LB 挂衣储物柜YE 豪华书柜SA 叠储挂衣柜YF 转角书柜SB 可变柜体KB 电脑书台SD 转角柜ZG电视柜DS圆弧柜层板圆弧柜脚线圆弧柜背板面板挂衣杆脚线底板裤架格子架穿衣镜独立抽屉吊柜背板侧板层板注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：顶视图正视图2）叠放挂衣柜YB：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：顶视图3）挂衣柜YC：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：顶视图正视图4）叠放储物柜YD：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：顶视图5）挂衣储物柜YE：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：顶视图正视图6）叠储挂衣柜YF：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：顶视图正视图7）可变柜体YG：主要是指深度，高度标准；只有宽度从801—1200mm可变称为可变柜体。
请看图例：顶视图正视图8）柜体的层板间距：柜子的层板间距分为两种317mm与367mm。
一般情况下317mm 为正常间距，如果在设计时挂衣间距不够，也可以用367mm为间距标准。
博格森衣柜第三部分衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:-------------注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：正视图顶视图顶视图-------------3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：正视图顶视图顶视图5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：顶视图7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。
请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。
一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。
请看图例：正视图顶视图三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。
衣柜前后都有脚线，脚线高度为70mm 。
2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm 厚的180mm 宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm 厚的110mm 宽的下垫板装趟门的下导轨。
最全衣柜结构和类型分析衣柜设计CAD图纸你最爱哪一款？
衣柜，是储物的最好工具，是让你整洁起来的最大帮手，那么你的衣柜是什么样子的呢？像是顾里如公主般的华丽宽敞，像是明星衣柜的紧跟时尚潮流，像是平凡少女一样温馨整洁，还是如屌丝直男一样懒于整理？今天给大家来一泼最全衣柜结构图，看看有没有你喜欢的衣柜。
一、整体衣柜柜体结构
（1）侧板
（2）顶、底板
（3）层板
（4）转角柜立撑
（5）脚线
（6）背板
（7）格子架
（8）裤架
（9）独立抽屉柜
（10）穿衣镜
（11）拉篮
二、衣柜的结构分类
小贴士：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜。
三、上百套精品鞋柜书柜衣柜橱柜CAD图库合集
本套衣柜CAD图库合集可在迅捷CAD图库找到，下面的部分预览图。
博格森衣柜第三部分 衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板 （2）顶、底板 （3）层板 （4）转角柜立撑 （5）脚线 （6）背板（7）格子架 （8）裤架 （9）独立抽屉柜 （10）穿衣镜 （11）拉篮二、衣柜产品（模块）的结构分类：:柜体名称 识别码 柜体名称 识别码 叠放柜 YA 圆弧柜 OF 叠放挂衣柜 YB 顶柜 DG 挂衣柜YCYL380框架柜LA圆弧柜层板圆弧柜脚线面板挂衣杆脚线裤架格子架穿衣镜独立抽屉吊柜背板侧板层板叠放储物柜YD YL680框架柜LB挂衣储物柜YE豪华书柜SA叠储挂衣柜YF转角书柜SB可变柜体KB电脑书台SD转角柜ZG电视柜DS注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：顶视图正视图2）叠放挂衣柜YB：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：顶视图3）挂衣柜YC：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：顶视图正视图4）叠放储物柜YD：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：5）挂衣储物柜YE：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：顶视图正视图6）叠储挂衣柜YF：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：7）可变柜体YG：主要是指深度，高度标准；只有宽度从801—1200mm可变称为可变柜体。
请看图例：顶视图正视图8）柜体的层板间距：柜子的层板间距分为两种317mm与367mm。
一般情况下317mm 为正常间距，如果在设计时挂衣间距不够，也可以用367mm为间距标准。
请看图例：层板间距标准三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。
衣柜前后都有脚线，脚线高度为70mm。
2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm厚的180mm宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm厚的110mm宽的下垫板装趟门的下导轨。
3）对于衣柜衣帽间侧板，顶（底）板为490mm深的柜子，背板包槽15mm，槽宽6*6mm 深。
层板深度为475mm。
对于侧板，顶（底）板为550mm深的柜子，背板包槽15mm，槽宽6*6mm深。
层板深度为485mm。
请看示意图：上垫板挂衣杆挂衣杆挂衣杆格子架裤架挂衣杆铝合金拉篮铝合金拉篮下垫板正视图侧视图2、顶柜的结构知识1）衣柜要做趟门带顶柜，上导轨直接装在顶柜的底板上；不过在下面还是要加一块18mm厚的110mm宽的下垫板装趟门的下导轨。
2）顶柜做平开门总深度是600mm，侧板是580mm深，背板包槽15mm，槽宽6*6mm 深。
如有中侧板是565mm。
请看示意图：格子架裤架正视图侧视图3、转角柜的结构知识1）转角柜由于结构比较特殊，要单独设计成一个独立的柜子，左右两边不能与邻柜共用侧板，在背后转角位置需做两块120mm宽的立板，用于加固和安装背板。
2）转角柜的层板是一整块板，然后经过加工切L型而成的，脚条为70mm高度，柜子结构要注意的是背后的两块120mm宽的立板。
3）转角柜一般情况下只适合做衣帽间，如果要做趟门或是平开门请先咨询衣柜开发部的相关人员。
（公司建议转角柜不做趟门或是平开门）请看示意图：侧装储物篮(FM024B)顶视图A向(立面)B向(立面)4、圆弧柜的结构知识1）圆弧柜是一个独立的柜子，不能与邻柜共用侧板，如果是490*490mm的柜子。
侧板是490mm，那背板就是472mm。
2）圆弧柜的脚线是一个整体，70mm（H）。
请看示意图：正视图5、YL680框架柜结构知识1）框架柜是由立柱、弯管、脚座、层板连接件、层板、推柜、挂衣杆组合而成的。
2）层板厚度为25mm，宽度为6（标准递增为100mm）。
3）推柜放置在框架衣柜的下方，装有滑轮，可以任意移动。
推柜的顶板为25mm，为了方便拉进（出）推柜的尺寸一般比层板尺寸小10mm，高度根据抽屉的个数来发生变化。
（正常为800*520*630（H）三抽）请看示意图：顶视图衣架吊柜推柜正视图侧视图6、YL380框架柜结构知识1）框架柜是由立柱、弯管、脚座、层板连接件、层板、推柜、挂衣杆、玻璃层板托、玻璃层板组合而成的。
2）层板厚度为25mm，宽度为500-1000mm（标准递增为100mm）。
3）推柜放置在框架衣柜的下方，装有滑轮，可以任意移动。
推柜的顶板为25mm，为了方便拉进（出）推柜的尺寸一般比层板尺寸小10mm，高度根据抽屉的个数来发生变化。
（正常为800*505*630（H）三抽）请看示意图：顶视图衣架推柜正视图侧视图7、豪华书柜结构知识1）豪华书柜由白橡+黑漆抽屉组成，脚线40mm高，侧板深度380mm，只有黑漆的抽屉柜有背板，其它没有背板。
背板包槽15mm，槽宽6*6mm深。
2）如要看图例请看设计标准图纸。
8、转角书柜结构知识1）转角书柜由七个单独的书柜组成，脚线为70mm（H），下面侧板深度450mm，上面侧板深度300mm，板件厚度都为18mm。
背板包槽15mm，槽宽6*6mm深。
2）请看转角书柜结构图纸：正视图侧视图A1正视图侧视图A2正视图侧视图A3正视图侧视图顶视图A4顶视图顶视图正视图正视图A5A6四部分衣柜的设计标准衣柜的设计标准分为以下几类：一、直型柜体设计标准：1、柜体单元柜设计标准宽度（W）：（1）330mm （2）480mm （3）580mm （4）800mm （5）801—1200mm为可变宽度（注:尺寸包括一块18mm的侧板）。
2、柜体设计标准深度（D）：（1）带推拉门衣柜为600mm，650mm （2）不带推拉门柜为490mm ，550mm3、柜体设计标准高度（H）：（1）1800mm（2）1950mm，（3）2100mm，（4）2250mm，（5）2400mm（6）以上设计标准高度均可加顶柜4、柜体的组合形式：（1）“一”字形（2）“L”形（3）“U”形请看图例：立体图平面图另外经过对终端客户实际需求的了解以及更好的配合商场运作，在原有的衣柜主体柜的高度标准中增加2150mm 的标准高度，增加2150mm 标准高度的原由和使用范围作如下说明：1、增加2150mm 高度标准的原由：1）客户要求门后上方加吊柜，与带顶柜的衣柜上方平齐。
2）一般门的高度是2000mm(H)，有部分门的包线（门套）宽度是100mm ，另外加上边缘不齐，实际可装尺寸为2110 mm 或2120 mm 左右，为规范级差，定为2150mm 高度标准；3）如果门的包线（门套）不是100mm （一般是60mm 或70mm ），则不需使用2150mm 标准高度，用常规的2100mm 标准高度即可。
2、2150mm 高度标准使用范围：客户要求做2150mm 标准高度的主体柜加顶柜，其前提条件必须是房间门后上方有吊柜的情况下才能使用，如单独做2150mm 高的主体柜，或加顶柜，算非标。
3、此标准柜体结构同2100mm 的层板位置一样，仅将顶板向上移动50mm ，如果改动结构则算非标。
2150500二、顶柜设计标准：1、顶柜设计标准宽度（W）：（1）700mm （2）800mm （3）900mm （4）1000mm （5）1100mm（6）1200mm2、顶柜设计标准深度（D）：（1）600mm ，（2）650mm3、顶柜设计标准高度（H）：（1）400mm （2）450mm （3）500mm （4）550mm （5）600mm请看图例：顶视图立体图正视图三、转角柜设计标准：1、转角柜设计标准宽度（W）：（1）标准尺寸为900mm×900mm（配490mm深柜体）（2）标准尺寸为900mm×1050mm（配550mm深柜体）2、转角柜设计标准深度（D）：（1）490mm ，（2）550mm（1）1800mm（2）1950mm，（3）2100mm，（4）2250mm，（5）2400mm请看图例：顶视图正视图四、圆弧柜设计标准：1、圆弧柜设计标准宽度（W）：1）对于490mm，550mm.深的柜子设计标准宽度为：（1）200mm （2）330mm （3）400mm （4）490mm2）对于600mm，650mm.深的柜子设计标准宽度为：（1）330mm （2）400mm （3）490mm （4）600mm（1）490mm （2）550mm （3）600mm （4）650mm3、圆弧柜设计标准高度（H）：（1）1800mm（2）1950mm，（3）2100mm，（4）2250mm，（5）2400mm请看图例：立体图正视图五、衣柜功能件设计标准：1、抽屉：设计标准宽度：462mm、562mm、782mm设计标准深度：400mm(依路轨长度定)板件规格：抽面板18mm、侧、尾板12mm、底板5mm配件：隐藏式半拉路轨、拉手2、拉板：设计标准宽度：462mm、562mm设计标准深度：450mm板件规格：面板18mm、拉板18mm配件：隐藏式半拉路轨3、裤架：设计标准宽度：462mm、562mm、782mm设计标准深度：400mm（配6根裤架杆）板件规格：面板18mm、侧、尾板18mm配件：三节路轨4、格子架：设计标准宽度：462mm、562mm、782mm设计标准深度：400mm板件规格：面板18mm、侧、尾板12mm、隔板9mm、底板9mm配件：隐藏式全拉路轨六、框架衣柜设计标准：1) YL680小框架柜起居室1、设计内空间距标准宽度（W）：500～1000mm（1）500mm、（2）600mm、（3）700mm、（4）800mm、（5）900mm、（6）1000mm2、设计标准深度（D）：（1）木层板、吊抽柜为520mm（2）玻璃层板为400mm、3、设计标准高度（H）：（1）2250mm（2）2400mm，（3）2600mm4、框架衣柜的组合形式：（1）“一”字形请看图例：顶视图正视图侧视图2) YL380框架展示间1、设计内空间距标准宽度（W）：500～1000mm（1）500mm、（2）600mm、（3）700mm、（4）800mm、（5）900mm、（6）1000mm 2、设计标准深度（D）：（1）木层板、吊抽柜为505mm（2）玻璃层板为400mm、3、设计标准高度（H）：（1）2250mm（2）2400mm，（3）2600mm4、框架衣柜的组合形式：（1）“一”字形请看图例：顶视图正视图侧视图1、设计标准宽度（W）1）样品设计标准规格：850mm门洞高度为2294mm，样品门板尺寸为2254*850（W）mm。
