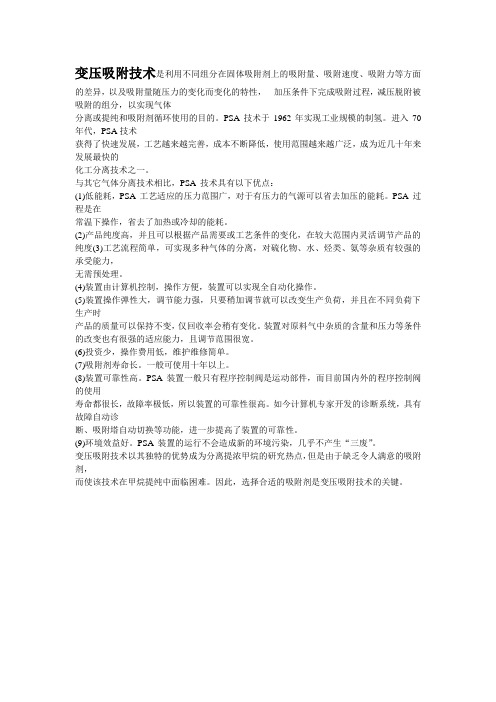

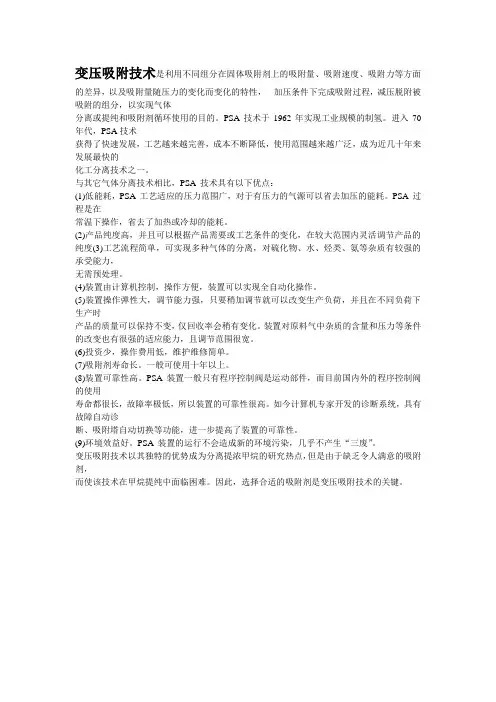

变压吸附技术是利用不同组分在固体吸附剂上的吸附量、吸附速度、吸附力等方面的差异，以及吸附量随压力的变化而变化的特性，加压条件下完成吸附过程，减压脱附被吸附的组分，以实现气体分离或提纯和吸附剂循环使用的目的。
PSA技术于1962年实现工业规模的制氢。
进入70年代，PSA技术获得了快速发展，工艺越来越完善，成本不断降低，使用范围越来越广泛，成为近几十年来发展最快的化工分离技术之一。
与其它气体分离技术相比，PSA 技术具有以下优点：(1)低能耗，PSA 工艺适应的压力范围广，对于有压力的气源可以省去加压的能耗。
PSA 过程是在常温下操作，省去了加热或冷却的能耗。
(2)产品纯度高，并且可以根据产品需要或工艺条件的变化，在较大范围内灵活调节产品的纯度(3)工艺流程简单，可实现多种气体的分离，对硫化物、水、烃类、氨等杂质有较强的承受能力，无需预处理。
(4)装置由计算机控制，操作方便，装置可以实现全自动化操作。
(5)装置操作弹性大，调节能力强，只要稍加调节就可以改变生产负荷，并且在不同负荷下生产时产品的质量可以保持不变，仅回收率会稍有变化。
装置对原料气中杂质的含量和压力等条件的改变也有很强的适应能力，且调节范围很宽。
(6)投资少，操作费用低，维护维修简单。
(7)吸附剂寿命长。
一般可使用十年以上。
(8)装置可靠性高。
PSA 装置一般只有程序控制阀是运动部件，而目前国内外的程序控制阀的使用寿命都很长，故障率极低，所以装置的可靠性很高。
如今计算机专家开发的诊断系统，具有故障自动诊断、吸附塔自动切换等功能，进一步提高了装置的可靠性。
(9)环境效益好。
PSA 装置的运行不会造成新的环境污染，几乎不产生“三废”。
变压吸附技术以其独特的优势成为分离提浓甲烷的研究热点，但是由于缺乏令人满意的吸附剂，而使该技术在甲烷提纯中面临困难。
因此，选择合适的吸附剂是变压吸附技术的关键。

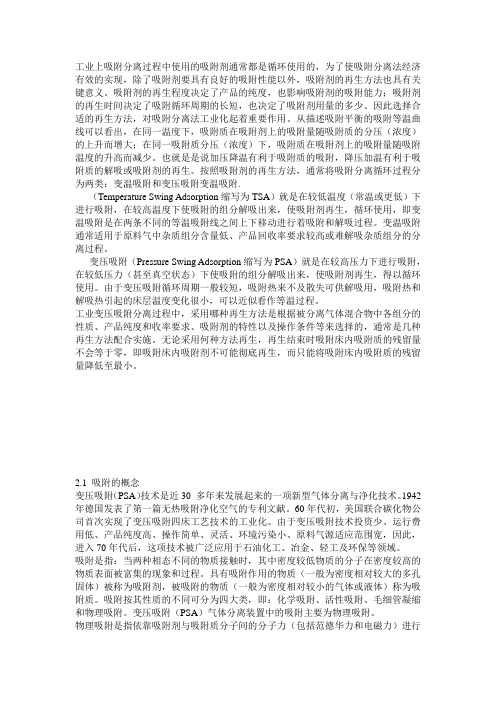

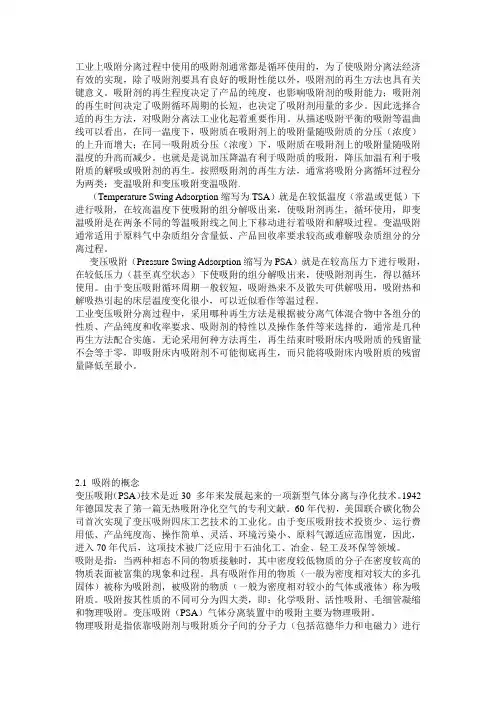

工业上吸附分离过程中使用的吸附剂通常都是循环使用的，为了使吸附分离法经济有效的实现，除了吸附剂要具有良好的吸附性能以外，吸附剂的再生方法也具有关键意义。
吸附剂的再生程度决定了产品的纯度，也影响吸附剂的吸附能力；吸附剂的再生时间决定了吸附循环周期的长短，也决定了吸附剂用量的多少。
因此选择合适的再生方法，对吸附分离法工业化起着重要作用。
从描述吸附平衡的吸附等温曲线可以看出，在同一温度下，吸附质在吸附剂上的吸附量随吸附质的分压（浓度）的上升而增大；在同一吸附质分压（浓度）下，吸附质在吸附剂上的吸附量随吸附温度的升高而减少。
也就是是说加压降温有利于吸附质的吸附，降压加温有利于吸附质的解吸或吸附剂的再生。
按照吸附剂的再生方法，通常将吸附分离循环过程分为两类：变温吸附和变压吸附变温吸附.（Temperature Swing Adsorption缩写为TSA）就是在较低温度（常温或更低）下进行吸附，在较高温度下使吸附的组分解吸出来，使吸附剂再生，循环使用，即变温吸附是在两条不同的等温吸附线之间上下移动进行着吸附和解吸过程。
变温吸附通常适用于原料气中杂质组分含量低、产品回收率要求较高或难解吸杂质组分的分离过程。
变压吸附（Pressure Swing Adsorption缩写为PSA）就是在较高压力下进行吸附，在较低压力（甚至真空状态）下使吸附的组分解吸出来，使吸附剂再生，得以循环使用。
由于变压吸附循环周期一般较短，吸附热来不及散失可供解吸用，吸附热和解吸热引起的床层温度变化很小，可以近似看作等温过程。
工业变压吸附分离过程中，采用哪种再生方法是根据被分离气体混合物中各组分的性质、产品纯度和收率要求、吸附剂的特性以及操作条件等来选择的，通常是几种再生方法配合实施。
无论采用何种方法再生，再生结束时吸附床内吸附质的残留量不会等于零，即吸附床内吸附剂不可能彻底再生，而只能将吸附床内吸附质的残留量降低至最小。
2.1 吸附的概念变压吸附（PSA）技术是近30 多年来发展起来的一项新型气体分离与净化技术。
空气分离的几种主要技术变压吸附（PSA）空气分离技术自世界上第一套变压吸附制氧设备用于废水处理出现来，PSA工艺得到了迅猛的发展，相继用于提取氢气、氦气、氩气、甲烷、氧气、二氧化碳、氮气、干燥空气等应用中。
与此同时，各种吸附剂品种和性能也得到显著的提高。
随着吸附剂性能和品种不断提高，新的纯化分离技术被用于优化的吸附工艺。
变压吸附制氧工艺经历了超大气压常压解吸流程到穿透大气压真空解吸流程。
吸附床数量也有数床转化到双床直至单床。
使流程更实用经济。
1.变压吸附工艺一般包括以下四个步骤：（1）原料空气通过吸附床的入口端，在高吸附压力下选择吸附氮气（根据生产气而定），而未被吸附的产品（氧）从吸附床的另一端释放出来。
（2）吸附床泄压到较低的解吸压力，解吸出来的氮气从吸附床的进料端排出。
（3）通过引入吹除气进一步解吸被吸附的氮气。
（4）吸附床重新增压到较高的吸附压力。
在一个周期内按照上述顺序重复操作并随后按需补入原料气即可继续得到产品气。
2.VPSA双床制氧工艺过程简介, 双床VPSA制氧工艺流程简图1 -12所示。
系统包括一台空气增压机，内装高效吸附能力的合成氟石分子筛，切换阀门一套，真空泵一台，富氧缓冲罐一台以及计算机控制系统。
该装置在一个循环周期内大致经历（1）吸附床以某一中间压力增压到高的吸附压力。
（2）在较高吸附压力条件下，从吸附床进料端引入原料空气并从吸附床出口端流出很少被吸附的富氧产品气。
（3）顺放（或均压）用吸附床产品端释放出来的气体对系统中的另一初始压力较低的吸附床充压至某一中间压力。
（4）逆流泄压到较低的解吸压力，吸附床内废气从原料进口端释放出来。
（5）接着，吸附床被均压到前面所说的某一中间压力，均压气流经吸附床产品端，它来于系统中另一初始压力较高的吸附床。
1进口过滤器2空气压气机3冷却器4真空泵5、6吸附床7储气罐8备用液态氧9氧压机10负载跟踪装置11计算机控制和分析装置12远程控制中心图1-12双床流程简图此外，在每只吸附床的相同部位对床层内温度进行监测，以便跟踪每个床内的温度曲线。

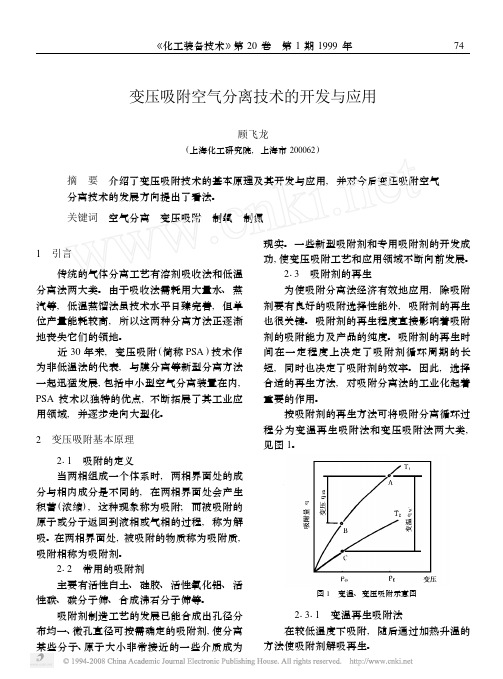

变压吸附空气分离技术的开发与应用顾飞龙(上海化工研究院,上海市200062) 摘 要 介绍了变压吸附技术的基本原理及其开发与应用,并对今后变压吸附空气分离技术的发展方向提出了看法。
关键词 空气分离 变压吸附 制氧 制氮1 引言 传统的气体分离工艺有溶剂吸收法和低温分离法两大类。
由于吸收法需耗用大量水、蒸汽等,低温蒸馏法虽技术水平日臻完善,但单位产量能耗较高,所以这两种分离方法正逐渐地丧失它们的领地。
近30年来,变压吸附(简称PSA )技术作为非低温法的代表,与膜分离等新型分离方法一起迅猛发展,包括中小型空气分离装置在内,PSA 技术以独特的优点,不断拓展了其工业应用领域,并逐步走向大型化。
2 变压吸附基本原理 211 吸附的定义 当两相组成一个体系时,两相界面处的成分与相内成分是不同的,在两相界面处会产生积蓄(浓缩),这种现象称为吸附;而被吸附的原子或分子返回到液相或气相的过程,称为解吸。
在两相界面处,被吸附的物质称为吸附质,吸附相称为吸附剂。
212 常用的吸附剂 主要有活性白土、硅胶、活性氧化铝、活性碳、碳分子筛、合成沸石分子筛等。
吸附剂制造工艺的发展已能合成出孔径分布均一、微孔直径可按需确定的吸附剂,使分离某些分子、原子大小非常接近的一些介质成为现实。
一些新型吸附剂和专用吸附剂的开发成功,使变压吸附工艺和应用领域不断向前发展。
213 吸附剂的再生 为使吸附分离法经济有效地应用,除吸附剂要有良好的吸附选择性能外,吸附剂的再生也很关键。
吸附剂的再生程度直接影响着吸附剂的吸附能力及产品的纯度。
吸附剂的再生时间在一定程度上决定了吸附剂循环周期的长短,同时也决定了吸附剂的效率。
因此,选择合适的再生方法,对吸附分离法的工业化起着重要的作用。
按吸附剂的再生方法可将吸附分离循环过程分为变温再生吸附法和变压吸附法两大类,见图1。
图1 变温、变压吸附示意图 21311 变温再生吸附法 在较低温度下吸附,随后通过加热升温的方法使吸附剂解吸再生。
制氧机原理变压吸附(psa)技术下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!制氧机原理变压吸附（PSA）技术是一种重要的气体分离技术，广泛应用于医疗、工业、生活等领域。

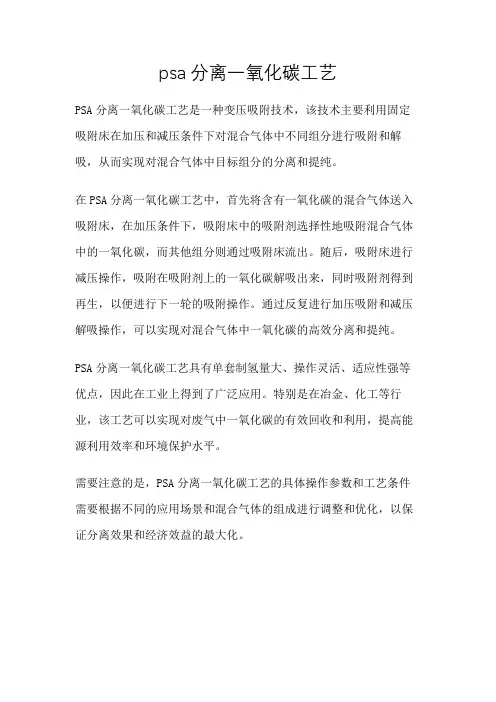

psa分离一氧化碳工艺
