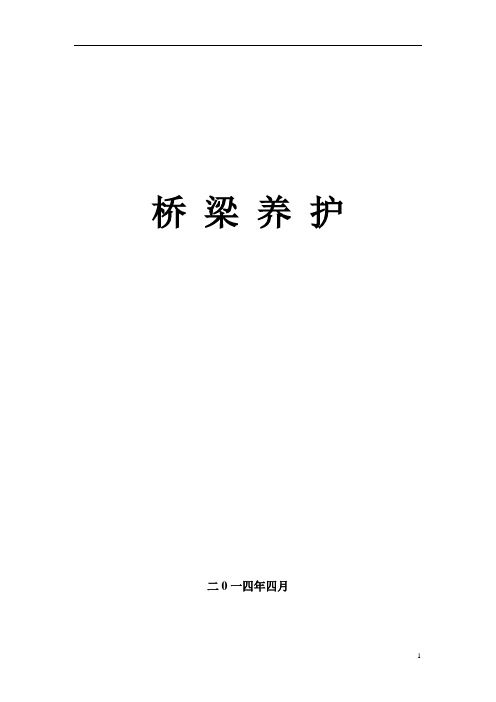

桥梁养护二0一四年四月一、桥梁养护的目的，发现病害及时处理使桥梁保持正常地运营状态，延长桥梁使用寿命，防止重特大事故的发生。
怎样发现病害？哪些病害严重？哪些不严重？哪些病害须要立马断绝交通······，这是我们桥梁养护者必须掌握的本领。
我们桥梁养护者就是桥梁的保健医生，并且是全科医生。
我今天给大家讲课也就是培训，也可叫做桥梁保健医生培训班。
二、桥梁结构一般桥梁都是由四大部分组成，1、上部结构，2、下部结构，3、基础（桩基础、重力式基础），4、桥梁附属物。
1.上部结构：对于梁板桥来说就是支座（解释支座的不同划分）以上部分，包裹栏杆系（防撞墙）、桥面铺装、行车道板、伸缩缝、人行道。
2.下部结构：包裹支座、垫石、墩台盖梁（墩台帽）、中墩立柱（墩身）、横系梁。
对桥台来说，盖梁以下有两种情况，桥比较低盖梁以下可以是立柱，桥比较高盖梁以下可能是肋板，肋板以下是承台，再下是群桩（解释群桩和单桩）。
3.基础：包裹承台、基桩，我们洛阳地区的桩基础几乎全都是钻孔灌注桩基础。
画图解释钻孔灌注桩基础的受力机理。
扩大基础：中学物理课上讲的压强大家可能不会忘记，就是说基础顶面以上的荷载（汽车荷载和构件的自重）是个定值，基础平面面积越大它的压强（工程上叫做应力）越小。
扩大基础示意图4、桥梁附属物：台后搭板、溜坡及锥坡。
桥台后侧的填土压实度很难达到，桥建成后往往出现桥头沉陷，并且雨水也容易从此处渗入土基中形成病害。
后来人们想出一个办法，在台后填土的顶面现浇一块钢筋砼板，长度大致与桥台相同。
它一端搭在桥台北墙上（用钢筋连接——铰接），其他部分放置在填土顶面，有了它沉陷及雨水的问题都得到了解决。
这就是台后搭板。
溜坡及锥坡是路基填土与桥梁衔接的必然产物，他们起着保护桥台的作用。
三、桥梁分类1、梁板桥：1）简支结构(简支梁桥)：每块梁板两端必须各有一个支点（如下图所示）。
简支结构例如：定鼎路老洛阳桥（T型梁桥）、中州路瀍河桥、九都路瀍河桥、辽宁路涧河桥（桥面做了简易连续）等，早期修建的梁板桥都属于这种类型。
《公路桥梁、涵洞工程标准施工技术》目录第一节桥梁、涵洞施工技术标准 (2)第二节桥梁下部结构施工技术 (4)第三节桥梁上部结构施工技术 (26)第四节大跨径桥梁施工 (48)第五节涵洞工程施工技术 (58)公路桥梁、涵洞工程标准施工技术第一节桥梁、涵洞施工技术标准一、桥梁组成与分类1.桥梁组成桥梁通常由下部结构、支座、上部结构桥面系及附属设施等组成。
桥面系及附属设施是直接与桥梁服务功能有关的部件，包括：桥面铺装，防水及排水设施，桥面伸缩装置，人行道与安全带，护栏与隔离设施，桥梁照明设施，桥梁结构与路堤的衔接设施，桥梁防撞保护设施，桥梁防震抗震设施，桥梁标志、标线、视线导引与防眩设施，桥梁防噪与防雪走廊，桥头引道与调治构筑物，桥头建筑和周边景观设施等。
2.桥梁分类（1）按跨径分类：特大桥、大桥、中桥、小桥和涵洞。
（2）按桥梁受力特点分类：拱式桥、梁式桥、悬吊式桥和组合系桥梁四大类。
（3）按承重结构的材料分类：石拱桥、钢筋混凝土（预应力）桥、钢桥三大类。
（4）按用途分类：公路桥、公路铁路两用桥、农村道路桥、人行桥、管线桥和渡槽桥等。
（5）按跨越障碍性质分类：跨河桥、跨线桥（立体交叉）、高架桥、栈桥。
（6）按上部结构行车道位置分类：上承式桥、下承式桥、中承式拱桥。
（7）按桥面布置分类：双向车道布置桥、分车道布置桥、双层桥面布置桥等。
二、桥梁、涵洞技术指标1.桥梁、涵洞设计洪水频率为保证桥涵孔泄洪能力和桥梁行车安全，桥梁、涵洞设计顶面必须高出桥涵设计洪水频率的水位至少0.25m。
设计洪水频率是指桥涵设计洪水位发生的频率，不同等级公路的设计技术标准要求不同。
2.桥梁与涵洞孔径桥涵孔径的设计不宜过分压缩河道、改变水流的天然状态，应注意河床地形和考虑壅水冲刷对上下游的影响，确保桥涵附近河道与路堤的稳定。
桥梁全长，对于有桥台的桥梁应为两岸桥台侧墙或八字墙尾端之间的距离；对于无桥台的桥梁应为桥面系行车道全长。
当新建桥梁跨径在50m及以下时，宜采用标准化跨径。
