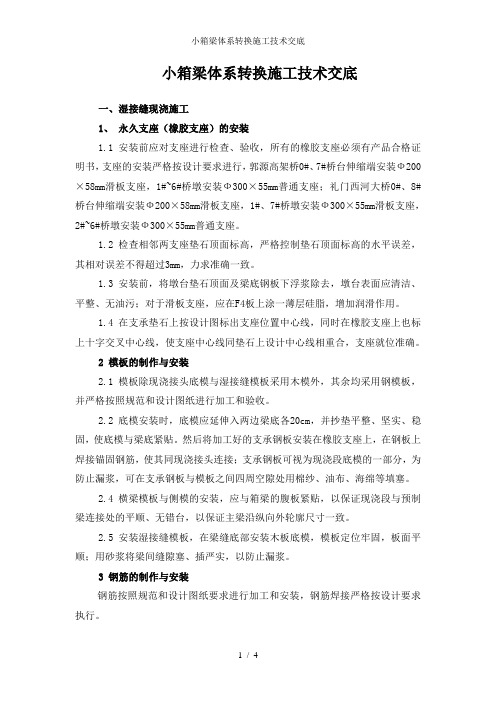

小箱梁体系转换施工技术交底
小箱梁体系转换施工技术交底一、湿接缝现浇施工1、永久支座（橡胶支座）的安装1.1 安装前应对支座进行检查、验收，所有的橡胶支座必须有产品合格证明书，支座的安装严格按设计要求进行，郭源高架桥0#、7#桥台伸缩端安装Ф200×58mm滑板支座，1#~6#桥墩安装Ф300×55mm普通支座；礼门西河大桥0#、8#桥台伸缩端安装Ф200×58mm滑板支座，1#、7#桥墩安装Ф300×55mm滑板支座，2#~6#桥墩安装Ф300×55mm普通支座。
1.2 检查相邻两支座垫石顶面标高，严格控制垫石顶面标高的水平误差，其相对误差不得超过3mm，力求准确一致。
1.3 安装前，将墩台垫石顶面及梁底钢板下浮浆除去，墩台表面应清洁、平整、无油污；对于滑板支座，应在F4板上涂一薄层硅脂，增加润滑作用。
1.4 在支承垫石上按设计图标出支座位置中心线，同时在橡胶支座上也标上十字交叉中心线，使支座中心线同垫石上设计中心线相重合，支座就位准确。
2 模板的制作与安装2.1 模板除现浇接头底模与湿接缝模板采用木模外，其余均采用钢模板，并严格按照规范和设计图纸进行加工和验收。
2.2 底模安装时，底模应延伸入两边梁底各20cm，并抄垫平整、坚实、稳固，使底模与梁底紧贴。
然后将加工好的支承钢板安装在橡胶支座上，在钢板上焊接锚固钢筋，使其同现浇接头连接；支承钢板可视为现浇段底模的一部分，为防止漏浆，可在支承钢板与模板之间四周空隙处用棉纱、油布、海绵等填塞。
2.4 横梁模板与侧模的安装，应与箱梁的腹板紧贴，以保证现浇段与预制梁连接处的平顺、无错台，以保证主梁沿纵向外轮廓尺寸一致。
2.5 安装湿接缝模板，在梁缝底部安装木板底模，模板定位牢固，板面平顺；用砂浆将梁间缝隙塞、插严实，以防止漏浆。
3 钢筋的制作与安装钢筋按照规范和设计图纸要求进行加工和安装，钢筋焊接严格按设计要求执行。
3.1 按设计图纸间距调整预制箱梁伸出的连接钢筋，调整后的连接钢筋应顺直，间距一致。
梁体整修技术交底
2）变截面段砼表面需重点进行打磨处理，确保砼表面顺直平整。
3）底板倒角处有错台、蜂窝等现象的需重点进行修补，确保倒角与底板连接处平整、平顺。
4）底板梁底泄水孔、腹板通风孔四周需打磨处理，孔口缺角处需进行修补，确保孔口外观圆顺、表面平整。
5）彻底清除箱内砼面浮浆、砼残渣、石子及其它垃圾杂物。
3.边腹板外侧及梁端
永修制梁场Leabharlann 术交底资料编号：2008年12月26日
工程名称：昌九永修制作梁场里程：DK72+930~DK73+500
设计图号：施工部位：梁体外观整修施工
技术交底内容：
一、梁体整修质量标准及要求
1.箱梁顶板顶面整修要求
1）要求箱梁顶面平整，无突出疙瘩或凹陷，且不得出现露筋、露石子部位，对砼面突出部分需进行打磨处理（使用砂轮打磨）。
3.对梁体进行修补时，注意调配修补砂浆或修补胶的颜色，确保与梁体颜色一致。
三、附图：
存梁位置示意图
交底人：复核人：接收人：日期：
2）顶面集水管口处的突出疙瘩需重点进行打磨处理（砂轮），管口混凝土缺角处需进行修补，确保外观圆顺、表面平整。
3）顶面局部有裂纹处需重点进行修补，修补时注意调配水泥或修补胶的颜色与梁体一致。
4）凿除挡碴墙处混凝土浮渣。
5）彻底清除梁面浮浆、砼残渣、石子及其它垃圾杂物。
2.箱内底板顶面整修要求
1）要求箱内砼表面平整，无蜂窝麻面、突出疙瘩或凹陷，且不得出现露筋、露石子部位。
1）要求砼表面平整，无蜂窝麻面、突出疙瘩或凹陷，且不得出现露筋、露石子部位。
2）要求对端隔墙砼表面进行打磨（用砂纸）。
二、其它要求：
1.要求各混凝土班必须按照以上要求，于2008年12月31日前完成对所有认证抽样箱梁（12孔）的整修施工，认证抽样梁体编号详见附图。
3）底板倒角处有错台、蜂窝等现象的需重点进行修补，确保倒角与底板连接处平整、平顺。
4）底板梁底泄水孔、腹板通风孔四周需打磨处理，孔口缺角处需进行修补，确保孔口外观圆顺、表面平整。
5）彻底清除箱内砼面浮浆、砼残渣、石子及其它垃圾杂物。
3.边腹板外侧及梁端
永修制梁场Leabharlann 术交底资料编号：2008年12月26日
工程名称：昌九永修制作梁场里程：DK72+930~DK73+500
设计图号：施工部位：梁体外观整修施工
技术交底内容：
一、梁体整修质量标准及要求
1.箱梁顶板顶面整修要求
1）要求箱梁顶面平整，无突出疙瘩或凹陷，且不得出现露筋、露石子部位，对砼面突出部分需进行打磨处理（使用砂轮打磨）。
3.对梁体进行修补时，注意调配修补砂浆或修补胶的颜色，确保与梁体颜色一致。
三、附图：
存梁位置示意图
交底人：复核人：接收人：日期：
2）顶面集水管口处的突出疙瘩需重点进行打磨处理（砂轮），管口混凝土缺角处需进行修补，确保外观圆顺、表面平整。
3）顶面局部有裂纹处需重点进行修补，修补时注意调配水泥或修补胶的颜色与梁体一致。
4）凿除挡碴墙处混凝土浮渣。
5）彻底清除梁面浮浆、砼残渣、石子及其它垃圾杂物。
2.箱内底板顶面整修要求
1）要求箱内砼表面平整，无蜂窝麻面、突出疙瘩或凹陷，且不得出现露筋、露石子部位。
1）要求砼表面平整，无蜂窝麻面、突出疙瘩或凹陷，且不得出现露筋、露石子部位。
2）要求对端隔墙砼表面进行打磨（用砂纸）。
二、其它要求：
1.要求各混凝土班必须按照以上要求，于2008年12月31日前完成对所有认证抽样箱梁（12孔）的整修施工，认证抽样梁体编号详见附图。
技术交底书(桥涵)
6
桥台椎体横向断面形式与台后路堤是否一致，确认一致后方可施工。 尤其对于桥台后路堤，如：支挡结构，桥台锥体要与采取相同的结 构或相应措施，以便与路基结构保持顺接。
桥台若与路堑相连，施工过程中应合理安排桥、路基的施工组 织工序，减少施工干扰和施工困难，节约投资、保证工程质量。桥 台处边坡防护与路堑边坡防护形式统一、平顺过渡。桥台与路堑相 连时应结合桥梁工点桥台横断面图、桥梁边坡防护通用图（长昆客 专（长玉段）桥通-Ⅲ-13）及路基通用图（长昆客专（长玉段）路 通-39）实施。
技术交底书
编制单位：中铁十二局集团沪昆客专 CKTJ-Ⅴ标项目经理部工程部
编号：2011002
工程名称
桥涵工程
主送单位
各项目分部
编制
刘振
复核
张栓牢
审核 张乃乐
桥涵工程技术交底
交底内容：
本标段正线特大、大中桥共计 15 座 7.2875km，占线路总长度的
17.13％。其中特大桥 6 座共 5655.85m，大桥 5 座共 1242.64m，中
5 其它说明 5.1 墩台中心里程 墩台中心里程均以左线里程为准，直线上桥梁墩、台及基础中 心应与左由线中心线重合，曲线上考虑曲线布置影响。简支梁位于 曲线上时采用平分中矢法布置，桥台按照折线布置，连续梁按线路 曲线线性施工，其中墩与联间墩中心与线路左右线中心重合。在坡 道上的桥梁，桥台前墙应保持竖直。 5.2 桥上集中排水 桥梁跨越主要道路、铁路等处，梁部采用集中排水方式，其它 段落采用直排式排水。设置集中排水的桥梁工点及位置详见各桥设 计说明。 5.3 限高架设置、防撞墙 根据铁建设涵【2005】595 号《关于铁路工程桥涵设置限高防护 架等安全防护设施的通知》，对于桥下净高小于 5.0m 的立交桥涵量 测设置限高防护架，参照《专桥设（2005）8184》图施工。 5.4 试桩 试桩工点详见“长昆客专（长玉段）桥通-Ⅲ-16”。在试桩完成、 合格后方可施工桥梁主体工程。 5.5 综合接地 本线桥梁墩台内预留综合接地体，其构造及技术参数见通用图 《铁路综合接地系统》（通号（2009）9301）。
桥台椎体横向断面形式与台后路堤是否一致，确认一致后方可施工。 尤其对于桥台后路堤，如：支挡结构，桥台锥体要与采取相同的结 构或相应措施，以便与路基结构保持顺接。
桥台若与路堑相连，施工过程中应合理安排桥、路基的施工组 织工序，减少施工干扰和施工困难，节约投资、保证工程质量。桥 台处边坡防护与路堑边坡防护形式统一、平顺过渡。桥台与路堑相 连时应结合桥梁工点桥台横断面图、桥梁边坡防护通用图（长昆客 专（长玉段）桥通-Ⅲ-13）及路基通用图（长昆客专（长玉段）路 通-39）实施。
技术交底书
编制单位：中铁十二局集团沪昆客专 CKTJ-Ⅴ标项目经理部工程部
编号：2011002
工程名称
桥涵工程
主送单位
各项目分部
编制
刘振
复核
张栓牢
审核 张乃乐
桥涵工程技术交底
交底内容：
本标段正线特大、大中桥共计 15 座 7.2875km，占线路总长度的
17.13％。其中特大桥 6 座共 5655.85m，大桥 5 座共 1242.64m，中
5 其它说明 5.1 墩台中心里程 墩台中心里程均以左线里程为准，直线上桥梁墩、台及基础中 心应与左由线中心线重合，曲线上考虑曲线布置影响。简支梁位于 曲线上时采用平分中矢法布置，桥台按照折线布置，连续梁按线路 曲线线性施工，其中墩与联间墩中心与线路左右线中心重合。在坡 道上的桥梁，桥台前墙应保持竖直。 5.2 桥上集中排水 桥梁跨越主要道路、铁路等处，梁部采用集中排水方式，其它 段落采用直排式排水。设置集中排水的桥梁工点及位置详见各桥设 计说明。 5.3 限高架设置、防撞墙 根据铁建设涵【2005】595 号《关于铁路工程桥涵设置限高防护 架等安全防护设施的通知》，对于桥下净高小于 5.0m 的立交桥涵量 测设置限高防护架，参照《专桥设（2005）8184》图施工。 5.4 试桩 试桩工点详见“长昆客专（长玉段）桥通-Ⅲ-16”。在试桩完成、 合格后方可施工桥梁主体工程。 5.5 综合接地 本线桥梁墩台内预留综合接地体，其构造及技术参数见通用图 《铁路综合接地系统》（通号（2009）9301）。
桥梁换梁安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工时间：____________________二、工程特点及安全注意事项1. 工程特点：（1）换梁工程属于桥梁维修改造工程，对桥梁结构进行局部或整体更换。
（2）换梁过程中涉及高空作业、大型设备吊装、施工人员流动等复杂情况。
2. 安全注意事项：（1）严格遵守国家相关安全生产法律法规和行业标准。
（2）加强施工现场安全管理，确保施工人员生命财产安全。
（3）制定详细的施工方案，明确各施工环节的安全措施。
（4）加强施工人员安全教育培训，提高安全意识。
三、施工方案及安全措施1. 施工方案：（1）施工前对桥梁进行全面检测，确定换梁范围及施工方法。
（2）根据实际情况，选择合适的换梁设备，确保施工过程顺利进行。
（3）制定详细的施工进度计划，合理安排施工人员及设备。
（4）做好施工过程中的协调工作，确保各施工环节有序进行。
2. 安全措施：（1）高空作业安全：a. 高空作业人员必须佩戴安全帽、安全带等防护用品。
b. 高空作业平台必须稳固可靠，必要时进行加固。
c. 高空作业区域设置警戒线，禁止无关人员进入。
（2）大型设备吊装安全：a. 吊装设备必须符合国家相关标准，确保吊装安全。
b. 吊装前对设备进行全面检查，确保设备状态良好。
c. 吊装过程中，严格按照操作规程进行，防止设备倾覆。
（3）施工人员流动安全：a. 施工人员必须遵守施工现场规定，不得擅自离开工作岗位。
b. 加强施工现场交通管理，确保施工车辆及人员通行安全。
c. 施工现场设置明显的警示标志，提醒施工人员注意安全。
四、应急预案1. 遇到突发情况，立即启动应急预案，确保施工安全。
2. 应急预案包括：a. 突发事件报告程序b. 紧急救援措施c. 应急物资储备d. 应急撤离方案五、总结1. 桥梁换梁工程是一项高风险的施工项目，必须高度重视安全工作。
梁体徐变测量技术交底
梁体徐变观测技术交底
编号：HQKZ--20100902
梁体徐变观测方法
1.选一基准点，高程设置为固定值，如：选1号点，高程固
定为1米。
2.把仪器架在“一”位置，精确整平，此位置距离1，2，3，
4每个点的距离大概相等，确保到任何两点之间的距离差不大于1米。
3.采用线路观测方法，观测顺序为：
1-3-4-2-1，1-2-4-3-1（即：顺时针观测一次，逆时针观测一次，每次都闭合到1号点），观测完毕后把仪器搬至“二”点位置，同“一”观测，顺序为：
3-5-6-4-3，3-4-6-5-3. （即：顺时针观测一次，逆时针观测一次，每次都闭合到3号点）
4.外业观测数据整理，输入电脑，进行平差处理。
东星村大桥移动模架徐变观测预埋件技术交底
四、本交底未尽事宜请参考相关图纸及规范，若存在疑问请及时联系综合一队技术部，严禁更改设计，违规施工。
交底人
复核人
接收人
二、技术要求
1.梁体徐变观测标埋设于梁顶面，高出梁面防水层及保护层20mm，对称设置。
2.为确保预应力梁体在铺设无砟轨道后的残余徐变变形符合要求，需要在铺设无渣轨道后进行变形观测，在简支梁梁体均设置徐变观测标。具体埋设位置详见附图。
附图：桥涵沉降观测设计图（四）中的箱梁观测点图
三、质量控制措施
1．徐变观测标完成后应注意检查其结构是否牢靠，特别是焊接处，如发现松动应立即加固处理。
(2)在操作施工机具时，一定要熟知并严格执行对应施工机具的操作规程，并取得相应的操作证书才允许进行操作；
(3)在高空作业时，不要随意向下抛掷物品；
(4)在施工作业中一定要注意“不伤害自己，不伤害他人，不被他人伤害”；
(5)施工人员在施工现场一定穿戴整齐，不得赤膊、赤脚上阵。
3.2环保措施
不得随意抛掷杂物，在作业过程中，所用剩下的废弃灌浆料、垃圾等，要收集到指定位置，不得随意丢弃，时刻保持施工现场的整洁，做到工完场净、料清。

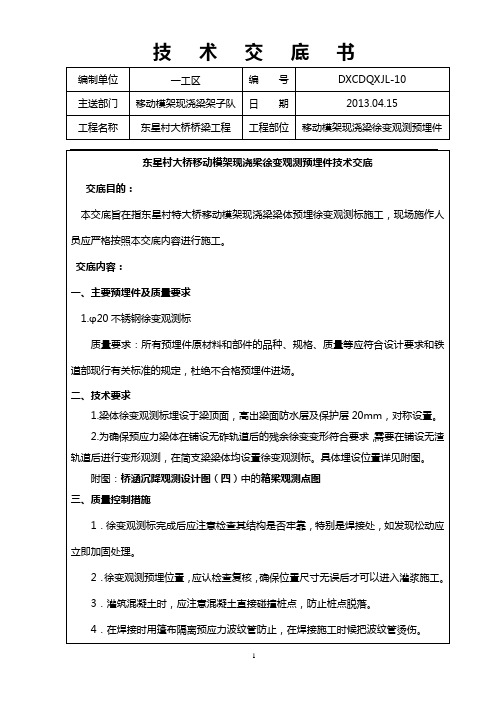

东星村大桥移动模架现浇梁徐变观测预埋件技术交底
交目的：
本交底旨在指东星村特大桥移动模架现浇梁梁体预埋徐变观测标施工，现场施作人员应严格按照本交底内容进行施工。
交底内容：
一、主要预埋件及质量要求
1.φ20不锈钢徐变观测标
质量要求：所有预埋件原材料和部件的品种、规格、质量等应符合设计要求和铁道部现行有关标准的规定，杜绝不合格预埋件进场。
2．徐变观测预埋位置，应认检查复核，确保位置尺寸无误后才可以进入灌浆施工。
3．灌筑混凝土时，应注意混凝土直接碰撞桩点，防止桩点脱落。
交底人
复核人
接收人
二、技术要求
1.梁体徐变观测标埋设于梁顶面，高出梁面防水层及保护层20mm，对称设置。
2.为确保预应力梁体在铺设无砟轨道后的残余徐变变形符合要求，需要在铺设无渣轨道后进行变形观测，在简支梁梁体均设置徐变观测标。具体埋设位置详见附图。
附图：桥涵沉降观测设计图（四）中的箱梁观测点图
三、质量控制措施
1．徐变观测标完成后应注意检查其结构是否牢靠，特别是焊接处，如发现松动应立即加固处理。
(2)在操作施工机具时，一定要熟知并严格执行对应施工机具的操作规程，并取得相应的操作证书才允许进行操作；
(3)在高空作业时，不要随意向下抛掷物品；
(4)在施工作业中一定要注意“不伤害自己，不伤害他人，不被他人伤害”；
(5)施工人员在施工现场一定穿戴整齐，不得赤膊、赤脚上阵。
3.2环保措施
不得随意抛掷杂物，在作业过程中，所用剩下的废弃灌浆料、垃圾等，要收集到指定位置，不得随意丢弃，时刻保持施工现场的整洁，做到工完场净、料清。
东星村大桥移动模架现浇梁徐变观测预埋件技术交底
交目的：
本交底旨在指东星村特大桥移动模架现浇梁梁体预埋徐变观测标施工，现场施作人员应严格按照本交底内容进行施工。
交底内容：
一、主要预埋件及质量要求
1.φ20不锈钢徐变观测标
质量要求：所有预埋件原材料和部件的品种、规格、质量等应符合设计要求和铁道部现行有关标准的规定，杜绝不合格预埋件进场。
2．徐变观测预埋位置，应认检查复核，确保位置尺寸无误后才可以进入灌浆施工。
3．灌筑混凝土时，应注意混凝土直接碰撞桩点，防止桩点脱落。
梁场施工技术交底
技术交底
项目名称
***公路第**合同段
编制单位
工程部
部位
预制梁场
接收单位
日期
编号
梁场施工技术交底
一、场地布置
1、对场地按功能进行分区域布置，设置材料堆放区、钢筋加工区、梁板预制区、存梁区，具体布置如下图：
2、在进入预制场路口处明显位置设指路牌1块，场内设场地平面图、工艺流程图（分预制、张拉、压浆等）、质量检验标识牌、安全警示牌、安全操作规程、文明施工牌等各1块。
钢筋加工区、材料堆放区均设置防雨棚，材料堆放区砖砌2排5m×0.5m×0.5m台座以防钢筋等材料浸水。
二、制、存梁台座施工
1、台座基础施工
①、台座基础开挖
在已经整平的场地上根据测量放样的基础轮廓线和水准点确定基坑开挖线和开挖深度，人工配合机械开挖，挖至设计深度，并作承载力检测，如果承载力小于250Kpa,将对地基采取相应的处理措施。
②、钢筋制作、绑扎
钢筋在加工场制作成型，运到现场后按照设计要求安装。
③、模板安装
根据台座结构形式，制梁台座主要以15mm厚方木和钢管支撑为主，存梁台座以组合钢模板和钢管支撑为主。
④、浇筑砼
制、存梁台座基础均为C30钢筋砼，采用电子自动计量的强制式拌和机拌制砼，按照规范要求做好砼试件，罐车运输到现场入模，插入式振捣棒振捣密实，浇筑完成后及时覆盖，派专人洒水养生。
②、为保证线路在运营状态下的平顺性，梁体按照设计要求预置反拱，按二次抛物线过渡，反拱的设置根据设计提供参考数据以及我公司以往的施工经验，充分考虑预应力施加时间、收缩徐变的影响以及预计二期恒载上拱时间，设置反拱，依据二次抛物线线形向台座两边延展。
③、在台座上预埋留小箱梁侧模底端预留Φ60对拉螺杆穿孔。
项目名称
***公路第**合同段
编制单位
工程部
部位
预制梁场
接收单位
日期
编号
梁场施工技术交底
一、场地布置
1、对场地按功能进行分区域布置，设置材料堆放区、钢筋加工区、梁板预制区、存梁区，具体布置如下图：
2、在进入预制场路口处明显位置设指路牌1块，场内设场地平面图、工艺流程图（分预制、张拉、压浆等）、质量检验标识牌、安全警示牌、安全操作规程、文明施工牌等各1块。
钢筋加工区、材料堆放区均设置防雨棚，材料堆放区砖砌2排5m×0.5m×0.5m台座以防钢筋等材料浸水。
二、制、存梁台座施工
1、台座基础施工
①、台座基础开挖
在已经整平的场地上根据测量放样的基础轮廓线和水准点确定基坑开挖线和开挖深度，人工配合机械开挖，挖至设计深度，并作承载力检测，如果承载力小于250Kpa,将对地基采取相应的处理措施。
②、钢筋制作、绑扎
钢筋在加工场制作成型，运到现场后按照设计要求安装。
③、模板安装
根据台座结构形式，制梁台座主要以15mm厚方木和钢管支撑为主，存梁台座以组合钢模板和钢管支撑为主。
④、浇筑砼
制、存梁台座基础均为C30钢筋砼，采用电子自动计量的强制式拌和机拌制砼，按照规范要求做好砼试件，罐车运输到现场入模，插入式振捣棒振捣密实，浇筑完成后及时覆盖，派专人洒水养生。
②、为保证线路在运营状态下的平顺性，梁体按照设计要求预置反拱，按二次抛物线过渡，反拱的设置根据设计提供参考数据以及我公司以往的施工经验，充分考虑预应力施加时间、收缩徐变的影响以及预计二期恒载上拱时间，设置反拱，依据二次抛物线线形向台座两边延展。
③、在台座上预埋留小箱梁侧模底端预留Φ60对拉螺杆穿孔。
混凝土梁 - 技术交底
混凝土梁 - 技术交底引言本技术交底旨在详细介绍混凝土梁的相关技术要点，包括施工步骤、材料要求以及质量控制措施等。
通过遵循本交底内容，可确保混凝土梁施工的质量和安全。
施工步骤1. 准备工作：- 确保施工现场清洁整齐，没有杂物和障碍物。
- 检查并确认施工图纸中梁的尺寸和定位。
2. 模板制作：- 根据设计要求，制作混凝土梁的模板。
- 模板应牢固、平整，并符合相关规范要求。
3. 钢筋布置：- 根据设计要求，在模板内布置钢筋。
- 确保钢筋的直径、间距和覆土厚度符合设计要求。
4. 混凝土浇筑：- 在模板内倒入混凝土，并均匀地分布，避免空隙和积气。
- 使用振动器进行振捣，以确保混凝土充实和排除气泡。
5. 抹灰与养护：- 在混凝土凝固后，使用抹灰工具对表面进行修整。
- 需要进行充分的养护，例如覆盖防干燥物和保持湿润状态。
材料要求1. 混凝土：- 采用符合相关标准和规范的高质量混凝土材料。
- 水灰比、骨料和水泥品种应符合设计要求。
2. 模板：- 使用优质、平整、结实的模板材料制作。
- 模板应符合施工图纸中的尺寸和形状要求。
3. 钢筋：- 选择符合设计要求的高强度钢筋。
- 钢筋的直径和间距应根据设计要求确定。
质量控制措施1. 施工检查：- 定期进行施工现场检查，确保施工按照要求进行。
- 检查模板、钢筋和混凝土等材料的质量和安装质量。
2. 强度测试：- 在混凝土达到设计强度要求后，进行强度测试。
- 确保梁的强度符合设计要求，不得低于规定值。
3. 质量记录：- 做好每个施工阶段的质量记录和检查记录。
- 确保施工过程中出现的问题及时记录和处理。
总结混凝土梁的施工是一项关键工作，需要遵循一系列的技术要点和质量控制措施。
本文档提供的技术交底内容可作为施工的参考和指导，确保混凝土梁的质量和安全性。
注：本文档仅为技术交底目的，具体施工应根据实际情况和相关规范进行调整和处理。
10梁体修饰技术交底
2、施作结合界面：在洁净的待修补表面涂刷ZV混凝土界面剂，涂刷要覆盖整个待补面且要均匀，防止被污染。
3、拌和修补砂浆：采用最大粒径≤2.5mm、ZV混凝土修补胶作为新旧混凝土结合界面的结合剂、洁净的饮用水，按照以下配合比拌和砂：mce:ms:mw=1:2.5:0.32.
4、表面修补：用腻子刀用力将砂浆压抹在待修补混凝土表面，要求表面平整，加强喷水养护。待砂浆凝结硬化后，用200目砂布打磨修补面。再用去除砂子的水泥净浆压抹一遍，加强养护。
5、表面修饰：打磨修饰后，用白色硅酸盐水泥与修补用水泥按1:3～5(质量比)的比例配制成干粉，在修补表面扑压，养护、打磨，连续3～4遍，即可修补另外的混凝土表面。
（二）针对第二类缺陷（缺棱掉角等）
1、前两步与第一类缺陷的处置相同。
2、配制修补混凝土拌和物：用最大粒径≤15mm、级配连续的碎石和与修补砂浆相同的砂、水泥、外加剂、水，以及混凝土界面结合剂，按以下配合比配制修补混凝土拌和物：mce:ms:mg:mw=1:1.63:2.27:0.32。并在混凝土拌和物中加入1.0%(水泥质量)的ZV混凝土界面剂拌和均匀。
梁体修饰技术交底书
工程名称
新建郑州至周口至阜阳铁路河南段站前工程ZFZQ-3标
施工单位
中铁十九局集团有限公司郑阜铁路河南段项目部西华北制梁场
编制单位
西华北制梁场架子队
交底内容：
（一）针对第一类缺陷（蜂窝麻面、大面积气泡、粘模起皮、砂线等）
1、清理待补面：清除待修补的混凝土结构表面的浮浆、松动的石子、油污及其它杂物。并用清水冲洗干净后风干待补表面。
3、缺陷修补
用钢质抹子用力将混凝土拌和物压抹在待修补混凝土表面，要求表面平整，加强喷水养护。待混凝土凝结硬化后，用200目的砂布打磨修补面。
3、拌和修补砂浆：采用最大粒径≤2.5mm、ZV混凝土修补胶作为新旧混凝土结合界面的结合剂、洁净的饮用水，按照以下配合比拌和砂：mce:ms:mw=1:2.5:0.32.
4、表面修补：用腻子刀用力将砂浆压抹在待修补混凝土表面，要求表面平整，加强喷水养护。待砂浆凝结硬化后，用200目砂布打磨修补面。再用去除砂子的水泥净浆压抹一遍，加强养护。
5、表面修饰：打磨修饰后，用白色硅酸盐水泥与修补用水泥按1:3～5(质量比)的比例配制成干粉，在修补表面扑压，养护、打磨，连续3～4遍，即可修补另外的混凝土表面。
（二）针对第二类缺陷（缺棱掉角等）
1、前两步与第一类缺陷的处置相同。
2、配制修补混凝土拌和物：用最大粒径≤15mm、级配连续的碎石和与修补砂浆相同的砂、水泥、外加剂、水，以及混凝土界面结合剂，按以下配合比配制修补混凝土拌和物：mce:ms:mg:mw=1:1.63:2.27:0.32。并在混凝土拌和物中加入1.0%(水泥质量)的ZV混凝土界面剂拌和均匀。
梁体修饰技术交底书
工程名称
新建郑州至周口至阜阳铁路河南段站前工程ZFZQ-3标
施工单位
中铁十九局集团有限公司郑阜铁路河南段项目部西华北制梁场
编制单位
西华北制梁场架子队
交底内容：
（一）针对第一类缺陷（蜂窝麻面、大面积气泡、粘模起皮、砂线等）
1、清理待补面：清除待修补的混凝土结构表面的浮浆、松动的石子、油污及其它杂物。并用清水冲洗干净后风干待补表面。
3、缺陷修补
用钢质抹子用力将混凝土拌和物压抹在待修补混凝土表面，要求表面平整，加强喷水养护。待混凝土凝结硬化后，用200目的砂布打磨修补面。
xxx梁体施工技术交底
2.2。1现浇梁梁体施工
现浇梁施工必须保证保护层厚度和布置密度，钢筋加工和安装要准确，顶面高程要严格控制。砼浇筑是要有低向高处进行,注意对称浇筑.在施工过程中应派专人负责支架和模板的变形及沉降观测，发现问题及时处理。现浇梁的浇筑最好安排在白天进行。现浇梁的养护设备和设施必须事先准备妥当,确保梁体的砼质量。
预应力束张拉完毕后，杜绝撞击锚具和钢束，立即进行管道压浆。
为确保本桥预应力质量，施工时从施工工艺、定位钢筋、管道线型等方面严加控制。管道安装前除去管道两端的毛刺并检查管道质量及两端截面形状，遇有可能漏浆时采取措施割除,遇有管道两端截面有变形及时整形后应用。接管处及管道与喇叭管连接处用胶带将其密封防止漏浆。
（7)腹板的混凝土浇注要求两侧同步进行,以防一侧浇筑过多产生偏压而使内模发生偏移.混凝土下落高度不得超过2m，严禁在施工过程中向混凝土加水。
（8）混凝土浇注过程中，随时检测、控制混凝土坍落度，并按要求随机取样做标准养护试件和同条件养护试件.
(9)桥面混凝土采取两次收面，在进行完第二次压光后，用湿润麻袋覆盖养生。混凝土的覆盖养生时间不少于14天，在桥面混凝土强度未达到2。5MPa时严禁人员在其上行走.
2。7支架及底模的拆除
在梁体张拉完成后，压浆强度达到设计强度,方可拆除支架和底模。梁底模及支架卸载顺序,严格按照从梁体挠度最大处支架节点开始，逐步向两端卸落相邻节点，当达到一定卸落量后,支架方可脱落梁体。
3质量要求及验收标准
3.1支架
3。1.1基础施工先清除表面松碎石块、淤泥、苔藓,表面平整干净；倾斜地段，将地表整平或挖成台阶.易风化的岩层基底，按基础尺寸凿除已风化的表面岩层。
（1）压浆水泥采用强度等级不低于42.5级低碱硅酸盐水泥或低碱普通硅酸盐水泥.浆体水胶比不超过0。34，不得泌水，流动度控制在30~50s之间。
现浇梁施工必须保证保护层厚度和布置密度，钢筋加工和安装要准确，顶面高程要严格控制。砼浇筑是要有低向高处进行,注意对称浇筑.在施工过程中应派专人负责支架和模板的变形及沉降观测，发现问题及时处理。现浇梁的浇筑最好安排在白天进行。现浇梁的养护设备和设施必须事先准备妥当,确保梁体的砼质量。
预应力束张拉完毕后，杜绝撞击锚具和钢束，立即进行管道压浆。
为确保本桥预应力质量，施工时从施工工艺、定位钢筋、管道线型等方面严加控制。管道安装前除去管道两端的毛刺并检查管道质量及两端截面形状，遇有可能漏浆时采取措施割除,遇有管道两端截面有变形及时整形后应用。接管处及管道与喇叭管连接处用胶带将其密封防止漏浆。
（7)腹板的混凝土浇注要求两侧同步进行,以防一侧浇筑过多产生偏压而使内模发生偏移.混凝土下落高度不得超过2m，严禁在施工过程中向混凝土加水。
（8）混凝土浇注过程中，随时检测、控制混凝土坍落度，并按要求随机取样做标准养护试件和同条件养护试件.
(9)桥面混凝土采取两次收面，在进行完第二次压光后，用湿润麻袋覆盖养生。混凝土的覆盖养生时间不少于14天，在桥面混凝土强度未达到2。5MPa时严禁人员在其上行走.
2。7支架及底模的拆除
在梁体张拉完成后，压浆强度达到设计强度,方可拆除支架和底模。梁底模及支架卸载顺序,严格按照从梁体挠度最大处支架节点开始，逐步向两端卸落相邻节点，当达到一定卸落量后,支架方可脱落梁体。
3质量要求及验收标准
3.1支架
3。1.1基础施工先清除表面松碎石块、淤泥、苔藓,表面平整干净；倾斜地段，将地表整平或挖成台阶.易风化的岩层基底，按基础尺寸凿除已风化的表面岩层。
（1）压浆水泥采用强度等级不低于42.5级低碱硅酸盐水泥或低碱普通硅酸盐水泥.浆体水胶比不超过0。34，不得泌水，流动度控制在30~50s之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8、如有梁体徐变突变或异常情况，请及时与局指工程部、分部工程部联系，确保施工安全和梁体质量；
9、附表：梁体徐变观测方法
交底
复核
审核
接底
梁体徐变观测方法
1.选一基准点，高程设置为固定值，如：选1号点，高程固定为1米。
2.把仪器架在“一”位置，精确整平，此位置距离1，2，3，4每个点的距离大概相等，确保到任何两点之间的距离差不大于1米。
3.采用线路观测方法，观测顺序为：
1-3-4-2-1，1-2-4-3-1（即：顺时针观测一次，逆时针观测一次，每次都闭合到1号点），观测完毕后把仪器搬至“二”点位置，同“一”观测，顺序为：
3-5-6-4-3，3-4-6-5-3.（即：顺时针观测一次，逆时针观测一次，每次都闭合到3号点）
4.外业观测数据整理，输入电脑，进行平差处理。
4、进行梁体徐变观测的梁体不允许叠加放置。（每个存梁台座上只能放置一孔梁）；
5、梁体徐变观测时，请注明温度、天气。按照观测频率进行观测，具体内容参考《沉降变形监控方案》；
6、每次观测后的外业数据需要当天处理，统一使用从铁三院购买的平差软件处理。
7、梁体徐变观测内业分为两部分，一个是录入表（原始记录表），一个是汇总表（需要监理签字的）；
技术交底书
编号：
交底单位
二分部测量室
接收单位
工程部位
箱梁
交底日期
交底内容：
1、梁体徐变采用电子水准仪观测（如天宝DINI03），观测精度为0.01mm，采用铁三院评估软件进行平差；
2、前六孔梁为必测梁体，以后每30孔选一孔梁体进行观测，每孔梁布置6个测点；
3、观测点裸露在梁体外面部分为圆形不锈钢，并且要求高于梁体表面5 mm -10 mm；
9、附表：梁体徐变观测方法
交底
复核
审核
接底
梁体徐变观测方法
1.选一基准点，高程设置为固定值，如：选1号点，高程固定为1米。
2.把仪器架在“一”位置，精确整平，此位置距离1，2，3，4每个点的距离大概相等，确保到任何两点之间的距离差不大于1米。
3.采用线路观测方法，观测顺序为：
1-3-4-2-1，1-2-4-3-1（即：顺时针观测一次，逆时针观测一次，每次都闭合到1号点），观测完毕后把仪器搬至“二”点位置，同“一”观测，顺序为：
3-5-6-4-3，3-4-6-5-3.（即：顺时针观测一次，逆时针观测一次，每次都闭合到3号点）
4.外业观测数据整理，输入电脑，进行平差处理。
4、进行梁体徐变观测的梁体不允许叠加放置。（每个存梁台座上只能放置一孔梁）；
5、梁体徐变观测时，请注明温度、天气。按照观测频率进行观测，具体内容参考《沉降变形监控方案》；
6、每次观测后的外业数据需要当天处理，统一使用从铁三院购买的平差软件处理。
7、梁体徐变观测内业分为两部分，一个是录入表（原始记录表），一个是汇总表（需要监理签字的）；
技术交底书
编号：
交底单位
二分部测量室
接收单位
工程部位
箱梁
交底日期
交底内容：
1、梁体徐变采用电子水准仪观测（如天宝DINI03），观测精度为0.01mm，采用铁三院评估软件进行平差；
2、前六孔梁为必测梁体，以后每30孔选一孔梁体进行观测，每孔梁布置6个测点；
3、观测点裸露在梁体外面部分为圆形不锈钢，并且要求高于梁体表面5 mm -10 mm；
