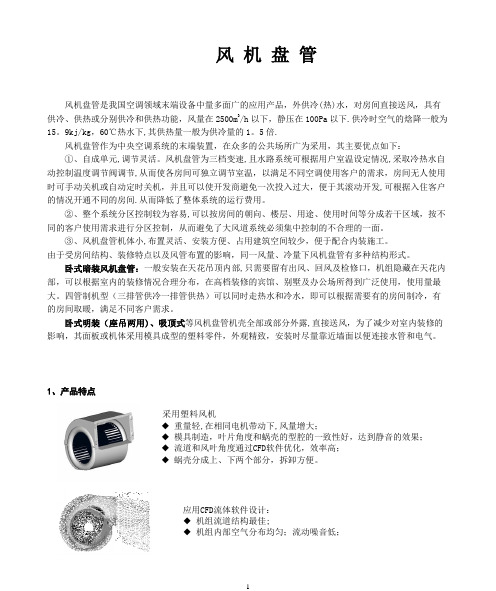

风机盘管风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷(热)水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下.供冷时空气的焓降一般为15。

9kj/kg，60℃热水下,其供热量一般为供冷量的1。

5倍.风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元,调节灵活。

风机盘管为三档变速,且水路系统可根据用户室温设定情况,采取冷热水自动控制温度调节阀调节,从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发,可根据入住客户的情况开通不同的房间.从而降低了整体系统的运行费用。

②、整个系统分区控制较为容易,可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

③、风机盘管机体小,布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。

由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。

卧式暗装风机盘管：一般安装在天花吊顶内部,只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。

四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。

卧式明装（座吊两用)、吸顶式等风机盘管机壳全部或部分外露,直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。

1、产品特点采用塑料风机◆重量轻,在相同电机带动下,风量增大；◆模具制造，叶片角度和蜗壳的型腔的一致性好，达到静音的效果；◆流道和风叶角度通过CFD软件优化，效率高；◆蜗壳分成上、下两个部分，拆卸方便。

$GREEINDOOR UNIT F RONT P ANEL DISPLAY: Look here for L ED display of sys temstatus,setpoint. indoor a nd outdoor temperatures and malfunction rodes.QUICK-START GUIDEHIGH-WALL DUGLESSAIR CONDITIONING & HEATING SYSTEMModels:LIVV09HP230V1ALIVV18HP230V1ALIVV30HP230V1ALIW12HP230V1ALIW24HP230V1ALIW36HP230V1ANOTE: Please read the complete owner's manualcarefully before operation.a•II--Press to power the unit on or off.Press to select fan speed (Autq Lo� Medium,High or Turbo). Auto is default.Press to select and adjust each mode.◊: HEAT���: DRY O; AUTO* :COOL *: FA N ONLYPress to raise settings includingtemperature and 'time.Press to control vertical angle of louversand to redirect airflow.Press to boost cooling or heating airflow.Quickest way to reach preset temperature.Press to lower settings includingtemperature and 'time.Press to select temperature display: indoor, outdooror desired room temperature (Adjust desiredtemperature with »,1,,." and "T" buttons.)Press to select SLEEP mode, offering customcomfort control while sleeping. See Owner'sManual for more details.Press " WiFi "button to turn on or turn offWiFi function. WiFi module will restore tofactory default settingPress to display time of day.Press to tum on lights on the unit's Front PanelDisplay. Press again to tum off.Press to start or stop the 'timer. (Adjust with,1,,." a nd "T" buttons.) See Owner's Manualfor more details.KEY FEATURES & FUNCTIONSMULTI FAN SPEEDSWhether operating in either Cooling or Heating mode, the indoor fan can be set to your choice of four different speeds (Low, Medium, High or Turbo) to achieve maximum comfort.DRYMODEDuring warm, humid conditions,selecting this mode will help to increase moisture removal in your room for added indoor comfort.Fan speed cannot be adjusted in Ory Mode.FREEZE GUARD MODEThis "vacation mode" feature offers protection against potential water pipe freeze-up while away fr o m home. It automatically keeps room temperature from getting too cold.INTELLIGENT DEFROSTThis increases room comfort and saves energy by sensing the need for defr o sting and eliminating unnecessary defr o st cycles.POWER FAILURE MODEYour settings and parameters are stored in non-volatile memory and are retained during a power failure./FEEL MODEThis function senses the temperature at the remote controller instead of at the indoor unit. It then adjusts airflow and temperature accordingly for the ultimate in personal comfort control and energy savings.SLEEP MODEYou design a cycle to automatically adjust room temperatures during your sleep time,to maximize comfort and reduce utility bills. INTELLIGENT PRE-HEAllNGIn heating mode, the system delays fan activation until the coil has warmed up, to prevent blowing uncomfortable cool air into the room. SELF-DIAGNOSISThe built-in computer uses real-time diagnostics to continuously scan for errors or malfunctions. Fault codes are shown on the unit displayto facilitate troubleshooting.POLYMERIC AIR FILTERSaves energy by preventing indoor coils from being plugged with dirt and lint. May be washed vacuumed and reused.FAQsWhy does the fan continue to run even when the unit is not cooling or heating?To maintain consistent temperatures and minimize energy-loss from constant starts and stops, the fan keeps air flowing past the thermostat. What temperature is displayed on the remote controller?The remote always displays your desired indoor temperature. (You may view current indoor and outdoor temperatures,as well as desired temperature, on the indoor unit's Front Panel Display.)What happens if the remote is lost or damaged?Use the A ux button to manually operate the unit. Lift up the front panel section on the indoor unit and locate the button on the right-hand side. Press the button to tum the unit ON or OFF. (Not all functions will be available.) Press again to cancel A ux Mode and transfer control back to the remote controller.Not all features available on all models. Your actual system and related devices may differ from the images shown in this manual.For complete instructions on these and other functions,as well as important safety information, see the Owners Manual.For more information, visit .Cat. No.: GREE_LIV O GE N3_QUICKSTART_03162020Specificati o ns am subject to change withwt notice. Manufacrur er r eseNes the r ight m discontinu� or d?arge at any 1Jm� spedficati o ns or designs w t hout notice orwithout inmrrmg obli ga tions. ©2019.AII rights reseNed.GREE 1111111111111I I I I I1111111 66129933691。

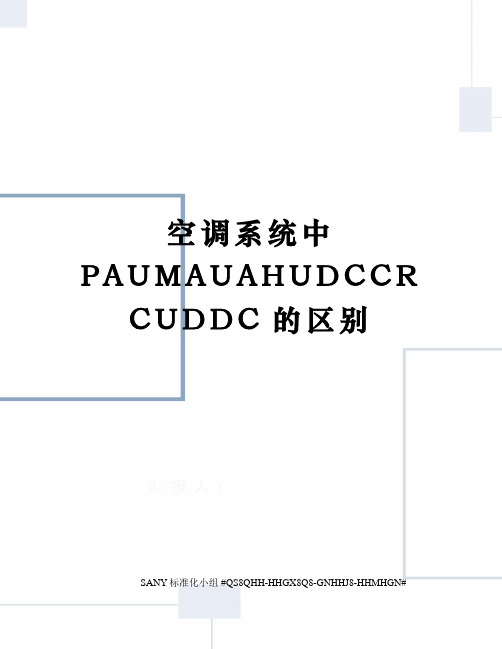

空调系统中P A U M A U A H U D C C RC UD D C的区别SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#PAU（Pre-Cooling Air Handling Unit）预冷空调箱。

对室外新风进行预处理，在送至风机盘管（FCU）。

MAU（Make-up Air Unit）全新风机组。

是提供新鲜空气的一种空气调节设备。

功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。

工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。

AHU（Air Handle Unit）组合式空调箱。

主要是抽取室内空气(return air)和部份新风以控制出风温度和风量来并维持室内温度。

RCU（Recycled airhandling unit）循环空调箱。

DCC (Dry Cooling Coil)干式冷却盘管。

（简称为干盘管或干冷盘管）是用来消除室内的显热的。

DDC : (Direct Digital Control)直接数控制HEPA (High efficiency particulate air Filter)，中文意思为高效过滤器，达到HEPA标准的过滤网，对于微米和微米的有效率达到%，HEPA网的特点是空气可以通过，但细小的微粒却无法通过。

它对直径为微米（头发直径1/200）以上的微粒去除效率可达到%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。

（抽烟产生的烟雾颗粒直径为微米）它是国际上公认的高效过滤材料。

经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。

离心式冷水机组技术服务手册珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES INC. OF ZHUHAI®满液式水冷螺杆冷水机组目录产品篇............................................................................................................................................ .. (1)1 产品种类 (1)2 产品命名规则 (1)3 产品特点 (2)4 产品技术参数表 (1)5 产品性能修正表 (3)6 产品工作原理与控制 (10)6.1 工作原理 (10)6.2 机组的控制 (11)6.3 主要控制逻辑简述 (12)7 机组安装要求 (13)7.1 机组外形尺寸和安装固定尺寸 (13)7.2 机组维修空间的要求 (16)7.3 安装注意事项 (17)控制篇............................................................................................................................................ .. (1)1 通用显示器(黑白膜的操作 (1)1.1显示器概述 (1)1.2显示器控制面板 (1)1.3显示板操作说明 (2)2 触摸屏的操作 (11)2.1概述 (11)2.2触摸屏控制界面 (11)2.3基本界面及操作 (12)2.4常用操作速查 (31)3 远程监控及楼宇集中控制 (34)3.1 原理和功能介绍 (34)3.2 硬件介绍 (35)3.3 软件及安装介绍、使用说明 (42)4 群控器 (43)4.1 原理和功能介绍 (43)4.2控制框图 (44)4.3群控显示器概述 (44)4.4显示器控制面板 (44)4.5 显示板操作说明 (45)维修篇............................................................................................................................................ .. (1)1 机组故障一览表 (1)2 典型故障排查 (4)3 维修案例 (10)4 机组配电 (12)4.1 主要电气元器件 (12)4.2 电器控制思想 (13)4.3 机组电路图 (16)5 关键部件及拆装 (18)5.1 关键部件 (18)5.2 关键部件的拆装及重要维修操作 (20)6 爆炸图及零部件清单 (26)产品篇1 产品种类系列型号制冷量图片LH 系列满液式水冷螺杆式冷水机组 LSBLGH/HG 2 产品命名规则产品系列号:H表示满液式系列机组能效系列号:G表示高能效, 普通系列不表示名义制冷量:数字kW压缩机型式:B表示半封闭式压缩机冷水机组代号压缩机类型:LG表示双螺杆式型号示例：LSBLG430HG 表示名义制冷量为430kW 的满液式高效半封闭螺杆水冷冷水机组。
