无砟轨道检验批

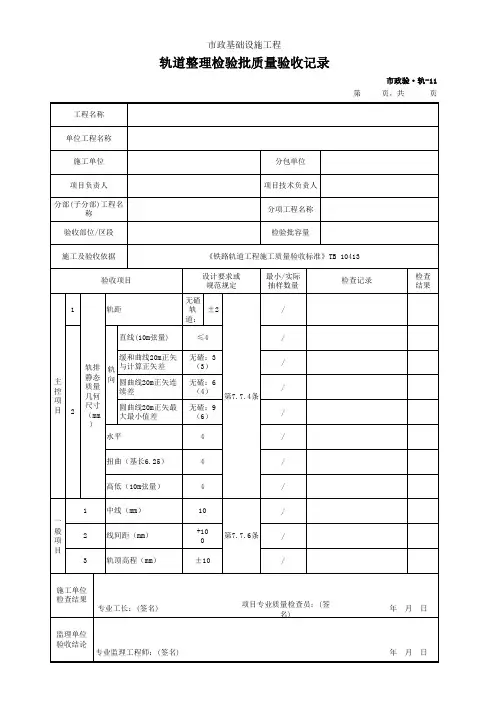

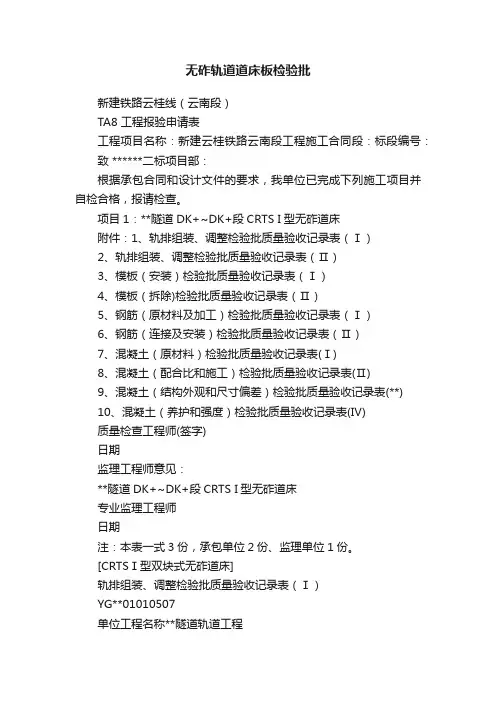

无砟轨道道床板检验批新建铁路云桂线（云南段）TA8 工程报验申请表工程项目名称：新建云桂铁路云南段工程施工合同段：标段编号：致 ******二标项目部：根据承包合同和设计文件的要求，我单位已完成下列施工项目并自检合格，报请检查。

项目1：**隧道DK+~DK+段CRTS I型无砟道床附件：1、轨排组装、调整检验批质量验收记录表（Ⅰ）2、轨排组装、调整检验批质量验收记录表（Ⅱ）3、模板（安装）检验批质量验收记录表（Ⅰ）4、模板（拆除)检验批质量验收记录表（Ⅱ）5、钢筋（原材料及加工）检验批质量验收记录表（Ⅰ）6、钢筋（连接及安装）检验批质量验收记录表（Ⅱ）7、混凝土（原材料）检验批质量验收记录表(Ⅰ)8、混凝土（配合比和施工）检验批质量验收记录表(Ⅱ)9、混凝土（结构外观和尺寸偏差）检验批质量验收记录表(**)10、混凝土（养护和强度）检验批质量验收记录表(Ⅳ)质量检查工程师(签字)日期监理工程师意见：**隧道DK+~DK+段CRTS I型无砟道床专业监理工程师日期注：本表一式3份，承包单位2份、监理单位1份。

[CRTSⅠ型双块式无砟道床]轨排组装、调整检验批质量验收记录表（Ⅰ）YG**01010507单位工程名称**隧道轨道工程分部工程名称CRTSⅠ型双块式无砟道床分项工程名称轨排组装、调整验收部位DK + ～DK + 段（左线）施工单位中交四航局云桂铁路云南段项目经理部项目负责人** 施工质量验收标准名称及编号《高速铁路轨道工程施工质量验收标准》TB 10754-2010施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1双块式轨枕型号、质量第8.5.1条型号：CRTSⅠ-SKⅡ型双块式轨枕，合格证1份，编号：QZSJ-1S20150104，质量合格。

2双块式轨枕外观质量第8.5.2条轨枕钢筋位置正确，无锈蚀、扭曲和松焊现象，符合验标要求。

3 工具轨型号、质量第8.5.3条工具轨采用同型正线轨，无磨损、变形、损伤、毛刺等，符合验标要求。

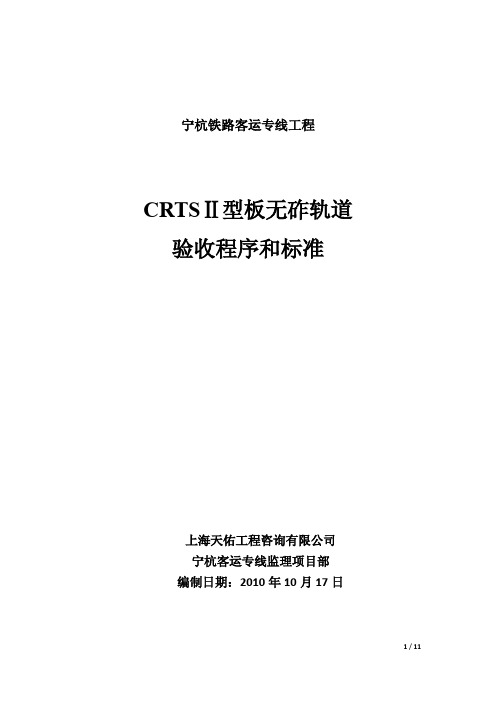

宁杭铁路客运专线工程CRTSⅡ型板无砟轨道验收程序和标准上海天佑工程咨询有限公司宁杭客运专线监理项目部编制日期：2010年10月17日无砟轨道验收程序和标准一、无砟轨道开工的必要条件1、桥梁、隧道、路基工程竣工，单位工程验收合格。

2、沉降观测经专家评估符合要求。

3、用于无砟轨道施工的CPⅢ网已建立，成果并通过评审。

4、轨道验收合格，供应应满足施工需要。

5、附属工程（梁上防护墙、遮板、电缆槽、声屏障；隧道内电缆槽、水沟；路基边坡防护、排水设施）施工完毕。

6、水泥乳化沥青砂浆灌注完成试验，并通过评估。

7、桥梁、隧道、路基上四电接口工程完成，可满足四电工程施工需要。

二、无砟轨道底座板（支承层）施工前的准备工作1、施工机械设备及检测仪器的审核。

2、原材料进厂报验检测。

3、见证形式检验（1）、乳化沥青、干料、减水剂、消泡剂、水泥、砂、水原材料；（2）、水泥乳化沥青砂浆。

4、审查水泥乳化沥青砂浆配合比。

5、见证水泥乳化沥青砂浆配比试验和灌注试验（揭板）。

三、底座板（支承层）施工前的梁面、隧道底板、路基面验收1、梁面、隧道底板、路基面验收由监理项目部组织相关监理人员，线下施工单位（桥梁、架梁单位、制梁单位）无砟轨道施工单位进行验收。

2、监理项目部组织验收前，施工单位应进行自验，并填写自验记录表，平整度验收时应通知现场无砟轨道监理参加。

施工单位自验合格后，由局指提前24小时向监理项目部申请报验，监理项目部接到报验后，4小时内通知施工单位验收的时间和范围。

3、梁面隧道底板、路基面验收前（1）、标出线路中线、两侧50cm平整度检测线，3.1m或3.25m 平台边线，为验收创造条件；（2）、提供中线、高程复测结果资料；（3）、提供平整度检测自验记录表；（4）、提供综合接地电阻测试记录表。

4、梁面验收内容及标准（1）、检查桥面中线测量记录，允许偏差10mm；（2）、检查桥面高程测量记录，每孔梁14个点，允许偏差±7mm，梁端1.45m范围不得出现正误差；（3）、平整度（左右线中线两侧50cm划四条线）用4m靠尺量，每次重叠1m，允许偏差3mm/4m，当平整度测量8mm/4m~4mm/4m时，可用1m靠尺量，允许偏差2mm/1m。

新建兰新铁路第二双线工程（甘青段）TA8 工程报验申请表工程项目名称：新建兰新铁路第二双线兰州至西宁段站前工程施工合同段：LXS-3编号：注：本表一式3份，承包单位2份，监理单位1份。

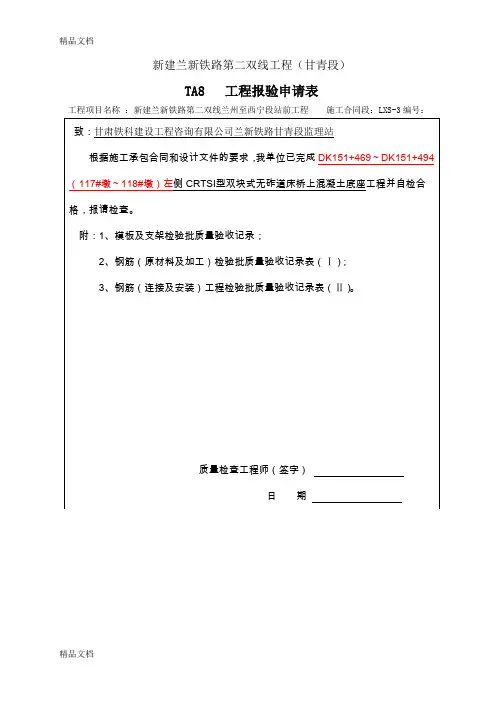

新建铁路兰州至乌鲁木齐第二双线甘青段【CRTSⅠ型双块式无砟道床桥上混凝土底座】模板及支架检验批质量验收记录新建铁路兰州至乌鲁木齐第二双线甘青段【CRTSⅠ型双块式无砟道床桥上混凝土底座】钢筋（原材料及加工）检验批质量验收记录表（Ⅰ）新建铁路兰州至乌鲁木齐第二双线甘青段【CRTSⅠ型双块式无砟道床桥上混凝土底座】钢筋（连接及安装）工程检验批质量验收记录表（Ⅱ）新建兰新铁路第二双线工程（甘青段）TA8 工程报验申请表工程项目名称：新建兰新铁路第二双线兰州至西宁段站前工程施工合同段：LXS-3编号：注：本表一式3份，承包单位2份，监理单位1份。

新建铁路兰州至乌鲁木齐第二双线甘青段【CRTSⅠ型双块式无砟道床桥上混凝土底座】混凝土（原材料）检验批质量验收记录表（Ⅰ）混凝土（配合比和施工）工程检验批质量验收记录表（Ⅱ）混凝土（结构外观和尺寸偏差）检验批质量验收记录表（Ⅲ）新建兰新铁路第二双线工程（甘青段）TA8 工程报验申请表工程项目名称：新建兰新铁路第二双线兰州至西宁段站前工程施工合同段：LXS-3编号：注：本表一式3份，承包单位2份，监理单位1份。

新建铁路兰州至乌鲁木齐第二双线甘青段【CRTSⅠ型双块式无砟道床】隔离层、弹性垫层检验批质量验收记录表新建兰新铁路第二双线工程（甘青段）TA8 工程报验申请表工程项目名称：新建兰新铁路第二双线兰州至西宁段站前工程施工合同段：LXS-3编号：注：本表一式3份，承包单位2份，监理单位1份。

新建铁路兰州至乌鲁木齐第二双线甘青段【CRTSⅠ型双块式无砟道床】轨排组装、调整检验批质量验收记录表(Ⅰ)01010507□□□□新建铁路兰州至乌鲁木齐第二双线甘青段【CRTSⅠ型双块式无砟道床】轨排组装、调整检验批质量验收记录表(Ⅱ)01010507□□□□新建兰新铁路第二双线工程（甘青段）TA8 工程报验申请表工程项目名称：新建兰新铁路第二双线兰州至西宁段站前工程施工合同段：LXS-3编号：注：本表一式3份，承包单位2份，监理单位1份。

新建贵广铁路GGTJ-2标第七项目部CRTSⅠ双块式无砟轨道施工质量检查与验收制度无砟轨道为项目部线下工程施工的最后一道工序，无砟轨道的施工质量直接影响最后的工程验收。

因此加强无砟轨道工程施工过程质量控制与工序验收是关键。

为此施工过程中应严格按照以下办法进行施工管理。

一、质量检查验收制度1、开工前检验制度开工前检验的内容及要求：设计文件、施工图纸经审核并依据此编制施工组织设计及质量计划；施工前的工地调查和复测已进行，并符合要求；各种技术交底工作已进行，特殊作业、关键工序已编制作业指导书；采用的新技术、机具设备、原材料能满足工程质量需要。

2、施工过程中检验制度施工中质检部门与施工现场应对以下工作经常进行抽查和重点检验：施工测量及放线正确，钢筋绑扎及模板安装符合要求。

砼浇筑前进行综合接地的绝缘性能进行测试，确保符合要求。

轨排轨道精调精度达到要求，砼性能检查符合要求。

施工现场按照图纸施工，操作方法正确，质量符合验收标准；施工原始记录填写完善，记载真实；有关保证工程质量的措施和管理制度是否落实；砼试件及原材料按规定要求进行检测实验和验收，试件组数及强度符合要求；工班严格执行自检、互检、交接检，并有交接记录；施工日志填写要符合实际。

3、定期质量检查制度项目部每月、工区每周组织一次定期质量检查，由项目总工主持，质检部门和有关部门的人员参加。

检查发现的问题要认真分析，找准主要原因，提出改进措施，限期进行整改。

4、检查程序自检→互检→班组长检查→现场施工员检查→项目部质检员→监理工程师施工班组提前进行报检，同时要说明部位和现场自检情况，然后向现场施工员报验，合格后由施工员向质检员进行报检，质检员检查合格后报监理工程师进行检查。

5、原材料、半成品、设备及各种加工预制品的检查制度：材料订货时应依据质量标准签订合同，必要时应先鉴定样品，经鉴定合格的样品应予封存，作为材料验收的依据。

产品的进货验证由专业工程师、质检员（试验员）和材料员三方验证合格后，方可使用。

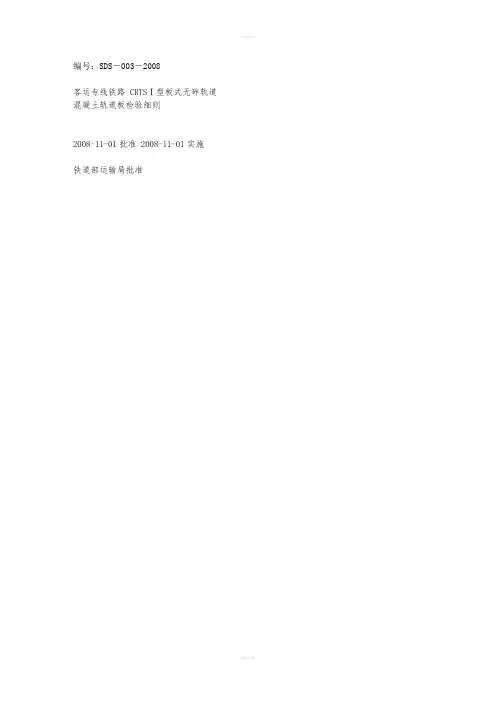

编号：SDS－003－2008客运专线铁路 CRTSⅠ型板式无砟轨道混凝土轨道板检验细则2008-11-01批准 2008-11-01实施铁道部运输局批准目录1. 适用范围 (1)2. 检验依据 (1)3. 抽样 (1)4. 检验条件 (3)5. 检验内容及检验方法 (4)6. 检验程序 (4)7. 数据处理 (5)8. 检验结果的判定 (5)附表 1 轨道板企业生产质量保证能力检查表 (6)附表1－1 轨道板生产企业必备设备一览表 (8)附表1－2 轨道板生产企业必备检验器具一览表 (9)附表 2 轨道板检验内容及检验方法 (10)附件轨道板生产企业质量保证能力检查整改要求 (14)客运专线铁路CRTSⅠ型板式无砟轨道混凝土轨道板检验细则1. 适用范围本细则适用于客运专线铁路CRTSⅠ型板式无砟轨道用混凝土轨道板（含预应力混凝土轨道板、预应力混凝土框架板及普通钢筋混凝土框架板，以下简称轨道板）生产企业质量保证能力检查和产品质量检验。

2. 检验依据客运专线铁路CRTSⅠ型板式无砟轨道混凝土轨道板暂行技术条件（科技基[2008]74号）相关设计图纸3. 抽样3.1抽样方案在经企业检验合格的不少于 500块和不少于 10批库存轨道板中，共抽取轨道板样品 10块，样品生产日期应最大限度地分散。

轨道板具体抽样方案和判定数组见表1。

表1编检验样本数检验数判定数组号项目类别 n N 合格判定数Ac不合格判定数Re1 预埋套管抗拔力 A 1 3 0 12 混凝土脱模抗压强度 A N1 0 13 混凝土预施应力抗压强度 A N1 0 14 混凝土 28d抗压强度 A TB/T10425-945 混凝土预施应力弹性模量 A N1 0 16 混凝土 28d弹性模量 A N1 0 17 封锚砂浆 28d抗压强度 A N1 0 18 封锚砂浆 28d抗折强度 A N1 0 1-19 绝缘性能 A 3 3 0 110 肉眼可见裂纹 A 10 10 0 111 标识及编号 A 10 10 0 112 预埋套管内混凝土淤块 A 10 320 0 113 轨道板板底垫层的翘起（减振型） A 10 10 0 114 轨道板侧面漏筋 A 10 10 0 115 预埋套管中心位置距板中心线 B1 10 320 16 1716 保持轨距的两套管中心距 B1 10 160 8 917保持同一铁垫板位置的两相邻套管中心距B1 10 160 8 918 轨道板四角的承轨面水平 B1 10 40 2 319 单侧承轨面中央翘曲量 B1 10 20 1 220 厚度 B2 10 40 4 521预埋套管歪斜（距顶面 120mm处偏离中心线距离）B2 10 320 32 3322 预埋套管凸起高度 B2 10 320 32 3323 标记线（板中心线）位置 B2 10 10 1 224 板底面平整度（普通型轨道板） B2 10 10 1 225 板底面平整度（减振型轨道板） B2 10 10 1 226 承轨部位表面缺陷 B2 10 160 16 1727 长度 C 10 20（100＋N2）×10％（100＋N2）×10％＋128 宽度 C 10 2029 其他预埋件位置及垂直歪斜 C 10 N230 半圆形缺口直径 C 10 2031 锚穴部位表面缺陷 C 10 2032 其他部位表面缺陷 C 10 1033 轨道板四周棱角破损和掉角 C 10 10备注：1、预埋套管抗拔力试验样本为 1块轨道板上的 3个套管；2、N1－生产批数；N2－其他预埋件的总数量。

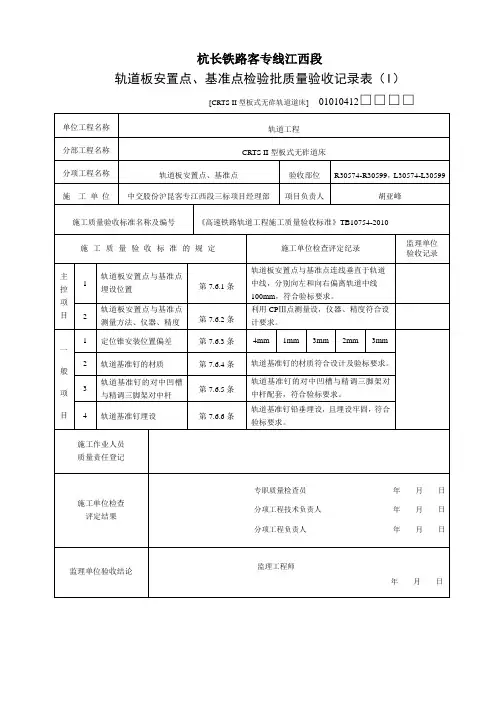

轨道板安置点、基准点检验批质量验收记录表（I）[CRTS II型板式无砟轨道道床]01010412□□□□单位工程名称轨道工程分部工程名称CRTS II型板式无砟道床分项工程名称轨道板安置点、基准点验收部位R30574-R30599，L30574-L30599 施工单位中交股份沪昆客专江西段三标项目经理部项目负责人胡亚峰施工质量验收标准名称及编号《高速铁路轨道工程施工质量验收标准》TB10754-2010施工质量验收标准的规定施工单位检查评定纪录监理单位验收记录主控项目1轨道板安置点与基准点埋设位置第7.6.1条轨道板安置点与基准点连线垂直于轨道中线，分别向左和向右偏离轨道中线100mm，符合验标要求。

2轨道板安置点与基准点测量方法、仪器、精度第7.6.2条利用CPⅢ点测量设，仪器、精度符合设计要求。

一般项目1 定位锥安装位置偏差第7.6.3条4mm1mm3mm2mm3mm2 轨道基准钉的材质第7.6.4条轨道基准钉的材质符合设计及验标要求。

3轨道基准钉的对中凹槽与精调三脚架对中杆第7.6.5条轨道基准钉的对中凹槽与精调三脚架对中杆配套，符合验标要求。

4 轨道基准钉埋设第7.6.6条轨道基准钉铅垂埋设，且埋设牢固，符合验标要求。

施工作业人员质量责任登记施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日轨道板铺设检验批质量验收记录表（II）[CRTS II型板式无砟轨道道床]01010413□□□□单位工程名称轨道工程分部工程名称CRTS II型板式无砟道床分项工程名称轨道板铺设验收部位R30574-R30599，L30574-L30599 施工单位中交股份沪昆客专江西段三标项目经理部项目负责人胡亚峰施工质量验收标准名称及编号《高速铁路轨道工程施工质量验收标准》TB10754-2010施工质量验收标准的规定施工单位检查评定纪录监理单位验收记录主控项目1 轨道板类型、规格、质量第7.7.1条CRTS II型板式无砟轨道，符合设计要求。

宁杭铁路客运专线工程CRTSⅡ型板无砟轨道验收程序和标准上海天佑工程咨询有限公司宁杭客运专线监理项目部编制日期：2010年10月17日无砟轨道验收程序和标准一、无砟轨道开工的必要条件1、桥梁、隧道、路基工程竣工，单位工程验收合格。

2、沉降观测经专家评估符合要求。

3、用于无砟轨道施工的CPⅢ网已建立，成果并通过评审。

4、轨道验收合格，供应应满足施工需要。

5、附属工程（梁上防护墙、遮板、电缆槽、声屏障；隧道内电缆槽、水沟；路基边坡防护、排水设施）施工完毕。

6、水泥乳化沥青砂浆灌注完成试验，并通过评估。

7、桥梁、隧道、路基上四电接口工程完成，可满足四电工程施工需要。

二、无砟轨道底座板（支承层）施工前的准备工作1、施工机械设备及检测仪器的审核。

2、原材料进厂报验检测。

3、见证形式检验（1）、乳化沥青、干料、减水剂、消泡剂、水泥、砂、水原材料；（2）、水泥乳化沥青砂浆。

4、审查水泥乳化沥青砂浆配合比。

5、见证水泥乳化沥青砂浆配比试验和灌注试验（揭板）。

三、底座板（支承层）施工前的梁面、隧道底板、路基面验收1、梁面、隧道底板、路基面验收由监理项目部组织相关监理人员，线下施工单位（桥梁、架梁单位、制梁单位）无砟轨道施工单位进行验收。

2、监理项目部组织验收前，施工单位应进行自验，并填写自验记录表，平整度验收时应通知现场无砟轨道监理参加。

施工单位自验合格后，由局指提前24小时向监理项目部申请报验，监理项目部接到报验后，4小时内通知施工单位验收的时间和范围。

3、梁面隧道底板、路基面验收前（1）、标出线路中线、两侧50cm平整度检测线，3.1m或3.25m 平台边线，为验收创造条件；（2）、提供中线、高程复测结果资料；（3）、提供平整度检测自验记录表；（4）、提供综合接地电阻测试记录表。

4、梁面验收内容及标准（1）、检查桥面中线测量记录，允许偏差10mm；（2）、检查桥面高程测量记录，每孔梁14个点，允许偏差±7mm，梁端1.45m范围不得出现正误差；（3）、平整度（左右线中线两侧50cm划四条线）用4m靠尺量，每次重叠1m，允许偏差3mm/4m，当平整度测量8mm/4m~4mm/4m时，可用1m靠尺量，允许偏差2mm/1m。
