砖的常规项目试验一、检测指标检验项目为：抗压强度二、分类烧结普通砖、烧结多孔砖、烧结空心砖、粉煤灰砖、混凝土普通砖、混凝土多孔砖、蒸压灰砂砖等三、取样方法及数量每批砖块强度等级的抽检数量为10块。
（随机抽取）四、检测项目的周期或频率烧结普通砖出厂检验项目为：尺寸偏差、外观质量和强度等级。
每批出厂产品必须进行出厂检验，外观质量检验在生产厂内进行。
检验批的构成原则和批量大小以3.5万~15万块为一批，不足3.5万块按一批计。
烧结多孔砖、烧结空心砖、混凝土普通砖、混凝土多孔砖每批的数量同烧结普通砖。
粉煤灰砖、蒸压灰砂砖每10万块为一批，不足10万块按一批计。
四、检测方法烧结空心砖的强度试验以大面抗压强度结果表示，其他类型砖的试验均按GB/T2542规定进行。
试样制备以普通制样为基础：1、烧结普通砖：a、将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。
b、在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm 的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面。
2、多孔砖、空心砖试件制作采用坐浆法操作。
即将玻璃板置于试件制备平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆，再将试件在水中浸泡10min~20min，在钢丝网架上滴水3min~5min后，将试样受压面平稳地坐放在水泥浆上，在另一受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。
待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃板上，再进行坐浆，用水平尺校正好玻璃板的水平。
3、非烧结砖同一块试样的两半截砖切断口相反叠放，叠合部分不得小于100mm，即为抗压强度试件。
砖的常规项目试验一、检测指标检验项目为：抗压强度二、分类烧结普通砖、烧结多孔砖、烧结空心砖、粉煤灰砖、混凝土普通砖、混凝土多孔砖、蒸压灰砂砖等三、取样方法及数量每批砖块强度等级的抽检数量为10块。
（随机抽取）四、检测项目的周期或频率烧结普通砖出厂检验项目为：尺寸偏差、外观质量和强度等级。
每批出厂产品必须进行出厂检验，外观质量检验在生产厂内进行。
检验批的构成原则和批量大小以3.5万~15万块为一批，不足3.5万块按一批计。
烧结多孔砖、烧结空心砖、混凝土普通砖、混凝土多孔砖每批的数量同烧结普通砖。
粉煤灰砖、蒸压灰砂砖每10万块为一批，不足10万块按一批计。
四、检测方法烧结空心砖的强度试验以大面抗压强度结果表示，其他类型砖的试验均按GB/T2542规定进行。
试样制备以普通制样为基础：1、烧结普通砖：a、将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。
b、在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面。
2、多孔砖、空心砖试件制作采用坐浆法操作。
即将玻璃板置于试件制备平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆，再将试件在水中浸泡10min~20min，在钢丝网架上滴水3min~5min后，将试样受压面平稳地坐放在水泥浆上，在另一受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。
待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃板上，再进行坐浆，用水平尺校正好玻璃板的水平。
3、非烧结砖同一块试样的两半截砖切断口相反叠放，叠合部分不得小于100mm，即为抗压强度试件。
砌墙砖检验报告范文砌墙砖是建筑施工中常见的一项工作，其质量的好坏直接关系到墙体的稳定性和美观程度。
为了确保砌墙砖的质量，必须进行检验。
以下是一个砌墙砖检验报告的例子。
一、检验目的本次检验旨在对砌墙砖进行质量检验，以确认其符合相关标准要求，确保砌墙砖的质量稳定和安全性。
二、检验对象本次检验的对象是XXX工程的砌墙砖。
三、检验标准四、检验项目和方法1.外观检验：对砌墙砖的表面进行检查，观察是否有明显的开裂、变形、破损等缺陷。
2.尺寸检验：对砌墙砖的尺寸进行测量，包括长度、宽度和厚度等。
3.抗压强度检验：选取一定数量的砌墙砖样品进行抗压强度测试，通过施加一定的压力来测量砖的抗压能力。
4.吸水率检验：选取一定数量的砌墙砖样品进行吸水率测试，浸泡砖样一定时间后，测量其质量差异，进而计算吸水率。
五、检验结果1.外观检验：经过仔细观察，砌墙砖表面没有明显的开裂、变形或破损等缺陷。
2. 尺寸检验：砌墙砖的尺寸符合标准要求，长度为200mm，宽度为100mm，厚度为50mm。
3.抗压强度检验：从砌墙砖样品中随机选取10块进行抗压强度测试，结果如下表所示：编号抗压强度（MPa）1 14.52 13.83 14.34 14.25 14.46 13.97 14.18 14.09 14.610 14.3平均抗压强度为14.2MPa，符合标准要求，要求的最小抗压强度为10MPa。
4.吸水率检验：从砌墙砖样品中随机选取10块进行吸水率测试，结果如下表所示：编号干燥质量（g）浸水后质量（g）吸水率1 300 312 4%2 298 311 4.36%3 301 314 4.32%4 297 309 3.69%5 299 313 4.68%6 300 314 4.67%7 298 311 4.36%8 296 307 3.72%9 295 309 4.24%10 297 310 4.04%平均吸水率为4.14%，符合标准要求，要求的最大吸水率为6%。

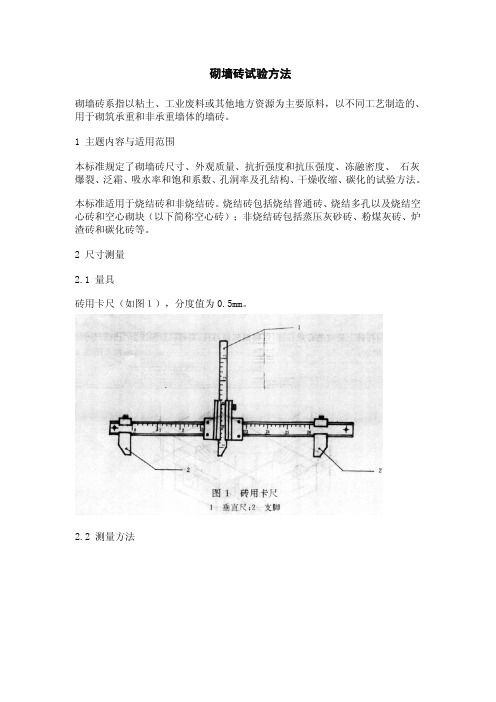

砌墙砖试验方法
砌墙砖系指以粘土、工业废料或其他地方资源为主要原料，以不同工艺制造的、用于砌筑承重和非承重墙体的墙砖。
1 主题内容与适用范围
本标准规定了砌墙砖尺寸、外观质量、抗折强度和抗压强度、冻融密度、 石灰爆裂、泛霜、吸水率和饱和系数、孔洞率及孔结构、干燥收缩、碳化的试验方法。
本标准适用于烧结砖和非烧结砖。
烧结砖包括烧结普通砖、烧结多孔以及烧结空心砖和空心砌块（以下简称空心砖）；非烧结砖包括蒸压灰砂砖、粉煤灰砖、炉渣砖和碳化砖等。
2 尺寸测量
2.1 量具
砖用卡尺（如图１），分度值为0.5mm。
2.2 测量方法。
自贡市建设工程质量检测中心作业文件受控号：版本/修改：第四版/第0次修改标题：砌墙砖和砌块检测作业指导书页码：第1 页共27 页1.0 编制目的为了保证砌墙砖、砌块检测结果的可靠性、准确性和操作的一致性，特制订本作业指导书。
2.0 适用范围适用于砌墙砖和砌块的基本性能检测。
3.0 依据标准3.1 《砌墙砖试验方法》GB/T 2542−20193.2 《烧结普通砖》GB 5101−20193.3 《烧结多孔砖和多孔砌块》GB 13544−20193.4 《烧结空心砖和空心砌块》GB 13545−20193.5 《普通混凝土小型空心砌块》GB 8239−20193.6 《轻集料混凝土小型空心砌块》GB 15229−20193.7 《混凝土小型空心砌块试验方法》GB/T 4111−20193.8 《粉煤灰混凝土小型空心砌块》JC 862−20193.9 《粉煤灰砖》JC239−20193.10 检测设备使用说明书4.0 检测程序4.1 基本性能指标产品类别、规格、等级、标记和原材料等。
4.1.1 产品类别4.1.1.1 烧结普通砖、烧结多孔砖和多孔砌块、烧结空心砖和空心砌块的产品类别按主要原料分为粘土砖和粘土砌块（N）、页岩砖和页岩砌块（Y）、煤矸石砖和煤矸石砌块（M）、粉煤灰砖和粉煤灰砌块（F）、淤泥砖和淤泥砌块（U）、固体废弃物砖和固体废弃物砌块（G）。
4.1.1.2 轻集料混凝土小型空心砌块的产品类别按砌块孔的排数分类为：单排孔、双排孔、三排孔、四排孔等。
4.1.1.3 粉煤灰小型空心砌块的产品类别按砌块孔的排数分类为：单排孔（1）、双排孔（2）和多排孔（D）三类。
4.1.1.4 粉煤灰砖的产品类别按砖的颜色分为本色（N）和彩色（Co）。
4.1.2 规格4.1.2.1 烧结普通砖和粉煤灰砖的规格砖的外形为直角六面体，其公称尺寸为：长240 mm、宽115 mm、高53 mm。
改版修订说明依据《检测实施细则（作业指导书）编写规则》、GB/T 2542−2019、GB 5101−2019、GB 13544−2019、GB 13545−2019等相关标准及检测设备使用说明书编制。
第五章砌墙砖强度试验一、检测依据本方法依据GB/T2542—2003《砌墙砖检验方法》进行检测。
砌墙砖系指以粘土、工业废料或其他地方资源为主要原料，以不同工艺制造的、用于砌筑承重和非承重墙体的墙砖。
本方法适用于烧结砖和非烧结砖。
烧结砖包括烧结普通砖、烧结多孔砖以及烧结空心砖和空心砌块(以下简称空心砖)；非烧结砖包括蒸压灰砂砖、粉煤灰砖、炉渣砖和碳化砖等。
二、仪器设备（一）材料试验机试验机的示值相对误差不大于±1%，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20%～80%之间。
（二）抗折夹具抗折试验的加荷形式为三点加荷，其上压辊和下支辊的曲率半径为15mm，下支辊应有一个为铰接固定。
（三）抗压试件制备平台试件制备平台必须平整水平，可用金属或其他材料制作。
（四）水平尺规格为250～300mm。
（五）钢直尺分度值为lmm。
三、抗压强度试验（一）试样1．试样数量：烧结普通砖、烧结多孔砖和蒸压灰砂砖为5块评定强度等级时试样数为10块，其他砖为10块(空心砖大面和条面抗压各5块)。
2．非烧结砖也可用抗折强度试验后的试样作为抗压强度试样。
（二）试件制备1．烧结普通砖a．将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如图5-1所示。
如果不足100mm，应另取备用试样补足。
图5-1 图5-2b ．在试样制备平台上，将已断开的半截砖放人室温的净水中浸10～20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm 的用32.5级普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm 的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面，如图5-2所示。
2．多孔砖、空心砖a ．多孔砖以单块整砖沿竖孔方向加压，空心砖以单块整砖沿大面和条面方向分别加压。
b ．试件制作采用坐浆法操作。
即将玻璃板置于试件制备平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm 的用32.5或42.5普通硅酸盐水泥制成稠度适宜的水泥净浆，再将在水中浸泡10～20min 的试样平稳地将受压面坐放在水泥浆上，在另一受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。
实验项目三：砌墙砖抗压强度实验一、实验目的：通过实验测定砌块的抗压强度，评定砌块的强度等级。
二、实验仪器：材料实验机、钢板、玻璃平板、水平尺等。
四、实验步骤１、取样，抗压强度实验采用的试件数量为五个砌块。
２、试样制备，处理坐浆面和铺浆面，使之成为互相平行的平面。
将钢板置于稳固的底座上，平整面朝上，用水平尺调至水平。
在钢板上先薄薄地涂上一层机油或铺上一层湿纸，然后铺一层以１份质量的32.5Mpa以上的普通硅酸盐水泥和2份细砂，加入适量的水调成的砂浆，将试件的坐浆面湿润后平稳地压入砂浆层内，使砂浆层尽可能均匀，厚度为3～5mm。
将多余的砂浆沿试件棱边刮掉，静置24h后，再按上述方法处理试件的坐浆面。
为使两面能彼此平行，在处理铺浆面时，应将水平尺置于现已向上的坐浆面上调至水平。
在温度10 以上不通风的室内养护3d后做抗压强度实验，为缩短时间，也可在坐浆面砂浆层处理后，不经静置立即在向上的铺浆面上铺一层砂浆，压上事先涂油的玻璃平板，边压边观察砂浆层，将气泡全部排出，并用水平尺调至水平，直至砂浆层平而均匀，厚度达3～5mm。
3、按尺寸测量方法测定每个试件的长度和宽度，分别求出各个方向的平均值，精确至1 mm。
4、将试件置于实验机承压板上，将试件的轴线与实验机压板的压力中心重合，以10～30N/S的速度加荷，直至试件破坏，记录最大荷载P，若实验机压板不足以覆盖试件受压面时，可在试件的上、下承压面加辅助钢制压板。
辅助钢制压板的背面光洁度应与实验机原压板相同，其厚度至少为原压板边至辅助钢制压板最远角距离的1/3。
五、结果评定1、每个试件的抗压强度f按f=P/Lb计算（Mpa,精确至0.1Mpa）。
其中f——试件的抗压强度（Mpa）；P——破坏荷载（N）;L、B——分别为受压面的长度和宽度(mm)。
2、实验结果以五个试件抗压强度的算术平均值和单块最小值表示，精确至0.1Mpa。
3、实验结果记录入下表（表3-1）表3－1 砌墙砖抗压强度实验记录表实验人计算人核对人实验日期年月日六、结果分析。
GBT2542―2012《砌墙砖试验方法》合理性分析及建议摘要：本文是在GB/T2542-2012《砌墙砖试验方法》实施后，在操作实践中发现配套设备、试验过程和标准的落实中存在一些问题。
通过对这些问题进行分析，提出合理化的建议。
关键词：试模；搅拌机；偏离；建议中图分类号：TU522.1 文献标识码：A 文章编号：1006-4311（2015）13-0112-020 引言GB/T2542-2012《砌墙砖试验方法》于2013年9月1日实施，与GB/T2542-2003的主要区别就是更新了抗压强度试验方法。
新标准实施以来，各个实验室都在按照《实验室资质认定评审准则》的要求进行标准确认。
在确认过程中，反映出一些问题，现结合运行一年来的实际情况浅析如下：1 该标准明确的配套设备部分实用性不强该标准明确的振动台、制样模具、搅拌机应符合GB/T25044的要求。
现行有效的GB/T25044-2010《砌墙砖抗压强度试样制备设备通用要求》对设备规定不明确，造成操作难度大，检测结果再现性差。
1.1 搅拌设备GB/T25044仅对搅拌设备的材质、搅拌锅的深度、转速和噪声进行了规定，对搅拌速度规定太宽，小于75r/min；对搅拌叶的结构、搅拌锅的形状没有涉及。
以至于出现的搅拌设备有平底型搅拌锅底，有圆锥型搅拌锅底，搅拌叶也是五花八门。
在实际操作中，出现因搅拌量大，骨料沉积，浆液不均，浆料凝结后出现灌缝塌落，受压面积无法计算；出现浆料凝结，不能装入模具中和搅拌锅无法清理而设备报废；因搅拌速度或搅拌锅的形状造成骨料沉积，浆料无法使用。
1.2 试样制备试模GB/T25044-2010对试模的长度、宽度和高度作了规定，一次成型性试模型腔尺寸：长120mm±15mm（可调节），宽120mm±10mm（可调节），高115mm ±5mm；二次成型性试模型腔尺寸：长240mm±15mm（可调节），宽120mm±10mm（可调节），高65mm±5mm。
一、尺寸测量1 量具砖用卡尺，分度值为0.5mm。
2 测量方法长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸。
当被测处有缺损或凸出时，可在其旁边测量，但应选择不利的一侧。
3 结果评定结果分别以长度、高度和宽度的最大偏差值表示，不足1mm者按1mm计。
二、外观质量检查1 量具砖用卡尺（如图１），分度值为0.5mm。
钢直尺，分度值为1mm。
2 测量方法缺损1缺棱掉角在砖上造成的破损程度，以破损部分对长、席、高三个棱边的投影尺寸来度量，称为破坏尺寸。
如图３所示。
2缺损造成的破坏面，系指缺损部分对条、顶面（空心砖为条、大面）的投影面积,空心砖内壁残缺及肋缺尺寸，以长度方向的投影尺寸来度量。
裂纹1 裂纹分为长度方向、宽度方向和水平方向三种，以被测方向的投影长度表示，如果裂纹从一个面延伸至其他面上时，则累计其延伸的投影长度。
2 多孔砖的孔洞与裂纹相通时，则将孔洞包括在裂纹内一并测量。
裂纹长度以在三个方向上分别测昨的最长裂纹作为测量结果。
弯曲1 弯曲分别在大面和条面上测量，测量时将砖用卡尺的两支肢沿棱边两端放置，择其弯曲最大处将垂直尺推至砖面。
但不应将因杂质或碰伤造成的凹处计算在内。
2 以弯曲中测的较大者作为测量结果。
3 杂质凸出高度杂质在砖面上造成的凸出高度，以杂质距砖面的最大距离表示。
测量时将砖用卡尺的两支脚置于凸出两边的砖平面上，以垂直尺测量。
结果处理外观测量以毫米为单位，不足1mm者，按1mm计。
三抗折强度和抗压强度试验1 仪器设备材料试验机试验机的示值相对误差不大于±1％，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20￣80％之间。
抗折夹具抗折试验的加荷形式为三点加荷，其上压辊和下支辊的曲率半径为15mm，下支辊应有一个为绞接固定。
抗压制备平台。
试件制备平台必须平整水平，可用金属或其他材料制作。
水平尺规格为250￣300mm。
砌墙砖和砌块1. 概述建筑工程中砌体结构常用的墙体材料砖和砌块及石材统称砌筑块材。
为便于相关人员了解及掌握砖和砌块的有关知识，本人根据现有标准及参考资料整理归纳成本文供参考。
水平所限，错漏难免，望谅。
一切以国家现行标准为准。
1.1砌筑块材种类及相关标准因对墙体功能要求不尽相同及砌筑材料供应状况，工程砌筑所用块材的品种也不完全相同，因对不同品种的块材的技术要求、检验及使用条件有差别。
现将工程常用砌筑块材及执行标准介绍如下，详见表1。
砖：建筑用的小型块材。
外型多为直角六面体，也有各种异型的。
其长度不超过365mm,宽度不超过240mm,高度不超过115mm。
普通砖：尺寸为240mm×115mm×53mm。
也称标准砖。
砌块：建筑用的人造块材，外型多为直角六面体，也有各种异型的。
砌块系列中主规格的长度、宽度或高度有一项或一项以上分别大于365mm(长)、240mm(宽)、115mm(高)。
但高度不大于长度或宽度的六倍，长度不超过高度的三倍。
1.3 空心砖与多孔砖空心砖空隙率大于或等于40%，孔的尺寸大而数量少的砖，常用于非承重部位。
多孔砖空隙率大于或等于25%，孔的尺寸小而数量多的砖。
常用于承重部位。
1.4 砖和砌块用材料烧结砖及砌块：粘土、页岩、煤矸石、粉煤灰等；混凝土砖和砌块：用水泥作胶结料，、砂、普通石（或轻集料）作集料，经搅拌、振动（或压制）成型、养护等工艺过程制成普通混凝土砖或普通混凝土砌块，简称混凝土砖或混凝土砌块。
根据所用粗集料：又分为普通混凝土砖、普通混凝土空心砌块、轻集料混凝土空心砌块等。
蒸压加气混凝土：以硅质材料和钙质材料为主要原料，掺加发气剂，经加水搅拌，由化学反应形成空隙，浇注成型、蒸汽养护等工艺过程制成的多孔硅酸盐砌块。
主要原料：水泥、生石灰、粉煤灰、硅质砂、铝粉、石膏、外加剂等；蒸压灰砂砖：以砂和石灰为主要原料。
允许掺入颜料和外加剂，经坯料制备、压制成型、高压蒸汽养护而成的普通灰砂砖。
GBT2542―2012《砌墙砖试验方法》合理性分析及建议摘要：本文是在GB/T2542-2012《砌墙砖试验方法》实施后，在操作实践中发现配套设备、试验过程和标准的落实中存在一些问题。
通过对这些问题进行分析，提出合理化的建议。
关键词：试模；搅拌机；偏离；建议中图分类号：TU522.1 文献标识码：A 文章编号：1006-4311（2015）13-0112-020 引言GB/T2542-2012《砌墙砖试验方法》于2013年9月1日实施，与GB/T2542-2003的主要区别就是更新了抗压强度试验方法。
新标准实施以来，各个实验室都在按照《实验室资质认定评审准则》的要求进行标准确认。
在确认过程中，反映出一些问题，现结合运行一年来的实际情况浅析如下：1 该标准明确的配套设备部分实用性不强该标准明确的振动台、制样模具、搅拌机应符合GB/T25044的要求。
现行有效的GB/T25044-2010《砌墙砖抗压强度试样制备设备通用要求》对设备规定不明确，造成操作难度大，检测结果再现性差。
1.1 搅拌设备GB/T25044仅对搅拌设备的材质、搅拌锅的深度、转速和噪声进行了规定，对搅拌速度规定太宽，小于75r/min；对搅拌叶的结构、搅拌锅的形状没有涉及。
以至于出现的搅拌设备有平底型搅拌锅底，有圆锥型搅拌锅底，搅拌叶也是五花八门。
在实际操作中，出现因搅拌量大，骨料沉积，浆液不均，浆料凝结后出现灌缝塌落，受压面积无法计算；出现浆料凝结，不能装入模具中和搅拌锅无法清理而设备报废；因搅拌速度或搅拌锅的形状造成骨料沉积，浆料无法使用。
1.2 试样制备试模GB/T25044-2010对试模的长度、宽度和高度作了规定，一次成型性试模型腔尺寸：长120mm±15mm（可调节），宽120mm±10mm（可调节），高115mm ±5mm；二次成型性试模型腔尺寸：长240mm±15mm（可调节），宽120mm±10mm（可调节），高65mm±5mm。
砌墙砖检验方法1 目的：为砌墙砖（烧结砖和非烧结砖）的抗折强度、抗压强度、冻融等常用的检验项目特编制本作业指导书，其他项目未予列入。
2 引用标准2.1 GB/T2542——2012砌墙砖试验方法（以下简称标准）2.2 GB/T5101——2003烧结普通砖2.3 GB 13544——2011烧结空心砖和空心砌块2.4 GB 11945——1999蒸压灰砂砖2.5 JC239——2001 粉煤灰砖3尺寸测量3.1量具砖用卡尺，分度值为0.5mm。
3.2测量方法长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸，如图3所示。
当被测处有缺陷或凸起时，可在其旁边测量，但应选择不利的一侧。
精确至0.5mm。
3.3 结果表示每一方向尺寸以两个测量值得算数平均值表示。
4 外观质量检查4.1量具4.1.1 砖用卡尺（如图1）：分度值为：0.5mm。
4.1.2钢直尺：分度值不应大于1mm。
4.2 测量方法4.2.1缺损4.2.1.1缺棱掉角在砖上造成的破损程度，以破损部分对长、宽、高三个棱边的投影尺寸来度量，称为破坏尺寸。
如图3所示。
4.2.1.2缺损造成的破坏面，是指缺损部分对条、顶面（空心砖为条、大面）的投影面积，如图4所示。
空心砖内壁残缺及肋残缺尺寸，以长度方向的投影尺寸来度量。
4.2.2裂纹4.2.2.1裂纹分为长度方向、宽度方向和水平方向三种，以被测方向的投影长度表示。
如果裂纹从一个面延伸至其他面上时，则累计其延伸的投影长度，如图5所示。
4.2.2.2多孔砖的空洞与裂纹相通时，则将孔洞包括在裂纹内一并测量。
如图6所示。
4.2.2.3裂纹长度以在三个方向上分别测得的最长裂纹作为测量结果。
4.2.3弯曲4.2.3.1弯曲分别在大面和条面上测量，测量时将砖用卡尺的两支脚沿棱边两端放置，择其弯曲最大处将垂直尺推到砖面，如图7所示。
