简析变电站二次回路变电站电气设备一般分为一次设备和二次设备。
一次设备包括发电机、变压器、断路器、隔离开关、母线、输配电线路、电抗器、避雷针、高压熔断器、电流互感器、电压互感器等。
在电力生产中为确保一次系统安全稳定、经济运行和操作管理的需要，需配置辅助电气设备，如各类测控装置、继电保护装置、安全自动装置、故障录波装置等统称为二次设备。
所谓的二次回路即是把这些设备按一定功能要求连接起来所形成的电气回路，以实现对一次系统设备运行工况的监视、测量、控制、保护、调节等。
通常二次回路按二次设备的用途可划分为用于实现不同功能的子回路，一般包括1、继电保护回路及安全自动装置回路。
用于自动、快速、有选择地切除故障设备，并尽快恢复系统的正常运行，保证电力系统的稳定。
2、测量回路。
用于对输电线路和电气设备运行中的电气参数量进行测量。
通常包括电流、电压、频率、功率、电能等测量。
3、调节系统。
用于实时调节某些主设备的工作参数，以保证主设备和电力系统的安全、经济、稳定运行。
4、断路器控制回路。
用于对变电站断路器分、合操作的手动控制和自动控制。
5、隔离开关操作及闭锁回路。
用于隔离开关操作的手动控制和自动控制。
实现隔离开关和断路器之间防止带负荷拉合隔离开关的闭锁、隔离开关与接地开关之间防止带地线合闸的闭锁等。
6、信号回路。
用于指示一次设备的运行状态，为运行人员提供操作、调节和处理故障的可靠依据。
7、同期回路。
在需要经常解列、并列的变电站，用于电力系统的并列。
8、直流电源回路。
用于对上述二次系统以及事故照明装置进行供电。
上述回路为了实现各自的功能，一般都需要接入提供一次设备运行状态的状态量和保证二次设备工作的控制电源或操作电源等。
因此按供电电源的性质，二次回路可简单划分为交流回路和直流回路两大部分。
交流回路是由电流互感器和电压互感器供电的全部回路，其作用是为二次设备采集相关一次设备的运行参数量(电流、电压等交流信号)，以实现对一次系统设备的监视、测量、控制、保护、调节等功能。
二次回路介绍及结构分析来源：木森电气发布时间：2014/1/17浏览：623次二次回路是电力系统中经常用到的一个概念，是最常见的电力系统结构。
从二次回路结构发明到现在，二次回路一直是电力系统中使用最为广泛的电力系统结构模式。
在此，我们对二次回路结构的概念进行介绍，同时对二次回路的结构进行深入分析，以便于大家深入理解二次回路。
一、二次回路的概念二次回路是指由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。
是在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
二次回路由以下六个部分组成，即控制回路、信号回路、测量回路、调节回路、继电保护及操作型自动装置回路和操作电源系统。
二、二次回路的结构1、控制回路它由控制开关和控制对象（断路器、隔离开关）的传送机构及执行（或操作）机构组成，其作用是对一次开关设备进行“跳”、“合”闸操作。
控制回路按自动化程度可分为手动控制和自动控制两种。
控制回路按控制距离可分为就地控制和距离控制两种控制回路按操作电源性质可分为直流操作和交流操作两种。
控制回路按操作电源电压和电流的大小可分为强控制和弱电控制两种。
2、信号回路它由信号发送机构、传送机构和信号器具构成，其作用是反映一、二次设备的工作状态。
信号回路按信号性质可分为事故信号、预告信号、指挥信号、位置信号、继电保护及操作型自动装置回路等。
信号回路按信号显示方式可分为灯光信号和音响信号两种。
信号回路按信号的复归方式可分为手动复归和自动复归两种。
3、测量回路它由各种测量仪表及相关回路组成，其作用是指示或记录一次设备的运行参数，以便运行人员掌握一次设备运行情况。
它是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。
图文并茂变电站重点二次回路变电站重点二次回路变电站二次回路是电力系统中的重要组成部分，主要用于变电站的保护、控制与自动化系统，是保障电力系统正常运行和安全稳定的关键设施。
本文将介绍变电站二次回路的基本概念、组成和应用。
一、基本概念变电站二次回路是指从变压器二次侧开始，与一次回路隔离的、专门用于保护、控制与自动化的电路。
根据其用途和功能的不同，二次回路可以分为保护回路、控制回路、自动化回路等。
在二次回路中，电流和电压通常较小，在保护回路中一般不超过5A，而在控制和自动化回路中一般不超过0.5A。
二、组成结构变电站二次回路由综合电缆、电流互感器、电压互感器、保护继电器、控制器等组成。
其中，电缆是二次回路的主要传输介质，负责将变电站中的电信号从不同的设备传递到终端。
电流互感器和电压互感器用于将高压线路的电流和电压降低至可测量的二次侧电流和电压，通过保护继电器实现对电力系统的监控和控制。
控制器则负责实现对变电站设备的控制和监测，对异常信号进行处理，判断电力系统的状态，防止电力系统事故的发生。
三、应用在变电站中，二次回路扮演着重要的角色。
它们在保护、控制和自动化方面发挥着关键的作用，保障着电力系统的正常运行和安全稳定。
1、保护回路保护回路在变电站中占据着非常重要的位置。
它主要负责电力系统的保护，当电力系统发生故障时，保护回路能够迅速实现对故障元件进行保护，并防止故障进一步扩大。
常见的保护回路包括过电流保护、零序保护、地闸保护、差动保护等。
2、控制回路控制回路主要用来实现对电力系统设备的控制。
它通过监测电力系统的状态和参数，对设备进行控制和调节，保证电力系统的运行安全和稳定。
常见的控制回路包括电压控制、频率控制、功率因数控制等。
3、自动化回路自动化回路主要用来实现对电力系统的自动化控制。
它通过对电力系统的各种状态和参数的监测，实现对电力系统设备的自动控制和自动调节，提高电力系统的运行效率和安全性。
常见的自动化回路包括自动切换、远动控制、事故自动闭合等。

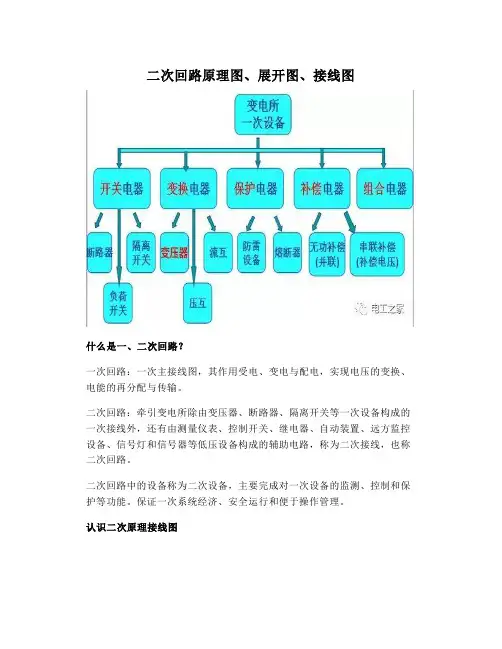

二次回路原理图、展开图、接线图什么是一、二次回路？一次回路：一次主接线图，其作用受电、变电与配电，实现电压的变换、电能的再分配与传输。
二次回路：牵引变电所除由变压器、断路器、隔离开关等一次设备构成的一次接线外，还有由测量仪表、控制开关、继电器、自动装置、远方监控设备、信号灯和信号器等低压设备构成的辅助电路，称为二次接线，也称二次回路。
二次回路中的设备称为二次设备，主要完成对一次设备的监测、控制和保护等功能。
保证一次系统经济、安全运行和便于操作管理。
认识二次原理接线图二次电路原理接线图的特点是：电气装置的一次设备（断路器及隔离开关等）和二次设备（各种继电器等）在同一个图上，整个系统的概念清晰明了，有利于初学者理解整个系统的原理和基本工作过程。
但其缺点也较突出：不能表示电路的详细路径；不能表示设备的内部接线；当装置复杂时，原理接线图甚至不能清楚地表示装置的整个原理。
阅读原理图方法：1、认识图中各元件，了解其作用。
如QF-断路器；TA-流互；KA-电流继电器；KT-时间继电器等。
2、学会分析动作过程当发生故障时→流互二次电流增大→其值达到KA动作值，其常开接点闭合→接通时间继电器KT线圈→经延时，KT接点闭合→接通信号继电器KS发出信号→接通中间继电器KM→KM接点闭合→启动断路器跳闸线圈→断路器跳闸→切除故障将上述原理图转换为二次展开图二次电路展开图的基本出发点是按回路展开，如：交流电流回路、交流电压回路和直流回路等。
同一个元件的各部分可能出现在不同的回路。
二次电路展开图可以清晰地表示各电器元件的内部连接，是发电厂和变配电所设计、调试和维护的必备图纸，也是发电厂和变配电所使用最广泛的图纸。
二次展开图的特点：1.交流回路和直流回路分开表示，电路清晰明了，不易混淆。
2.为了阅图的方便和清晰，整个图中同一元件的线圈和接点，用相同的符号表示；接点除了符号外，另标注下标区分同一继电器的多个接点。
3.回路的排列按动作的顺序由左到右、从上到下排列，并在每一个回路的右边列表说明各回路的用途，为阅图者提供了很大的方便。
