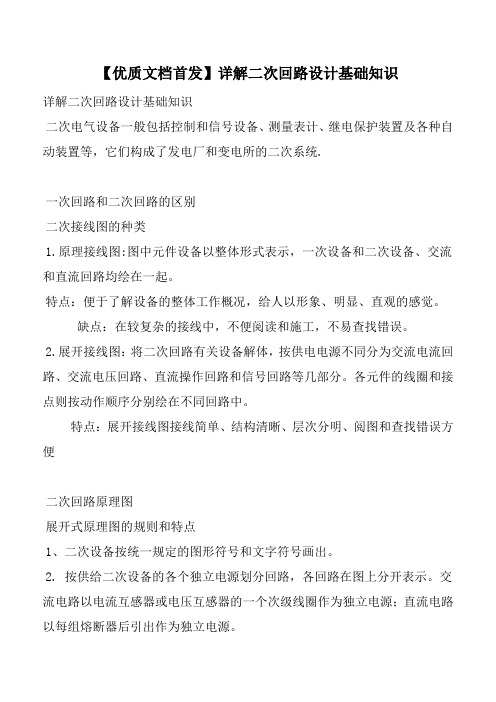

【优质文档首发】详解二次回路设计基础知识详解二次回路设计基础知识二次电气设备一般包括控制和信号设备、测量表计、继电保护装置及各种自动装置等，它们构成了发电厂和变电所的二次系统.一次回路和二次回路的区别二次接线图的种类1.原理接线图:图中元件设备以整体形式表示，一次设备和二次设备、交流和直流回路均绘在一起。

特点：便于了解设备的整体工作概况，给人以形象、明显、直观的感觉。

缺点：在较复杂的接线中，不便阅读和施工，不易查找错误。

2.展开接线图：将二次回路有关设备解体，按供电电源不同分为交流电流回路、交流电压回路、直流操作回路和信号回路等几部分。

各元件的线圈和接点则按动作顺序分别绘在不同回路中。

特点：展开接线图接线简单、结构清晰、层次分明、阅图和查找错误方便二次回路原理图展开式原理图的规则和特点1、二次设备按统一规定的图形符号和文字符号画出。

2. 按供给二次设备的各个独立电源划分回路，各回路在图上分开表示。

交流电路以电流互感器或电压互感器的一个次级线圈作为独立电源；直流电路以每组熔断器后引出作为独立电源。

3、展开式原理图的规则和特点(1) 交流回路：分为交流电流回路（保护、测量、自动装置等）和交流电压回路（保护、测量、自动装置、同期等）；(2) 直流电路：分为操作回路（断路器、隔离开关、灭磁开关、机组及其辅助设备、闸门等）、信号回路（位置、事故、预告、指挥信号等）和保护回路（发电机、变压器、线路、母线、电动机保护等）。

4. 继电器和接触器的线圈和接点、仪表的电流和电压线圈、控制开关的各对接点、断路器和隔离开关的各个辅助接点，都分开画在所属的回路中，但同一设备的文字符号必须相同。

5. 二次设备的连接次序从左到右，动作顺序从上到下，接线图的右侧有相应的文字说明。

6. 开关电器的触点采用开关断开时的状态，继电器的接点采用线圈不通电时的状态（即不带电表示法）。

7、二次设备之间的连接按等电位原则和规定的数字进行标号。

二次回路的基本知识一、二次回路图的分类二次回路图中，相应的二次设备都用国家规定的统一图形符号和文字符号来表示，把这些图形符号相互连接，从而形成控制回路、继电保护回路、测量回路、信号回路、自动装置回路，以及交流电压和交流电流回路图。

二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。

（一）原理图二次回路的原理图是体现二次回路工作原理的图纸，且是绘制展开图和安装图的基础。

所有的一次设备和二次设备，都以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，是综合在一起的。

这种接线图的优点是能够使看图者对整个二次回路的构成以及动作过程有一个整体概念。

原理图存在的一些缺点是：（1）只能表示出继电保护装置的主要元件，而对细节之处则无法表示。

（2）不能反应继电器之间连接线的实际位置，不便于维护和调试。

（3）不能反应出各元件内部的接线情况，如端子编号。

（4）标注的直流“正”、“负”极比较分散。

（5）很难表现复杂的继电保护装置。

原理图主要用于体现继电保护和自动装置的一般工作原理和装置设备的构成，无法说明各元件之间的具体连接情况，更没有标明具体的接线端子和回路编号，因此原理图不能用于现场施工，在现场工作中广泛采用展开图。

（二）展开图展开图是根据原理接线图绘制的。

展开图是将二次设备按其线圈和触点的接线回路展开分别画出的，组成多个独立回路，是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。

展开图的特点如下：（1）按不同的电源回路划分成多个独立回路。

主要有交流电流回路和交流电压回路、直流回路。

直流回路按其作用可分为控制回路、合闸回路、测量回路、保护回路和信号回路等。

在这些回路中，各继电器的动作顺序是自上而下、自左而右排列的。

（2）展开图的画图特点是基于能方便的看出动作顺序及清晰地了解同类回路的连接次序。

它是将继电器的组成部分分拆展开表示。

二次回路基本知识一、二次回路的有关概念1、一次设备一次设备是指直接参与电能的发、输、配的电气设备，如发电机、变压器、电力电缆、输电线路、断路器、隔离开关、电流互感器、电压互感器、避雷器等。

2、一次接线由一次设备连接在一起构成的电路称为一次接线，又叫主接线。

3、二次设备二次设备是指对一次设备的工况进行监测、控制、调节和保护，为运行人员提供运行工况或生产指挥信号所需要的设备，如测量仪表、继电保护、控制及信号设备、自动装置等。

4、二次回路由二次设备按一定要求连接在一起，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线。

5、二次回路图描述二次回路的图纸称为二次回路图或二次接线图，按其不同的绘制方法可分为原理图、展开图、安装接线图三大类。

二、二次回路的分类1、按交、直流来分可分为交流电压回路、交流电流回路和直流逻辑回路。

2、按电路功能来分可分为控制回路、继电保护和自动装置回路、测量回路、信号回路和操作电源系统等。

1）控制回路由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。

其作用是对一次设备进行合、分闸操作。

2）继电保护和自动装置回路是由测量回路、比较部分、逻辑部分和执行部分等组成。

其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令，有选择性地切除故障，并发出相应的信号。

当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。

3）测量回路由各种测量仪表及其相关回路组成。

其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流及主设备运行工况的主要依据。

4）信号回路由信号发送机构和信号继电器等构成。

其作用是反映一、二次设备的工作状态。

5）操作电源系统由电源设备和供电网络组成，它包括直流电源系统和交流电源系统。

其作用主要是给控制、保护、信号等设备提供工作电源与操作电源。

二次回路的基本知识二次回路是电力系统中必不可少的一部分，它起到了很重要的作用。

本文将介绍二次回路的基本知识，包括其定义、组成、类型、应用等内容。

一、二次回路的定义二次回路是指由二次绕组组成的回路。

它是变压器保护和测量的重要部分，用来将变压器的量信息传递到保护、自动化或计量仪表中。

二次回路的主要作用是：将在主回路中的电流、电压等量信息转换成二次回路中的与之成比例的电信号，然后将其传输到保护装置、自动化或计量仪表中，以实现保护、控制、监测和计量等功能。

二次回路一般由二次绕组、导线、连接件、二次互感器、板式继电器、数字化测量装置等组成。

二、二次回路的组成1.二次绕组二次绕组是二次回路的核心部分，根据不同的应用需要，二次绕组可以制成不同类型的形式，如环形（八字形）、长形（纵横形）、独立式、多圈式、电源式等。

2.导线和连接件导线和连接件负责将二次绕组与互连器、板式继电器、数字化测量装置等连接起来，传输电信号和电能。

3.二次互感器二次互感器是用来将电流或电压信号进行再次转换的元件，一般由铁心和绕组组成，常用的有电流互感器和电压互感器两种。

4.板式继电器板式继电器是保护装置的重要组成部分，它负责对传来的信号进行判断和处理，从而实现保护和控制的功能，如过电流继电器、微机继电器等。

5.数字化测量装置数字化测量装置是对电能进行准确测量的元件，能够将经过二次回路传输过来的信号进行数字化处理，计算出所需要的电能参数，如电压、电流、功率因数等。

三、二次回路的类型二次回路根据其应用不同可分为以下几种类型。

1.保护回路保护回路是指用于传送变压器保护信息的二次回路，它的主要作用是：将主回路中供电设备出现故障时所产生的电流、电压信号转换成二次回路中的电信号，然后将其传输到保护装置中，以实现对设备进行及时的保护。

2.测量回路测量回路是指用于测量变压器中电能参数的二次回路，它主要用于对变压器中的电能进行计量和监测，并提供给电力部门进行收费。

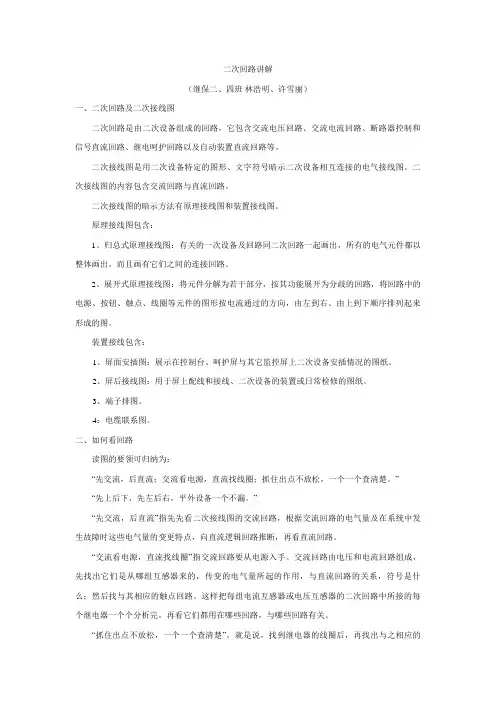

二次回路讲解（继保二、四班林浩明、许雪丽）一、二次回路及二次接线图二次回路是由二次设备组成的回路，它包含交流电压回路、交流电流回路、断路器控制和信号直流回路、继电呵护回路以及自动装置直流回路等。

二次接线图是用二次设备特定的图形、文字符号暗示二次设备相互连接的电气接线图。

二次接线图的内容包含交流回路与直流回路。

二次接线图的暗示方法有原理接线图和装置接线图。

原理接线图包含：1、归总式原理接线图：有关的一次设备及回路同二次回路一起画出，所有的电气元件都以整体画出，而且画有它们之间的连接回路。

2、展开式原理接线图：将元件分解为若干部分，按其功能展开为分歧的回路，将回路中的电源、按钮、触点、线圈等元件的图形按电流通过的方向，由左到右、由上到下顺序排列起来形成的图。

装置接线包含：1、屏面安插图：展示在控制台、呵护屏与其它监控屏上二次设备安插情况的图纸。

2、屏后接线图：用于屏上配线和接线、二次设备的装置或日常检修的图纸。

3、端子排图。

4：电缆联系图。

二、如何看回路读图的要领可归纳为：“先交流，后直流；交流看电源，直流找线圈；抓住出点不放松，一个一个查清楚。

”“先上后下，先左后右，平外设备一个不漏。

”“先交流，后直流”指先先看二次接线图的交流回路，根据交流回路的电气量及在系统中发生故障时这些电气量的变更特点，向直流逻辑回路推断，再看直流回路。

“交流看电源，直流找线圈”指交流回路要从电源入手。

交流回路由电压和电流回路组成，先找出它们是从哪组互感器来的，传变的电气量所起的作用，与直流回路的关系，符号是什么；然后找与其相应的触点回路。

这样把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个分析完，再看它们都用在哪些回路，与哪些回路有关。

“抓住出点不放松，一个一个查清楚”，就是说，找到继电器的线圈后，再找出与之相应的触电。

根据触点的闭合或开断引起回路变更的情况，再进一步分析，直至查清整个逻辑回路的动作过程。

“先上后下，先左后右，平外设备一个不漏”是针对端子排图和屏后装置图而言。
