《工程制图》模拟试题

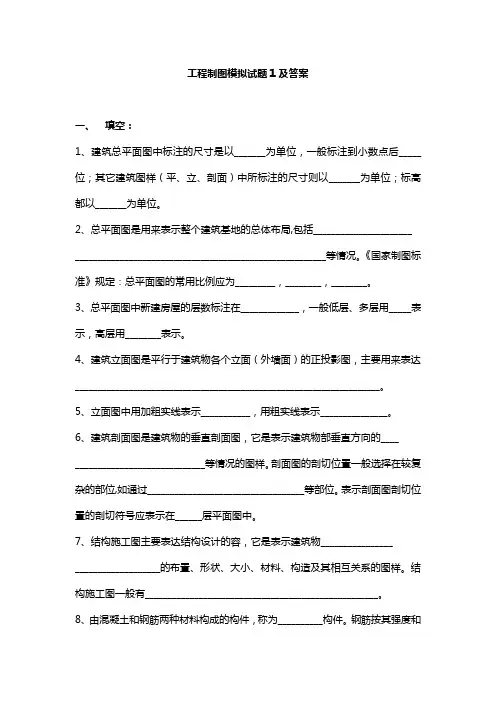

工程制图模拟试题1及答案一、填空：1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。

《国家制图标准》规定：总平面图的常用比例应为_________，________，________。

3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。

5、立面图中用加粗实线表示___________，用粗实线表示_______________。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

7、结构施工图主要表达结构设计的容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有____________________________________________________。

8、由混凝土和钢筋两种材料构成的构件，称为__________构件。

模拟试卷1一、单项选择（每题1分，共40分）1、AUTOCAD的坐标体系，包括世界坐标和（）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。

A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。

A、MOVEB、ROTAEC、COPYD、MOCORO4、用LINE命令画出一个矩形，该矩形中有（）图元实体。

A、1个B、4个C、不一定D、5个5、剪切物体需用（）命令。

A、TrimB、ExtendC、StretchD、Chamfer6、当使用LINE命令封闭多边形时，最快的方法是（）。

A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车7、AUTOCAD中的图层数最多可设置为（）。

A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S，E，A）指的是哪种画圆弧方式（）。

A、起点、圆心、终点B、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID命令后，希望所画的图元内部填充，必须设置（）。

A、FILL为ONB、FILL为OFFC、LTSCALED、COLOR10、OFFSET命令前，必须先设置（）。

A、比例B、圆C、距离D、角度11、用缩放命令“scale”缩放对象是：（）。

A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“stretch”拉伸对象时，不能：（）。

A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（）。

A、增量B、封闭C、百分数D、动态14、在AUTOCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了（）。

A、灰度颜色B、索引颜色C、真彩色D、配色系统15、在AutoCAD中给一个对象指定颜色的方法很多，除了（）。

模拟试卷1一、单项选择（每题1分，共40分）1、AUTOCAD的坐标体系，包括世界坐标和（）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。

A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。

A、MOVEB、ROTAEC、COPYD、MOCORO4、用LINE命令画出一个矩形，该矩形中有（）图元实体。

A、1个B、4个C、不一定D、5个5、剪切物体需用（）命令。

A、TrimB、ExtendC、StretchD、Chamfer6、当使用LINE命令封闭多边形时，最快的方法是（）。

A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车7、AUTOCAD中的图层数最多可设置为（）。

A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S，E，A）指的是哪种画圆弧方式（）。

A、起点、圆心、终点B、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID命令后，希望所画的图元内部填充，必须设置（）。

A、FILL为ONB、FILL为OFFC、LTSCALED、COLOR10、OFFSET命令前，必须先设置（）。

A、比例B、圆C、距离D、角度11、用缩放命令“scale”缩放对象是：（）。

A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“stretch”拉伸对象时，不能：（）。

A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（）。

A、增量B、封闭C、百分数D、动态14、在AUTOCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了（）。

A、灰度颜色B、索引颜色C、真彩色D、配色系统15、在AutoCAD中给一个对象指定颜色的方法很多，除了（）。

工程制图考试试题一、选择题（每题2分，共20分）1. 在工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 视图数量B. 观察者的位置B. 对象的放置方向D. 以上都不是2. 下列哪个符号通常用来表示中心线？A. 粗实线B. 细点划线C. 细虚线D. 粗虚线3. 在工程制图中，比例尺的作用是什么？A. 表示实际尺寸B. 表示图示尺寸与实际尺寸的比值C. 表示图示尺寸与图幅的关系D. 表示图幅与实际尺寸的比值4. 以下哪种线型表示可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在装配图中，不需要标注的尺寸是：A. 总长度B. 总宽度C. 总高度D. 各部件之间的相对位置6. 下列哪个视图不能单独表达零件的全部形状？A. 主视图B. 左视图C. 俯视图D. 右视图7. 在工程制图中，尺寸线之间的距离一般为多少？A. 2mmB. 3mmC. 5mmD. 7mm8. 螺纹的标注中，M20×1.5表示的含义是什么？A. 外径为20mm，螺距为1.5mm的螺纹B. 内径为20mm，螺距为1.5mm的螺纹C. 外径为20mm，每圈螺纹的导程为1.5mmD. 内径为20mm，每圈螺纹的导程为1.5mm9. 下列哪个不是尺寸标注的基本要求？A. 正确B. 完整C. 清晰D. 随意10. 在工程制图中，剖面图的作用是什么？A. 表示内部结构B. 表示外部形状C. 表示尺寸大小D. 表示材料种类二、填空题（每空2分，共20分）11. 在工程制图中，________是用来表示物体被剖切部分的填充图案。

12. 尺寸线一般使用________线，并且不________物体的轮廓线和中心线。

13. 当物体的某一部分与较大的平面平行时，可以省略________视图。

14. 在装配图中，部件之间的相对位置、________和________需要标注清楚。

15. 螺纹的标注中，M20表示外径为________mm的螺纹。

工程制图测试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 投影位置不同D. 投影角度不同答案：A2. 以下哪个不是工程制图中常用的视图？A. 前视图B. 左视图C. 俯视图D. 透视图答案：D3. 在工程制图中，尺寸标注应遵循哪些基本原则？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不规范D. 复杂、准确、不规范答案：A4. 工程制图中，线型的种类有哪些？A. 实线、虚线、点划线B. 直线、曲线、折线C. 粗线、细线、点线D. 直线、虚线、点线答案：A5. 工程制图中，剖面图的作用是什么？A. 展示物体的内部结构B. 展示物体的外部轮廓C. 展示物体的尺寸大小D. 展示物体的材质特性答案：A6. 在工程制图中，比例尺的作用是什么？A. 确定图形的尺寸B. 确定图形的精度C. 确定图形的美观度D. 确定图形的复杂度答案：A7. 工程制图中，尺寸线通常使用什么线型？A. 实线B. 虚线C. 点划线D. 折线答案：B8. 工程制图中，螺纹的表示方法是什么？A. 用实线表示B. 用虚线表示B. 用点划线表示D. 用曲线表示答案：C9. 工程制图中，焊接符号通常表示什么？A. 焊接类型B. 焊接位置C. 焊接长度D. 焊接角度答案：A10. 工程制图中，轴测图与透视图的主要区别是什么？A. 轴测图是二维的，透视图是三维的B. 轴测图是三维的，透视图是二维的C. 轴测图和透视图都是二维的D. 轴测图和透视图都是三维的答案：B二、填空题（每空1分，共10分）1. 在工程制图中，______是最基本的视图之一，用于展示物体的正面形状。

答案：前视图2. 工程制图中，______是用于展示物体内部结构的视图。

答案：剖面图3. 工程制图中，______是用于展示物体侧面形状的视图。

答案：左视图4. 在工程制图中，______是用于展示物体顶部形状的视图。

模拟试卷6（上机）考试时间90分钟，总分100分一、选择题（每小题2分，共40分。

）1.取消命令执行的键是：A、按ESC键√B、按鼠标右键C、按ENTER键D、按FI键2.重新执行上一个命令的最快方法是：A、按空格键√B、按ESC键C、按F1键D、按ENTER键√3.当前图层（）被关闭，（）被冻结：A、不能，可以B、不能，不能C、可以，可以D、可以，不能√4.移动（Move）和平移（Pan）命令是：A、都是移动命令，效果一样B、移动（Move）速度快，平移（Pan）速度慢C、移动（Move）的对象是视图，平移（Pan）的对象是物体D、移动（Move）的对象是物体，平移（Pan）的对象是视图√5.对于图形界限非常大的复杂图形，（）工具能快速简便地定位图形中的任一部分以便观察。

A、移动B、缩小C、放大D、鸟瞰视图√6.要快速显示整个图限范围内的所有图形，可使用（）命令。

A、“视图”|“缩放”|“窗口”B、“视图”|“缩放”|“动态”C、“视图”|“缩放”|“范围”D、“视图”|“缩放”|“全部”√7.以下哪个命令不可绘制圆形的线条：A、ELLIPSEB、POL YGON √C、ARCD、CIRCLE8.下面哪个命令可以绘制连续的直线段，且每一部分都是单独的线对象：A、POL YGONB、RECTANGLEC、POL YLINED、LINE√9.使用哪个命令可以绘制出所选对象的对称图形A、COPYB、LENGTHENC、STRETCHD、MIRROR √10.（）对象运用【偏移】命令时可以将原对象进行偏移。

A、点B、图块C、文本对象D、圆弧√11.（）命令用于绘制指定内外直径的圆环或填充圆。

A、圆环√B、椭圆C、圆D、圆弧12.（）是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息，用户可以对其进行各种布尔运算。

A、块B、多段线C、面域√D、图案填充13.下列对象执行[偏移]命令后，大小和形状保持不变的是（）。

(模拟试题)工程制图模拟试题模拟试题一答卷须知：1、用铅笔答题，用绘图仪器与工具作图。

2、规定作图准确，线型清楚，字体工整。

3、一题有多解时，只规定作出一解。

一、单选题(5分)１、在ＣＡＸＡ电子图板中，将一条直线画成虚线，需（）Ａ. 将虚线层切换为当前层后用直线命令画出直线Ｂ. 用直线命令画出一段后用拷贝命令画出其余线段Ｃ. 用直线命令画出一段后用阵列命令画出其余线段Ｄ. 用户自己定义好线型后才干画出２、在ＣＡＸＡ电子图板中，画两个圆的公切线的方法是（）Ａ. 采用直线命令中“切线／法线”选项画出Ｂ. 采用直线命令中“角度线”选项画出Ｃ. 采用直线命令中“两点线”选项，起始点、终点捕获切点画出Ｄ. 采用直线命令中“平行线”选项画出３、在ＣＡＸＡ电子图板中，绘制三视图所用的导航线用（）键实现打开／关闭切换。

Ａ. Ｆ６Ｂ. Ｆ７Ｃ.Ｆ１Ｄ.Ｆ２４、在ＣＡＸＡ电子图板尺寸标注的“基本标注”类型中，不能标注（）Ａ. 角度Ｂ. 线段长度Ｃ. 圆弧的直径Ｄ. 锥度５、有关ＣＡＸＡ电子图板的编辑命令的叙述，下面哪一句是错误的（）Ａ. 裁剪命令分为“快速裁剪”和“拾取边界裁剪”两种方式Ｂ. 过渡命令中拾取元素时位置不同其结果也许不同Ｃ. 采用平移命令可以拷贝实体Ｄ. 删除命令删除的实体是不能恢复的二、填空题(7分)１. 常驻菜单的“Ｒ”按钮的作用是____________。

２. 执行剖面线命令时其边界必须是封闭的，对或错？______３. 画圆的立即菜单中第一项涉及_________、两点、_________、两点_半径等四种画图方式。

４. 把两平行线之间的距离标注为“φ10”需将立即菜单中的“长度”选项切换为__________。

５. 机械制图国家标准中，基本图幅共有_______种，其中一张Ａ０图纸可裁成_______张Ａ３图纸。

三、已知主、左视图，补画俯视图。

(12分)四、已知主、俯视图，补画左视图。

（12分）五、根据已知的主、俯视图, 画出左视图。

华东理工大学网络教育学院（全部答在答题纸上，请写清题号，反面可用。

试卷与答题纸分开交）工程制图（本）_201906_模拟卷1_答案试卷满分100分。

考试时间90分钟。

一、单选题（共5题,每题2分,共10分）1. 斜视图的作用是( ) （2分）A.表达物体斜面的真实形状B.表达物体的六面视图C.表达物体的内部结构D.以上皆是.★标准答案：A2. 正等轴测投影图三条轴线间的夹角是( ) （2分）A.45°B.90°C.120°D.135°.★标准答案：C3. 在制图中最常用的椭圆近似画法为( ) （2分）A.平行四边形法B.同心圆法C.四圆心法D.六圆心法.★标准答案：C4. 内部形状复杂的物体用何种视图表达最恰当( ) （2分）A.辅助视图B.剖视图C.三视图D.轴测图.★标准答案：B5. 下列哪种曲线常用作齿轮的齿形曲线( ) （2分）A.螺旋线B.双曲线C.渐开线D.摆线.★标准答案：C二、判断题（共5题,每题2分,共10分）1. 下列对断面主要表达内容，断面图的种类、画法、标注的叙述是否正确断面主要表达机件上的肋、轮辐，轴上的键槽和孔等，断面分为一处断面和重合断面。

一般用剖切符号表示剖切平面位置，用箭头表示投射方向并注上字母，在断面图的上方用同样字母标出相应的名称。

移出断面应尽量配置在剖切符号或剖切平面迹线的延长线上，此时，断面可省略字母和断面名称。

当断面呈对称时，剖切符号、箭头、名称均可省略，必要时，也可将移出断面配置在其它适当的位置，并可以旋转。

（2分）( ) .★标准答案：正确2. 组合体只有下列三种方法（1）归位拉伸法（2）形体分析法（3）线面分析法（2分） ( ).★标准答案：错误3. 在空间，过一点可作唯一的直线与另一已知平面平行（2分）( ).★标准答案：错误4. 平面与圆柱面的交线可以有四种形式（2分）( ).★标准答案：错误5. 零件图上的工艺结构可以省略不画（2分）( ).★标准答案：错误三、补画物体的第三个视图（共1题,每题10分,共10分）1. （10分）★标准答案：1. （15分）四、试在下列视图上标注尺寸（尺寸数值按1:1的比例在视图中量取）（共1题,每题15分,共15分）★标准答案：五、将下面机件的主、左视图改画成合适的剖视图，并画出A-A断面图（共1题,每题15分,共15分）1.（15分）★标准答案：六、在指定位置补画左视图，并将主、左视图画成合适的剖视图（共1题,每题15分,共15分）★标准答案：1. （15分）七、问答题（共2题,每题10分,共25分）1. 阅读套筒零件图，回答下列问题1．套筒采用了哪些表达方案。

. word 专业资料第1 页共27 页材料1213 班复习资料整理校对：俊工程制图期末考试复习模拟试卷（1）一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A、B 两点的三面投影。

2．2．ZX OYHYW二、作平面四边形ABCD 的投影。

b'c'a'd'dab三、完成下列各形体的投影。

四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．五、在指定位置将主视图画成全剖视图。

(10 分). word 专业资料第2 页共27 页六、在指定位置将主视图画成剖视图。

(10 分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：。

2）工程制图期末考试复习模拟试卷（2）一、已知A 点的坐标为（15，15，15）点在A 点之左，B 5mm，A 点之后5mm，A 点之下5mm，求作A、B 两点的三面投影。

（12 分）九、读零件图，并回答问题。

(16 分)（1）该零件采用了哪些视图、剖视图或断面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准。

（3）图中G1/2"表示：螺纹，1/2"表示，是螺纹（、外）。

（4）36H8 表示：Φ36 是，是H8，其中，H是，8 是。

（5）说明符号6.3二、已知线段AB 的两面投影，求作它的第三面投影，并判断AB 是线。

（10 分）的含义。

七、补全螺栓连接图中所缺的图线。

(10 分). word 专业资料第3 页共27 页三、由一个视图上平面的字母，标出其它两个视图的字母，还在立体图上标出平面的字母，并比较立体表面的相对位置。

（14 分）五、由立体图，画出三视图，尺寸由图中量取。

（20 分）左中右四、写出几何体的名称，画全三视图，并求表面点的投影。

体七、补画下列视图中所缺线条。

（16 分）六、已知组合体的两个视图，补画第三视图。

一、单选题1.台体需要标注的尺寸是( )A、两个底面形状尺寸和两底面间的距离B、所有线段的定形尺寸C、一个底面形状尺寸和两底面间的距离D、底面形状尺寸答案： A2.三个视图均为圆的基本体是( )A、圆B、圆柱C、圆锥D、圆球答案： D3.在画斜二测圆的投影时所采用的方法是（）A、坐标法B、八点投影法C、同心圆法D、四心近似圆弧法答案： D4.汉字的高度应不小于（）A、2.5mmB、1.8mmC、3.5mmD、1.5mm答案： C5.点A（0，0，10），则其（）面的投影在原点。

A、HB、VC、WD、都不正确答案： A6.一两个视图为圆的形体是( )A、直棱柱B、圆柱C、组合柱D、前三者答案： BA、斜投影法B、中心投影法C、平行投影法D、正投影法答案： C8.在钢筋混凝土构件详图中，构件轮廓应画成( )A、点画线B、细实线C、中实线D、粗实线答案： D9.轴线垂直H面圆柱的正向轮廓素线在左视图中的投影位置( )A、在左边铅垂线上B、在右边铅垂线上C、在轴线上D、在上下水平线上答案： B10.在体表面取点，首先应( )。

A、判定点所在面的位置B、作出辅助直线C、作出辅助圆线D、直接求答案： A11.画侧平面圆的正等测图应选用的轴测轴是( )A、X、Y轴B、X、Z轴C、Y、Z轴D、任意两轴答案： C12.在圆锥面上取点( )。

A、都要用辅助圆法求B、都要用辅助直线法求C、都必须作辅助线求D、在轮廓素线上时可直接求答案： B13.斜二测图的轴向伸缩系数是( )A、p=q=r=1B、p=q=r=0.82C、p=r=1，q=0.5答案： C14.以下不是制图工具的是（）A、图板B、丁字尺C、三角板D、圆规答案： A15.在用曲线板描绘曲线的时候每描绘一段应不少于（）个点。

A、5B、6C、4D、3答案： C16.截平面倾斜于圆柱的轴线，截平面与圆柱的交线是（）A、圆B、直线C、双曲线D、椭圆答案： D17.通过锥顶和底平面截切四棱锥，截交线的空间形状为( )A、五边形B、底面类似形C、三角形D、四边形答案： C18.正面斜二测Y轴的轴向变形系数为（）A、1B、0.5C、0.94D、0.82答案： B19.当截平面倾斜于圆锥的轴线与素线都相交时，产生的截交线为（）。

工程制图模拟试卷说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量.并不说明本模拟试卷的题目里的内容一定会是真正的考核题。

切记。

一、单项选择题（每小题2分.共24分）1.已知主、左视图.正确的俯视图是( )。

2.已知圆锥被切割后的主、俯视图.正确的左视图是( )。

3.已知主、俯视图.正确的左视图是( )。

5.已知主、俯视图.正确的左视图是( )。

6.已知主、俯视图.正确的左视图是( )。

7.已知主、俯视图.正确的左视图是( )。

9.已知主、俯视图.正确的左视图是( )。

10.已知主、俯视图.正确的左视图是( )。

11．画法正确的A-A断面图是( )。

12．表示正确的螺纹俯视图是( )。

二、填空题。

（每空1分.共26分）1．阅读下列零件图.并回答下列问题。

（每空1分.本题共13分）（1）表达此零件的视图共有4个.根据所采用的表达方法这四个视图的分别为图. 图. 图. 图。

（2）图中机件开螺纹孔的地方有处.机件底座共开个光孔.其中Φ10的小孔个。

（3）零件上要求最高的表面粗糙度为 .最低的表面粗糙度为 . 底面的表面粗糙度为。

（4）ф18H9中的基本尺寸是 .H9是孔的公差带代号.上偏差是(>0.=0.<0) .下偏差是(>0.=0.<0) 。

2、参看教材P438-439图15-11管路布置图示例.看懂此图回答问题（本题每空1分.共13分）（1）本图列出编号的管道有种.管道的规格有种。

控制点有个.就地安装的控制点有个。

（2）在A-A立面图中.连接设备V1002和设备V1001的管道是一根还没有标注的管道.该管道的标注可从平面图对应的管道读出.其管道编号及规格为.该接管有个90º弯管.管子的水平段安装标高约为米.管子总长约米.该管道接上个阀门.阀门的手轮方位指向方。

（3）设备V1003的下方管道的编号及规格为 .该接管有个90º弯管.管子总长约米。

三、已知A、B、C、D点及其连线均在圆锥截切体面上.求：（1）该截切体的左视图。

工程制图模拟试卷说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量，并不说明本模拟试卷的题目里的内容一定会是真正的考核题。

切记。

一、单项选择题（每小题2分，共24分）1.已知主、左视图，正确的俯视图是( )。

2.已知圆锥被切割后的主、俯视图，正确的左视图是( )。

3.已知主、俯视图，正确的左视图是( )。

4.。

5.6.7.8.。

9.10.已知主、俯视图，正确的左视图是( )。

11．画法正确的A-A断面图是( )。

12．表示正确的螺纹俯视图是( )。

二、填空题。

（每空1分，共26分）1．阅读下列零件图，并回答下列问题。

（每空1分，本题共13分）（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为图，图，图，图。

（2）图中机件开螺纹孔的地方有处，机件底座共开个光孔，其中Φ10的小孔个。

（3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为，底面的表面粗糙度为。

（4）ф18H9中的基本尺寸是，H9是孔的公差带代号，上偏差是(>0，=0，<0)，下偏差是(>0，=0，<0)。

2、参看教材P438-439图15-11管路布置图示例，看懂此图回答问题（本题每空1分，共13分）（1）本图列出编号的管道有种，管道的规格有种。

控制点有个，就地安装的控制点有个。

（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为局部剖的主视图， A-A 剖视图，B-B剖视图， D向视图。

（2）图中机件开螺纹孔的地方有 2 处，机件底座共开 5 个光孔，其中Φ10小孔 4 个。

（3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为。

底面的表面粗糙度为。

（4）ф18H9中的基本尺寸是ф18 ，H9是孔的公差带代号，上偏差是(>0，=0，<0)>0，下偏差是(>0，=0，<0)=0。

2、附图有一张管路布置图（局部，华东版P438图15-11），看懂此图回答问题（本题13分）（1）本图列出编号的管道有 15 种，管道的规格有 6 种。

华东理工大学网络教育学院（全部答在答题纸上，请写清题号，反面可用。

试卷与答题纸分开交）工程制图（专）_201906_模拟卷2_答案一、判断题（共10题,每题2分,共20分）1. 旋转曲面都具有投影积聚性（2分）( ).★标准答案：错误2. 平面有可能正投影成直线（2分）( ).★标准答案：正确3. 装配图中必须标注各零件的尺寸（2分）( ).★标准答案：错误4. “展开图”就是将物体的各个面平铺在平面上的图形（2分）( ).★标准答案：正确5. 轴测投影之所以有立体感,是因为它表达了物体的长、宽、高三个方向的真实尺寸（2分） ( ).★标准答案：错误6. 球面只能用近似的展开方法进行展开（2分）( ).★标准答案：正确7. 物体被剖切后,其断面上必须加画剖面线（2分）( ).★标准答案：正确8. 在空间直线与圆环面最多可以有2个交点（2分）( ).★标准答案：错误9. 选择零件主视图时应首先考虑零件的工作位置（2分）( ).★标准答案：错误10. 断面图总是仅画出断面形状即可（2分）( ).★标准答案：错误二、试分析下列物体的表面交线，并画全三视图（共1题,每题10分,共10分）★标准答案：三、试补画物体的第三视图（共1题,每题15分,共15分）★标准答案：四、试在下列视图上标注尺寸（尺寸数值按1:1的比例在视图中量取）（共1题,每题15分,共15分） 1.（15分）★标准答案：五、按剖视的简化画法，将下图所示机件的主视图在指定位置画成全剖视图（共1题,每题15分,共15分）1. （15分）★标准答案：六、问答题（共3题,共25分）1. 试述画装配图的步骤？（5分）★标准答案：装配图的画图步骤一般为:（1）确定图形表达方案，（2）选定画图比例和图纸幅面，（3）绘制视图，（4）绘制标题栏和明细表，（5）注写技术要求。

2. 装配图有那些规定画法？（5分）★标准答案：装配图的规定画法有:相邻零件的轮廓线、剖面线画法，实心件画法，沿零件结合面剖切或拆卸画法，假想画法，零件的单独表示法，夸大画法，简化画法。

工程制图模拟试卷参考答案一、单项选择题（每小题2分，共24分）1C 2B 3B 4C 5A 6B 7C 8D 9D 10D 11C 12D二、填空题。

（每空1分，共26分）1．看懂下列零件图，回答下列问题。

（本题每空1分，共13分）（1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为局部剖的主视图，A-A 剖视图，B-B剖视图，D向视图。

（2）图中机件开螺纹孔的地方有 2 处，机件底座共开 5 个光孔，其中小孔 4 个。

（3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为。

底面的表面粗糙度为。

（4）ф18H9中的基本尺寸是ф18 ，H9是孔的公差带代号，上偏差是(>0，=0，<0)>0，下偏差是(>0，=0，<0)=0。

2、附图有一张管路布置图（局部，华东版P438图15-11），看懂此图回答问题（本题13分）（1）本图列出编号的管道有15 种，管道的规格有 6 种。

控制点有 2 个，就地安装的控制点有 2 个。

（2）在A-A立面图（剖视图）中，连接设备V1002和设备V1001的管道是一根还没有标注的管道，该管道的标注可从平面图对应的管道读出，其符号及规格为VE1001-32×3.5 E，该接管有 4 个90º弯管，管子的水平段安装标高约为EL105.5 米，管子总长约8.9 米，该管道接上 1 个阀门，阀门的手轮方位指向东方。

（3）设备V1002、R1001、V1003的下方均设有排污管或排放管，这些管道的标注号及规格分别为PL1002-25×3.5 E，PL1003-25×2 E ，DR1001-45×3.5 E。

三、已知A、B、C、D点及其连线均在圆锥截切体面上，求：（1）该截切体的左视图。

（2分）（2）A、B、C、D点其连线在左、俯视图上投影。

（9分）四、补全视图中所缺的图线（9分）。

五、补画主视图，并正确地标注该组合体的尺寸（尺寸大小在图上量取）（17分）。
