《工程制图》课程标准学时/学分：72/4.5课程类型：B类适用专业：工程造价、工程管理、土木工程、建筑工程、交通工程、市政工程、建筑学课程所属系部：经济管理学院批准日期：2019年9月一、制定依据与课程定位（一）制定依据本课程标准是依据经济管理学院相关专业人才培养方案制定。
（二）课程定位本课程是工程类专业的一门专业课程。
其作为从事工程设计及CAD应用和开发的基础课程，意在培养并提高学生的观察能力、空间思维能力和形象思维能力，后续课程有《建筑识图与构造》、《AutoCAD设计基础》等。
本课程的主要任务是使学生了解计算机图形系统中有关硬件配置方面的基本知识，掌握图形生成与输出的基本原理，学会图形设计的基本方法。
二、课程教学目标《工程制图》是三年制工程造价、工程管理、建筑工程等专业的一门专业主干课程。
其任务是使学生通过本课程，学习正投影法的基本原理及其应用，培养图解简单空间几何问题的基本能力、绘制和阅读机械图样的基本能力、对三维形状与相关位置的空间逻辑思维能力和形象思维能力。
培养学生手工绘图、尺规绘图和计算机绘图的能力。
培养学生自学能力、分析问题和解决问题的能力，严谨细致的工作作风和认真责的工作态度。
（一）知识教学目标1、正确使用制图工具和仪器,按照正确的工作方法和步骤来画图，投影正确、图线分明，尺寸完整，字体工整，图面整洁。
2、认真听课，按时完成作业，弄懂基本原理和基本方法。
3、注意画图和看图相结合，物体与图样相结合，要尽量多接触机器和机械零部件，增加感性认识，要多看、多画、多想，注意培养空间想象能力和空间构思能力。
4、掌握基本理论及对三维立体及其相互位置的分析方法，能阅读工程图样；5、能熟练地应用绘图仪器、CAD绘图技术、徒手三种方法绘制工程图样。
（二）能力培养目标1、培养学生的自学能力、独立工作能力；2、培养并提高学生的观察能力，空间思维能力和形象思维能力；3、培养学生的创造能力和审美能力。
4、严格遵守有关制图等方面的国家标准的规定，学会查阅并使用标准和有关资料的方法，培养细致严谨的工作作风。

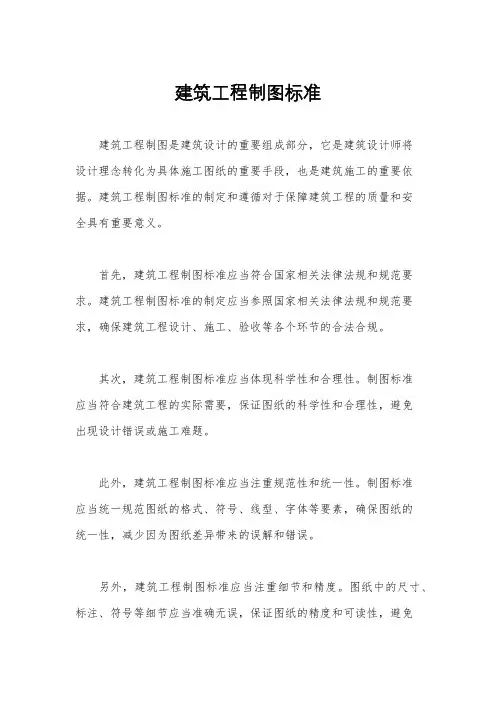

建筑工程制图标准
建筑工程制图是建筑设计的重要组成部分，它是建筑设计师将
设计理念转化为具体施工图纸的重要手段，也是建筑施工的重要依据。
建筑工程制图标准的制定和遵循对于保障建筑工程的质量和安
全具有重要意义。
首先，建筑工程制图标准应当符合国家相关法律法规和规范要求。
建筑工程制图标准的制定应当参照国家相关法律法规和规范要求，确保建筑工程设计、施工、验收等各个环节的合法合规。
其次，建筑工程制图标准应当体现科学性和合理性。
制图标准
应当符合建筑工程的实际需要，保证图纸的科学性和合理性，避免
出现设计错误或施工难题。
此外，建筑工程制图标准应当注重规范性和统一性。
制图标准
应当统一规范图纸的格式、符号、线型、字体等要素，确保图纸的
统一性，减少因为图纸差异带来的误解和错误。
另外，建筑工程制图标准应当注重细节和精度。
图纸中的尺寸、标注、符号等细节应当准确无误，保证图纸的精度和可读性，避免
因为图纸错误带来的施工问题。
最后，建筑工程制图标准应当注重更新和适应性。
随着建筑技
术和规范的不断更新，制图标准也应当及时更新，确保图纸符合最
新的技术要求和规范标准，适应建筑工程的发展需求。
综上所述，建筑工程制图标准的制定和遵循对于保障建筑工程
的质量和安全至关重要。
建筑设计单位和施工单位应当严格按照相
关标准要求进行制图和审图，确保图纸的科学性、合理性、规范性、统一性、精度和更新性，为建筑工程的顺利实施提供可靠保障。

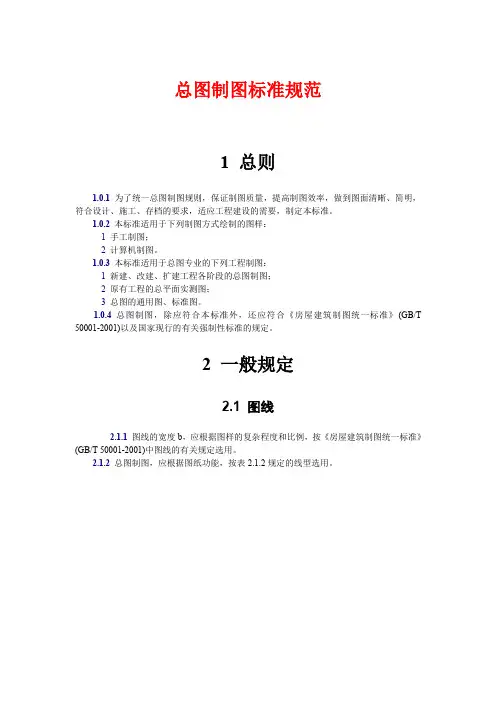

总图制图标准规范1 总则1.0.1为了统一总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准适用于下列制图方式绘制的图样：1手工制图；2计算机制图。
1.0.3 本标准适用于总图专业的下列工程制图：1新建、改建、扩建工程各阶段的总图制图；2原有工程的总平面实测图；3总图的通用图、标准图。
1.0.4总图制图，除应符合本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。
2 一般规定2.1 图线2.1.1图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T 50001-2001)中图线的有关规定选用。
2.1.2 总图制图，应根据图纸功能，按表2.1.2规定的线型选用。
2.2 比例2.2.1总图制图采用的比例，宜符合表2.2.1的规定。
2.2.2 一个图样宜选用一种比例，铁路、道路、土方等的纵断面图，可在水平方向和垂直方向选用不同比例2.3 计量单位2.3.1 总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以"0"补齐。
详图宜以毫米为单位，如不以毫米为单位，应另加说明。
2.3.2建筑物、构筑物、铁路、道路方位角(或方向角)和铁路、道路转向角的度数，宜注写到"秒"，特殊情况，应另加说明。
2.3.3铁路纵坡度宜以千分计，道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以"0"补齐。
2.4 坐标注法2.4.1总图应按上北下南方向绘制。
根据场地形状或布局，可向左或右偏转，但不宜超过45°。
总图中应绘制指北针或风玫瑰图(图2.4.1)。
2.4.2坐标网格应以细实线表示。
测量坐标网应画成交叉十字线，坐标代号宜用"X、Y"表示；建筑坐标网应画成网格通线，坐标代号宜用"A、B"表示(图2.4.1)。
中港一航局五公司
工程制图的一般规定
（试行）
技术开发处
二○○六年九月二十五日
1、执行的制图标准
1.0.1《JTJ 206-96 港口工程制图标准》；
1.0.2《GB/T 50103-2001 总图制图标准》；
1.0.3《GB/T 50001-2001房屋建筑制图统一标准》；
1.0.4《GB/T 50104-2001 建筑制图标准》；
1.0.4《GB/T 50106-2001 給水排水制图标准》；
1.0.5《GB/T 50114-2001 暖通空调制图标准》。
2、使用范围
上述标准适用于新建、改建、扩建的港口工程和土木建筑工程建设各阶段的设计图和竣工图；原有工程的总平面实测图，原有建筑物和构筑物的实测图；通用设计图和标准设计图。
3、目的
执行统一的计算机制图标准，可以保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，便于统一编辑和管理，实现建筑结构和各专业制图标准化和现代化。
4、制图规则
4.1图纸幅面
制图一般采用基本幅面：图框B×L尺寸（mm）为：A0(841×1189)，A1(594×841)，A2(420×594)，A3(297×420)，A4(210×297)。
4.2标题栏和会签栏
⑴标题栏放在图纸的右下角，标题栏长180mm，宽56mm；标题栏格式和内容参见标准图框。
⑵需要会签的设计图纸，应加会签栏。
会签栏长60mm，宽22mm，其位臵放在标题栏的左侧，多个会签栏由上至下或由右至左排列；会签栏格式和内容参见标准图框。
4.3字体
⑴设计图纸中的汉字、数字、字母的字体高度号数（mm）分别为：
2.5、
3.5、5、7、10、14、20；汉字字高不得小于3.5mm，数字、字母的字体高度不得小于2.5mm。
所有文字字体的宽度等于字体高度的2/3，字体颜色为白色。
⑵设计图纸中一般性文字和说明选用长仿宋体，字体高度为5mm；数字和尺寸标注采用阿拉伯Arial字样；字母使用Times New Roman字体；视图名称采用宋体；特别强调的强制要求采用黑体。
4.4比例
⑴比例应标注在标题栏中的比例栏内，或者分别标注在视图名称的右侧，比例的字高比图名的字高小一号或二号。
⑵地理位臵、总体规划布臵图比例：1：2000，1：5000，1：10000，1：25000，1：50000。
⑶总平面图、竖向布臵图、综合管线图比例：1：500，1：1000，1:2000。
⑷场地断面图比例：1：100，1：200，1：500，1：1000。
⑸结构断面图比例：1：20，1：50，1:100，1：200。
⑹详图比例:2：1，1：1，1：2，1：5，1：10，1：20。
⑺对于长条形结构，必要时，允许同一视图中的铅垂方向和水平
方向采用不同的比例。
4.5计量单位
总图中的坐标、尺寸、标高以米为单位；其余制图中尺寸单位以毫米计，标高以米计；角度标注应注写到‘秒’。
场地平整坡度、道路纵横坡度、排水沟底纵坡度以百分比计，并应取至小数点后一位，不足时以‘0’补齐。
4.6图线图层
⑴图框线：连续线型，黄色，线宽0.9mm，用于图纸外框线。
⑵粗实线：连续线型，湖蓝色，线宽0.6mm，用于钢筋线、结构分缝线、各种管线、铁轨、建筑外轮廓线、剖切符号等。
⑶中实线：连续线型，绿色，线宽0.4mm，用于平剖面图中一般轮廓线。
⑷细实线：连续线型，红色，线宽0.2mm，用于尺寸线、尺寸界线、详图指引线、图例线、标高符号、索引符号、折断线、波浪线。
⑸轴线：细单点长划线形，紫色，线宽0.25mm，用于中心线、对称线、定位轴线。
⑹虚线：- - - - - ，天蓝色，线宽0.3mm，用于不可见轮廓线、拟扩建的建筑物轮廓线、平面图中起重机轮廓线、不可见管线等。
4.7制图流程
⑴根据设定的图线图层和规范图例，按照1；1 比例绘制设计图形，选择出图的图纸幅面，按照合适的比例缩放图形。
⑵根据选择的图纸幅面，设臵文字说明的字体，按照缩放比例设
臵调整尺寸标注的格式和字体高度，对设计图形标注尺寸和填写文字说明。
⑶调整图形平面布局，保证匀称合理。
4.8图样画法
⑴总图和平面图应按上北下南方向绘制，指北针根据场地地形或布局，可向左右偏转，但不得超过450，平面图的长边应与横式幅面图纸的长边一致。
⑵平面图、立面图和剖视（面）图均按按正投影法绘制。
⑶建筑物多层平面按层数由低向高或由左至右布臵。
平面较大的建筑物，可分区绘制平面图，每张平面图均应绘制组合示意图，在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。
顶棚平面图宜采用镜像投影法绘制，屋顶平面图应在屋面以上俯视。
建筑物平面图应在门窗洞口处水平剖切俯视，图内包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，不可见的高窗、洞口、通气孔、槽、地沟及起重机等，用虚线表示。
⑷建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面作法以及必要的尺寸和标高等。
平面形状曲折的建筑物，可绘制展开立面图，并在图名后加注‚展开‛二字。
在建筑立面图上，相同的结构构造等可在局部重点表示，绘出其完整图形，其余部分只绘制轮廓线。
外墙表面分格线必须表示清楚，用文字说明各个部位所用面材及色彩。
⑸剖面图的剖切部位，应在平面图上选择能反映全貌、构造特征
以及有代表性的部位剖切，建筑剖面图应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸和标高等。
⑹所有视图中需要突出表现的部分用粗线，其余部分用细线表示。
4.9尺寸标注
⑴坐标注法：
总平面图中有城建和厂区两种坐标系统时，应在附注中注明两种坐标的换算公式。
坐标网格应以细实线表示，厂区测量坐标网应画成交叉十字线。
建筑物、构筑物、铁路、道路、管线等应标明下列坐标：
①建筑物、构筑物其三个角的坐标；
②建筑物、构筑物定位轴线或轴线交点、中点、圆心点；
③管线的中线、交点、转折点、拐点。
⑵标高注法：
①首先必须明确绝对标高采用的高程基准面，采用相对标高时，必须注明绝对标高和相对标高的换算关系。
②设计图纸中必须注明各个结构关键控制部位的标高、道路中心交点和变坡点标高、轨定标高、挡土墙墙顶和墙趾标高、路堤和边坡坡顶和破脚标高、排水沟沟底和沟顶标高等。
③压力管道标注管中心标高，沟渠和重力流管道标注沟（管）内底、起点、转角点、连接点、变坡点、交叉点、变径点的标高。
⑶尺寸标注：
根据需要标注设计图纸的总尺寸、定位尺寸和细部尺寸。
水煤气
输送钢管、铸铁管等官径以公称直径DN表示；无缝钢管、焊接钢管、铜管、不锈钢管以外径D×壁厚表示；钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等以内径d表示；塑料管材管径按照产品标准的方法表示。
5、附件
CAD制图标准图框和图层、文字样式和标注样式。
